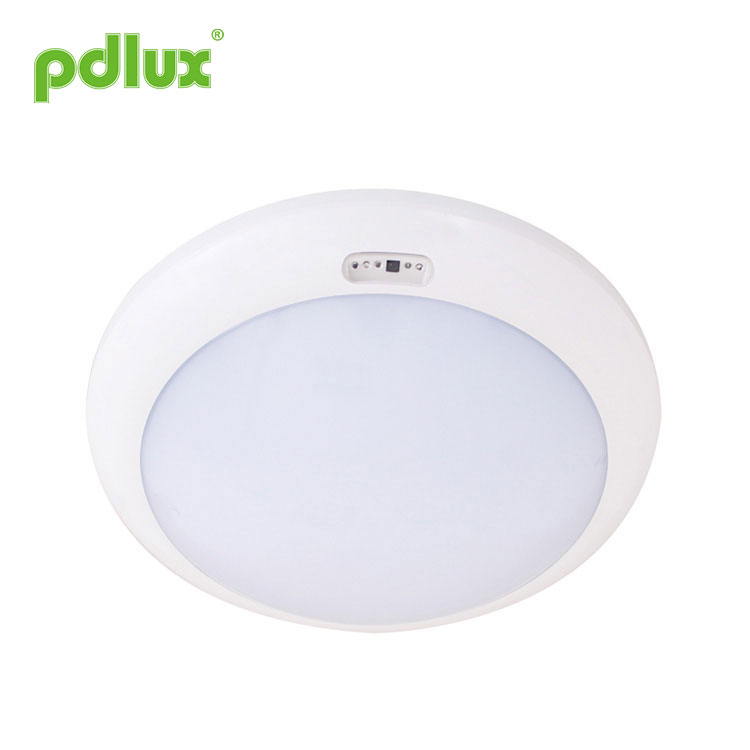

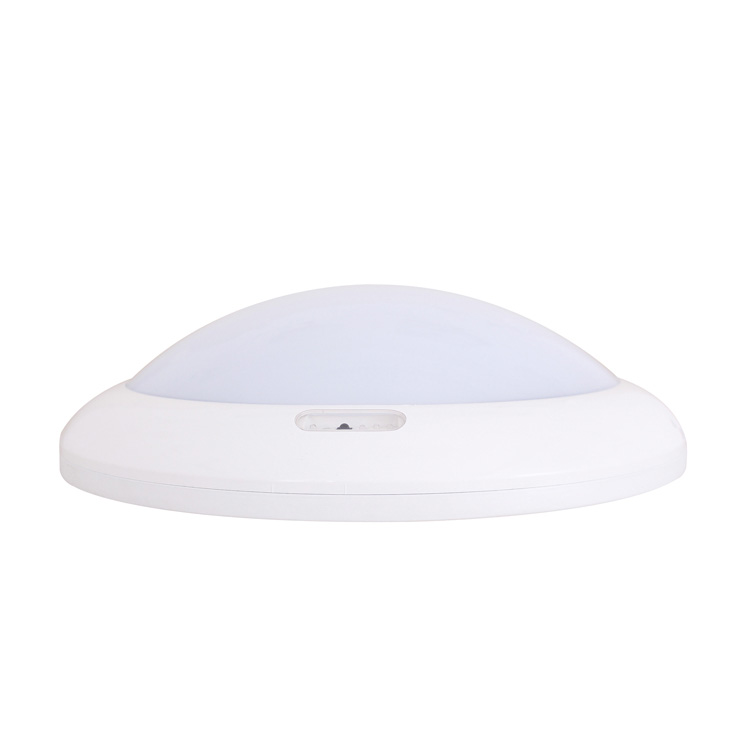

360 டிகிரி மைக்ரோவேவ் மோஷன் சென்சார் LED உச்சவரம்பு விளக்கு

PD-LED2038-D மைக்ரோவேவ் சென்சார் லைட் இன்ஸ்ட்ரக்ஷன்

சுருக்கம்

இது புதிதாக வடிவமைக்கப்பட்ட நுண்ணறிவு உச்சவரம்பு மவுண்ட் மைக்ரோவேவ் சென்சார் LED விளக்கு, அவசர காலங்களில் மின்சாரம் வழங்கும் கூடுதல் செயல்பாடு. லைட்டிங் ஏசி டைரக்ட் பவர் அல்லது பேட்டரி பேக்கப் மூலம் தானாக நிர்வகிக்கப்படுகிறது, அதாவது மின்சாரம் செயலிழக்கும்போது 4 வாட் மின்சாரம் வழங்குவதற்கு பேட்டரி பேக்கப் பொறுப்பாகும். பேட்டரி காப்புப் பிரதியானது, சென்சார் ஆற்றல் சேமிப்பு பயன்முறையில் 3 மணிநேரம் அல்லது அதற்கும் அதிகமாக மின்சாரத்தை தொடர்ந்து வழங்க முடியும். இது நடைபாதை, சலவை அறை, எலிவேட்டர் லாபி போன்றவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது.

இந்தத் தயாரிப்பு இரண்டு உள்ளமைவுகளுடன் வடிவமைக்கப்பட்டுள்ளது: ஒன்று அவசரகாலத்தில் மின்சாரம் வழங்கும் செயல்பாட்டைக் கொண்ட சென்சார் விளக்கு, மற்றொன்று அவசரச் செயல்பாடு இல்லாத அறிவார்ந்த சென்சார் விளக்கு. நடைமுறைத் தேவைக்கு ஏற்ப நீங்கள் வாங்கலாம். ஆனால் பெரும்பாலான சந்தர்ப்பங்களில், முந்தையதைத் தேர்ந்தெடுப்பது அவசியமானது மற்றும் புத்திசாலித்தனமானது, அதனால் அவ்வப்போது ஏற்படும் மின்வெட்டு சிக்கலை அல்லது ஆபத்தை ஏற்படுத்தும்.

விவரக்குறிப்புகள்

சக்தி ஆதாரம்: 220-240V/AC 50Hz
மதிப்பிடப்பட்ட LED: 26W Max.(AC)
4W Max.(DC)
சார்ஜிங் பவர்: 4W அதிகபட்சம்.
HF அமைப்பு: 5.8GHz
பேட்டரி: 7.4V / 2000mAH லித்தியம் பேட்டரி
தொடர்ச்சியான வெளிச்சம் நேரம்: ≥180நிமி
(பேட்டரி மின்சாரம் வழங்கும்போது)
பரிமாற்ற சக்தி: <0.2mW
நேர அமைப்பு: 8 நொடி முதல் 12 நிமிடம் (சரிசெய்யக்கூடியது)
கண்டறிதல் வரம்பு: 1-8மீ (ஆரம்.) (சரிசெய்யக்கூடியது)
ஒளி-கட்டுப்பாடு: 10-2000LUX (சரிசெய்யக்கூடியது)
கண்டறிதல் கோணம்: 360°
நிறுவல் உயரம்: 2.5-3.5 மீ (உச்சவரம்பு மவுண்ட்)
வேலை செய்யும் வெப்பநிலை:-20~+55℃
LED அளவு: 96PCS
LED குறிப்புகள்: FM-3528WNS

சென்சார் தகவல்

செயல்பாடு

காட்டி செயல்பாடு

① ஆன் : விளக்கு தொடர்ந்து வேலை செய்கிறது, காட்டி ஒளிரும்;
அணைக்க: விளக்கு வேலை செய்வதை நிறுத்துகிறது, காட்டி அணைக்கப்படுகிறது;
ஆட்டோ: சென்சார் தானாகக் கண்டறியும் பயன்முறையில் நுழைகிறது, காட்டி தொடர்ந்து இயங்குகிறது.
② ஆப்டிகல் சென்சார்.
③ அகச்சிவப்பு ரிமோட் ரிசீவர்.
④ சார்ஜ் செய்யும் போது காட்டி விளக்குகள் மற்றும் முழு சார்ஜ் ஆகும் போது அணைக்கப்படும்.
⑤ முழு பேட்டரி, காட்டி விளக்குகள்.
⑥ ஏசி பவருடன் இணைக்கப்படும் போது, ​​காட்டி விளக்குகள்.
தவறு அறிவுறுத்தல்: ⑤ காட்டி தொடர்ந்து ஆன் ; ④ இண்டிகேட்டர் மினுமினுப்பு, அதாவது பேட்டரி இல்லை அல்லது பேட்டரி உடைந்து விடும்.

அமைப்பு முறை ஒன்று: பொட்டென்டோமீட்டர்

மதிப்புகள் உங்கள் தேவையைப் பூர்த்தி செய்யும் முன் அவற்றைச் சரிசெய்ய நேரம் ஆகலாம்.

கண்டறிதல் வரம்பு அமைப்பு (உணர்திறன்)

கண்டறிதல் வரம்பு என்பது 2.5 மீ உயரத்தில் நிறுவப்படும் போது தரையில் இருக்கும் தோராயமான வட்டத்தின் ஆரங்களை விவரிக்கப் பயன்படும் சொல். குமிழியை முழுவதுமாக எதிர் கடிகார திசையில் திருப்புவதற்கு குறைந்தபட்ச வரம்பு（(தோராயமாக.1மீ ஆரங்கள்), முழு கடிகார திசையில் அதிகபட்சம் (தோராயமாக.8மீ ஆரங்கள்).

குறிப்பு: 1.6m~1.7m உயரத்தில் நடுத்தர உருவத்துடன் 1.0~1.5m/sec வேகத்தில் நகரும் நபரின் விஷயத்தில் மேலே கண்டறிதல் வரம்பு பெறப்படுகிறது. நபரின் உயரம், உருவம் மற்றும் நகரும் வேகம் மாறினால், கண்டறிதல் வரம்பும் மாறும்.
வெவ்வேறு சந்தர்ப்பங்களில், விளக்குகளின் உணர்திறன் சில விலகல்களைக் கொண்டுள்ளது.

பவர் நெட்வொர்க் துடிப்பு குறுக்கீடு தயாரிப்புகளைத் தடுப்பதற்கான தீர்வுகள்:
பிராந்திய குறுக்கீடு பவர் நெட்வொர்க்கின் வேறுபாட்டின் காரணமாக, குறுக்கீட்டின் துடிப்பு நிச்சயமற்றது, எனவே பயன்படுத்தும் போது அதிகபட்ச உணர்திறனை சரிசெய்ய பயனர் பரிந்துரைக்கப்படவில்லை தவறாக செயல்படுவதை தடுக்க அதிகபட்ச உணர்திறன்.

குறிப்பு: இந்தத் தயாரிப்பைப் பயன்படுத்தும் போது, ​​உணர்திறனை (கண்டறிதல் வரம்பு) பொருத்தமான மதிப்பிற்குச் சரிசெய்யவும், ஆனால் வீசும் இலைகள் மற்றும் திரைச்சீலைகள், சிறிய விலங்குகள் அல்லது சக்தியின் குறுக்கீடு மூலம் தவறான இயக்கத்தை எளிதாகக் கண்டறிவதால் ஏற்படும் அசாதாரண எதிர்வினையைத் தவிர்க்கவும். கட்டம் மற்றும் மின் உபகரணங்கள். மேலே குறிப்பிட்டுள்ள அனைத்தும் பிழையின் எதிர்வினைக்கு வழிவகுக்கும். தயாரிப்பு சாதாரணமாக வேலை செய்யாதபோது, ​​உணர்திறனை சரியான முறையில் குறைக்க முயற்சிக்கவும், பின்னர் அதைச் சோதிக்கவும்.

மைக்ரோவேவ் உலோகத்தால் பிரதிபலிக்கப்படலாம் மற்றும் கண்டறிதல் வரம்பு பெருக்கப்படும், உணர்திறன் அதிகரிக்கும். எஃகு-கட்டமைப்பு கட்டிடங்களுக்குள் நிறுவப்பட்டவர்களுக்கு, உணர்திறனை பொருத்தமானதாகக் குறைப்பது நல்லது. தயாரிப்புகள் ஒன்றிலிருந்து 4 மீட்டருக்கும் அதிகமாக நிறுவப்பட்டிருக்க வேண்டும், இல்லையெனில் அவற்றில் குறுக்கீடு பிழைச் செயலை ஏற்படுத்தும்.

நேர அமைப்பு

இது 8 வினாடிகள் (முழு கடிகார திசையில் திரும்பவும்) முதல் 12 நிமிடங்கள் வரை (முழு கடிகார திசையில் திரும்பவும்) வரை வரையறுக்கப்படலாம். இந்த நேரம் முடிவதற்குள் கண்டறியப்பட்ட எந்த இயக்கமும் டைமரை மீண்டும் தொடங்கும். கண்டறிதல் வரம்பை சரிசெய்வதற்கும் நடைப் பரிசோதனையைச் செய்வதற்கும் குறைந்த நேரத்தைத் தேர்ந்தெடுக்க பரிந்துரைக்கப்படுகிறது.

குறிப்பு: ஒளி தானாகவே அணைக்கப்படும் போது, ​​சென்சார் மற்றொரு அசைவைக் கண்டறிய 1 வினாடி எடுக்கும், அதாவது 1 வினாடிக்குப் பிறகு கண்டறியப்பட்ட சிக்னல் மட்டுமே ஒளியைத் தானாக இயக்க முடியும்.

இது முக்கியமாக சிக்னல் கண்டறியப்பட்ட தருணத்திலிருந்து தாமத நேரத்தைச் சரிசெய்வதற்காகவும், லைட் தானாக அணைக்கப்படும் வரை லைட் தானாக இயக்கப்படும். உங்கள் நடைமுறைத் தேவைக்கு தாமத நேரத்தை நீங்கள் வரையறுக்கலாம். மைக்ரோவேவ் சென்சார் தொடர்ச்சியான உணர்திறன் செயல்பாட்டைக் கொண்டிருப்பதால், ஆற்றல் சேமிப்புக்காக தாமத நேரத்தைக் குறைப்பது நல்லது கண்டறியும் வரம்பில் மனிதர்கள் இருந்தால் மட்டுமே. எனவே, நிறுவல் சோதனையைச் செய்யும்போது, ​​தாமத நேரத்தைப் பெருக்குவதைத் தவிர்க்க, கண்டறிதல் வரம்பிலிருந்து இயக்கத்தை வைத்திருக்குமாறு பரிந்துரைக்கிறோம்.

ஒளி-கட்டுப்பாட்டு அமைப்பு

இது 10-2000 LUX வரம்பில் வரையறுக்கப்படலாம். குமிழியை முழுமையாக எதிர் கடிகார திசையில் திருப்புவதற்கு சுமார் 10 லக்ஸ், முழுவதுமாக கடிகார திசையில் 2000 லக்ஸ் இருக்கும். கண்டறிதல் மண்டலத்தை சரிசெய்து பகல் நேரத்தில் நடைப் பரிசோதனையைச் செய்யும்போது, ​​கைப்பிடியை முழுவதுமாக கடிகார திசையில் திருப்ப வேண்டும்.

LUX குமிழ் சுற்றுப்புற வெளிச்சத்தை சரிசெய்வதற்குப் பயன்படுத்தப்படுகிறது, அதாவது வாடிக்கையாளர்கள் தங்கள் தேவைக்கு ஏற்ற மதிப்பை வரையறுக்கலாம்.

நிறுவல் இடம்:
1, விளக்கின் உள்ளே ஒரு ஆப்டிகல் சென்சார் உள்ளது (fig.4 என), நிறுவும் போது, ​​சூரிய ஒளி போதுமானதாக இருக்கும் இடத்திற்கு அதைத் திருப்ப வேண்டும். அதே சமயம், மற்ற ஒளி மூலங்களைத் தவிர்க்க வேண்டும், இது தீர்ப்பை பாதிக்கும். சுற்றுப்புற வெளிச்சத்திற்கான ஆப்டிகல் சென்சார்.
2, நிறுவல் இருப்பிடம் மற்றும் சுற்றுப்புற வெளிச்சத்தில் வெவ்வேறு நபர்களுக்கு வெவ்வேறு தேவைகள் இருந்தால், LUX மதிப்பு வேறுபடும். உங்கள் தேவைக்கேற்ப மதிப்பை சரிசெய்ய நேரம் எடுக்கும்.
குறிப்பு: சூரிய ஒளி போதுமானதாக இருக்கும் இடத்திற்கு ஆப்டிகல் சென்சாரைத் திருப்பவும் (fig.5 என).

குறிப்பு: மூன்று செயல்பாட்டு பொத்தான்களை அதிகமாகச் சரிசெய்ய வேண்டாம். மூன்று செயல்பாட்டு பொத்தான்கள் கூறுகளுடன் நேரடியாக இணைக்கப்பட்டிருப்பதால், மூன்று கூறுகளில் ஒவ்வொன்றிலும் ஒரு சிறிய தடுப்பான் உள்ளது, தொடக்கத்தில் இருந்து இறுதிவரை பொத்தான்களை நீங்கள் சரிசெய்யும்போது, ​​அதிகப்படியான திருப்பம் ஸ்டாப்பரை சேதப்படுத்தும்，மற்றும் 360°க்கு வழிவகுக்கும். இடைவிடாமல் திரும்பவும். சரிசெய்தல் வரம்பு வரம்பு 270° ஆகும், இதில் கவனம் செலுத்தவும்.

முறை இரண்டு அமைத்தல்: ரிமோட் கண்ட்ரோல்

ஆன்: ஆன் என்பதை அழுத்தவும், இணைக்கப்பட்ட லோட் 6 மணிநேரம் தொடர்ந்து இயங்கும். பின்னர் தானாகவே ஆட்டோ பயன்முறைக்கு மாறும்.
ஆஃப்: ஆஃப் என்பதை அழுத்தவும், இணைக்கப்பட்ட லோட் 6 மணிநேரத்திற்கு ஆஃப் செய்யப்பட்டு பின் தானாக ஆட்டோ பயன்முறைக்கு மாறும்.
ஆட்டோ: ஆட்டோவை அழுத்தவும், சென்சார் தானாகக் கண்டறியும் பயன்முறையில் நுழைகிறது, அதாவது, சிக்னல் கண்டறியப்பட்டு, சுற்றுப்புற ஒளியின் தீவிரம் முன்னமைக்கப்பட்ட மதிப்பை விடக் குறைவாக இருக்கும்போது, ​​சுமை வேலை செய்யும்.

நட்பு நினைவூட்டல்: அதன் செயல்பாட்டை வரையறுக்க இரண்டு பழக்கவழக்கங்கள் உள்ளன, கடைசி வரையறை பயனுள்ளதாக இருக்கும், மேலும் சென்சார் மறுதொடக்கம் செய்யப்பட்டாலும் அது செல்லுபடியாகும்.

நிறுவல் செயல்முறை

குறிப்பு: பின்வரும் கருவிகளைக் கொண்டு வாருங்கள்

• படி1 விளக்கை இரண்டு பகுதிகளாகப் பிரிக்கவும்: A மற்றும் B.

• படி2 கைப்பிடிகளை சிறந்த நிலைமைகளுக்கு மாற்றவும்
(மேலே குறிப்பிட்டுள்ள FUNCTION பகுதியின்படி அமைப்புகளை வரையறுக்கவும்.).
• படி 3 துளையிடும் அடையாளத்தை உருவாக்க தயாரிப்பின் அடிப்பகுதியை உச்சவரம்பில் வைக்கவும் (படம் 8 என)
• படி 4 நீங்கள் குறித்த இடத்தில் தயாரிப்பை நிறுவவும் (படம்.9 என)
தயாரிப்புகள் ஒன்றிலிருந்து மற்றொன்றுக்கு 4 மீட்டருக்கும் அதிகமாக நிறுவப்பட்டிருக்க வேண்டும், இல்லையெனில் அவற்றில் குறுக்கீடு பிழைச் செயலை ஏற்படுத்தும்.

• படி 5 நீங்கள் துளையிடும் துளைக்குள் பிளாஸ்டிக் விரிவாக்க திருகு தட்டவும் (படம்.10 என)
• படி 6 வயரிங் மீது இணைக்க லைன் துளை வழியாக மின் லைனை வைக்கவும் (படம்.11 என)

• படி7 தேர்ந்தெடுக்கப்பட்ட இடத்தில் தயாரிப்பின் அடிப்பகுதியை திருகுகள் மூலம் சரிசெய்யவும் (படம்.12 என)

• படி 8 விளக்கு நிழலை கடிகார திசையில் அடித்தளத்தில் சுழற்றவும். நிறுவல் முடிந்தது. (படம்.13 ஆக)

தவறு மற்றும் தீர்வு

1.எல்.ஈ.டி சீரியலில் உள்ள அனைத்து முத்திரைகளும் நிறுவப்பட்டிருக்கும் போது செயல்பட முடியும்.
2.ஆன் செய்யப்பட்டிருக்கும் போது தயவு செய்து அகற்றவோ அல்லது மற்ற விளக்குடன் இணைக்கவோ வேண்டாம்.
3. சீரியலில் உள்ள எல்இடிகள் சேதமடைந்தால், அதே மதிப்பீட்டில் எல்இடிகளைப் பயன்படுத்தி பழுதுபார்ப்பதற்கு அனுபவம் வாய்ந்த தொழில்நுட்ப வல்லுநர் தேவை.

●தொழில் நிறுவலை உறுதிப்படுத்தவும்.
●நிறுவுதல் மற்றும் அகற்றுதல் செயல்பாடுகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
●பாதுகாப்பு நோக்கங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
●தவறான செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.

தயாரிப்பின் தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாற சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும்.
வடிவமைக்கும் போது, ​​தேவையற்ற வடிவமைப்புகளில் கவனம் செலுத்தி, சிக்கல்களைத் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
