பேட்டரி சோலார் மோஷன் சென்சார் விளக்கு

சோலார் பவர் சென்சார் விளக்கு PD-SLL80(SM) வழிமுறை

தொகுப்பின் உள்ளே என்ன இருக்கிறது

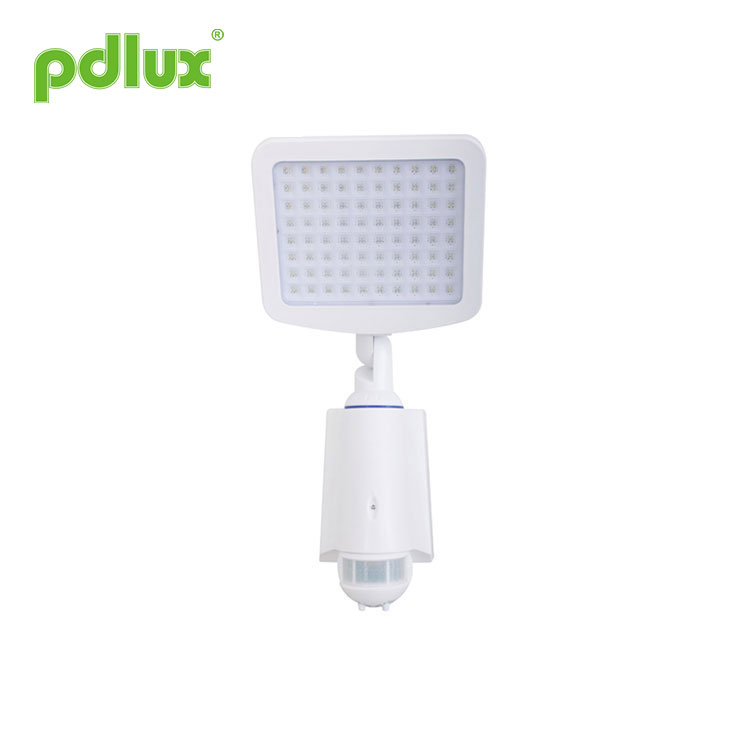

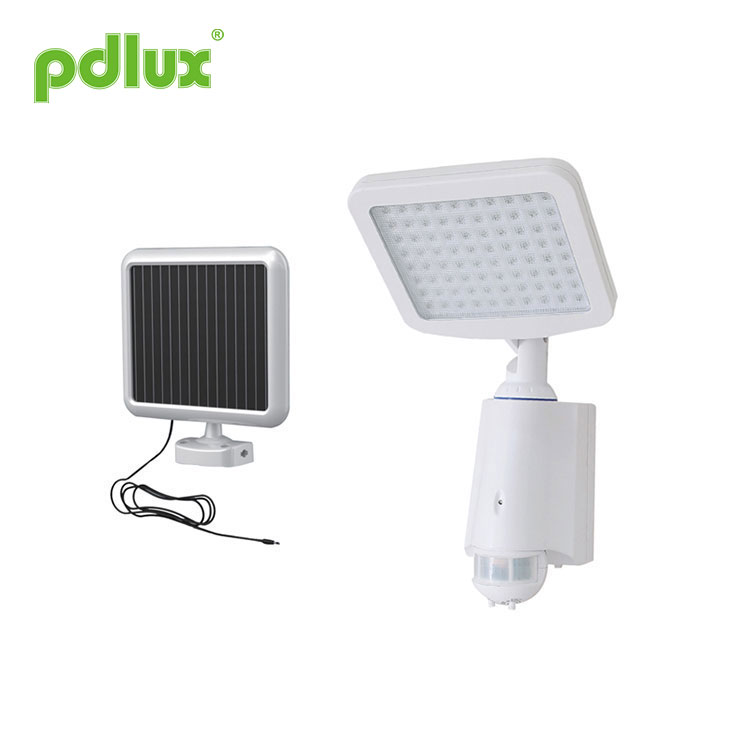

• 24 LED மேட்ரிக்ஸ் லைட் w/மோஷன் டிடெக்டர்
• சோலார் சார்ஜர் போர்டு
• பயனர் கையேடு

குறிப்பு: பேக்கேஜிங் பொருட்கள்

குறிப்பு: தேவைக்கேற்ப வாங்கவும்.

அறிமுகம்

மோஷன் ஆக்டிவேட்டட் 48 LED செக்யூரிட்டி ஃப்ளட் லைட் மூலம் இயங்கும் சூரிய சக்தியை வாங்கியதற்கு நன்றி
அதன் சிரமமற்ற அமைப்பு மற்றும் இலகுரக வடிவமைப்பு மூலம், ஒளி உங்கள் அனைத்து லைட்டிங் தேவைகளுக்கும் இணங்குகிறது. சுற்றுச்சூழலுக்கு உகந்த சூரிய சக்தியைப் பயன்படுத்தி பல ஆண்டுகள் சேவை வழங்குவதற்காக இது உருவாக்கப்பட்டது.

விவரக்குறிப்புகள்

• பேட்டரியை தீயில் அப்புறப்படுத்தாதீர்கள். இதனால் வெடிப்பு ஏற்படலாம்.
• பேட்டரி வெடிக்கக்கூடும் என்பதால், தீ அல்லது கடுமையான வெப்பத்திற்கு ஒளியை வெளிப்படுத்த வேண்டாம்.
• தண்ணீரில் மூழ்க வேண்டாம்.
• ஒளியை நேரடியாகப் பார்க்காதீர்கள் அல்லது மற்றொருவரின் கண்களில் பிரகாசிக்காதீர்கள்.
• ஏணியில் இருந்து விழுவதைத் தடுக்க சரியான பாதுகாப்பு உதவிக்குறிப்புகளைப் பின்பற்றவும்.
• ஒரு கட்டிடத்தில் விளக்கு பொருத்துவதற்கு தேவைப்பட்டால், உங்கள் உள்ளூர் கட்டுமான பாதுகாப்பு வழிகாட்டியை அணுகவும்.

ஒரு வருட வரையறுக்கப்பட்ட உத்தரவாதம்

• தவறான பயன்பாடு அல்லது தவறான நிறுவல்/இணைப்பினால் ஏற்படும் சேதங்களுக்கு இந்த உத்தரவாதம் பொருந்தாது.
• இந்த உத்தரவாதமானது பாகங்கள், பல்புகள், பேட்டரிகள், விபத்துக்கள், மாற்றங்கள், அங்கீகரிக்கப்படாத பயன்பாடு அல்லது பழுது, புறக்கணிப்பு, தவறாகப் பயன்படுத்துதல், துஷ்பிரயோகம், சேதங்கள் அல்லது சாதாரண தேய்மானத்தால் ஏற்படும் குறைபாடுகள் (சில்லுகள், மங்குதல் கீறல்கள், சிராய்ப்புகள் அல்லது பயன்பாட்டினால் ஏற்படும் நிறமாற்றம் அல்லது சூரிய ஒளி), அல்லது பராமரிப்பு மற்றும் பராமரிப்பு, தீ, வெள்ளம் மற்றும் கடவுளின் செயல்களுக்கான வழிமுறைகளைப் பின்பற்றத் தவறியது.
• இந்த உத்தரவாதத்தில் தற்செயலான அல்லது விளைவான சேதங்களுக்கான பொறுப்பு இல்லை.

நிறுவல் வழிகாட்டி

• ஒளி பொருத்தம் ஒரு தட்டையான மற்றும் நிலையான மேற்பரப்பில் நிறுவப்பட வேண்டும்.
• கண்டறிதல் செயல்திறனைப் பாதிக்கக்கூடிய மோஷன் டிடெக்டருக்கு முன்னால் பொருட்களை வைப்பதைத் தவிர்க்கவும்.
• ஏர் கண்டிஷனர், சென்ட்ரல் ஹீட்டர் அல்லது உயர் மின்னழுத்த அமைப்புக்கு அருகில் ஒளியை நிறுவுவதைத் தவிர்க்கவும்.
• மோஷன் டிடெக்டரை தெரு போக்குவரத்து அல்லது பிற இயக்கங்களை நோக்கி வைப்பதைத் தவிர்க்கவும். இது தவறான தூண்டுதலை ஏற்படுத்தும்
• மோஷன் கண்டறிதல் சாதனம் முழுவதும் இயக்கத்திற்கு மிகவும் உணர்திறன் கொண்டது மற்றும் அதை நோக்கி அல்லது அதை விட்டு நகரும் இயக்கத்திற்கு குறைவான உணர்திறன் கொண்டது (கீழே உள்ள படங்களைப் பார்க்கவும்).
• சோலார் சார்ஜர் போர்டை அதிகபட்ச சூரிய ஒளி சேகரிக்கக்கூடிய வெயில் பகுதியில் அமைக்க வேண்டும். பொதுவாக, சோலார் போர்டு ஒரு திசையை (தெற்கு) எதிர்கொள்ள வேண்டும், அங்கு சூரிய ஒளி ஒரு நாளைக்கு குறைந்தது 3 மணிநேரம் போர்டை சார்ஜ் செய்ய முடியும் (கண்ணாடிக்கு பின்னால் இருந்தால் ஒரு நாளைக்கு 5 மணிநேரம்). முதல் பயன்பாட்டிற்கு முன் 24 மணிநேரத்திற்கு ஒளியை சார்ஜ் செய்ய பரிந்துரைக்கப்படுகிறது.
• தேங்கியிருக்கும் தூசியால் மின் உற்பத்தி குறைவதைத் தவிர்க்க, அவ்வப்போது (குறைந்தது வருடத்திற்கு ஒரு முறை) சார்ஜர் போர்டை சுத்தம் செய்ய மென்மையான ஈரமான துணியைப் பயன்படுத்தவும்.

சுற்றி கோணம் சரிசெய்தல் டிடெக்டர் முழுவதும் வரும் இயக்கச் செயல்பாட்டிலிருந்து அதிக உணர்திறன். ஏற்ற இறக்கம் கோணம் சரிசெய்தல் டிடெக்டரை நோக்கி வரும் இயக்கச் செயல்பாட்டிலிருந்து குறைந்த உணர்திறன்.

ஸ்பெக்ட்ரோகிராம்

விரைவான அமைவு செயல்முறை

1. தயவுசெய்து அதை குழந்தைகளிடமிருந்து விலக்கி வைக்கவும். 2.இந்தத் தயாரிப்பை வெளிப்புறமாக நிறுவ முடியும், ஆனால் மழை/புயல் மற்றும் உயர் விளக்குகளுக்கு எதிராகப் பரிந்துரைக்கிறோம்.

1. நீங்கள் விளக்கு ஏற்ற விரும்பும் சுவரைக் குறிக்கவும்.
2. நான்கு துளைகளையும் துளைக்கவும்.
நைலான் நங்கூரங்கள் (தேவைப்பட்டால்) மற்றும் திருகுகள் மூலம் சுவரில் ஏற்றத்தை வைக்கவும்.

3. அறிவுறுத்தல் புத்தகத்தின் எச்சரிக்கைப் பகுதியில் உள்ள வரைபடத்தின்படி பேட்டரியை இணைத்து, பேட்டரி அட்டையை அப்படியே இணைக்கவும்.
4. ஒளியை மவுண்டிற்குள் ஸ்லைடு செய்து, பின்னர் கீழே உள்ள போல்ட்டை திருகவும்.

5. திருகுகள் கொண்ட சூரிய பலகையை ஏற்றவும். திசையை சரிசெய்யவும்.

6. சூரிய ஒளி படும் இடத்தில் சோலார் போர்டை வைக்கவும்.

7. மோஷன் டிடெக்டர் திசையை சரிசெய்யவும்.

8 வினாடிகள் (இறுதிக்கு எதிரெதிர் திசையில் சுழற்சி) முதல் 3 நிமிடம் (கடிகார திசையில் இருந்து இறுதி வரை சுழற்சி) வரை அமைக்கலாம் .கடைசி நேரம் முடிவதற்குள் சென்சார் நகரும் சிக்னலைக் கண்டறியும் போது டைமர் மீண்டும் கணக்கிடப்படும், எனவே நாங்கள் உங்களுக்கு அறிவுறுத்துகிறோம். 'd நீங்கள் கண்டறிதல் வரம்பைச் சோதனை செய்யும் போது அல்லது நடைப் பரிசோதனை செய்யும் போது நேரத்தை குறைந்தபட்சமாக அமைப்பது நல்லது. குறிப்பு: லைட் ஆஃப் ஆன பிறகு சென்சார் மீண்டும் வேலை செய்ய 1 வினாடி காத்திருக்க வேண்டும். நேரம் முடிந்த பிறகுதான், சிக்னலைக் கண்டறியும் போது ஒளி மீண்டும் ஒளிரும். இந்த வரம்பு 2.5 மீ உயரத்தில் ஒளியை நிறுவும் போது தரையில் தோன்றும் வட்டப் பகுதியின் ஆரங்களைக் குறிக்கிறது. குறைந்தபட்ச கண்டறிதல் வரம்பு (கிட்டத்தட்ட 4 மீ ஆரம்) எதிரெதிர் திசையில் சுழலும். அதிகபட்ச கண்டறிதல் வரம்பு (கிட்டத்தட்ட 15 மீ ஆரங்கள்) கடிகாரச் சுழற்சியில் இறுதிவரை சுழலும்.

கவனம்: இந்தத் தயாரிப்பைப் பயன்படுத்தும் போது, ​​உங்களுக்குத் தேவையான பொருத்தமான நிலைக்கு உணர்திறனைச் சரிசெய்யவும், தயவு செய்து உணர்திறனை அதிகபட்சமாக சரிசெய்ய வேண்டாம், தவறான இயக்கத்தால் தயாரிப்பு பொதுவாக வேலை செய்யாமல் இருப்பதைத் தவிர்க்கவும். உணர்திறன் அதிகமாக இருப்பதால், தவறை எளிதாகக் கண்டறியவும் காற்று வீசும் இலைகள் மற்றும் திரைச்சீலைகள், சிறிய விலங்குகள் மற்றும் பவர் கிரிட் மற்றும் மின் சாதனங்களின் குறுக்கீடு மூலம் தவறான இயக்கம். தயாரிப்பை வழிநடத்தும் அனைத்தும் சாதாரணமாக வேலை செய்யாது!
தயாரிப்பு சாதாரணமாக வேலை செய்யாதபோது, ​​உணர்திறனை சரியான முறையில் குறைக்க முயற்சிக்கவும், பின்னர் சோதனை செய்யவும்.

பவர் நெட்வொர்க் துடிப்பு குறுக்கீடு தயாரிப்புகளைத் தடுப்பதற்கான தீர்வுகள்:
பிராந்திய குறுக்கீடு சக்தி நெட்வொர்க்கின் வேறுபாட்டின் காரணமாக, குறுக்கீட்டின் துடிப்பு நிச்சயமற்றது, எனவே பயன்படுத்தும் போது அதிகபட்ச உணர்திறனை சரிசெய்ய பயனர் பரிந்துரைக்கப்படவில்லை தவறாக செயல்படுவதை தடுக்க அதிகபட்ச உணர்திறன்.

8. ஒளி தலையின் திசையை சரிசெய்யவும்.

9. சோலார் போர்டில் இருந்து கம்பி பிளக்கை செருகவும்
ஒளியின் அடிப்பகுதி.
கம்பி பிளக் முழுமையாக இணைக்கப்பட்டுள்ளதா என்பதை உறுதிப்படுத்தவும்.

செயல்பாட்டு வழிகாட்டி

1. பேட்டரி நிறுவல்

சோலார் LED விளக்கு, பேட்டரி மின்னழுத்தம் 7.4V, 1800mAH, சென்சிங் கோணம்> 150º, முழு வெளிச்சத்தில், தொடர்ச்சியான வேலை நேரம்> 4 மணிநேரம்.

2. சோதனை முறை:

சோதனைக்கு முன், பின்புறத்தில் உள்ள திருகுகளை அகற்றவும், பின் அட்டையை அகற்றவும்; பேட்டரியை (1800mAH) உடன் இணைக்கவும்மின் இணைப்பிகள், கணினி தொடங்கப்படும் மற்றும் சிவப்பு LED ஒளியைக் குறிக்கிறது; எல்இடி விளக்கு பின்னர் அணைக்கப்படும்அமைப்பு வெப்பமடைகிறது.

3. "ஆஃப்" சிலைகள்

இந்த அமைப்பு "பவர் ஃபெயில் பாதுகாப்பு" மாதிரியில் இருக்கும். இயக்கத்தைக் கண்டறியும் செயல்பாடு இல்லை. ＜25UA பயன்படுத்துகிறது.

4. "ஆட்டோ" சிலைகள்

"தாமத நேரம்" மற்றும் "சென்சி டிவிட்டி" ஆகியவற்றிற்கான கைமுறை சரிசெய்தலை கணினி ஏற்றுக்கொள்ளும்.
"தாமத நேரம்" 10 வினாடிகளில் இருந்து 3 நிமிடங்கள் வரை சரிசெய்யப்படலாம்.
"சென்சி டிவிட்டி" 15 மீ (22 டிகிரி செல்சியஸ்) ஆக சரிசெய்யப்படலாம்.
LED விளக்குகளின் பிரகாசம்: வெளியே ＜10 LUX.

வெளிப்புற ஒளி-கட்டுப்பாட்டு மதிப்புகள் > 200LUX ஆனது, கணினி PIR உணரியை அணைக்கும்;
மின் நுகர்வு: 3MA
மின்னோட்டம்: 380~430 எம்ஏ (எல்லா விளக்குகளும் முழுமையாக எரியும் போது)
சக்தி <6.4V ஐ விட குறைவாக இருக்கும்போது, ​​கணினி அணைக்கப்படும்.
பேட்டரி 6.6V க்கும் குறைவாக இருந்தால், LED இன்டிகேஷன் லைட் ஒவ்வொரு 30 வினாடிகளுக்கும் 8 காலத்திற்கு ஒளிரும்
மணிநேரம், 8 மணிநேரத்திற்குப் பிறகு, வேலையைத் தக்கவைக்க மின்னழுத்தம் முழுமையடையவில்லை.
சக்தி <6.2V க்கு குறைவாக இருக்கும்போது, ​​கணினியானது "பவர் ஷட் ஆஃப்" பயன்முறையில், தற்போதைய<25UA இல் நுழையும்.

5. "ஆன்" சிலைகள்

சிஸ்டத்தின் கீழ் அனைத்து விளக்குகளும் ஆன் செய்யப்படும் "ஆன்" என அமைக்கப்பட்டுள்ளது. சிஸ்டம் பிரகாசத்தை 70லக்ஸாகக் குறைக்கும்(≥
அசல் பிரகாசத்தின் 1/3) 8 நிமிடங்களுக்கு எந்த இயக்கமும் கண்டறியப்படவில்லை.
மின்னோட்டம்: 500~600MA
சக்தி <6.4V ஐ விட குறைவாக இருக்கும்போது, ​​கணினி அணைக்கப்படும்
பேட்டரி 6.6V க்கும் குறைவாக இருந்தால், LED இன்டிகேஷன் லைட் ஒவ்வொரு 30 வினாடிகளுக்கும் 8 காலத்திற்கு ஒளிரும்
மணிநேரம், 8 மணிநேரத்திற்குப் பிறகு, வேலையைத் தக்கவைக்க மின்னழுத்தம் முழுமையடையவில்லை.
சக்தி <6.2Vக்குக் குறைவாக இருக்கும்போது, ​​கணினி “பவர் ஷட் ஆஃப்” பயன்முறையில் நுழையும். தற்போதைய<25UA.

6. ஓகி மேலாண்மை

உந்துவிசை மின்னழுத்தம் 9V, அதிகபட்ச மின்சாரம் 650MA ஆகும்.
வெளிப்புற பவர் அடாப்டருடன் இணைக்கப்பட்டால், எல்இடி காட்டி ஒளி ஒரு முறை ஒளிரும்.

சில பிரச்சனை மற்றும் தீர்வு வழி

1. சுமை வேலை செய்யாது:
a: மின்சாரம் மற்றும் சுமையின் இணைப்பு-வயரிங் சரியாக உள்ளதா என சரிபார்க்கவும்;
ப: சுமை நன்றாக உள்ளதா என சரிபார்க்கவும் ;
c: வேலை செய்யும் விளக்கு தொகுப்பு சுற்றுப்புற ஒளியுடன் ஒத்துப்போகிறதா என சரிபார்க்கவும்.

2. உணர்திறன் குறைவாக உள்ளது:
a: சிக்னலைப் பெறுவதற்கு, கண்டறிதல் சாளரத்தின் முன் ஏதேனும் தடை உள்ளதா எனச் சரிபார்க்கவும்;
b: சுற்றுப்புற வெப்பநிலை அதிகமாக உள்ளதா என சரிபார்க்கவும்;
c: தூண்டல் சமிக்ஞை மூலமானது கண்டறிதல் புலங்களில் உள்ளதா என சரிபார்க்கவும்;
d: நிறுவல் உயரம் அறிவுறுத்தலில் காட்டப்பட்டுள்ள உயரத்திற்கு ஒத்திருக்கிறதா என சரிபார்க்கவும்;
இ: நகரும் நோக்குநிலை சரியாக உள்ளதா என சரிபார்க்கவும்.

3. சென்சார் விளக்கு தானாகவே சுமைகளை அணைக்க முடியாது:
a: கண்டறிதல் புலத்தில் தொடர்ச்சியான சமிக்ஞை உள்ளதா எனச் சரிபார்க்கவும்;
b: நேர அமைப்பு மிக நீளமாக உள்ளதா என சரிபார்க்கவும்;
c: தயவு செய்து அதிகாரம் அறிவுறுத்தலுக்கு ஒத்திருக்கிறதா என சரிபார்க்கவும்;
ஈ: ஏர் கண்டிஷன் அல்லது சென்ட்ரல் ஹீட்டிங் போன்ற சென்சார் விளக்குக்கு அருகில் உள்ள வெப்பநிலை வெளிப்படையாக மாறுகிறதா என்பதைச் சரிபார்க்கவும்.

1. தொழிற்சாலையை விட்டு வெளியேறும் போது, ​​பேட்டரி துண்டிக்கப்பட்டது. தயாரிப்பைப் பயன்படுத்தும் போது பேட்டரியை இணைக்கவும்.
2. நீண்ட நேரம் தயாரிப்பைப் பயன்படுத்தாமலோ அல்லது தயாரிப்பைப் பாதுகாக்காமலோ, பேட்டரியை துண்டிக்கவும்.

நிறுவல் தளத்தை அகற்றவும்
பேட்டரி அட்டையில் இரண்டு திருகுகளைத் திருப்பவும், பின்னர் அட்டையை அகற்றவும்.

3.எல்.ஈ.டி சீரியலில் உள்ள அனைத்து முத்திரைகளும் நிறுவப்பட்டிருக்கும் போது செயல்பட முடியும்.
4.ஆன் செய்யப்பட்டிருக்கும் போது தயவு செய்து அகற்றவோ அல்லது மற்ற விளக்குடன் இணைக்கவோ வேண்டாம்.
5. சீரியலில் உள்ள எல்இடிகள் சேதமடைந்தால், அதே மதிப்பீட்டில் எல்இடிகளைப் பயன்படுத்தி பழுதுபார்ப்பதற்கு அனுபவம் வாய்ந்த தொழில்நுட்ப வல்லுநர் தேவை.

● வெவ்வேறு சூழல்களில் பயன்படுத்தும்போது, ​​உணர்திறனை அதிகபட்சமாக சரிசெய்ய வேண்டாம்.
ஏனெனில் அது எளிதில் செயலிழக்க வழிவகுக்கும்.
● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● நிறுவல் மற்றும் அகற்றும் செயல்பாடுகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
● பாதுகாப்பு காரணங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்தவும்.
● முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.

தயாரிப்பின் தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாறுவதற்கு சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும்போது, ​​தேவையற்ற வடிவமைப்புகளுக்கு கவனம் செலுத்தி, சிக்கல்களைத் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
