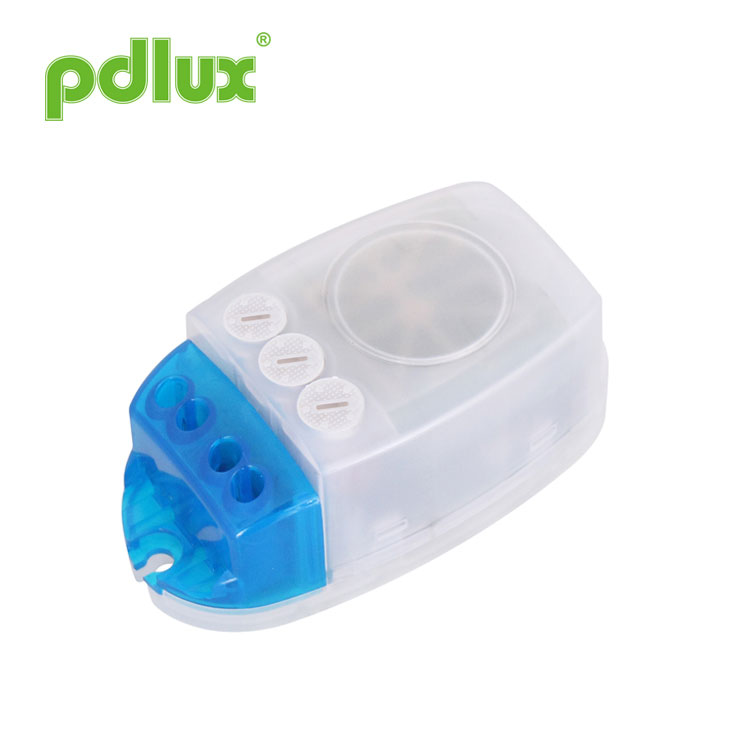

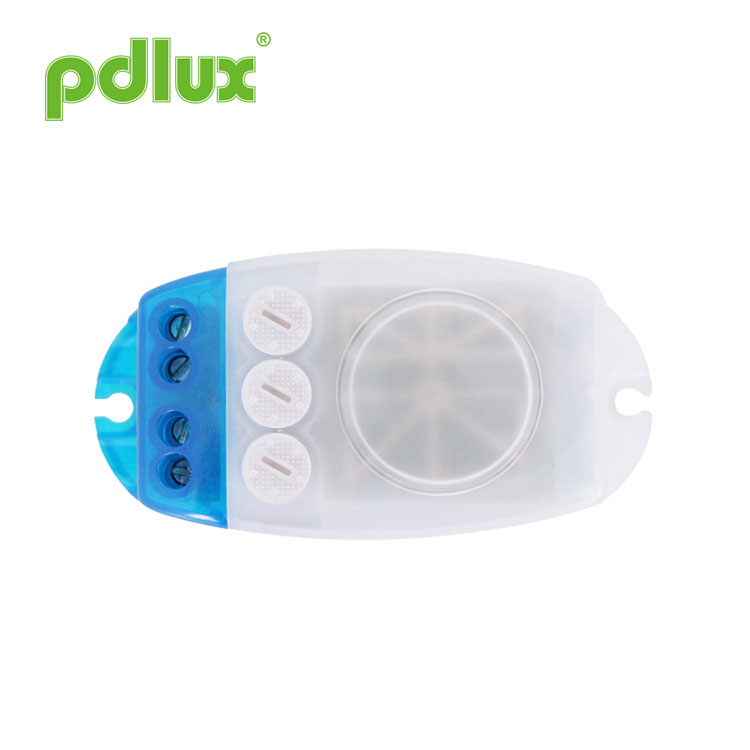

இரட்டை பிசிஏ வடிவமைப்பு மைக்ரோவேவ் மோஷன் சென்சார்
PD-MV1019-Z என்பது இரட்டை பிசிஏ டிசைன் மைக்ரோவேவ் மோஷன் சென்சார் ஆகும், இது 360° வரம்பைக் கண்டறியக்கூடியது மற்றும் அதன் வேலை அதிர்வெண் 5.8G ஆகும். இந்த தயாரிப்பின் நன்மை நிலையான வேலை நிலை (நிலையான வேலை வெப்பநிலை: -15°C~+70°C), PD-MV1019-Z ஒரு மைக்ரோவேவ் சென்சார் (உயர் அதிர்வெண் வெளியீடு <0.2mW) ஏற்றுக்கொள்கிறது, அதனால் அது பாதுகாப்பானது மற்றும் அகச்சிவப்பை விட சிறப்பாக செயல்படுகிறது சென்சார்.
மாதிரி:PD-MV1019-Z
விசாரணையை அனுப்பு
PD-MV1019-Z மைக்ரோவேவ் சென்சார் அறிவுறுத்தல்
இரட்டை பிசிஏ வடிவமைப்பு மைக்ரோவேவ் மோஷன் சென்சார்
சுருக்கம்
இது சுவிட்ச் தகவலைத் துல்லியமாகக் கணக்கிட MCU ஐப் பயன்படுத்துகிறது, மேலும் சைன் அலையின் பூஜ்ஜியப் புள்ளியில் இயக்கப்படும் ரிலேவைத் துல்லியமாகக் கட்டுப்படுத்துகிறது, இதனால் ஒவ்வொரு சுமையும் இயக்கப்படும். சைன் அலையின் பூஜ்ஜிய புள்ளியில், தி சைன் அலை உயர் மின்னழுத்தத்தை இயக்கும்போது வழக்கமான கட்டுப்பாட்டு பயன்முறையால் ஏற்படும் மின்னோட்டச் சிக்கல் குறிப்பாக கீழ் பெரிய கொள்ளளவு மின்தேக்கி மூலம் உருவாக்கப்பட்ட பெரிய தற்போதைய சேதம் ரிலே தவிர்க்கப்பட்டது சுமையின் கீழ் உயர் மின்னழுத்தத்தின் தாக்கம். தற்போதைய மின் சுமைகளின் பல்வகைப்படுத்தல் காரணமாக, குறிப்பாக LED விளக்குகள், ஆற்றல் சேமிப்பு விளக்குகள் மற்றும் ஃப்ளோரசன்ட் விளக்குகள் அனைத்தும் வெவ்வேறு கொள்ளளவு கொண்ட மின்தேக்கிகளைக் கொண்டுள்ளன. இது ஒரு ரிலேகளுக்கான பேரழிவு. சில நேரங்களில் ஒரு 50W LED விளக்கு 80 முதல் 120A வரை மின்னோட்டத்தை உருவாக்கலாம். 10A சாதாரண ரிலே இன்ரஷ் மின்னோட்டத்தின் 3 மடங்கு மட்டுமே தாங்கும், மேலும் சில நாட்களில் ரிலே உடைந்துவிடும். அல்லது பல முறை. இதனால்தான் சந்தையில் உள்ள வழக்கமான சென்சார் குறுகிய ஆயுளையும் சிறிய சுமை மின்னோட்டத்தையும் கொண்டுள்ளது. இந்தச் சிக்கலைச் சமாளிக்க, இந்த தயாரிப்பு லோட் ஆன் செய்ய மேம்பட்ட டிஜிட்டல் துல்லியக் கணக்கீட்டைப் பயன்படுத்துகிறது சைன் அலையானது பூஜ்ஜிய ஆற்றலில் இருக்கும்போது, இதனால் சுமை எழுச்சி மின்னோட்டச் சிக்கலைத் தீர்த்து, பெரிதும் மேம்படுத்துகிறது சுமை திறன் மற்றும் தயாரிப்பு சேவை வாழ்க்கை நீடித்தது. வெகுஜன உற்பத்தியின் சமீபத்திய கட்டுப்பாட்டு முறை சென்சார் தொழில்நுட்பம் எந்த சுமையையும் எளிதில் கட்டுப்படுத்த முடியும். இது ஒரு நடுத்தர மற்றும் உயர்தர தயாரிப்பு ஆகும். செலவு என்றாலும் வழக்கமான பதிப்போடு ஒப்பிடும்போது அதிகரித்தது, உற்பத்தியின் நம்பகத்தன்மை மற்றும் ஆயுள் பெரிதும் அதிகரித்துள்ளது. இந்த தயாரிப்பு மன அமைதியைத் தேர்ந்தெடுப்பதற்கும், பாதுகாப்பைத் தேர்ந்தெடுப்பதற்கும் சமம்.
அம்சங்கள்
1.கதிர்வீச்சு அல்லாத தீங்கு: அதன் டிரான்ஸ்மிட்டர் சக்தி 0.2mW க்கும் குறைவாக உள்ளது, இது மனித உடலுக்கு எந்தத் தீங்கும் செய்யாது.
2.நம்பகமான மற்றும் நிலையான செயல்திறன்: இது டிஜிட்டல் செயலாக்கத்தில் RC வடிகட்டுதல் மற்றும் டிஜிட்டல் வடிகட்டலைப் பயன்படுத்துகிறது. அதுவும்
டிஜிட்டல் பூஜ்ஜிய தூண்டுதல் தொழில்நுட்பத்தைப் பயன்படுத்துகிறது, அதாவது பூஜ்ஜிய புள்ளியில் அது தானாக இணைக்கப்படும் அல்லது தானாக துண்டிக்கப்படும்.
மதிப்பிடப்பட்ட மின்னழுத்தத்தில் அதன் நிலையான செயல்திறனுக்கு உத்தரவாதம் அளிக்க சக்தி மேலாண்மை சிப்பை ஏற்றுக்கொள்கிறது.
3.தொலைநிலை அமைப்பு: இது தொலைநிலை செயல்பாட்டின் மூலம் வடிவமைக்கப்பட்டுள்ளது, அதாவது பொட்டென்டோமீட்டர் மூலம் அதன் செயல்பாட்டை முன்னமைக்கலாம்
அல்லது உங்கள் நடைமுறை தேவைக்கு ரிமோட் கண்ட்ரோலர்.
விவரக்குறிப்புகள்
| சக்தி ஆதாரம் | 100-240VAC |
| சக்தி அதிர்வெண் | 50/60Hz |
| ஆற்றலை கடத்தவும் | <0.2மெகாவாட் |
| அனைத்து சுமைகளும் | 1600W அதிகபட்சம். (220-240VAC) |
| 1000W அதிகபட்சம். (100-130VAC) | |
| வேலை வெப்பநிலை | -15°C~+70°C |
| நிறுவல் உட்கார்ந்து | உட்புறத்தில், உச்சவரம்பு ஏற்றுதல் |
| எச்எஃப் அமைப்பு | 5.8GHz CW மின்சார அலை, ISM இசைக்குழு |
| கண்டறிதல் கோணம் | 360°(உச்சவரம்பு நிறுவல்),180°(சுவர் நிறுவல்) |
| கண்டறிதல் வரம்பு (22℃) | 2-8மீ(ஆரம்.) (சரிசெய்யக்கூடியது) |
| செங்குத்து இயக்கம் கண்டறிதல் தூரம் | >16 மி |
| ஒளி-கட்டுப்பாடு | 10-1000LUX, (சரிசெய்யக்கூடியது) |
| நேர அமைப்பு | 10 நொடி-12 நிமிடம், (சரிசெய்யக்கூடியது) |
| பாதுகாப்பு நிலை | IP20, வகுப்பு II |
சென்சார் தகவல்
விண்ணப்பங்கள்
மைக்ரோவேவ் கண்ணாடி, பிளாஸ்டிக் மற்றும் மரத்தை ஊடுருவிச் செல்லும், இதனால் மைக்ரோவேவ் சென்சார் உள்ளே நிறுவப்படலாம்
கண்ணாடி, பிளாஸ்டிக் அல்லது மரத்தின் குறிப்பிட்ட தடிமன் கொண்ட நிழல். எடுத்துக்காட்டாக, விளக்குகளில் பயன்பாடு, இருந்தால் மட்டுமே
கீழே காட்டப்பட்டுள்ளபடி இணைப்பை உருவாக்கினால், நீங்கள் பொதுவான விளக்குகளை ஆட்டோ-சென்சிங் விளக்குகளாக மாற்றலாம்.
மின்சார விநியோகத்தின் சென்சார் இணைப்பு பயன்முறையைப் போலவே ஏற்றவும்.
வெவ்வேறு மின் விநியோக இணைப்பு முறையின் சுமை மற்றும் சென்சார்கள்.
விளக்குகளுக்குள் மேலே உள்ள பயன்பாடு பல நடைமுறை பயன்பாடுகளில் ஒன்றாகும். நீங்கள் ஒன்று அல்லது அதற்கு மேற்பட்டவற்றை உள்ளே நிறுவலாம்
முழு பாதையையும் கட்டுப்படுத்த உச்சவரம்பு அல்லது தளம்.
நட்பு நினைவூட்டல்: இரண்டு அல்லது அதற்கு மேற்பட்ட மைக்ரோவேவ்களை ஒன்றாக நிறுவும் போது, நீங்கள் 4 மீட்டர் தொலைவில் இருக்க வேண்டும்
மற்றொன்று, இல்லையெனில் அவர்கள் மத்தியில் குறுக்கீடு பிழை எதிர்வினைக்கு வழிவகுக்கும்.
அமைப்பு முறை ஒன்று: பொட்டென்டோமீட்டர்
மதிப்புகள் உங்கள் தேவையைப் பூர்த்தி செய்யும் முன் அவற்றைச் சரிசெய்ய சில நேரம் ஆகலாம்.
(1) கண்டறிதல் வரம்பு அமைப்பு (உணர்திறன்)
கண்டறிதல் வரம்பு என்பது தோராயமான வட்டத்தின் ஆரங்களை விவரிக்கப் பயன்படும் சொல்.
2.5 மீ உயரத்தில் நிறுவப்பட்ட போது தரையில். குமிழியை முழுமையாக எதிர் கடிகார திசையில் திருப்புவது
குறைந்தபட்ச வரம்பு, முழு கடிகார திசையில் அதிகபட்சம்.
குறிப்பு: மேலே கண்டறிதல் வரம்பு 1.6m~1.7m இடையே உள்ள நபரின் விஷயத்தில் பெறப்படுகிறது நடுத்தர உருவத்துடன் உயரம் மற்றும் 1.0~1.5மீ/வி வேகத்தில் நகரும். நபரின் உயரம், உருவம் மற்றும் நகரும் வேக மாற்றம், கண்டறிதல் வரம்பும் மாறும்.
குறிப்பு: இந்தத் தயாரிப்பைப் பயன்படுத்தும் போது, உணர்திறன் (கண்டறிதல் வரம்பு) ஐ சரிசெய்யவும் பொருத்தமான மதிப்பு ஆனால் எளிதாக ஏற்படும் அசாதாரண எதிர்வினை தவிர்க்க அதிகபட்சம் வீசும் இலைகள் மற்றும் திரைச்சீலைகள், சிறிய விலங்குகள் அல்லது தழும்புகளால் தவறான இயக்கத்தைக் கண்டறிதல் மின் கட்டம் மற்றும் மின் சாதனங்களின் குறுக்கீடு. மேலே குறிப்பிடப்பட்ட அனைத்தும் வழிவகுக்கும் பிழை எதிர்வினை. தயாரிப்பு சாதாரணமாக வேலை செய்யாதபோது, உணர்திறனைக் குறைக்க முயற்சிக்கவும் சரியான முறையில், பின்னர் அதை சோதிக்கவும். மனித இயக்கம் சென்சார் தூண்டலை ஏற்படுத்தும், எனவே நீங்கள் போது செயல்பாட்டு சோதனையின் கீழ், தயவுசெய்து தூண்டல் பகுதியை விட்டு வெளியேறவும் மற்றும் நகர்த்த வேண்டாம் சென்சார் தொடர்ச்சியான வேலைகளைத் தடுக்கிறது.
நட்பு நினைவூட்டல்: இரண்டு அல்லது அதற்கு மேற்பட்ட மைக்ரோவேவ்களை ஒன்றாக நிறுவும் போது, நீங்கள் செய்ய வேண்டும் 4 மீட்டர்களை ஒன்றிலிருந்து மற்றொன்று வைத்திருங்கள், இல்லையெனில் அவற்றில் குறுக்கீடு பிழைக்கு வழிவகுக்கும் எதிர்வினை.
குறிப்பு: மூன்று செயல்பாட்டு கைப்பிடிகளை அதிகமாகச் சரிசெய்ய வேண்டாம். அதற்கு காரணம் அந்த மூன்று செயல்பாட்டு கைப்பிடிகள் நேரடியாக கூறுகளுடன் இணைக்கப்பட்டுள்ளன, ஒவ்வொன்றிலும் ஒரு சிறிய தடுப்பான் உள்ளது மூன்று கூறுகளில், நீங்கள் தொடக்கத்திலிருந்து இறுதி வரை கைப்பிடிகளை சரிசெய்யும்போது, அதிகப்படியான திருப்பம் ஏற்படும் ஸ்டாப்பரை சேதப்படுத்தி, 360° இடைவிடாத திருப்பத்திற்கு வழிவகுக்கும். சரிசெய்தல் வரம்பு வரம்பு 270°, இதில் கவனம் செலுத்துங்கள்.
(2) நேர அமைப்பு
The delay time can be set between 10 seconds to 12 minutes. Any movement detected
before this time elapses will re-start the timer. It is recommended to select the shortest
time for adjusting the detection range and for performing the walk test.
குறிப்பு: ஒளி தானாகவே அணைக்கப்படும் போது, சென்சார் கண்டறிய 4 வினாடிகள் எடுக்கும்
மற்றொரு இயக்கம், அதாவது 4 வினாடிகளுக்குப் பிறகு கண்டறியப்பட்ட சிக்னல் மட்டுமே ஒளியைத் தானாக இயக்க முடியும்.
இது முக்கியமாக சிக்னல் கண்டறியப்பட்ட மற்றும் ஒளியின் தருணத்திலிருந்து தாமத நேரத்தை சரிசெய்யும்
ஒளி தானாக அணைக்கும் வரை தானாக ஆன். உங்கள் நடைமுறை தேவைக்கு தாமத நேரத்தை நீங்கள் வரையறுக்கலாம். ஆனால் நீங்கள்
மைக்ரோவேவ் சென்சார் இருப்பதால், ஆற்றல் சேமிப்புக்காக தாமத நேரத்தைக் குறைப்பது நல்லது
தொடர்ச்சியான உணர்திறன் செயல்பாடு, அதாவது, தாமத நேரத்திற்கு முன் கண்டறியப்பட்ட எந்த இயக்கமும்
elapses டைமரை மீண்டும் தொடங்கும் மற்றும் கண்டறிதலில் மனிதர் இருந்தால் மட்டுமே வெளிச்சம் தொடர்ந்து இருக்கும்
வரம்பு.
(3)ஒளி-கட்டுப்பாட்டு அமைப்பு
இது 10~1000 LUX வரம்பில் வரையறுக்கப்படலாம். குமிழியை முழுமையாக எதிர் கடிகார திசையில் திருப்ப வேண்டும்
சுமார் 10 லக்ஸ், முழுமையாக கடிகார திசையில் சுமார் 1000 லக்ஸ் இருக்கும். கண்டறிதல் மண்டலத்தை சரிசெய்யும் போது மற்றும்
பகலில் நடைப் பரிசோதனையைச் செய்து, கைப்பிடியை முழுவதுமாக கடிகாரத் திசையில் திருப்ப வேண்டும்.
14-விசை ரிமோட் கன்ட்ரோலர் FS14B
SET: ரிமோட் கன்ட்ரோலர் இயக்க அமைப்பு விசை, செயல்பாட்டு அமைவு விசை. இந்த SET விசையை அழுத்தவும், பின்னர் ரிமோட் கண்ட்ரோல் செயல்பாட்டைத் தொடங்க இது செல்லுபடியாகும். இல்லையெனில் ரிமோட் கண்ட்ரோலர் செல்லாது. குறிப்பு: ரிமோட் கண்ட்ரோலர் அமைப்பை 1 நிமிடத்திற்குள் முடிக்க வேண்டும்; 1 க்கு மேல் சில நிமிடங்களில் அது தானாகவே பூட்டப்படும், மேலும் மைக்ரோவேவ் சென்சார் இதற்கு எந்த பதிலும் அளிக்காது ரிமோட் கண்ட்ரோலர். ரிமோட் கண்ட்ரோலர் அமைப்பை 1 நிமிடத்திற்குள் முடிக்கவில்லை என்றால், நீங்கள் மீண்டும் அழுத்த வேண்டும் இந்த SET விசை. மைக்ரோவேவ் சென்சார் ரிமோட் கண்ட்ரோலருக்கு பதிலளிக்கும் போது, ஒவ்வொன்றும் நீங்கள் விசையை அழுத்தும் நேரத்தில், தயாரிப்பின் காட்டி மூன்று முறை விரைவாக ஒளிரும். அங்கு இருந்தால் ஃபிளாஷ் இல்லை, அதாவது மைக்ரோவேவ் சென்சார் ரிமோட்டில் இருந்து சிக்னலைப் பெறவில்லை கட்டுப்படுத்தி.
ஆட்டோ பயன்முறை: இந்த விசையை அழுத்தவும், தயாரிப்பு தானியங்கி சென்ஸ் பயன்முறையில் நுழைகிறது, அதன் படி தயாரிப்பு வேலை செய்கிறது அமைப்பு தரவு. உங்களுக்கு இந்த AUTO பயன்முறை தேவைப்படும்போது, நீங்கள் தரவை அமைக்க வேண்டும். உணர்திறன் அமைப்பு: 2m-4m-6m-8m(ஆரங்கள்.) நேர தாமத அமைப்பு: 10S, 3MIN, 6MIN, 12MIN. லக்ஸ் அமைப்பு: 10LUX, 50LUX, 150LUX, 2000LUX. உங்கள் தேவைக்கேற்ப ஒவ்வொரு அமைப்பையும் தேர்வு செய்யவும். குறிப்பு: இந்த ஆட்டோ பயன்முறையைப் பயன்படுத்துவதற்கு முன் SET விசையை அழுத்தவும். ரிமோட் கன்ட்ரோலரைத் தொடங்க SET முக்கியமானது செயல்பாடு.
பின்வரும் சூழ்நிலைகள் பிழை எதிர்வினைக்கு வழிவகுக்கும்.
1, ராக்கிங் பொருளில் நிறுவப்பட்டிருப்பது பிழை எதிர்வினைக்கு வழிவகுக்கும்.
2, காற்றினால் அசைக்கப்படும் திரைச்சீலையானது பிழை எதிர்வினைக்கு வழிவகுக்கும். நிறுவுவதற்கு பொருத்தமான இடத்தைத் தேர்ந்தெடுக்கவும்.
3, ட்ராஃபிக் பிஸியாக இருக்கும் இடத்தில் நிறுவப்பட்டிருப்பது பிழையின் எதிர்வினைக்கு வழிவகுக்கும்.
4, அருகிலுள்ள சில உபகரணங்களால் உற்பத்தி செய்யப்படும் தீப்பொறிகள் பிழை எதிர்வினைக்கு வழிவகுக்கும்.
தவறு மற்றும் தீர்வு
| தவறு | தோல்வி காரணம் | தீர்வு |
| சுமை வேலை செய்யவில்லை. | ஒளி-வெளிச்சம் தவறாக அமைக்கப்பட்டுள்ளது. | சுமை அமைப்பை சரிசெய்யவும். |
| சுமை உடைந்துவிட்டது. | சுமையை மாற்றவும். | |
| மின்சாரம் நிறுத்தப்பட்டுள்ளது. | சக்தியை இயக்கவும். | |
| சுமை எல்லா நேரத்திலும் வேலை செய்கிறது. | கண்டறிதல் பகுதியில் தொடர்ச்சியான சமிக்ஞை உள்ளது. | கண்டறிதல் பகுதியின் அமைப்புகளைச் சரிபார்க்கவும். |
| இயக்க சமிக்ஞை கண்டறியப்படாதபோது சுமை வேலை செய்கிறது. | விளக்கு சரியாக நிறுவப்படவில்லை, இதனால் சென்சார் நம்பகமான சமிக்ஞைகளைக் கண்டறியத் தவறிவிடுகிறது. | நிறுவல் இடத்தை மீண்டும் சரிசெய்யவும். |
| நகரும் சமிக்ஞை சென்சார் மூலம் கண்டறியப்படுகிறது (இயக்கம் சுவரின் பின்னால், சிறிய பொருட்களின் இயக்கம் போன்றவை) | கண்டறிதல் பகுதியின் அமைப்புகளைச் சரிபார்க்கவும். | |
| மோஷன் சிக்னல் கண்டறியப்பட்டால் சுமை வேலை செய்யாது. | இயக்க வேகம் மிக வேகமாக உள்ளது அல்லது வரையறுக்கப்பட்ட கண்டறிதல் பகுதி மிகவும் சிறியதாக உள்ளது. | கண்டறிதல் பகுதியின் அமைப்புகளைச் சரிபார்க்கவும். |
● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● பாதுகாப்பு நோக்கங்களுக்காக, நிறுவுதல் மற்றும் அகற்றுதல் செயல்பாடுகளுக்கு முன் மின்சக்தியை துண்டிக்கவும்.
● முறையற்ற செயல்பாட்டினால் ஏற்படும் இழப்புகளுக்கு, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்க மாட்டார்.
இந்த கையேடு தயாரிப்பு நிரலாக்கத்தின் உள்ளடக்கம், நாங்கள் உங்களுக்கு தனித்தனியாக அறிவிக்க மாட்டோம். நிறுவனத்தின் அனுமதியின்றி வேறு எந்த நோக்கத்திற்காகவும் அறிவுறுத்தல் கையேட்டின் உள்ளடக்கங்களை நகலெடுப்பது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.
