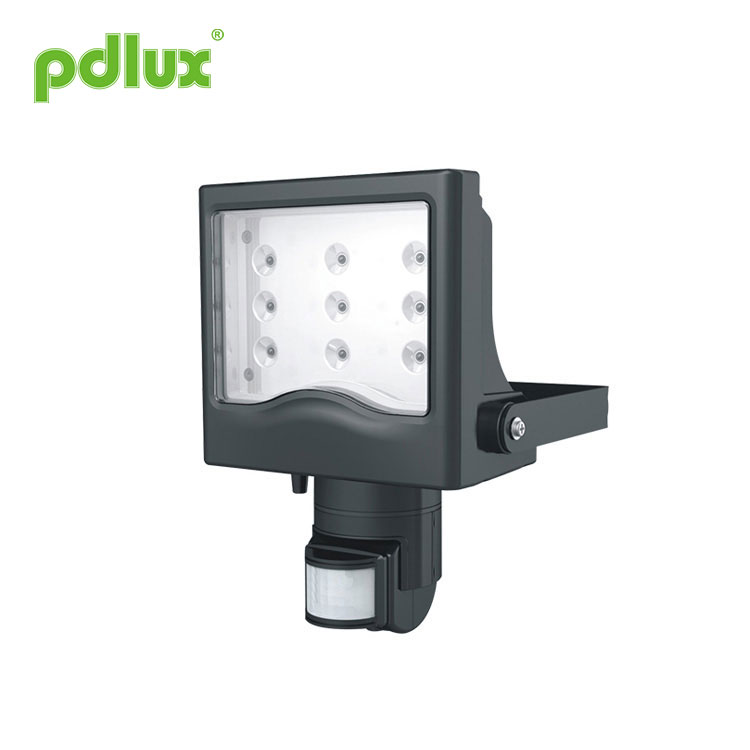

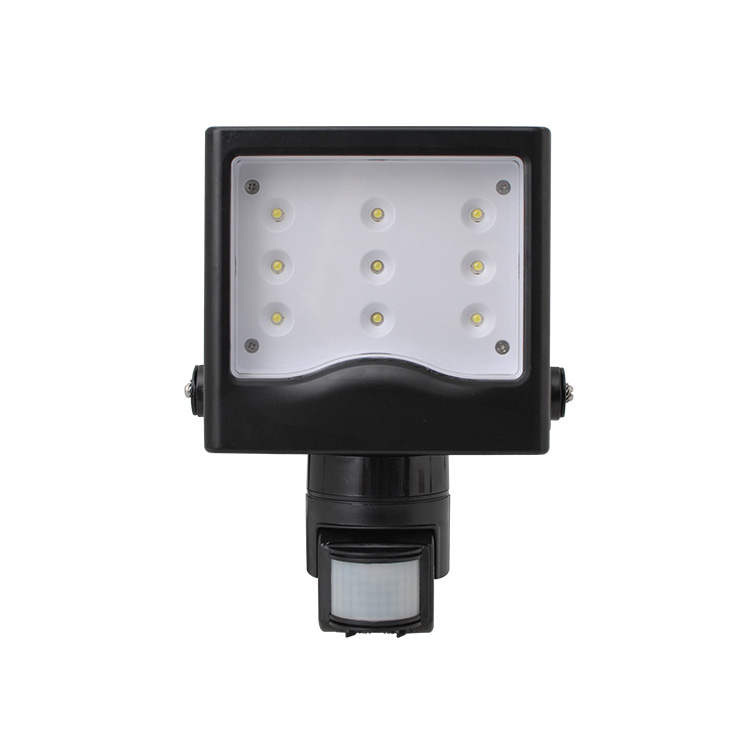

அகச்சிவப்பு மோஷன் சென்சார் LED ஃப்ளட்லைட்

அகச்சிவப்பு மோஷன் சென்சார் LED ஃப்ளட்லைட் PD-PIR2009 அறிவுறுத்தல்

பண்டத்தின் விபரங்கள்

தயாரிப்பு உயர்-சக்தி வார்ப்பு LED சென்சார் ஒளி; இது நல்ல உணர்திறன் கண்டறிதல், ஒருங்கிணைந்த சுற்று மற்றும் SMT ஆகியவற்றைப் பயன்படுத்துகிறது. இது தன்னியக்கம், வசதி, பாதுகாப்பு, சேமிப்பு-ஆற்றல் மற்றும் நடைமுறைச் செயல்பாடுகளைச் சேகரிக்கிறது. பரந்த கண்டறிதல் புலம் மேல் மற்றும் கீழ், இடது மற்றும் வலது சேவைப் புலத்தால் ஆனது. மனித இயக்க அகச்சிவப்பு கதிர்களைப் பெறுவதன் மூலம் இது செயல்படுகிறது. ஒருவர் கண்டறிதல் புலத்தில் நுழையும் போது, ​​அது ஒரே நேரத்தில் சுமைகளைத் தொடங்கி, இரவும் பகலும் தானாகவே அடையாளம் காண முடியும்; அதன் நிறுவல் மிகவும் வசதியானது மற்றும் அதன் பயன்பாடு மிகவும் விரிவானது. இது ஆற்றல் அறிகுறி மற்றும் கண்டறிதல் அறிகுறியின் செயல்பாடுகளைக் கொண்டுள்ளது.

சக்தி ஆதாரம்: 220-240V/AC ஆற்றல் அதிர்வெண்: 50 ஹெர்ட்ஸ் ஒளி கட்டுப்பாடு :<3LUX~2000LUX (சரிசெய்யக்கூடியது) நேர தாமதம்: நிமிடம்: 8 வினாடி ± 3 வினாடிகள் அதிகபட்சம்:7நிமி±2நிமி)(சரிசெய்யக்கூடியது) LED அளவு: 9PCS மதிப்பிடப்பட்ட சுமை: 15W அதிகபட்சம். LED குறிப்புகள்: 3W உயர் சக்தி LED கண்டறிதல் கோணம்:180° கலர் t எம்பரேச்சர்: 3700K—4300K கண்டறிதல் வரம்பு :10~12 மீ அதிகபட்சம் (24°C) வேலை வெப்பநிலை: -10°C~+40°C வேலை ஈரப்பதம்:<93%RH நிறுவல் உயரம் : >1.8m~3.5m மின் நுகர்வு:0.45W(நிலையான 0.1W) கண்டறிதல் இயக்க வேகம் : 0.6~1.5m/s ஒளிரும் ஃப்ளக்ஸ்:786லிஎம் பார்க்கும் கோணம்:50° எடை: சுமார் 1.6 கிலோ

கண்டறிதல் புலம்: கண்டறிதல் புலம் (பின்வரும் வரைபடத்தைப் பார்க்கவும்) மேல் மற்றும் கீழ், இடது மற்றும் வலது சேவைப் புலத்தால் ஆனது, இது நுகர்வோரின் விருப்பத்திற்கு ஏற்ப தேர்ந்தெடுக்கப்படலாம். நகரும் நோக்குநிலை உணர்திறனுடன் சிறந்த உறவைக் கொண்டுள்ளது;

இரவும் பகலும் அடையாளம் காண முடியும்: நுகர்வோர் வேலை சுற்றுப்புற ஒளியை சரிசெய்ய முடியும். இது "சூரியன்" நிலையில் (அதிகபட்சம்) சரிசெய்யப்படும்போது பகல் நேரத்திலும் இரவிலும் வேலை செய்யும். இது "சந்திரன்" நிலையில் (நிமிடம்) சரிசெய்யப்படும் போது, ​​3LUX க்கு குறைவான சுற்றுப்புற வெளிச்சத்தில் வேலை செய்யும். சரிசெய்தல் முறையைப் பொறுத்தவரை, சோதனை முறையைப் பார்க்கவும்;

பவர் மற்றும் கண்டறிதல் அறிகுறி: பவரை ஆன் செய்த பிறகு இண்டிகேட்டர் விளக்கு ஒவ்வொரு 4 வினாடிக்கும் ஒரு முறை ஒளிரும். சிக்னல்களைப் பெற்ற பிறகு ஒவ்வொரு 1 வினாடிக்கும் 2 முறை ஒளிரும். அதே நேரத்தில், கண்டறிதல் மற்றும் ஆற்றலுக்கான சென்சார் இயல்பான நிலைகளைக் காட்டலாம்;

நேர தாமதம் தொடர்ந்து சேர்க்கப்படுகிறது: முதல் தூண்டலுக்குப் பிறகு இரண்டாவது தூண்டல் சமிக்ஞைகளைப் பெறும்போது, ​​அது முதல் நேர தாமதத்தின் அடிப்படையில் நேரத்தைக் கணக்கிடும். (நேரத்தை அமைக்கவும்).

நேர தாமதம் சரிசெய்யக்கூடியது. இது நுகர்வோரின் விருப்பத்திற்கு ஏற்ப அமைக்கப்படலாம். குறைந்தபட்ச நேரம் 8 வினாடி ± 3 வினாடிகள். அதிகபட்சம் 7நிமி±2நிமி.

சென்சார் தகவல்

ஸ்பெக்ட்ரோகிராம்

நிறுவல்

குறிப்பு: பின்வரும் கருவிகளைக் கொண்டு வாருங்கள்.

சக்தியை அணைக்கவும்;
கீழே உள்ள ஆணியை திருகவும். கம்பி துளை திறக்கவும். பவர் ஒயர் மற்றும் லோட் வயர் ஆகியவை கீழே சலித்துவிட்டன;
உயர்த்தப்பட்ட திருகு மூலம் தேர்ந்தெடுக்கப்பட்ட நிலையில் கீழே சரிசெய்யவும்;
ஸ்கெட்ச் வரைபடத்தின்படி இணைப்பு-கம்பி நெடுவரிசையுடன் சக்தி மற்றும் சுமைகளை இணைக்கவும்;
கீழே உள்ள சென்சாரைச் சரிசெய்து, ஆணியைத் திருகி, பவரை இயக்கவும்.

ஒவ்வொரு பகுதியின் பெயர்கள்

(அலுமினியப் பொருட்களுக்கான விளக்கு ஷெல்)

சோதனை

ஒளி-கட்டுப்பாட்டு குமிழியை அதிகபட்சம்(சூரியன்) கடிகார திசையில் திருப்பவும், குறைந்தபட்சம் நேரக் குமிழியை கடிகார திசையில் திருப்பவும்;

பவரை ஆன் செய்யும் போது, ​​லோட் வேலை செய்யாது, மேலும் 4 வினாடிக்கு ஒரு முறை காட்டி விளக்கு ஒளிரும். 5~10 வினாடிகளுக்குப் பிறகு, சுமை வேலை மற்றும் காட்டி விளக்கு ஒவ்வொரு 1 வினாடிக்கும் இரண்டு முறை ஒளிரும். தூண்டல் சமிக்ஞை இல்லாத நிபந்தனைகளின் கீழ் 5~30 வினாடிகளுக்குள் சுமை வேலை செய்வதை நிறுத்த வேண்டும், காட்டி விளக்கு ஒவ்வொரு 4 வினாடிக்கும் ஒரு முறை ஒளிரும்;

முதலாவது வெளியேறிய பிறகு, 5~10 வினாடிகளுக்குப் பிறகு அதை மீண்டும் உணரவும். சுமை வேலை செய்ய வேண்டும் மற்றும் ஃபிளாஷ் வேகம் ஒவ்வொரு 1 வினாடிக்கும் இரண்டு மடங்கு இருக்கும். சுமை 5-15 வினாடிகளுக்குள் வேலை செய்வதை நிறுத்த வேண்டும்;

லைட் கண்ட்ரோல்-குமிழ் எதிர் கடிகாரத்தை குறைந்தபட்சமாக மாற்றவும். இது 3LUX க்கும் குறைவாக சரிசெய்யப்பட்டால், சுமை நிறுத்தப்பட்ட பிறகு தூண்டல் சுமை வேலை செய்யாது. நீங்கள் கண்டறிதல் சாளரத்தை ஒளிபுகா பொருட்களை (துண்டு போன்றவை) கொண்டு மூடினால், லோட் வேலை .இண்டக்ஷன் சிக்னல் நிலையில் இல்லை, 5~15 வினாடிகளுக்குள் சுமை வேலை செய்வதை நிறுத்தும்.

குறிப்புகள்

எலக்ட்ரீஷியன் அல்லது அனுபவம் வாய்ந்த மனிதர் அதை நிறுவலாம்;
அமைதியின்மை பொருள்களை நிறுவலின் அடிப்படையாக கருத முடியாது;
கண்டறிதல் சாளரத்தின் முன் கண்டறிதலுக்கு இடையூறாக அல்லது அமைதியற்ற பொருள்கள் இருக்கக்கூடாது;
காற்று வெப்பநிலை மாற்ற மண்டலங்களுக்கு அருகில் அதை நிறுவுவதைத் தவிர்க்கவும், எடுத்துக்காட்டாக: காற்று நிலை, மத்திய வெப்பமாக்கல் போன்றவை;
உங்கள் பாதுகாப்புக்காக. நிறுவிய பின் தடையை நீங்கள் கண்டால், தயவுசெய்து கேஸைத் திறக்க வேண்டாம்;
தயாரிப்பின் எதிர்பாராத சேதத்தைத் தவிர்க்க, அகச்சிவப்பு சென்சார் நிறுவும் போது 6A இன் பாதுகாப்பான சாதனத்தைச் சேர்க்கவும், எடுத்துக்காட்டாக, உருகி, பாதுகாப்பான குழாய் போன்றவை.

சில சிக்கல்கள் மற்றும் தீர்க்கப்பட்ட வழி

சுமை வேலை செய்யாது:
அ. சக்தி மற்றும் சுமை சரிபார்க்கவும்;
பி. சுமை நன்றாக இருந்தால்;
c. உணர்ந்த பிறகு காட்டி விளக்கு வேகம் அதிகரித்தால்;
ஈ. வேலை செய்யும் விளக்கு சுற்றுப்புற ஒளியுடன் ஒத்துப்போகிறதா என்பதைச் சரிபார்க்கவும்.

உணர்திறன் குறைவாக உள்ளது:
அ. கண்டறிதல் சாளரத்தின் முன் சிக்னல்களைப் பெறுவதற்குத் தடையாக உள்ளதா எனச் சரிபார்க்கவும்; பி. சுற்றுப்புற வெப்பநிலையை சரிபார்க்கவும்;
c. சிக்னல்கள் மூலமானது கண்டறிதல் புலங்களில் உள்ளதா எனச் சரிபார்க்கவும்;
ஈ. நிறுவல் உயரத்தை சரிபார்க்கவும்;
இ. நகரும் நோக்குநிலை சரியாக இருந்தால்.

சென்சார் தானாகவே சுமைகளை மூட முடியாது:
அ. கண்டறிதல் புலங்களில் தொடர்ச்சியான சமிக்ஞைகள் இருந்தால்;
பி. நேர தாமதம் மிக நீண்டதாக அமைக்கப்பட்டால்;
c. அதிகாரம் அறிவுறுத்தலுக்கு ஒத்திருந்தால்;
ஈ. சென்சார் அருகே காற்றின் வெப்பநிலை மாறினால், உதாரணமாக ஏர் கண்டிஷன் அல்லது சென்ட்ரல் ஹீட்டிங் போன்றவை.

1.எல்.ஈ.டி சீரியலில் உள்ள அனைத்து முத்திரைகளும் நிறுவப்பட்டிருக்கும் போது செயல்பட முடியும்.
2.ஆன் செய்யப்பட்டிருக்கும் போது தயவு செய்து அகற்றவோ அல்லது மற்ற விளக்குடன் இணைக்கவோ வேண்டாம்.
3. சீரியலில் உள்ள எல்இடிகள் சேதமடைந்தால், அதே மதிப்பீட்டில் எல்இடிகளைப் பயன்படுத்தி பழுதுபார்ப்பதற்கு அனுபவம் வாய்ந்த தொழில்நுட்ப வல்லுநர் தேவை.

Y வகை இணைப்புகளுக்கு: இந்த லுமினியரின் வெளிப்புற நெகிழ்வான கேபிள் அல்லது தண்டு சேதமடைந்தால், அது ஆபத்தைத் தவிர்ப்பதற்காக உற்பத்தியாளர் அல்லது அவரது சேவை முகவர் அல்லது அதே தகுதியுள்ள நபரால் பிரத்தியேகமாக மாற்றப்படும்.

தொழில் நிறுவலை உறுதிப்படுத்தவும்.
நிறுவல் மற்றும் அகற்றும் நடவடிக்கைகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
பாதுகாப்பு காரணங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.

தயாரிப்பின் தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாற சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும்போது, ​​தேவையற்ற வடிவமைப்புகளில் கவனம் செலுத்தி, சிக்கல்களைத் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.

இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
