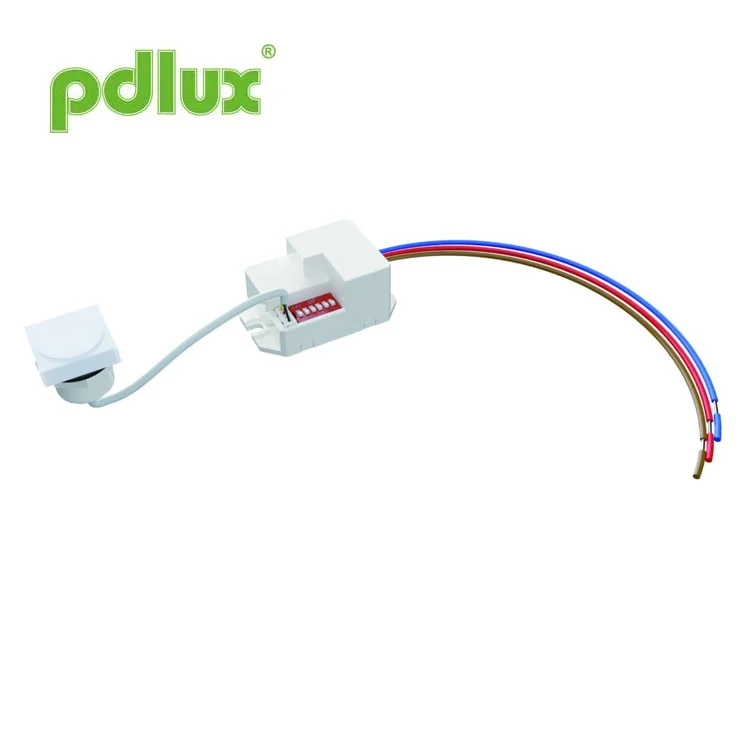

குறுகிய படிக்கட்டு மற்றும் நடைபாதைக்கான புதிய ஸ்கொயர் ஹெட் 5.8GHz மைக்ரோவேவ் சென்சார்
Pdlux’s New Square Head 5.8GHz Microwave Sensor for Narrow Stairwell & Corridor provides reliable 360° motion detection based on the Doppler principle. The built‑in MCU improves accuracy while reducing false alarms, and its low‑power operation is safe for humans. Compact in design, it resists environmental interference and maintains stable frequency over a wide temperature range—ideal for energy saving and security in passageways, elevators, and public areas.
மாதிரி:PD-MB15Y
விசாரணையை அனுப்பு

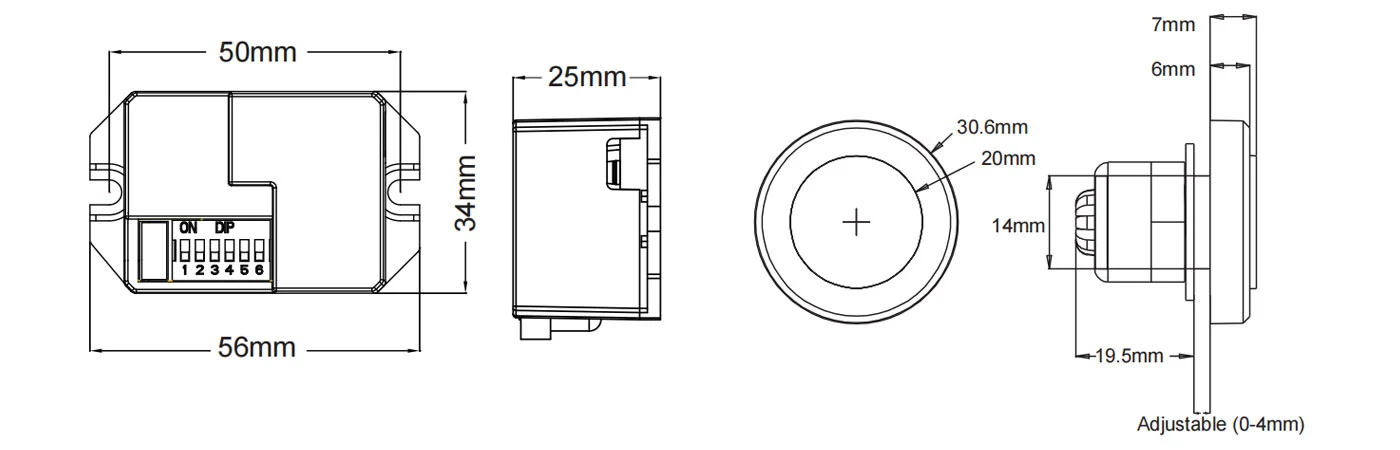

தயாரிப்பு அளவு
சுருக்கம்
இது மிகத் துல்லியமான டிஜிட்டல் மைக்ரோவேவ் சென்சார் ஆகும், இதன் கண்டறிதல் வரம்பு 360° மற்றும் வேலை செய்யும் அதிர்வெண் 5.8GHz ஆகும். இது டாப்ளர் கொள்கையை அடிப்படையாகக் கொண்டது, இது உமிழ்வு மற்றும் பெறுதலை ஒருங்கிணைக்கிறது. இது MCU (மைக்ரோ கண்ட்ரோல் யூனிட்) ஐ ஏற்றுக்கொள்கிறது, இது அதன் துல்லியத்தை பெரிதும் அதிகரிக்கிறது மற்றும் அதன் தவறு விகிதத்தை குறைக்கிறது. இது தோற்றத்தில் மென்மையானது மற்றும் கட்டமைப்பில் கச்சிதமானது. இது சுயாதீனமாக சுமைகளுடன் இணைக்கப்படலாம் அல்லது விளக்குகளுக்குள் விளக்குகளுக்குள் எளிதாக நிறுவப்படலாம் கண்ணாடி அல்லது பிளாஸ்டிக்கால் ஆனது. பாதுகாப்புப் பாதுகாப்பு அல்லது ஆற்றல் சேமிப்புக்காக இது பாசேஜ்வே, கழிவறை, லிஃப்ட், வீடு அல்லது பிற பொதுப் பகுதிகளில் பரவலாகப் பயன்படுத்தப்படுகிறது.
அம்சங்கள்
1.கதிர்வீச்சு அல்லாத தீங்கு: அதன் டிரான்ஸ்மிட்டர் சக்தி 0.2mW க்கும் குறைவாக உள்ளது, இது மனித உடலுக்கு எந்தத் தீங்கும் செய்யாது.
2.வலுவான எதிர்ப்பு குறுக்கீடு திறன், -15℃ -+70℃ வெப்பநிலை வரம்பில் வேலை செய்ய முடியும்.
3. அதிர்வெண் நிலையானது மற்றும் அதிர்வெண் வரம்பில் அதிர்வெண் சறுக்கல் ஏற்படாது.

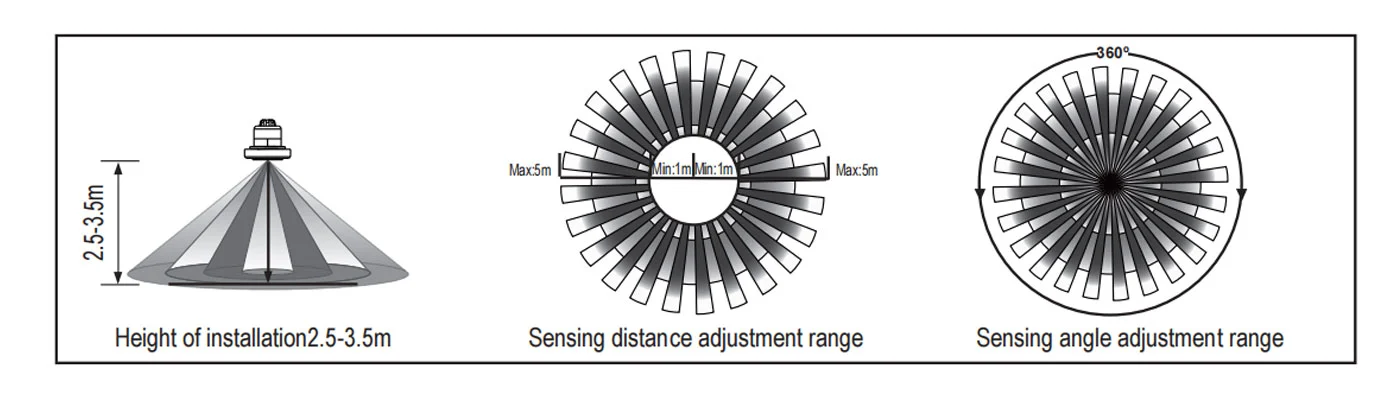

சென்சார் தகவல்

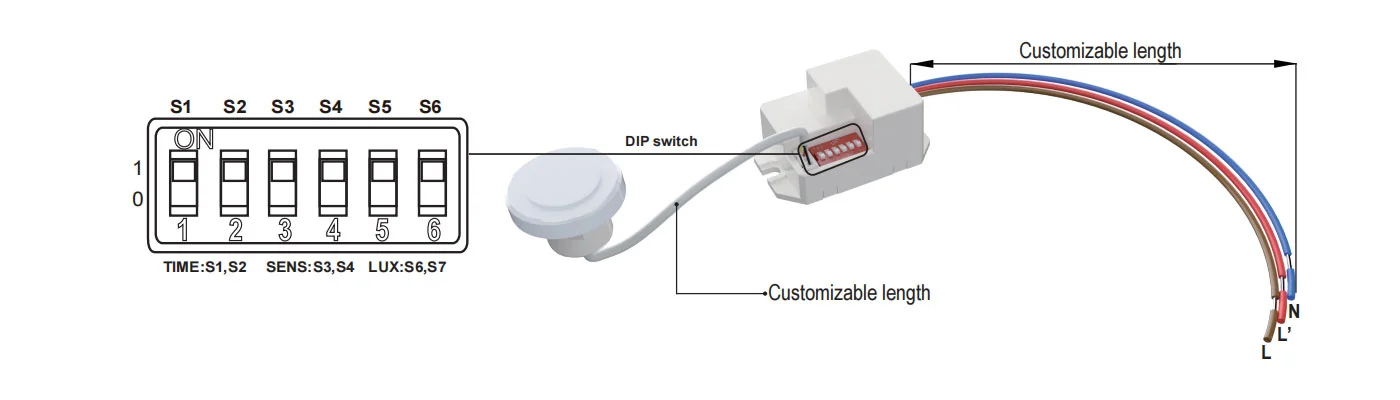

அமைக்கும் முறை: டிஐபி சுவிட்ச்
விவரக்குறிப்புகள்
=| சக்தி ஆதாரம் | 220-240VAC |
| சக்தி அதிர்வெண் | 50 ஹெர்ட்ஸ் |
| எச்எஃப் அமைப்பு | 5.8GHz (மைய அதிர்வெண்)CW மின்சார அலை, ISM இசைக்குழு |
| மதிப்பிடப்பட்ட சுமை | 800W Max.tungsten 200W Max.fluorescent& LED |
| பாதுகாப்பு நிலை | IP20, வகுப்பு II |
| நிறுவல் உட்கார்ந்து | உட்புறத்தில், உச்சவரம்பு ஏற்றுதல் |
| பரிமாற்ற சக்தி | <0.2mW |
| கண்டறிதல் கோணம் | 360° |
| கண்டறிதல் வரம்பு | 1m-2m-4m-5m (ஆரம்.) (சரிசெய்யக்கூடியது) |
| நேர அமைப்பு | 8 நொடி-3 நிமிடம்-10நிமி-15நிமி, (சரிசெய்யக்கூடியது) |
| ஒளி-கட்டுப்பாடு | 10LUX-50LUX- >2000LUX, (சரிசெய்யக்கூடியது |
| மின் நுகர்வு | தோராயமாக.0.5W |
| வேலை வெப்பநிலை | -15°C~+70°C |
நேர அமைப்பு S1 S2
இதை 8 வினாடிகள் முதல் 15 நிமிடங்கள் வரை வரையறுக்கலாம். இந்த நேரம் முடிவதற்குள் கண்டறியப்பட்ட எந்த இயக்கமும் டைமரை மீண்டும் தொடங்கும். கண்டறிதல் வரம்பை சரிசெய்வதற்கும் நடைப் பரிசோதனை செய்வதற்கும் குறுகிய நேரத்தைத் தேர்ந்தெடுக்க பரிந்துரைக்கப்படுகிறது. சுவிட்சை ஆன் ஆக அமைக்க “1”, ஆஃப் என்றால் “0”.
இது முக்கியமாக சிக்னல் கண்டறியப்பட்ட தருணத்திலிருந்து தாமத நேரத்தைச் சரிசெய்வதற்கும், லைட் ஆட்டோ-ஆஃப் வரை லைட் ஆட்டோ-ஆன் செய்வதற்கும் ஆகும். உங்கள் நடைமுறை தேவைக்கு தாமத நேரத்தை நீங்கள் வரையறுக்கலாம். ஆனால், ஆற்றல் சேமிப்பிற்காக நேரத்தை தாமதப்படுத்துவது நல்லது, ஏனெனில் மைக்ரோவேவ் சென்சார் தொடர்ச்சியான உணர்திறன் செயல்பாட்டைக் கொண்டுள்ளது, அதாவது தாமத நேரம் முடிவதற்குள் கண்டறியப்பட்ட எந்த இயக்கமும் டைமரை மீண்டும் தொடங்கும், மேலும் கண்டறியும் வரம்பில் மனிதர்கள் இருந்தால் மட்டுமே ஒளி தொடர்ந்து இருக்கும்.
கண்டறிதல் வரம்பு அமைப்பு (உணர்திறன்) S3 S4
கண்டறிதல் வரம்பு என்பது 3 மீ உயரத்தில் நிறுவப்படும் போது தரையில் வார்க்கும் தோராயமான வட்டத்தின் ஆரங்களை விவரிக்கப் பயன்படுத்தப்படும் சொல். சுவிட்சை ஆன் ஆக அமைக்க “1”, ஆஃப் என்றால் “0”.
குறிப்பு: இந்த தயாரிப்பைப் பயன்படுத்தும் போது, தயவு செய்து உணர்திறனை (கண்டறிதல் வரம்பு) பொருத்தமான மதிப்பிற்குச் சரிசெய்யவும், ஆனால் வீசும் இலைகள் மற்றும் திரைச்சீலைகள், சிறிய விலங்குகள் அல்லது பவர் கிரிட் மற்றும் மின் சாதனங்களின் குறுக்கீடு மூலம் தவறான இயக்கத்தை எளிதில் கண்டறிவதால் ஏற்படும் அசாதாரண எதிர்வினையைத் தவிர்க்கவும். மேலே குறிப்பிட்டுள்ள அனைத்தும் பிழை எதிர்வினைக்கு வழிவகுக்கும். தயாரிப்பு சாதாரணமாக வேலை செய்யாதபோது, தயவுசெய்து உணர்திறனை சரியான முறையில் குறைக்க முயற்சிக்கவும், பின்னர் அதைச் சோதிக்கவும். மனித இயக்கம் சென்சார் தூண்டலை ஏற்படுத்தும், எனவே நீங்கள் செயல்பாட்டு சோதனையின் கீழ், தூண்டல் பகுதியை விட்டு வெளியேறவும் மற்றும் சென்சார் தொடர்ச்சியான வேலையைத் தடுக்க இயக்கத்தை உருவாக்க வேண்டாம்.
ஒளி-கட்டுப்பாட்டு அமைப்பு S5 S6
இது 10~>2000 LUX வரம்பில் வரையறுக்கப்படலாம். சுவிட்சை ஆன் ஆக அமைக்க “1”, ஆஃப் என்றால் “0”.
இந்த கையேடு இந்த தயாரிப்பின் தற்போதைய உள்ளடக்க நிரலாக்கத்திற்கானது, அறிவிப்பு இல்லாமல் உற்பத்தியாளருக்கு ஏதேனும் மாற்றங்கள் மற்றும் மாற்றங்கள் உள்ளன!
நிறுவனத்தின் அனுமதியின்றி வேறு எந்த நோக்கத்திற்காகவும் அறிவுறுத்தல் கையேட்டின் உள்ளடக்கங்களை நகலெடுப்பது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.
| தவறு | தோல்வி காரணம் | தீர்வு |
| சுமை வேலை செய்யவில்லை. | ஒளி-வெளிச்சம் தவறாக அமைக்கப்பட்டுள்ளது. | சுமை அமைப்பை சரிசெய்யவும். |
| சுமை உடைந்துவிட்டது. | சுமையை மாற்றவும். | |
| மின்சாரம் நிறுத்தப்பட்டுள்ளது. | சக்தியை இயக்கவும். | |
| சுமை எல்லா நேரத்திலும் வேலை செய்கிறது. | கண்டறிதல் பகுதியில் தொடர்ச்சியான சமிக்ஞை உள்ளது. | அமைப்புகளைச் சரிபார்க்கவும் கண்டறிதல் பகுதி. |
| சுமை இருக்கும்போது வேலை செய்கிறது இயக்க சமிக்ஞை கண்டறியப்படவில்லை. | விளக்கு சரியாக நிறுவப்படவில்லை, அதனால் சென்சார் தோல்வியடைகிறது நம்பகமான சமிக்ஞைகளைக் கண்டறியவும். | நிறுவல் இடத்தை மீண்டும் சரிசெய்யவும். |
| நகரும் சமிக்ஞை சென்சார் மூலம் கண்டறியப்படுகிறது (இயக்கம் சுவரின் பின்னால், சிறிய பொருட்களின் இயக்கம் போன்றவை) | கண்டறிதல் பகுதியின் அமைப்புகளைச் சரிபார்க்கவும். | |
| இயக்க சமிக்ஞை கண்டறியப்பட்டால் சுமை வேலை செய்யாது. | இயக்க வேகம் மிக வேகமாக உள்ளது அல்லது வரையறுக்கப்பட்ட கண்டறிதல் பகுதி மிகவும் சிறியதாக உள்ளது. | கண்டறிதல் பகுதியின் அமைப்புகளைச் சரிபார்க்கவும். |
எச்சரிக்கை! பின்வரும் சூழ்நிலைகள் பிழை எதிர்வினைக்கு வழிவகுக்கும்.
1. ராக்கிங் பொருளில் நிறுவப்பட்டிருப்பது பிழை எதிர்வினைக்கு வழிவகுக்கும்.
2. காற்றினால் அசைக்கப்படும் திரைச்சீலையானது பிழை எதிர்வினைக்கு வழிவகுக்கும். நிறுவுவதற்கு பொருத்தமான இடத்தைத் தேர்ந்தெடுக்கவும்.
3. ட்ராஃபிக் பிஸியாக இருக்கும் இடத்தில் நிறுவப்பட்டிருப்பது பிழை எதிர்வினைக்கு வழிவகுக்கும்.
4. அருகிலுள்ள சில உபகரணங்களால் உற்பத்தி செய்யப்படும் தீப்பொறிகள் பிழை எதிர்வினைக்கு வழிவகுக்கும்.
● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● பாதுகாப்பு நோக்கங்களுக்காக, நிறுவல் மற்றும் அகற்றும் நடவடிக்கைகளுக்கு முன் மின்சக்தியை துண்டிக்கவும்.
● முறையற்ற செயல்பாட்டினால் ஏற்படும் இழப்புகளுக்கு, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்க மாட்டார்.
