PDLUX மேம்படுத்தப்பட்ட PD-V9H/PD-V9P/PD-V9S எக்ஸ்-பேண்ட் டாப்ளர் உணர்திறன் தொகுதிகள், விருப்பமான பின்-இலவச பதிப்பு வெளியிடப்பட்டது

Ningbo PDLUX எலக்ட்ரானிக் டெக்னாலஜி அதிகாரப்பூர்வமாக PD-V9H, PD-V9P மற்றும் PD-V9S உள்ளிட்ட சுத்திகரிக்கப்பட்ட PD-V9 எக்ஸ்-பேண்ட் டாப்ளர் ரேடார் சென்சார்களை அறிமுகப்படுத்துகிறது. விருப்பமான பின்-இலவச தனிப்பயனாக்கலுடன் பல்வேறு முள் தளவமைப்புகள் மற்றும் இரண்டு முக்கிய அதிர்வெண் விருப்பங்களைக் கொண்டுள்ளது, இந்தத் தொடர் உலகளாவிய மின்னணு உற்பத்தியாளர்களிடமிருந்து பல்வேறு PCB தளவமைப்புத் தேவைகளைப் பூர்த்தி செய்கிறது.

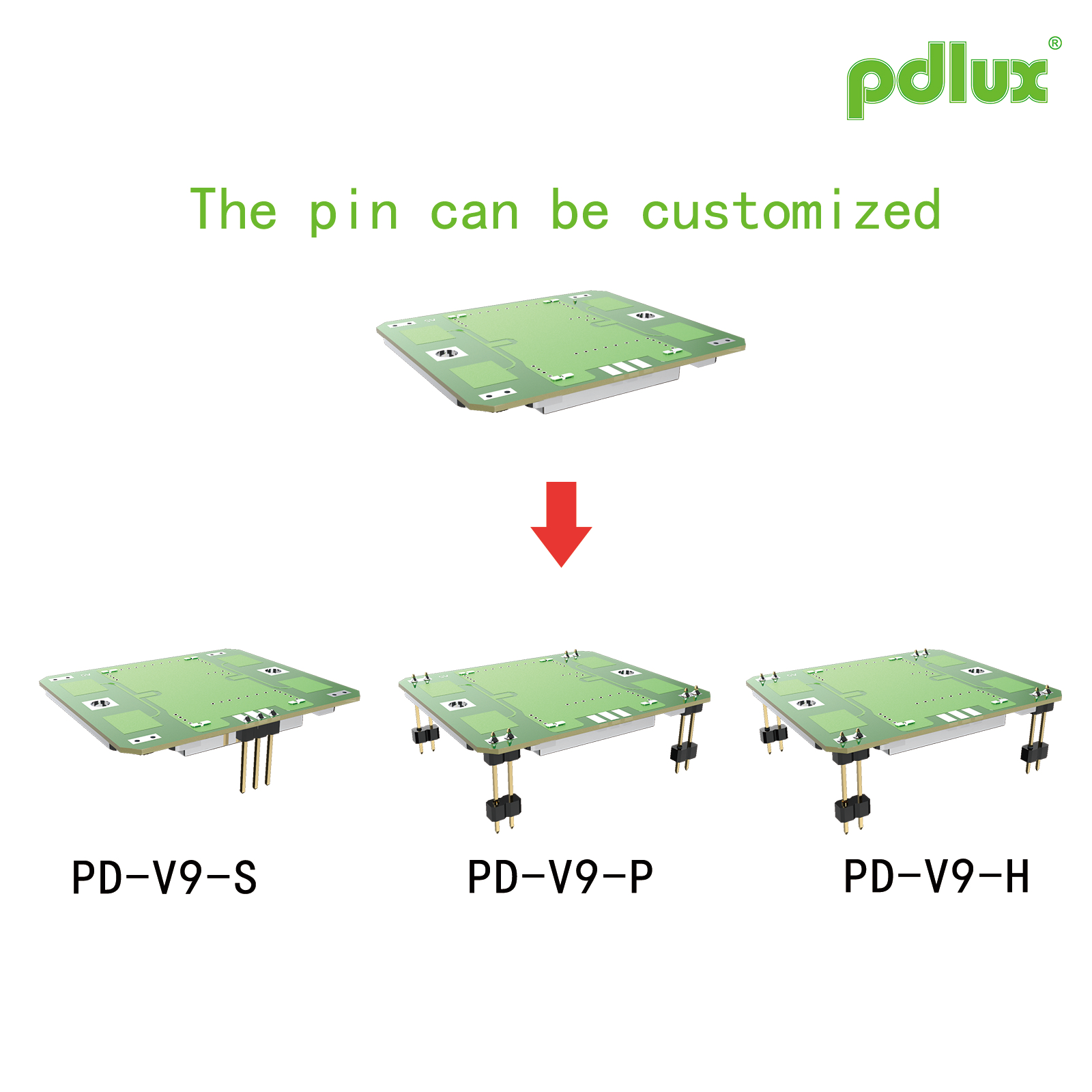

முக்கிய வேறுபாடு: பின் தளவமைப்பு மற்றும் அதிர்வெண் தேர்வு

மூன்று மாடல்களும் ஒரே சுற்று, ஆண்டெனா மற்றும் மின் செயல்திறன் ஆகியவற்றைக் கொண்டுள்ளன, பிராந்திய ரேடியோ தரநிலைகளுக்கு ஏற்றவாறு பின் சுருதி மற்றும் இயக்க அதிர்வெண் ஆகியவற்றில் மட்டுமே வேறுபாடுகள் உள்ளன:

PD-V9H:10.587GHz±10MHz (EU நிலையான அதிர்வெண்), X1=3.4mm, X2=9.8mm பின் இடைவெளி பொதுவான ஐரோப்பிய & அமெரிக்க PCB வடிவமைப்பிற்கு

PD-V9P:10.525GHz±20MHz (உலகளாவிய உலகளாவிய அதிர்வெண்), கச்சிதமான X1=3mm, X2=8.9mm பின்கள் PCB தடம் சேமிக்க

PD-V9S:10.525GHz±20MHz, லெகசி சென்சார்களின் நேரடி டிராப்-இன் மாற்றத்திற்கான நிலையான 3.4/9.8mm பின் தளவமைப்பு

தனிப்பயன் விருப்பம்:SMD மவுண்டிங்கிற்கான பின் இல்லாத வெற்று தொகுதிகள் கோரிக்கையின் பேரில் கிடைக்கும்; X3 அளவை வாடிக்கையாளர் விவரக்குறிப்புகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்.

அனைத்து PD-V9 தொடர்களுக்கான ஒருங்கிணைந்த சுப்பீரியர் விவரக்குறிப்புகள்

டிஆர்ஓ மின்கடத்தா ரெசனேட்டர் ஆஸிலேட்டர் மற்றும் ஒருங்கிணைந்த பேட்ச் ஆண்டெனாவுடன் கட்டப்பட்டது, முழு வீச்சும் நிலையான விவரக்குறிப்புகளைப் பகிர்ந்து கொள்கிறது:

வழங்கல் மின்னழுத்தம்: DC5V±0.5V, வழக்கமான மின்னோட்டம் 32mAக்குக் கீழே; PWM பவர் மோட் அதி-குறைந்த மின் நுகர்வுக்கு துணைபுரிகிறது

· வழக்கமான EIRP:13dBm(20mW), பெறும் உணர்திறன் -90dBc, இரண்டாவது ஹார்மோனிக் ≤-40dBm

· இயக்க வெப்பநிலை: -30℃~+55℃ வழக்கமான வரம்பு, -40℃ இலிருந்து +80℃ வரை நீட்டிக்கப்பட்டுள்ளது

பீம் கோணம்: 36° மின்-விமானம், 72° எச்-விமானம்; நெகிழ்வான மவுண்டிங் கோணம் கிடைக்கிறது

· RoHS சான்றளிக்கப்பட்டது மற்றும் உலகளாவிய சந்தை ஒப்புதலுக்காக ETS 300 440 உடன் இணங்குகிறது

பரந்த பயன்பாட்டுக் காட்சிகள்

தானியங்கி கதவுகள், மோஷன்-சென்சார் விளக்குகள், பாதுகாப்பு அலாரங்கள், IoT இருப்பு உணரிகள் மற்றும் வேகத்தைக் கண்டறியும் கருவிகளுக்கு ஏற்றது. பழைய ரேடார் தொகுதிகளை மாற்றும் போது, ​​பயனர்கள் MCU குறியீடு திருத்தம் இல்லாமல் உணர்திறன் சிக்கல்களைத் தீர்க்க பெருக்கி ஆதாயத்தை மாற்றியமைக்க வேண்டும், இது வளர்ச்சிச் செலவுகளை வெகுவாகக் குறைக்கிறது.
