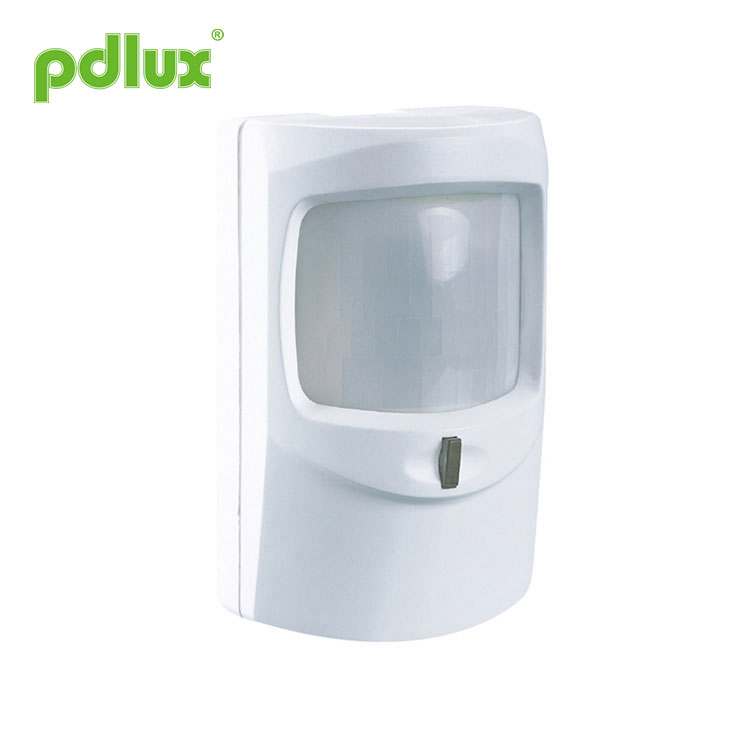

செயலற்ற அகச்சிவப்பு டிடெக்டர் அலாரம்

PD-AL6 சென்சார் அலாரம் அறிவுறுத்தல்

சுருக்கம் தயாரிப்பு ஒரு புதிய வகை சென்சார் சுவிட்ச் ஆகும்; இது அகச்சிவப்பு ஆற்றல் கண்டறிதல், IC மற்றும் SMD தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது. தயாரிப்பின் கண்டறியும் வரம்பிற்குள் ஒருவர் நுழையும் போது, ​​அகச்சிவப்பு சென்சார் வேலை மற்றும் அதன் பொருந்திய கட்டுப்பாட்டு அலகுக்கான வெளியீட்டு சமிக்ஞை, கட்டுப்பாட்டு அலகு அலாரம் செய்யும்.

உயர் குறுக்கீடு நோய் எதிர்ப்பு சக்தி;
· டேம்பர் சுவிட்ச்;
·தவறான அலாரம் வடிவமைப்பைத் தடுக்கவும்: ஜம்பர் செட்டிங் மூலம் அவுட்புட் செய்ய ஒருமுறை அல்லது இரண்டு முறை சென்ஸிங்கைத் தேர்ந்தெடுக்கலாம்.
· நிறுவல் நெகிழ்வான மற்றும் வசதியான;

விவரக்குறிப்புகள்

சக்தி ஆதாரம்: 8~16V/DC
வார்ம் அப் நேரம்: 60 வினாடிகள்
கண்டறிதல் கோணம்: 140°
நிறுவல் உயரம்: 1.5~3.5மீ
கண்டறிதல் வரம்பு:12மீ(அதிகபட்சம்)
வேலை வெப்பநிலை:-10℃~+40℃
எழுப்பும் ஈரப்பதம்:<93%RH

சென்சார் தகவல்

மவுண்டிங்

இறுதி திருகு அவிழ்த்து முன் அட்டையைத் திறக்கவும்;
திருகு நிர்ணயம் PCB தளர்த்த;
பிசிபியை இறுதி மேற்பரப்பில் அகற்றி, பிசிபியை வெளியே எடுக்கவும்;
பின் அட்டையில் துளை கிராசிங்-லைன் துளைகள்;
பின் அட்டையின் பின்புறத்தில் அமைந்துள்ள வயர் ஸ்லாட்டுடன் வயரை இயக்கி, அதன் தயாரிக்கப்பட்ட துளை வழியாகச் செருகவும்.
தேர்ந்தெடுக்கப்பட்ட நிலையில் பின் அட்டையை சரிசெய்யவும்;
பின்வரும் வரைபடத்தின்படி டெர்மினல் பிளாக்குடன் பவர் மற்றும் சிக்னல் வயரை இணைக்கவும், பிசிபியை பின் அட்டையாக மாற்றவும்.; செங்குத்து சரிசெய்தலை அமைக்கவும் மற்றும் PCB திருகு இறுக்கவும்;
முன் அட்டையை மூடி, திருகு இறுக்கவும்.

இணைப்பு-கம்பி

டெர்மினல் 1 எதிர்மறை மின்னழுத்தத்துடன் இணைக்கிறது "-" டெர்மினல் 2 நேர்மறை மின்னழுத்தத்துடன் இணைக்கிறது “+” டெர்மினல் 3&4 — டேம்பர் சிக்னல் கம்பி கட்டுப்பாட்டு அலகுடன் இணைக்கவும்，முன் அட்டையை மூடும் போது, ​​சிக்னல் வயர் நேரடியாக இணைக்கப்பட்டுள்ளது, முன் அட்டையைத் திறக்கும்போது, இணைப்பு துண்டிக்கப்பட்டு, கட்டுப்பாட்டு அலகுக்கு ஒரு சிக்னலைக் கொடுக்கும். டெர்மினல் 5&6 - ரிலே சென்சார் வெளியீட்டு முனையம்.

ஜம்பர் அமைப்பு

டேம்பர் சோதனை

1.இறுக்கப்படாமல், டிடெக்டரை மூடு;
2.கட்டுப்பாட்டு அலகு "ஆயுத" முறையில் அமைக்கவும்;
3.முன் அட்டையை அகற்றவும், டேம்பர் சுவிட்ச் கட்டுப்பாட்டு அலகு அலாரம் செய்ய செயல்படுத்தும்;
4.முன் அட்டையை மூடு, கட்டுப்பாட்டு அலகு எச்சரிக்கையாக நிறுத்தப்படும்

நடை சோதனை

1. பவரை இயக்கவும், எல்.ஈ.டி சிவப்பு நிறமாகவும், ஒவ்வொரு 0.5 வினாடிக்கும் ஒருமுறை ப்ளாஷ் ஆகவும், 60 வினாடிகளுக்குப் பிறகு யூனிட் நிலையான நிலைக்கு நுழைகிறது;
2. ஜம்பரை "உணர்வு ஒருமுறை அவுட்புட்" நிலையில் அமைக்கவும், நடக்கவும் கண்டறிதல் புலத்தில், யூனிட் சிக்னலை ஒருமுறை கண்டறிந்தால், சிக்னல் அவுட்புட் மற்றும் எல்இடி லைட் ஆரஞ்சு;
3. ஜம்ப்பரை "உருவாக்கத்திற்கு இருமுறை" என்ற நிலையில் அமைக்கவும், கண்டறியும் புலத்தில் நடக்கவும், யூனிட் ஒரு முறை சிக்னலைக் கண்டறிந்தால், எல்இடி வெளிர் பச்சை, பின்னர் 15 வினாடிகளுக்குள் அது இரண்டாவது சிக்னலைக் கண்டறியும் போது, ​​சிக்னல் வெளியீடு மற்றும் எல்இடி ஒளி ஆரஞ்சு.

குறிப்பு

நேரடி வலுவான காற்று ஓட்டம், நிலையற்ற வெப்பநிலை ஆதாரங்கள் மற்றும் நேரடி சூரிய ஒளி ஆகியவற்றிற்கு கண்டறிதலை வெளிப்படுத்துவதைத் தவிர்க்கவும்.

● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● நிறுவல் மற்றும் அகற்றும் செயல்பாடுகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
● பாதுகாப்பு காரணங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்தவும்.
● முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.

தயாரிப்பின் தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாறுவதற்கு சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும் போது, ​​தேவையற்ற வடிவமைப்புகளில் கவனம் செலுத்தி, சிக்கல்களைத் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
