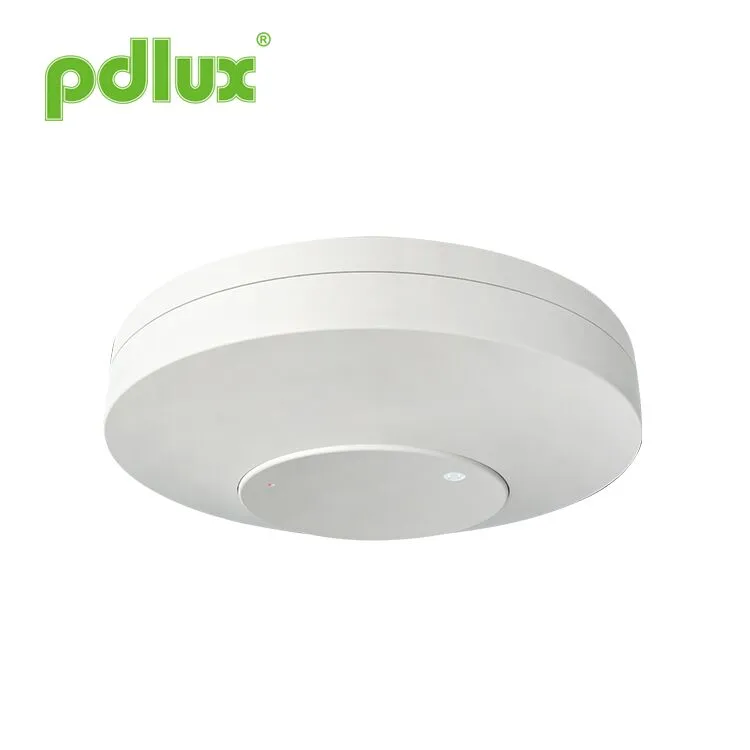

PDLUX PD-M330-C 5.8GHZ MMWAVE மனித இருப்பு கண்டுபிடிப்பான்
ஒரு குறிப்பிட்ட பகுதியில் உள்ளவர்களைக் கண்டறிய FMCW ஐப் பயன்படுத்தவும். ரேடார் சமிக்ஞை செயலாக்கத்தை துல்லியமான மனித கண்டறிதல் வழிமுறையுடன் இணைப்பதன் மூலம், அதிக உணர்திறன் மனித கண்டறிதலை அடைய முடியும், இது நகரும் மற்றும் நிலையான மனித இலக்குகளைக் கண்டறிய முடியும். கண்டறிதல் வரம்பில் சுவாசம் மற்றும் இதயத் துடிப்பு போன்ற குணாதிசயங்களைக் கொண்ட உயிரியல் இருப்பு (முக்கியமாக மனித உடல்) கண்டறியப்படுகிறது, இதனால் தூக்க மக்கள் உட்பட உடல் அசைவுகள் இல்லாமல் மனித உடலை உணர முடியும்.
மாதிரி:PD-M330-C
விசாரணையை அனுப்பு
சுருக்கம்
ஒரு குறிப்பிட்ட பகுதியில் உள்ளவர்களைக் கண்டறிய FMCW ஐப் பயன்படுத்தவும். ரேடார் சமிக்ஞை செயலாக்கத்தை துல்லியமான மனித கண்டறிதல் வழிமுறையுடன் இணைப்பதன் மூலம், அதிக உணர்திறன் மனித கண்டறிதலை அடைய முடியும், இது நகரும் மற்றும் நிலையான மனித இலக்குகளைக் கண்டறிய முடியும். கண்டறிதல் வரம்பில் சுவாசம் மற்றும் இதயத் துடிப்பு போன்ற குணாதிசயங்களைக் கொண்ட உயிரியல் இருப்பு (முக்கியமாக மனித உடல்) கண்டறியப்படுகிறது, இதனால் தூக்க மக்கள் உட்பட உடல் அசைவுகள் இல்லாமல் மனித உடலை உணர முடியும்.
விவரக்குறிப்புகள்
| இயக்க அதிர்வெண்: | 5.8GHz |
| மதிப்பிடப்பட்ட சுமை: | 800W (எதிர்ப்பு)/300W (கொள்ளளவு) |
| மதிப்பிடப்பட்ட மின்னழுத்தம்: | 100-240 வி ஏசி, 50/60 ஹெர்ட்ஸ் |
| வெளியீட்டு சிக்னல்: | ஆன்/ஆஃப் சுவிட்ச் |
| காத்திருப்பு மின் நுகர்வு: | <0.4W |
| நிறுவல் உயரம்: | 2.5-6 மீ |
| கண்டறிதல் ஆரம்: | > 2-6 மீ (சரிசெய்யக்கூடியது) |
| ஒளி கட்டுப்பாட்டு வரம்பு: | 5-300 லக்ஸ் - பகல்நேரம் |
| தாமதமாக பணிநிறுத்தம்: | 10 வினாடிகள் முதல் 8 நிமிடங்கள் வரை (தாமத பணிநிறுத்தத்தை அமைக்கவும் தேவைக்கேற்ப நேரம்) |
| பாதுகாப்பு நிலை: | ஐபி 20 |

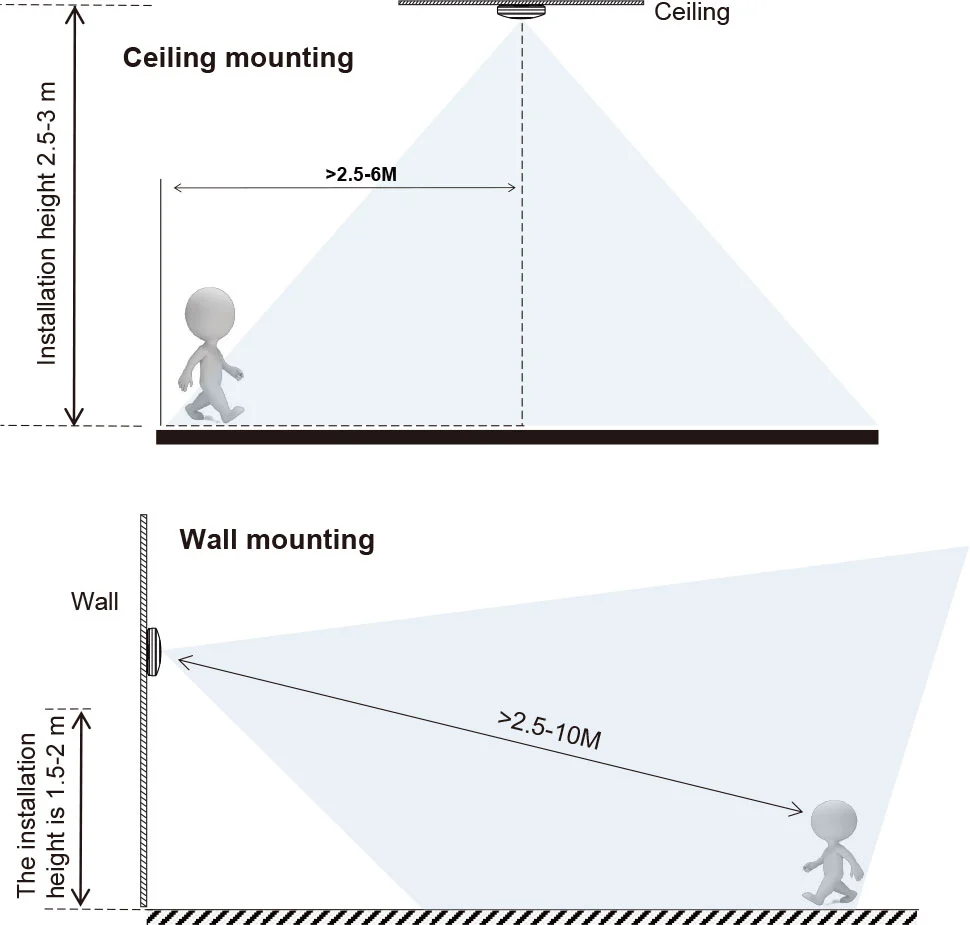

கண்டறிதல் பகுதி விநியோகத்தின் திட்ட வரைபடம்
செயல்பாடு
பகல் மற்றும் இரவு தானாக அடையாளம் காணவும். உங்கள் விருப்பத்திற்கு ஏற்ப சுற்றுப்புற ஒளியை சரிசெய்ய முடியும்: சூரியனுக்கு (அதிகபட்சம்) திரும்பும்போது, அது பகல் நேரத்திலும் இரவிலும் வேலை செய்யும். சந்திரனுக்கு (நிமிடம்) திரும்பும்போது, அது 10 லக்ஸ் சூழ்நிலைக்கு குறைவாகவே செயல்படும். சரிசெய்தலைப் பொறுத்தவரை, சோதனை வழியைப் பார்க்கவும்.
நேர-இறப்பு தொடர்ந்து சேர்க்கப்படுகிறது: முதல் தூண்டலுக்குப் பிறகு இது இரண்டாவது தூண்டல் சமிக்ஞையைப் பெறும்போது, இது முதல் முறையாக தாமதமாக நேரத்தை கணக்கிடும். (நேரத்தை அமைக்கவும்)
தாமத சரிசெய்தல்: தேவைக்கேற்ப அமைக்கலாம். குறைந்தபட்ச மதிப்பு 10 வினாடிகள், மற்றும் அதிகபட்ச மதிப்பு 8 நிமிடங்கள் ஆகும்

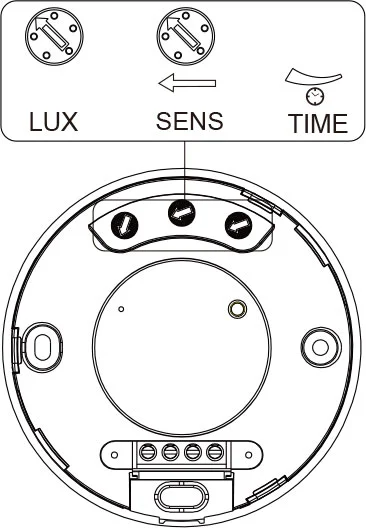

(1) ஒளி கட்டுப்பாட்டு அமைப்பு
வேலை ஒளியை சரிசெய்யவும். அதை அதிகரிக்க கடிகார திசையில் திருப்பி, அதைக் குறைக்க கடிகார திசையில் மாற்றவும். மினிக்கு திரும்பும்போது, அது 10 லக்ஸ் பற்றி ஒளி கட்டுப்பாட்டுக்கு கீழே மட்டுமே செயல்படும், அதிகபட்சமாக மாறும்போது, அது எந்த ஒளி கட்டுப்பாட்டையும் வேலை செய்யும்.
(2) நேர அமைப்பு
சுமை வேலையின் நேர அமைப்பை சரிசெய்யவும். அதை அதிகரிக்க கடிகார திசையில் திருப்பி, அதைக் குறைக்க எதிரெதிர் திசையில் மாற்றவும். அதிகபட்சமாக மாறும் போது நேர அமைப்பு 8 நிமிடங்கள், மற்றும் நேரத்திற்கு 10 செக் ஆகும்.
(3) கண்டறிதல் வரம்பு அமைப்பு (உணர்திறன்)
எதிரெதிர் திசையில் கீழே திரும்பும்போது கண்டறிதல் தூரம் குறைந்தபட்சம், மற்றும் கடிகார திசையில் கீழே திரும்பும்போது அதிகபட்சம்.
ரேடார் கண்டறிதல் இலக்கின் அதிகபட்ச வரம்பு மனித உடலுக்கும் சென்சாருக்கும் இடையில் 6 மீ நேர் கோடு தூரம், மற்றும் கண்டறிதல் வரம்பு 2-6 மீ.
குறிப்பு: ஒளி தானாக அணைக்கப்படும் போது, சென்சார் மற்றொரு இயக்கத்தைக் கண்டறியத் தயாராக இருப்பதற்கு 1 வினாடி ஆகும், அதாவது 1 வினாடிகள் கழித்து கண்டறியப்பட்ட சமிக்ஞை மட்டுமே ஒளி தானாகவே இருக்க முடியும்.
இது முக்கியமாக சமிக்ஞை கண்டறியப்பட்ட தருணத்திலிருந்து தாமத நேரத்தை சரிசெய்தல் மற்றும் ஒளி தானாகவே ஒளிரும் வரை ஒளிரும். உங்கள் நடைமுறை தேவைக்கு தாமத நேரத்தை நீங்கள் வரையறுக்கலாம். ஆனால் எரிசக்தி சேமிப்புக்கான தாமத நேரத்தை நீங்கள் குறைப்பீர்கள், ஏனெனில் அகச்சிவப்பு சென்சார் தொடர்ச்சியான உணர்திறன் செயல்பாட்டைக் கொண்டிருப்பதால், அதாவது தாமத நேரத்திற்கு முன் கண்டறியப்பட்ட எந்தவொரு இயக்கமும் டைமரை மீண்டும் தொடங்கும், மேலும் கண்டறிதல் வரம்பில் மனிதர்கள் இருந்தால் மட்டுமே ஒளி இருக்கும்.

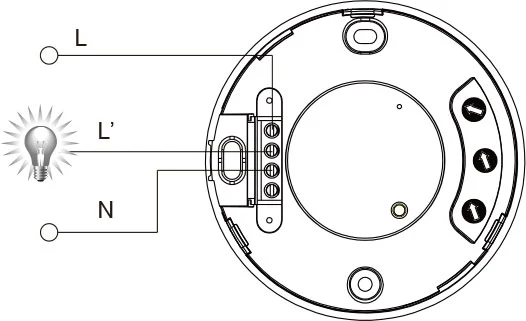

இணைப்பு-கம்பி வரைபடம்
N n, L சக்தியுடன் இணைக்கவும்;
N n, l ’ஐ சுமையுடன் இணைக்கவும்.

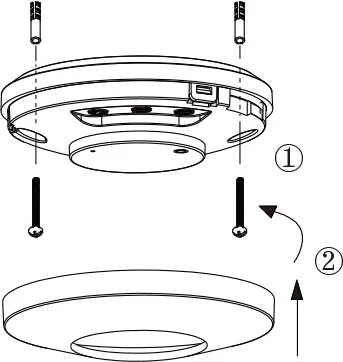

நிறுவல் வழிமுறை
குறிப்பு:
சுவிட்ச் ஆஃப் சக்தியை நிறுவுவதற்கு முன்
சோதனை
1.. லக்ஸ் குமிழியை கடிகார திசையில் அதிகபட்சமாக (சூரியன்) மாற்றவும். நேரக் குமிழ் எதிர்ப்பு கடிகார திசையில் குறைந்தபட்சமாக மாற்றவும். சென்சார் குமிழியை கடிகார திசையில் அதிகபட்சமாக மாற்றவும்.
2. சக்தியுக்குப் பிறகு, தொடர்ச்சியான சமிக்ஞை எதுவும் கண்டறியப்படவில்லை என்றால், கட்டுப்படுத்தப்பட்ட சுமை 10 வினாடிகள் முதல் 8 நிமிடங்களுக்குப் பிறகு வேலை செய்வதை நிறுத்திவிடும்.
3. கண்டறியப்பட்டதும், சுமை வேலை செய்கிறது மற்றும் காட்டி ஒளி இயக்கத்தில் உள்ளது. 10 வினாடிகள் முதல் 8 நிமிடங்களுக்குப் பிறகு, தொடர்ச்சியான சமிக்ஞை எதுவும் கண்டறியப்படவில்லை என்றால், காட்டி ஒளி வேலை செய்வதை நிறுத்துகிறது. 10 விநாடிகளுக்குப் பிறகு ஒரு சமிக்ஞை கண்டறியப்பட்டால், சுமை வேலை செய்யத் தொடங்க வேண்டும், காட்டி ஒளி ஒளிர வேண்டும், மேலும் 5 வினாடிகள் முதல் 8 நிமிடங்களுக்குப் பிறகு வேலை செய்வதை நிறுத்துங்கள். இந்த நேரத்தில், தொடர்ச்சியான சமிக்ஞை எதுவும் கண்டறியப்படவில்லை.
4. லக்ஸ் குமிழியை எதிரெதிர் திசையில் குறைந்தபட்சமாக சுழற்றுங்கள். சோதனை 10lux அல்லது அதற்கு மேல் நடத்தப்பட்டால், தூண்டல் சுமை வேலை செய்வதை நிறுத்திய பின் சுமை செயல்படக்கூடாது; ஆனால் கண்டறிதல் சாளரத்தை ஒரு ஒளிபுகா பொருள் (துண்டு, முதலியன) மூலம் மறைத்தால், சுமை வேலை செய்யும். உணர்திறன் சமிக்ஞைகள் இல்லாத நிலையில், சுமை 10 வினாடிகள் முதல் 8 நிமிடங்களுக்குள் வேலை செய்வதை நிறுத்த வேண்டும்.
இந்த கையேடு இந்த தயாரிப்பின் தற்போதைய உள்ளடக்க நிரலாக்கத்திற்கானது, அறிவிப்பு இல்லாமல் உற்பத்தியாளருக்கு ஏதேனும் மாற்றங்கள் மற்றும் மாற்றங்கள் உள்ளன!
நிறுவனத்தின் அனுமதியின்றி வேறு எந்த நோக்கத்திற்காகவும் அறிவுறுத்தல் கையேட்டின் உள்ளடக்கங்களை நகலெடுப்பது கண்டிப்பாக தடைசெய்யப்பட்டுள்ளது.
