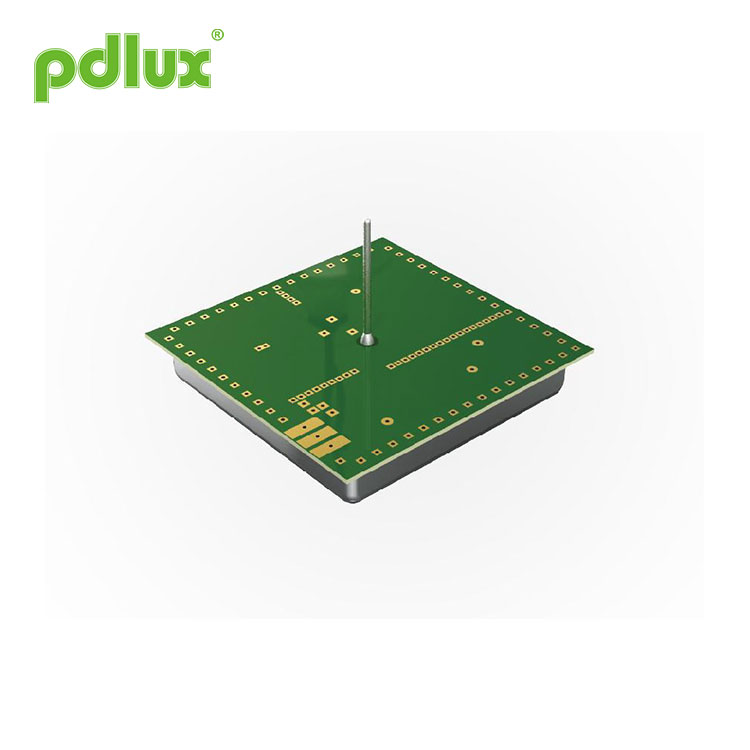

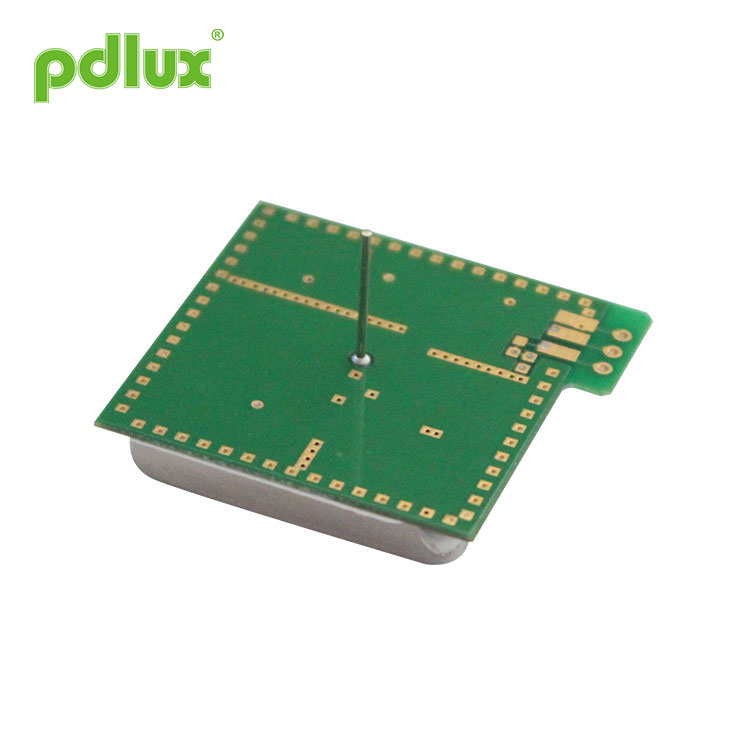

PDLUX PD-V1 உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி
PDLUX PD-V1 உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி என்பது ஒரு சி-பேண்ட் இரு-நிலையான டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி ஆகும் .இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO) .இந்த தொகுதி - இது உள்ளமைக்கப்பட்ட பெருக்கி சுற்று மற்றும் நேரடியாக வெளியிடுகிறது பெருக்க சமிக்ஞை, வெளிப்புற பெருக்கி சுற்று சேமிக்கிறது, சமிக்ஞை செயலாக்கத்தை எளிதாக்குகிறது மற்றும் கட்டுப்படுத்தியுடன் இணைப்பதை எளிதாக்குகிறது.
மாதிரி:PDLUX PD-V1
விசாரணையை அனுப்பு
PDLUX PD-V1 உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி is a C-Band Bi-Static Doppler transceiver module .It’s built-in Resonator Oscillator (CRO).This module，which uses the built-in amplifier circuit and directly outputs amplification signal, saves external amplifier circuit, makes signal processing simpler and makes it easier to connect with the controller.
PDLUX PD-V1 உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி is ideally suitable for occupancy sensor in automatic lighting switches. Ceiling Installation 5.8GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
|
Application of PDLUX PD-V1 உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி
நுண்ணறிவு சுவிட்ச்
wire குறைந்த வயர்லெஸ் சக்தி வெளியீடு |
EN 300440-V2.1.1ã € EN 62479：2010, RED உத்தரவு -2014 / 53 / eu எஃப்.சி.சி பகுதி 15.249 படி EN 62321 இன் படி, ROHS உத்தரவு -2011 / 65 / eu REACH உத்தரவு -1907 / 2006 / ec படி |
|
ஆண்டெனா பீம் பேட்டர்ன் (ஆம்னி-திசை)
|
தயாரிப்புகளின் அளவு
|
| அளவுரு | குறிப்புகள் | குறைந்தபட்சம் | வகை | அதிகபட்சம் | அலகுகள் | ||||
| அதிர்வெண் அமைப்பு | 1 | 5.75 | 5.80 | 5.85 | GHz | ||||
| கதிர்வீச்சு சக்தி (EIRP) | 1 | 0.10 | 0.12 | 0.15 | mW | ||||
| நேரத்தை அமைத்தல் |
|
5 |
|
10 | செல்வி | ||||
| சிக்னல் வலிமை பெறப்பட்டது | 2 | 150 | 200 | 300 | μVp-p | ||||
| சத்தம் | 3 | 100 | 150 | 200 | mVrms | ||||
| வழங்கல் மின்னழுத்தம் |
|
4.75 | 5.00 | 5.25 | வி.டி.சி. | ||||
| தற்போதைய நுகர்வு |
|
18 | 20 | 25 | mA | ||||
| துடிப்பு மீண்டும் அதிர்வெண் | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| துடிப்பு அகலம் | 4 | 15 | 50 | 70 | Ec செ | ||||
| இயக்க வெப்பநிலை |
|
-15 | 22 | 75 | ℃ | ||||
| எடை |
|
6.0 | 6.5 | 7.0 | g | ||||
குறிப்பு 1: கதிர்வீச்சு உமிழ்வுகள் எஃப்.சி.சி விதிகளை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளன.
Note2:The சிக்னல் வலிமை பெறப்பட்டது(RSS) is measured at the total 1 Ways path loss of 36dB.
குறிப்பு 3: சத்தம் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை வெளியீட்டு துறைமுகத்தில், ஒரு அனெகோயிக் அறைக்குள் அளவிடப்படுகின்றன.
குறிப்பு 4: துடிப்பு செயல்பாடு
