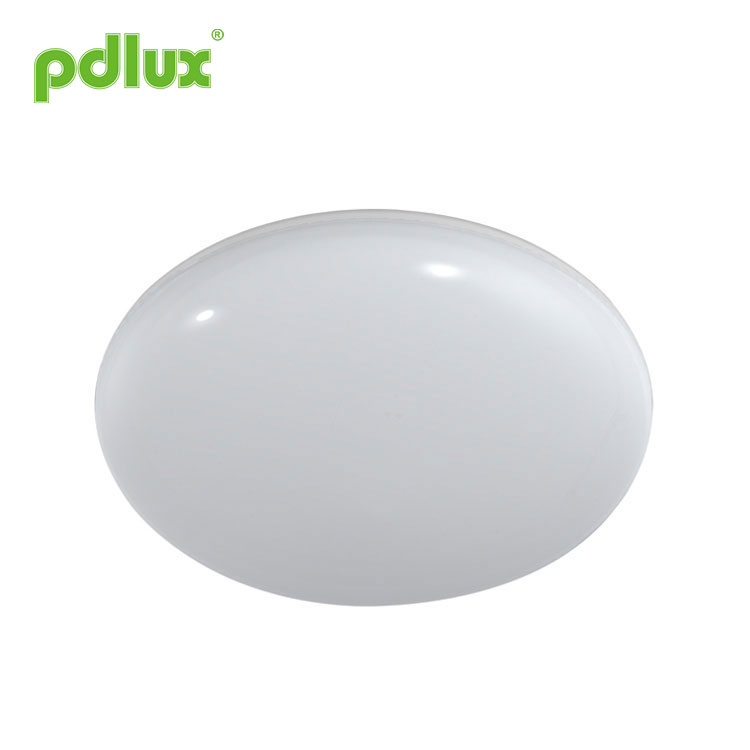

சுற்று அக்ரிலிக் உச்சவரம்பு விளக்கு

மைக்ரோவேவ் சென்சார் விளக்கு PD-LED2036MDS வழிமுறை

சுருக்கம்

இது முற்றிலும் புதிதாக வடிவமைக்கப்பட்ட, புத்திசாலித்தனமான உச்சவரம்பு மவுண்டிங் மைக்ரோவேவ் சென்சார் LED விளக்கு. ஒளிரும் போது, ​​ஒளிரும் ஃப்ளக்ஸ் 1100 lm க்கும் அதிகமாக இருக்கும், இது 60 வாட் ஒளிரும் விளக்கின் (≈400lm) மூன்றில் சமமானதாக இருக்கும். இது தாழ்வாரம், சலவை அறை, லிஃப்ட் லாபி மற்றும் பலவற்றில் பரவலாகப் பயன்படுத்தப்படுகிறது. அறிவார்ந்த மேலாண்மை அமைப்பு நிலைத்தன்மை மற்றும் ஆற்றல் சேமிப்பு ஆகியவற்றின் நன்மைகளை மேம்படுத்துகிறது. MCU ஒவ்வொரு சுற்றுகளையும் தானாக ஆய்வு செய்து, கண்டறியப்பட்ட தகவலை நியாயமான முறையில் நிர்வகிக்கும். சிக்னல் எதுவும் கண்டறியப்படாத போது, ​​சிஸ்டம் மின் சேமிப்பு பயன்முறையைத் தொடங்கி, படிப்படியாக மின் உற்பத்தியைக் குறைக்கும். குறைந்தபட்ச வெளியீடு அதிகபட்ச மதிப்பில் பத்தில் ஒரு பங்காகும், இது பெரிய அளவில் மின் நுகர்வைக் குறைக்கிறது, வெப்பமூட்டும் கூறுகளின் வெப்பநிலையைக் குறைக்கிறது மற்றும் அதிக வெப்பநிலையின் விளைவாக LED ஒளி இழப்பைக் குறைக்கிறது. இதனால், இது தயாரிப்பின் நம்பகத்தன்மையை மேம்படுத்துகிறது மற்றும் ஆயுட்காலத்தை நீட்டிக்கிறது.

இந்தத் தயாரிப்பு இரண்டு உள்ளமைவுகளுடன் வடிவமைக்கப்பட்டுள்ளது: ஒன்று அவசரகாலத்தில் மின்சாரம் வழங்கும் செயல்பாட்டைக் கொண்ட சென்சார் விளக்கு மற்றும் மற்றொன்று அவசரச் செயல்பாடு இல்லாத அறிவார்ந்த சென்சார் விளக்கு. நடைமுறைத் தேவைக்கு ஏற்ப நீங்கள் வாங்கலாம். ஆனால் பெரும்பாலான சந்தர்ப்பங்களில், முந்தையதைத் தேர்ந்தெடுப்பது அவசியம் மற்றும் புத்திசாலித்தனமானது, அதற்காக அவ்வப்போது ஏற்படும் மின்வெட்டு சிக்கலை அல்லது ஆபத்தை ஏற்படுத்தும்.

விவரக்குறிப்புகள்

சக்தி ஆதாரம்: 100-240V/AC 50/60Hz
மதிப்பிடப்பட்ட LED: 16W அதிகபட்சம்.
HF அமைப்பு: 5.8GHz
சக்தி காரணி: >0.9
பரிமாற்ற சக்தி: <0.3mW
காத்திருப்பு சக்தி: <0.9W
ஒளிரும் ஃப்ளக்ஸ்: 1100 lm (சூடான வெள்ளை)
1100 lm (குளிர் வெள்ளை)
நேர அமைப்பு: 8 நொடி முதல் 12 நிமிடம் (சரிசெய்யக்கூடியது)
கண்டறிதல் வரம்பு: 1-8மீ (ஆரம்.) (சரிசெய்யக்கூடியது)
ஒளி-கட்டுப்பாடு: 10-2000LUX (சரிசெய்யக்கூடியது)
கண்டறிதல் கோணம்: 360°
நிறுவல் உயரம்: 2.5-3.5 மீ (உச்சவரம்பு மவுண்ட்)
பொருள்: போடன்:PC விளக்கு நிழல்:PC
பாதுகாப்பு: IP43, வகுப்பு 2

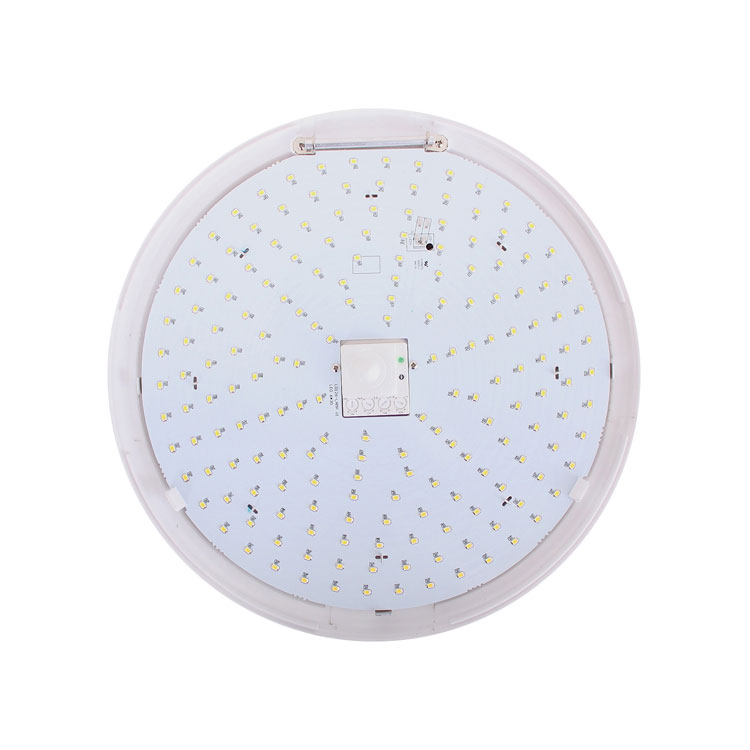

LED அளவு: 180PCS (T2835)
வேலை செய்யும் வெப்பநிலை:-10-+55℃

சென்சார் தகவல்

அமைக்கும் முறை: பொட்டென்டோமீட்டர்

மதிப்புகள் உங்கள் தேவையைப் பூர்த்தி செய்யும் முன் அவற்றைச் சரிசெய்ய நேரம் ஆகலாம்.

நேர அமைப்பு

ஏறக்குறைய எந்த நேரத்திலும் ஒளியை இயக்கலாம். 8 வினாடிகள் (முழுமையாக எதிரெதிர் திசையில் திரும்பவும்) மற்றும் அதிகபட்சம் 12 நிமிடம் (முழு கடிகார திசையில் திரும்பவும்). இந்த நேரம் முடிவதற்கு முன் கண்டறியப்பட்ட எந்த அசைவும் டைமரை மீண்டும் தொடங்கும். கண்டறிதல் மண்டலத்தைச் சரிசெய்வதற்கும் நடைப் பரிசோதனையைச் செய்வதற்கும் குறைந்த நேரத்தைத் தேர்ந்தெடுக்க பரிந்துரைக்கப்படுகிறது.

குறிப்பு: ஒளி அணைக்கப்பட்ட பிறகு, அது தோராயமாக எடுக்கும். 1 வினாடிக்கு முன், அது மீண்டும் இயக்கத்தைக் கண்டறியத் தொடங்கும். இந்தக் காலக்கெடு முடிந்தவுடன் மட்டுமே ஒளியானது இயக்கத்திற்குப் பதிலளிக்கும்.

இது முக்கியமாக சிக்னல் கண்டறியப்பட்ட தருணத்திலிருந்து தாமத நேரத்தைச் சரிசெய்வதற்கும், லைட் ஆட்டோ ஆஃப் ஆகும் வரை லைட் ஆட்டோ-ஆன் ஆகும். வசதியான நிறுவல் மற்றும் உற்பத்திக்காக, முதலில் மின்சாரத்தைப் பொருத்திய பிறகு, முதலில் மூன்று முறை கண்டறிதல் தாமதம் 3 வினாடிகள் ஆகும், பின்னர் சாதாரண பயன்முறையில் உள்ளிடவும் (குறிப்பிட்ட தாமத நேரம் பொட்டென்டோமீட்டருக்கு உட்பட்டது). தாமத நேரத்தை உங்கள் நடைமுறைத் தேவைக்கேற்ப வரையறுக்கலாம். மைக்ரோவேவ் சென்சார் தொடர்ச்சியான உணர்திறன் செயல்பாட்டைக் கொண்டிருப்பதால், ஆற்றல் சேமிப்பிற்காக தாமத நேரத்தைக் குறைப்பது நல்லது கண்டறியும் வரம்பில் மனிதன் இருந்தால் மட்டுமே.
எச்சரிக்கை: நிறுவல் சோதனையின் செயல்பாட்டில், சென்சார் விளக்கிலிருந்து வெகு தொலைவில் இருக்கவும், ஏனெனில் அது உங்களைக் கண்டறிந்ததும் அல்லது பணியாளர்களைச் சோதித்ததும் இயக்கப்படும்.

சோதனையின் போது சென்சார் விளக்குடன் குறிப்பிட்ட தூரத்தை வைத்திருங்கள், இல்லையெனில், கண்டறியும் வரம்பில் உங்களைக் கண்டறிந்ததும் சென்சார் விளக்கு இயக்கப்படும்.

ஒளி-கட்டுப்பாட்டு அமைப்பு

தேர்ந்தெடுக்கப்பட்ட ஒளி மறுமொழி வரம்பு தோராயமாக எண்ணற்றதாக இருக்கலாம். 10-2000லக்ஸ். சுமார் 10 லக்ஸ் நேரத்தில் அந்தி முதல் விடியல் வரையிலான செயல்பாட்டைத் தேர்ந்தெடுக்க அதை முழுவதுமாக எதிர் கடிகார திசையில் திருப்பவும். சுமார் 2000lux இல் பகல் செயல்பாட்டைத் தேர்ந்தெடுக்க, அதை முழுவதுமாக கடிகார திசையில் திருப்பவும். கண்டறிதல் மண்டலத்தைச் சரிசெய்து, பகல் நேரத்தில் நடைப் பரிசோதனையைச் செய்யும்போது, ​​குமிழ் முழுவதுமாக கடிகாரத் திசையில் திரும்ப வேண்டும்.

நிறுவல் இடம்:
சென்சார் விளக்கில் லைட் டிரான்ஸ்யூசர் இருப்பதால், லைட் டிரான்ஸ்யூசர் பகல் வெளிச்சம் போதுமான இடத்தில் இருக்க வேண்டும், மறுபுறம், மற்ற ஒளி மூலங்களைத் தவிர்க்க வேண்டும், இல்லையெனில், ஒளி டிரான்ஸ்யூசர் சுற்றுச்சூழலுக்கு முறையற்ற தீர்ப்பைச் செய்யும். கதிர்.
நிறுவல் இருப்பிடம், லக்ஸ் மற்றும் பல வாடிக்கையாளர்களின் தேவைகளின் காரணமாக, பொட்டென்டோமீட்டர் குமிழியின் இருப்பிடம் வேறுபட்டது. பயன்படுத்தும் போது, ​​உங்கள் தேவைகளைப் பூர்த்தி செய்ய நீங்கள் பல முறை சரிசெய்ய வேண்டியிருக்கலாம்.
பகல் வெளிச்சம் தெரியும் இடத்திற்கு ஒளி கடத்தும் இடத்தை மாற்றவும்.

கண்டறிதல் வரம்பு அமைப்பு (உணர்திறன்)

கண்டறிதல் வரம்பு என்பது 2.5மீ உயரத்தில் சென்சார் லைட்டை ஏற்றிய பின் தரையில் உருவாகும் அதிகமாகவோ அல்லது குறைவாகவோ வட்டவடிவ கண்டறிதல் மண்டலத்தின் ஆரங்களை விவரிக்கப் பயன்படும் சொல் ), மற்றும் அதிகபட்ச கண்டறிதல் வரம்பை (தோராயமாக. 8மீ ஆரங்கள்) தேர்ந்தெடுக்க கடிகார திசையில்.

குறிப்பு: 1.6m~1.7m உயரத்தில் நடுத்தர உருவத்துடன் 1.0~1.5m/sec வேகத்தில் நகரும் நபரின் விஷயத்தில் மேலே கண்டறிதல் வரம்பு பெறப்படுகிறது. நபரின் உயரம், உருவம் மற்றும் நகரும் வேகம் மாறினால், கண்டறிதல் தூரமும் மாறும்.

கவனம்: இந்தத் தயாரிப்பைப் பயன்படுத்தும் போது, ​​உங்களுக்குத் தேவையான பொருத்தமான நிலைக்கு உணர்திறனைச் சரிசெய்யவும், தயவு செய்து உணர்திறனை அதிகபட்சமாக சரிசெய்ய வேண்டாம், தவறான இயக்கத்தால் தயாரிப்பு பொதுவாக வேலை செய்யாமல் இருப்பதைத் தவிர்க்கவும். உணர்திறன் அதிகமாக இருப்பதால், தவறாகக் கண்டறியவும் காற்று வீசும் இலைகள் மற்றும் திரைச்சீலைகள், சிறிய விலங்குகள் மற்றும் பவர் கிரிட் மற்றும் மின் சாதனங்களின் குறுக்கீடு மூலம் தவறான இயக்கம். தயாரிப்பை வழிநடத்தும் அனைத்தும் வழக்கமாக வேலை செய்யாது!
தயாரிப்பு சாதாரணமாக வேலை செய்யாதபோது, ​​உணர்திறனை சரியான முறையில் குறைக்க முயற்சிக்கவும், பின்னர் அதைச் சோதிக்கவும்.

உலோகம் அல்லது கண்ணாடிப் பொருட்களால் மைக்ரோவேவ் மின்காந்தப் புலத்தின் பிரதிபலிப்புக்கு கண்டறிதல் தூரம் பெருகலாம். எனவே, பொருத்தமான கண்டறிதல் தூரத்தை அடைய உணர்திறனைக் குறைக்கவும்.
பிழை கண்டறிதலைத் தவிர்க்க, SENS குமிழியை அதிகபட்ச மதிப்புக்கு மாற்ற வேண்டாம். மேலும் சுற்றியுள்ள சூழல் பிழைச் செயலுக்கு வழிவகுக்கும், எ.கா. காற்றினால் கடந்து செல்லும் வாகனங்கள் அல்லது அலைந்து திரியும் பொருட்கள். தயாரிப்புகள் ஒன்றிலிருந்து மற்றொன்றுக்கு 4 மீட்டருக்கும் அதிகமாக நிறுவப்பட்டிருக்க வேண்டும், இல்லையெனில் அவற்றின் குறுக்கீடு பிழைச் செயலை ஏற்படுத்தும்.

உணர்திறன் பொட்டென்ஷியோமீட்டரின் சரியான பயன்பாடு: புகைப்படம் காட்டுவது போல், உணர்திறனைச் சரிசெய்வதில் குமிழ் நிபுணத்துவம் பெற்றது. பயன்படுத்தும் போது, ​​பயனர் குமிழியை நடுவில் சரிசெய்யலாம். நிச்சயமாக, நடைமுறை பயன்பாட்டின் செயல்பாட்டில், உணர்திறன் சரியாக இருப்பதாக நீங்கள் உணர்ந்தால் , நீங்கள் அதை சரிசெய்ய தேவையில்லை. அது குறைவாக இருப்பதாக நீங்கள் உணர்ந்தால், அதை சரியாகச் சரிசெய்யலாம். சில சுற்றுச்சூழலின் காரணமாக, கார் கடந்து செல்வது, காற்றை உருவாக்கும் பொருள் பறக்கும் மற்றும் பல (fig.4 fig5) போன்ற தவறான செயல்களுக்கு வழிவகுத்தது, எனவே உணர்திறன் அதிகபட்சமாக சரிசெய்யப்படவில்லை என்று நாங்கள் அறிவுறுத்துகிறோம்.

குறிப்பு: மூன்று செயல்பாட்டு பொத்தான்களை அதிகமாகச் சரிசெய்ய வேண்டாம். மூன்று செயல்பாட்டு பொத்தான்கள் கூறுகளுடன் நேரடியாக இணைக்கப்பட்டிருப்பதால், மூன்று கூறுகளில் ஒவ்வொன்றிலும் ஒரு சிறிய தடுப்பான் உள்ளது, தொடக்கத்தில் இருந்து இறுதிவரை பொத்தான்களை நீங்கள் சரிசெய்யும்போது, ​​அதிகப்படியான திருப்பம் ஸ்டாப்பரை சேதப்படுத்தும்，மற்றும் 360°க்கு வழிவகுக்கும். இடைவிடாமல் திரும்பவும். சரிசெய்தல் வரம்பு வரம்பு 270° ஆகும், இதில் கவனம் செலுத்தவும்.

சதவீதம் மங்கலான விளக்குகள்

இது 10%~30% வரம்பில் வரையறுக்கப்படலாம். சுற்றுப்புற ஒளி 70 லக்ஸுக்கும் குறைவாக இருந்தால், சிஸ்டம் மங்கலான பயன்முறையைத் தொடங்குகிறது. தாமதத்தின் போது சிக்னல் எதுவும் கண்டறியப்படவில்லை என்றால், அது சதவீத வெளிச்சத்தில் நுழையும். சிக்னல் கண்டறியப்பட்டதும், அது 100% வெளிச்சத்திற்கு மீட்டமைக்கப்படும். சுற்றுப்புற ஒளி 100 லக்ஸ்க்கு மேல் இருக்கும்போது, ​​அது மங்கலான பயன்முறையிலிருந்து தானாக வெளியேறும். டிம்மிங் பயன்முறை டிஜிட்டலாகவும் சுதந்திரமாகவும் செயல்படுகிறது.

நீங்கள் குமிழியை குறைந்தபட்ச மதிப்புக்கு சரிசெய்யும்போது, ​​DIM செயல்பாடு முடக்கப்படும்.
நீங்கள் குமிழியை மற்ற மதிப்புக்கு சரிசெய்யும்போது, ​​DIM செயல்பாடு ஆன் ஆகும்.

எடுத்துக்காட்டாக: விளக்கு அறையில் நிறுவப்பட்டுள்ளது, டிஐஎம் செயல்பாடு ஆன்.
அறையில் உடல் இல்லாத போது, ​​விளக்கு 30% க்கும் குறைவான பிரகாசத்தைக் கொண்டிருக்கும். (வெஸ்டிஜிட்டல் பிரகாசத்தை டிஐஎம் குமிழ் மூலம் சரிசெய்யலாம்). சுற்றுப்புற ஒளி > 70LUX வரை வெஸ்டிஜிட்டல் பிரகாசம் தொடர்ந்து இருக்கும், சுற்றுப்புற ஒளி > 70LUX , வெஸ்டிஜிட்டல் பிரகாசம் அணைக்கப்படும்.
70LUX ஏன் என்று உங்களுக்கு கேள்வி இருக்கலாம்? ஏனென்றால், சுற்றுப்புற ஒளி > 70 LUX இருக்கும்போது, ​​வெஸ்டிஜிட்டல் பிரைட்னஸ் எதுவும் தேவைப்படாமல் இன்னும் தெளிவாகக் காணலாம், எனவே வெஸ்டிஜிட்டல் பிரகாசத்தை அணைக்க அமைக்கிறோம். மேலும் 70LUX என்பது "தொழிற்சாலை அமைப்புகள்" , உற்பத்திக்கு முன் வாடிக்கையாளரின் தேவைகளை நாங்கள் சரிசெய்யலாம்.

நிறுவல் செயல்முறை

• படி2 கைப்பிடிகளை சிறந்த நிலைமைகளுக்கு மாற்றவும்.
(மேலே குறிப்பிட்டுள்ள FUNCTION பகுதியின்படி அமைப்புகளை வரையறுக்கவும்.).
• படி 3 விளக்கு நிழலை அவிழ்த்து, ஏற்றும் துளைகளை வெளிப்படுத்த விளக்குத் தகட்டைத் திறக்கவும் .(fig.6 என)

• படி 4 துளையிடும் அடையாளத்தை உருவாக்க உற்பத்தியின் அடிப்பகுதியை உச்சவரம்பில் வைக்கவும்.(fig.7 என)
• படி 5 நீங்கள் குறித்த இடத்தில் தயாரிப்பை நிறுவவும்.(fig.8 என)

• படி 6 நீங்கள் துளையிடும் துளைக்குள் பிளாஸ்டிக் விரிவாக்க திருகு தட்டவும்.(fig.9 என)

எங்கள் விளக்கு ஒத்திசைவு செயல்பாட்டைக் கொண்டுள்ளது, மேலும் அவற்றை "மாஸ்டர் மற்றும் வேலைக்காரன்" செயல்பாடு என்றும் அழைக்கலாம்.
"மாஸ்டர்" சென்சார் விளக்குடன் உள்ளது, "வேலைக்காரன்" சென்சார் விளக்கு இல்லாமல் உள்ளது"
"மாஸ்டர்" விளக்கு எரியும்போது, ​​"வேலைக்காரன்" அதைத் தொடர்ந்து எரியும்.
"மாஸ்டர்" விளக்கு அணைந்தால், "வேலைக்காரன்" அணைக்கப்படுவார்.

உங்களுக்கு இந்த செயல்பாடு தேவைப்பட்டால், இணைக்கும் முறை:
N என்பது எஜமானருக்கும் வேலைக்காரனுக்கும் (N இணை), L என்பது எஜமானுக்கு, L' என்பது வேலைக்காரனுக்கு.

• Step7 வயரிங் மீது இணைக்க, லைன் ஓட்டை வழியாக மின் கம்பியை வைக்கவும்.
விளக்கு கீழே மற்றும் ஒவ்வொரு பக்கத்திலும் இரண்டு வயரிங் துளை உள்ளது, அணுகல் முனையத்தில் ஒன்றைத் தேர்ந்தெடுக்கவும்.(fig.10 என)
• படி 8 தேர்ந்தெடுக்கப்பட்ட இடத்தில் தயாரிப்பின் அடிப்பகுதியை திருகுகள் மூலம் சரிசெய்யவும்.

• படி 9 விளக்கு தட்டை மூடவும்.
• படி10 சுழலும், அடித்தளத்தில் புகைபோக்கி மூடி.

• நிலையான நிறுவல் பாகங்கள் நிறுவல் செயல்முறையைப் பயன்படுத்தவும்.(fig.12 என)

தவறு மற்றும் தீர்வு

குறிப்பு: இந்த சென்சரின் உயர் அதிர்வெண் வெளியீடு<0.3mW- இது ஒரு மொபைல் ஃபோனின்  அல்லது மைக்ரோவேவ் அடுப்பின் அவுட்புட்டின்  3300  பரிமாற்ற சக்தியில் ஒன்று மட்டுமே.

1.எல்.ஈ.டி சீரியலில் உள்ள அனைத்து முத்திரைகளும் நிறுவப்பட்டிருக்கும் போது செயல்பட முடியும்.
2.ஆன் செய்யப்பட்டிருக்கும் போது தயவு செய்து அகற்றவோ அல்லது மற்ற விளக்குடன் இணைக்கவோ வேண்டாம்.
3. சீரியலில் உள்ள எல்இடிகள் சேதமடைந்தால், அதே மதிப்பீட்டில் எல்இடிகளைப் பயன்படுத்தி பழுதுபார்ப்பதற்கு அனுபவம் வாய்ந்த தொழில்நுட்ப வல்லுநர் தேவை.

●தொழில் நிறுவலை உறுதிப்படுத்தவும்.
●நிறுவுதல் மற்றும் அகற்றுதல் செயல்பாடுகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
●பாதுகாப்பு நோக்கங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
●முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.

தயாரிப்பின் தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாற சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும்.
வடிவமைக்கும் போது, ​​தேவையற்ற வடிவமைப்புகளில் கவனம் செலுத்தி, சிக்கல்களைத் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
