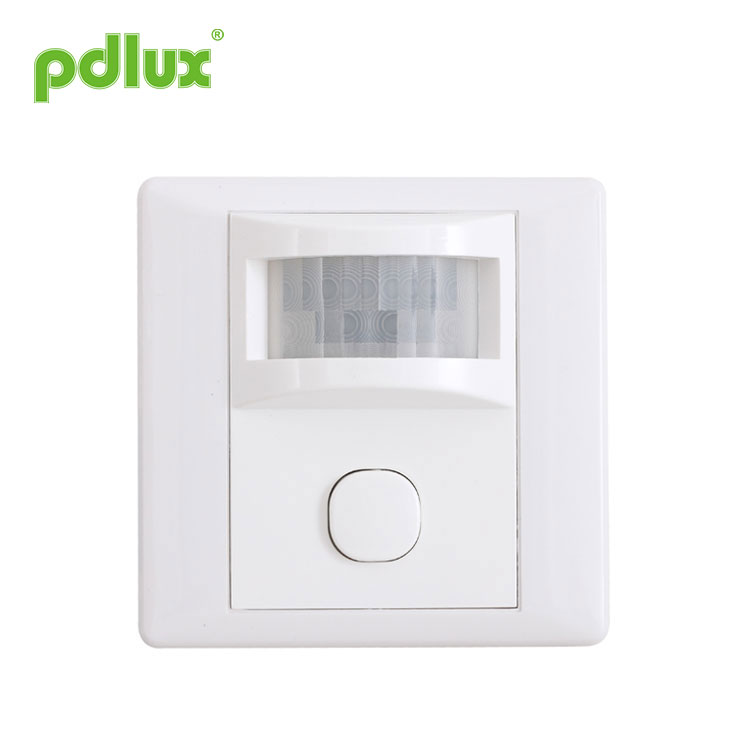

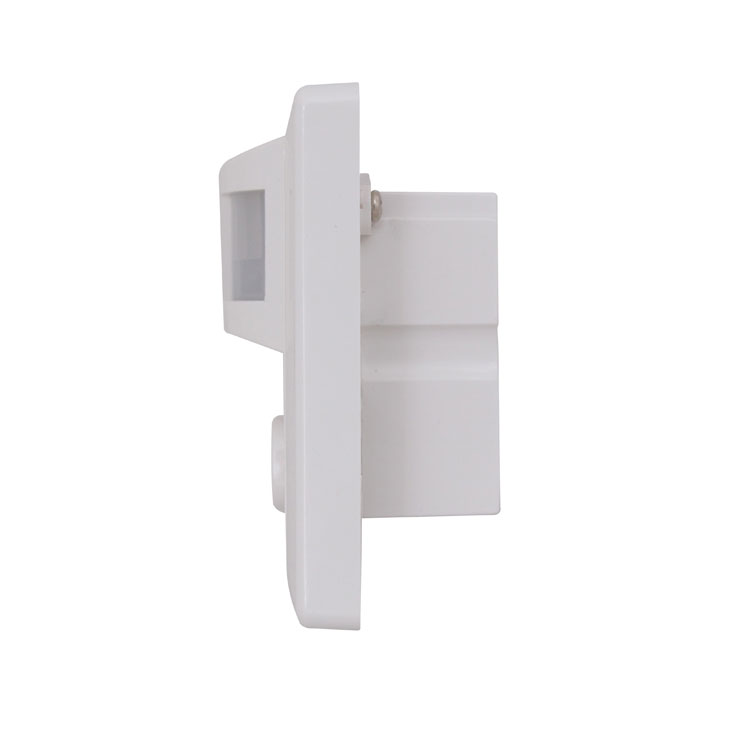

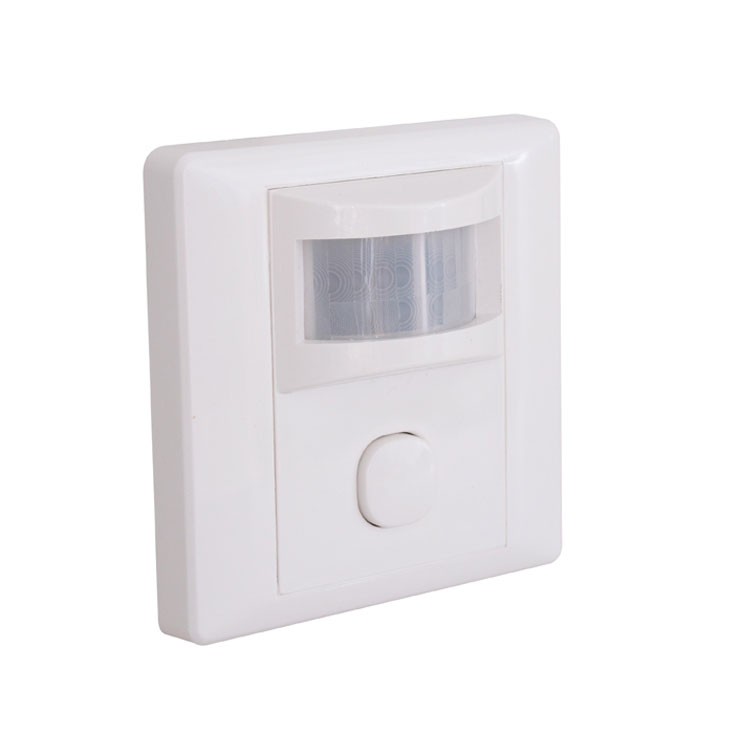

120 டிகிரி கண்டறிதல் PIR மோஷன் சென்சார்
எங்கள் தொழிற்சாலையில் இருந்து 120 டிகிரி கண்டறிதல் PIR மோஷன் சென்சார் வாங்குவதில் நீங்கள் உறுதியாக இருக்க முடியும், மேலும் நாங்கள் உங்களுக்கு சிறந்த விற்பனைக்குப் பிந்தைய சேவை மற்றும் சரியான நேரத்தில் விநியோகத்தை வழங்குவோம்.
மாதிரி:PD-PIR134B / PD-PIR134C
விசாரணையை அனுப்பு
அகச்சிவப்பு சென்சார் PD-PIR134B / PD-PIR134C அறிவுறுத்தல்
சுருக்கம்
120 டிகிரி கண்டறிதல் PIR மோஷன் சென்சார் ஒரு புதிய ஆற்றல் சேமிப்பு சுவிட்ச் ஆகும், இது ஒருங்கிணைக்கப்பட்ட சுற்று மற்றும் நல்ல உணர்திறன் கண்டறிதல் (இது SMT ஐ ஏற்றுக்கொண்டது) ஆகியவற்றை ஏற்றுக்கொள்கிறது. இது தன்னியக்கவாதம், வசதி, பாதுகாப்பு, ஆற்றல் சேமிப்பு மற்றும் நடைமுறை செயல்பாடுகளை சேகரிக்கிறது. பரந்த கண்டறிதல் வரம்பு மேல் மற்றும் கீழ், இடது மற்றும் வலது சேவை புலத்தால் ஆனது. இது மனித இயக்க அகச்சிவப்பு கதிர்களைப் பெறுவதன் மூலம் செயல்படுகிறது. கண்டறிதல் புலத்தில் ஒருவர் நுழையும் போது, கட்டுப்படுத்தப்பட்ட சுமையை ஒரே நேரத்தில் தொடங்கலாம். பகல் மற்றும் இரவை இது தானாகவே அடையாளம் காண முடியும். அதன் பயன்பாட்டு வரம்பு பரந்தது. இது சக்தி அறிகுறி மற்றும் கண்டறிதல் அறிகுறியின் செயல்பாடுகளைக் கொண்டுள்ளது.
விவரக்குறிப்புகள்
சென்சார் தகவல்
செயல்பாடு
கண்டறிதல் புலம்: கண்டறிதல் புலமானது மேல் மற்றும் கீழ், இடது மற்றும் வலது சேவைப் புலத்தால் ஆனது. (பின்வரும் வரைபடத்தைப் பார்க்கவும்). ஆனால் நகரும் நோக்குநிலை உணர்திறனுடன் சிறந்த உறவைக் கொண்டுள்ளது.
இரவும் பகலும் அடையாளம் காண முடியும்: ஒளிக் கட்டுப்பாட்டை நுகர்வோரின் விருப்பத்திற்கு ஏற்ப சரிசெய்ய முடியும், அது "சந்திரன்" நிலையில் (நிமிடம்) சரிசெய்யப்படும்போது, அது 10LUX க்கும் குறைவான ஒளி-கட்டுப்பாட்டு நிலையில் மட்டுமே வேலை செய்ய முடியும்; அது "சூரியன்" நிலையில் (அதிகபட்சம்) சரிசெய்யப்படும்போது பகல் நேரத்திலும் இரவிலும் வேலை செய்ய முடியும்; சரிசெய்தல் முறையைப் பொறுத்தவரை, சோதனை முறையைப் பார்க்கவும்;
நேர அமைப்பு தொடர்ந்து சேர்க்கப்படுகிறது: முதல் தூண்டலுக்குப் பிறகு இரண்டாவது தூண்டல் சிக்னல்களைப் பெறும்போது, அது முதல் முறை அடிப்படை அமைப்பில் மீண்டும் ஒருமுறை நேரத்தைக் கணக்கிடும்.(நேரத்தை அமைக்கவும்)
நேர அமைப்பு சரிசெய்யக்கூடியது: இது நுகர்வோரின் விருப்பத்திற்கு ஏற்ப அமைக்கப்படலாம். குறைந்தபட்ச நேரம் 8 வினாடி ± 3 வினாடிகள். அதிகபட்சம் 7நிமி±2நிமி.
சுவிட்ச்: நீங்கள் அதை உள்ளே தள்ளும் போது இது "ஆட்டோ" நிலை. நீங்கள் அதை வெளியே தள்ளும் போது இது "ஆஃப்" நிலை.
PD-PIR134C இரண்டு கம்பி உள்ளீட்டு வடிவத்தைப் பயன்படுத்துகிறது, எனவே அசல் கையேடு சுவிட்சை நேரடியாக மாற்றுவதற்கு அதன் நிறுவல் மிகவும் வசதியானது. நீங்கள் சுவிட்சை மாற்றி புதிய வரியை நிறுவ வேண்டும் என்றால், அதிக சிக்கல்கள் நீக்கப்படலாம்.
நிறுவல்
மின்சாரத்தை அணைக்கவும்.
சென்சார் போர்டு முகத்தையும் நகத்தையும் கழற்றவும்.
இணைப்பு-கம்பி வரைபடத்தின்படி சென்சார் மூலம் சக்தி மற்றும் சுமை கம்பியை இணைக்கவும்.
தேர்ந்தெடுக்கப்பட்ட நிலையில் சென்சார் சரி செய்யப்பட்டது.
போர்டு முகத்தை மூடிய பிறகு பவரை ஆன் செய்து சோதிக்கலாம்.
சோதனை
கன்ட்ரோல்-லைட் குமிழியை அதிகபட்சமாக ("சூரியன்" நிலையில்) எதிர் கடிகார திசையில் திருப்பவும், குறைந்தபட்சத்தில் நேர குமிழியை எதிர் கடிகார திசையில் திருப்பவும்.
சக்தியை இயக்கவும், கட்டுப்படுத்தப்பட்ட சுமை 5~10 வினாடிகளுக்குப் பிறகு, தூண்டல் சமிக்ஞைகள் இல்லாத நிலையில், சுமை 5~30 வினாடிகளுக்குள் வேலை செய்வதை நிறுத்த வேண்டும்.
முதலில் வெளியேறிய பிறகு, 5-10 வினாடிகளுக்குப் பிறகு அதை மீண்டும் உணரவும். சுமை வேலை செய்ய வேண்டும் மற்றும் அது 5-15 வினாடிகளுக்குள் வேலை செய்வதை நிறுத்துகிறது.
லைட்-கண்ட்ரோல் குமிழியை குறைந்தபட்சம் கடிகார திசையில் திருப்பவும், 10LUX க்கும் அதிகமான சுற்றுப்புற ஒளியில் சுமை வேலை நிறுத்தப்பட்ட பிறகு தூண்டல் சுமை வேலை செய்யக்கூடாது, நீங்கள் கண்டறிதல் சாளரத்தை ஒளிபுகா பொருளால் (துண்டு போன்றவை) மூடினால், சுமை வேலை செய்யும். தூண்டல் சமிக்ஞைகள் இல்லாத நிலையில், சுமை 5-15 வினாடிகளுக்குள் வேலை செய்வதை நிறுத்துவது இயல்பானது.
சில பிரச்சனை மற்றும் தீர்வு வழி
1. சுமை வேலை செய்யாது:
அ. சக்தி மற்றும் சுமை சரிபார்க்கவும்.
பி. செயல்பாடு சுவிட்ச் "ஆட்டோ" நிலையில் இருந்தால்.
c. சுமை நன்றாக இருந்தால்.
ஈ. வேலை செய்யும் விளக்கு ஒளி-கட்டுப்பாட்டுடன் ஒத்துப்போகிறதா என்பதைச் சரிபார்க்கவும்.
2. உணர்திறன் குறைவாக உள்ளது:
அ. கண்டறிதல் சாளரத்தின் முன்புறம் சிக்னல்களைப் பெறுவதற்குத் தடையாக உள்ளதா என்பதைச் சரிபார்க்கவும்.
பி. சுற்றுப்புற வெப்பநிலையை சரிபார்க்கவும்.
c. சிக்னல் மூலம் கண்டறிதல் புலத்தில் உள்ளதா எனச் சரிபார்க்கவும்.
ஈ. நிறுவல் உயரத்தை சரிபார்க்கவும்.
இ. நகரும் நோக்குநிலை சரியாக இருந்தால்.
3. சென்சார் தானாகவே சுமைகளை அணைக்க முடியாது:
அ. கண்டறிதல் துறையில் தொடர்ச்சியான சென்சார் சமிக்ஞை இருந்தால்.
பி. நேர அமைப்பை மிக நீளமாக அமைத்தால்.
c. அதிகாரம் அறிவுறுத்தலுக்கு ஒத்திருந்தால்.
ஈ. சென்சார் அருகே வெப்பநிலை மாறினால். (காற்று நிலை, மத்திய வெப்பமாக்கல் போன்றவை)
● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● நிறுவல் மற்றும் அகற்றும் செயல்பாடுகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
● பாதுகாப்பு காரணங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்தவும்.
● முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.
தயாரிப்பு தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாற சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும் போது, தேவையற்ற வடிவமைப்புகளில் கவனம் செலுத்தி, சிக்கல்களைத் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
சுருக்கம்
120 டிகிரி கண்டறிதல் PIR மோஷன் சென்சார் ஒரு புதிய ஆற்றல் சேமிப்பு சுவிட்ச் ஆகும், இது ஒருங்கிணைக்கப்பட்ட சுற்று மற்றும் நல்ல உணர்திறன் கண்டறிதல் (இது SMT ஐ ஏற்றுக்கொண்டது) ஆகியவற்றை ஏற்றுக்கொள்கிறது. இது தன்னியக்கவாதம், வசதி, பாதுகாப்பு, ஆற்றல் சேமிப்பு மற்றும் நடைமுறை செயல்பாடுகளை சேகரிக்கிறது. பரந்த கண்டறிதல் வரம்பு மேல் மற்றும் கீழ், இடது மற்றும் வலது சேவை புலத்தால் ஆனது. இது மனித இயக்க அகச்சிவப்பு கதிர்களைப் பெறுவதன் மூலம் செயல்படுகிறது. கண்டறிதல் புலத்தில் ஒருவர் நுழையும் போது, கட்டுப்படுத்தப்பட்ட சுமையை ஒரே நேரத்தில் தொடங்கலாம். பகல் மற்றும் இரவை இது தானாகவே அடையாளம் காண முடியும். அதன் பயன்பாட்டு வரம்பு பரந்தது. இது சக்தி அறிகுறி மற்றும் கண்டறிதல் அறிகுறியின் செயல்பாடுகளைக் கொண்டுள்ளது.
விவரக்குறிப்புகள்
|
சக்தி ஆதாரம்: 100-130V/AC 220-240V/AC ஆற்றல் அதிர்வெண்: 50/60Hz மதிப்பிடப்பட்ட சுமை: PD-PIR134B: 400W Max.tungsten(100-130V/AC) 100W Max.fluorescent(100-130V/AC) 600W Max.tungsten(220-240V/AC) 150W Max.fluorescent(220-240V/AC) PD-PIR134C: 100W Max.tungsten(100-130V/AC) 200W Max.tungsten(220-240V/AC) |
ஒளி கட்டுப்பாடு: <10LUX~2000LUX(சரிசெய்யக்கூடியது) நேர அமைப்பு: நிமிடம்:8வி ±3வி அதிகபட்சம்:7நிமி±2நிமி (சரிசெய்யக்கூடியது) கண்டறிதல் கோணம்: 120° கண்டறிதல் கோணம்: அதிகபட்சம் 9 மீ. (<24°C) வேலை வெப்பநிலை: -10°C~+40°C வேலை ஈரப்பதம்: <93%RH நிறுவல் உயரம்: 1m~1.6m மின் நுகர்வு: 0.45W(நிலையான 0.1W) |
சென்சார் தகவல்
செயல்பாடு
கண்டறிதல் புலம்: கண்டறிதல் புலமானது மேல் மற்றும் கீழ், இடது மற்றும் வலது சேவைப் புலத்தால் ஆனது. (பின்வரும் வரைபடத்தைப் பார்க்கவும்). ஆனால் நகரும் நோக்குநிலை உணர்திறனுடன் சிறந்த உறவைக் கொண்டுள்ளது.
இரவும் பகலும் அடையாளம் காண முடியும்: ஒளிக் கட்டுப்பாட்டை நுகர்வோரின் விருப்பத்திற்கு ஏற்ப சரிசெய்ய முடியும், அது "சந்திரன்" நிலையில் (நிமிடம்) சரிசெய்யப்படும்போது, அது 10LUX க்கும் குறைவான ஒளி-கட்டுப்பாட்டு நிலையில் மட்டுமே வேலை செய்ய முடியும்; அது "சூரியன்" நிலையில் (அதிகபட்சம்) சரிசெய்யப்படும்போது பகல் நேரத்திலும் இரவிலும் வேலை செய்ய முடியும்; சரிசெய்தல் முறையைப் பொறுத்தவரை, சோதனை முறையைப் பார்க்கவும்;
நேர அமைப்பு தொடர்ந்து சேர்க்கப்படுகிறது: முதல் தூண்டலுக்குப் பிறகு இரண்டாவது தூண்டல் சிக்னல்களைப் பெறும்போது, அது முதல் முறை அடிப்படை அமைப்பில் மீண்டும் ஒருமுறை நேரத்தைக் கணக்கிடும்.(நேரத்தை அமைக்கவும்)
நேர அமைப்பு சரிசெய்யக்கூடியது: இது நுகர்வோரின் விருப்பத்திற்கு ஏற்ப அமைக்கப்படலாம். குறைந்தபட்ச நேரம் 8 வினாடி ± 3 வினாடிகள். அதிகபட்சம் 7நிமி±2நிமி.
சுவிட்ச்: நீங்கள் அதை உள்ளே தள்ளும் போது இது "ஆட்டோ" நிலை. நீங்கள் அதை வெளியே தள்ளும் போது இது "ஆஃப்" நிலை.
PD-PIR134C இரண்டு கம்பி உள்ளீட்டு வடிவத்தைப் பயன்படுத்துகிறது, எனவே அசல் கையேடு சுவிட்சை நேரடியாக மாற்றுவதற்கு அதன் நிறுவல் மிகவும் வசதியானது. நீங்கள் சுவிட்சை மாற்றி புதிய வரியை நிறுவ வேண்டும் என்றால், அதிக சிக்கல்கள் நீக்கப்படலாம்.
நிறுவல்
மின்சாரத்தை அணைக்கவும்.
சென்சார் போர்டு முகத்தையும் நகத்தையும் கழற்றவும்.
இணைப்பு-கம்பி வரைபடத்தின்படி சென்சார் மூலம் சக்தி மற்றும் சுமை கம்பியை இணைக்கவும்.
தேர்ந்தெடுக்கப்பட்ட நிலையில் சென்சார் சரி செய்யப்பட்டது.
போர்டு முகத்தை மூடிய பிறகு பவரை ஆன் செய்து சோதிக்கலாம்.
சோதனை
கன்ட்ரோல்-லைட் குமிழியை அதிகபட்சமாக ("சூரியன்" நிலையில்) எதிர் கடிகார திசையில் திருப்பவும், குறைந்தபட்சத்தில் நேர குமிழியை எதிர் கடிகார திசையில் திருப்பவும்.
சக்தியை இயக்கவும், கட்டுப்படுத்தப்பட்ட சுமை 5~10 வினாடிகளுக்குப் பிறகு, தூண்டல் சமிக்ஞைகள் இல்லாத நிலையில், சுமை 5~30 வினாடிகளுக்குள் வேலை செய்வதை நிறுத்த வேண்டும்.
முதலில் வெளியேறிய பிறகு, 5-10 வினாடிகளுக்குப் பிறகு அதை மீண்டும் உணரவும். சுமை வேலை செய்ய வேண்டும் மற்றும் அது 5-15 வினாடிகளுக்குள் வேலை செய்வதை நிறுத்துகிறது.
லைட்-கண்ட்ரோல் குமிழியை குறைந்தபட்சம் கடிகார திசையில் திருப்பவும், 10LUX க்கும் அதிகமான சுற்றுப்புற ஒளியில் சுமை வேலை நிறுத்தப்பட்ட பிறகு தூண்டல் சுமை வேலை செய்யக்கூடாது, நீங்கள் கண்டறிதல் சாளரத்தை ஒளிபுகா பொருளால் (துண்டு போன்றவை) மூடினால், சுமை வேலை செய்யும். தூண்டல் சமிக்ஞைகள் இல்லாத நிலையில், சுமை 5-15 வினாடிகளுக்குள் வேலை செய்வதை நிறுத்துவது இயல்பானது.
|
குறிப்புகள் எலக்ட்ரீஷியன் அல்லது அனுபவம் வாய்ந்த மனிதர் இதை நிறுவலாம். அமைதியின்மை பொருட்களை நிறுவலின் அடிப்படையாக கருத முடியாது. கண்டறிதல் சாளரத்தின் முன் கண்டறிதலை பாதிக்கும் தடைகள் அல்லது அமைதியின்மை பொருள்கள் இல்லை. வெப்பநிலை மாற்ற மண்டலங்களுக்கு அருகில் அதை நிறுவுவதைத் தவிர்க்கவும், எடுத்துக்காட்டாக: காற்று நிலை, மத்திய வெப்பமாக்கல் போன்றவை. நிறுவிய பின் தடையை நீங்கள் கண்டால், உங்கள் பாதுகாப்பிற்காக கேஸை திறக்க வேண்டாம். |
 |
சில பிரச்சனை மற்றும் தீர்வு வழி
1. சுமை வேலை செய்யாது:
அ. சக்தி மற்றும் சுமை சரிபார்க்கவும்.
பி. செயல்பாடு சுவிட்ச் "ஆட்டோ" நிலையில் இருந்தால்.
c. சுமை நன்றாக இருந்தால்.
ஈ. வேலை செய்யும் விளக்கு ஒளி-கட்டுப்பாட்டுடன் ஒத்துப்போகிறதா என்பதைச் சரிபார்க்கவும்.
2. உணர்திறன் குறைவாக உள்ளது:
அ. கண்டறிதல் சாளரத்தின் முன்புறம் சிக்னல்களைப் பெறுவதற்குத் தடையாக உள்ளதா என்பதைச் சரிபார்க்கவும்.
பி. சுற்றுப்புற வெப்பநிலையை சரிபார்க்கவும்.
c. சிக்னல் மூலம் கண்டறிதல் புலத்தில் உள்ளதா எனச் சரிபார்க்கவும்.
ஈ. நிறுவல் உயரத்தை சரிபார்க்கவும்.
இ. நகரும் நோக்குநிலை சரியாக இருந்தால்.
3. சென்சார் தானாகவே சுமைகளை அணைக்க முடியாது:
அ. கண்டறிதல் துறையில் தொடர்ச்சியான சென்சார் சமிக்ஞை இருந்தால்.
பி. நேர அமைப்பை மிக நீளமாக அமைத்தால்.
c. அதிகாரம் அறிவுறுத்தலுக்கு ஒத்திருந்தால்.
ஈ. சென்சார் அருகே வெப்பநிலை மாறினால். (காற்று நிலை, மத்திய வெப்பமாக்கல் போன்றவை)
● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● நிறுவல் மற்றும் அகற்றும் செயல்பாடுகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
● பாதுகாப்பு காரணங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்தவும்.
● முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.
தயாரிப்பு தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாற சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும் போது, தேவையற்ற வடிவமைப்புகளில் கவனம் செலுத்தி, சிக்கல்களைத் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
