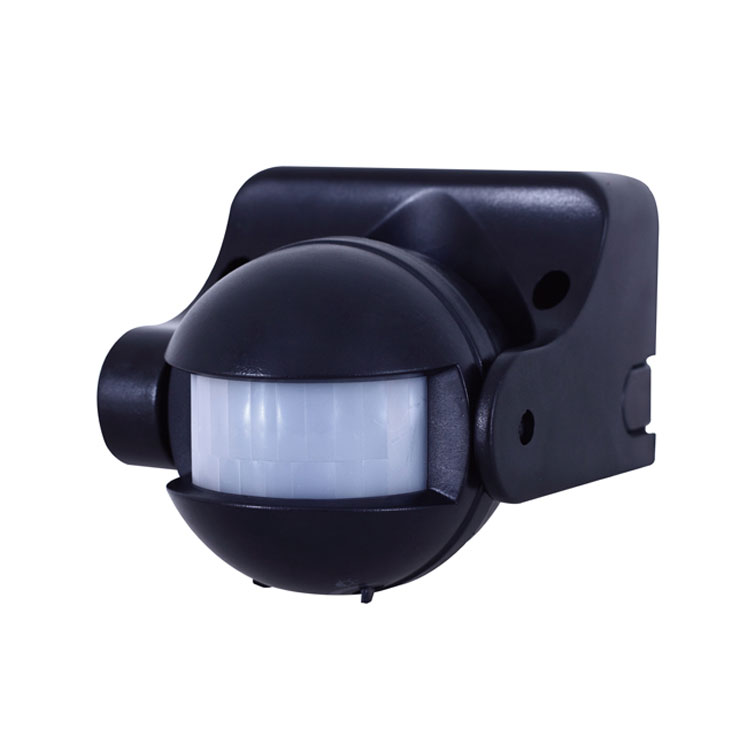

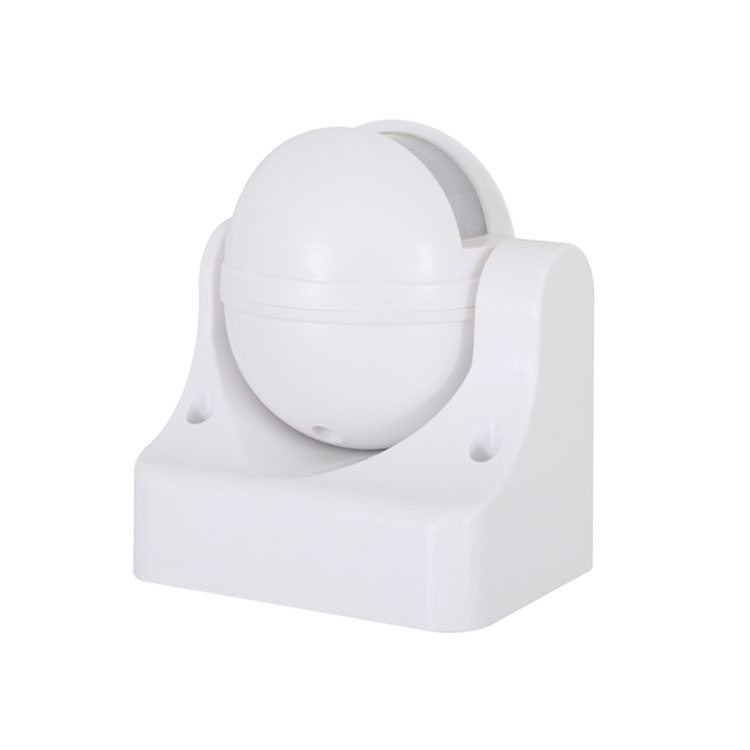

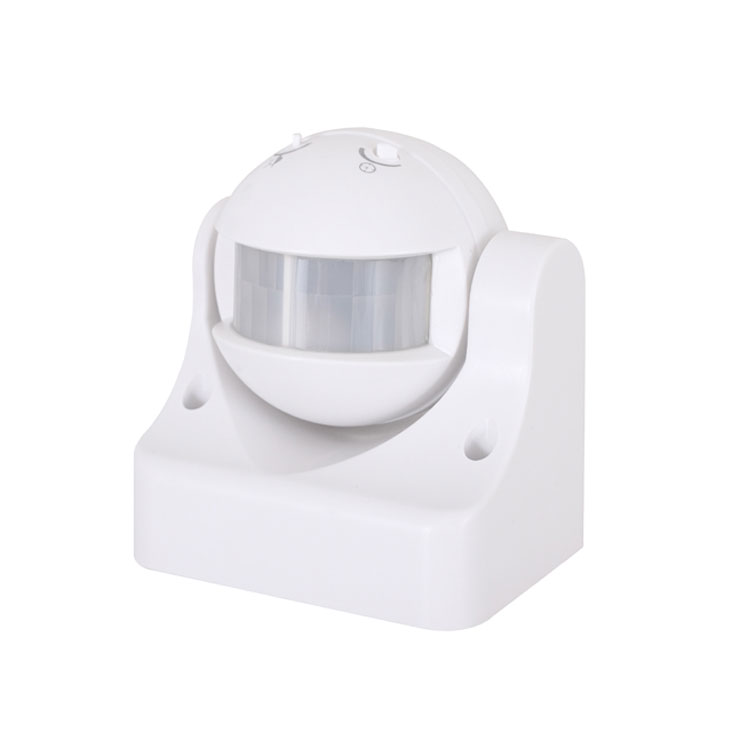

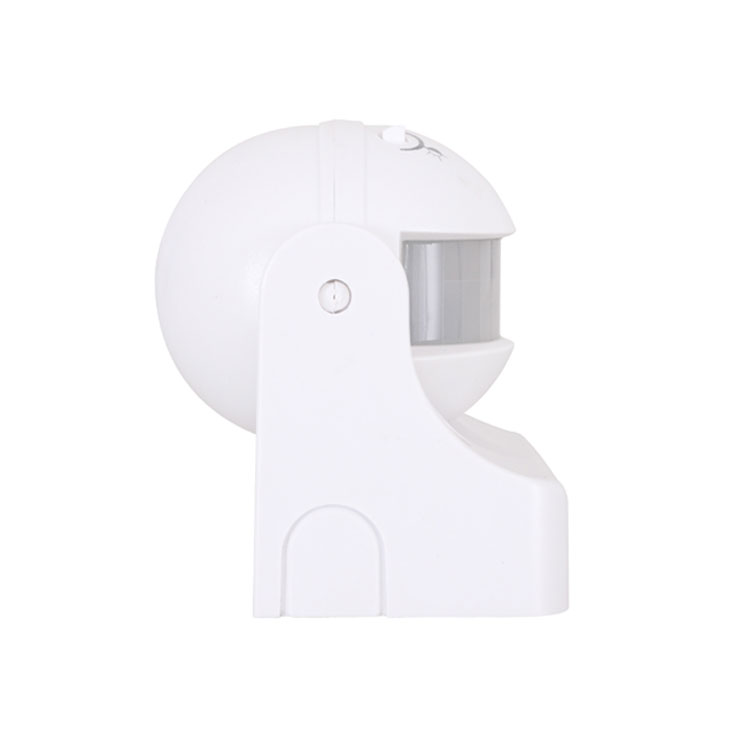

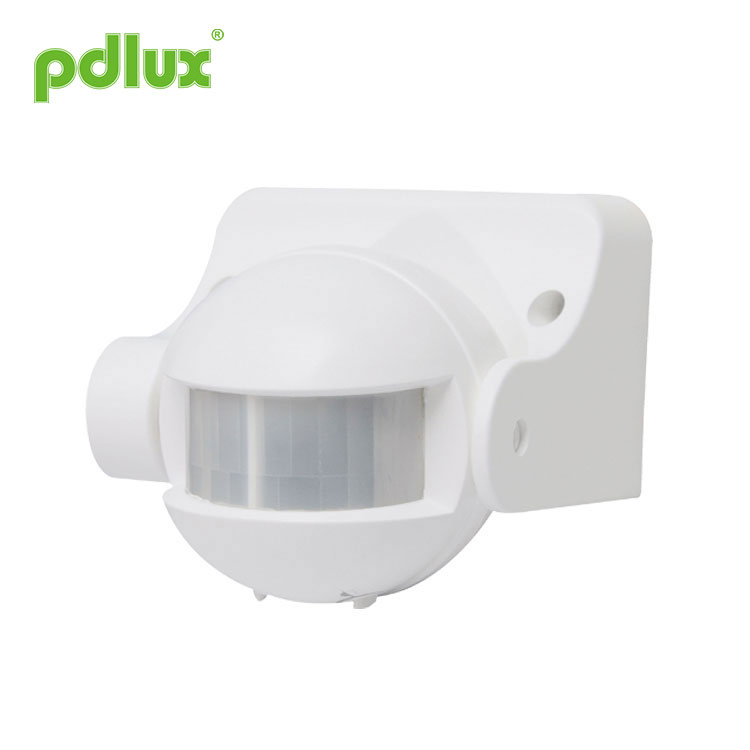

ஐபி 44 நீர்ப்புகா அகச்சிவப்பு சென்சார்

PD-PIR109-Z அகச்சிவப்பு மோஷன் சென்சார் வழிமுறை

சுருக்கம்

ஐபி 44 நீர்ப்புகா அகச்சிவப்பு சென்சார் ஒரு மேம்பட்ட டிஜிட்டல் கட்டுப்பாட்டு அகச்சிவப்பு பைரோ எலக்ட்ரிக் நுண்ணறிவு சென்சார் தயாரிப்பு ஆகும். இது சுவிட்ச் தகவலை துல்லியமாக கணக்கிட MCU ஐப் பயன்படுத்துகிறது, மேலும் சைன் அலையின் பூஜ்ஜிய புள்ளியில் இயக்கப்பட வேண்டிய ரிலேவை துல்லியமாகக் கட்டுப்படுத்துகிறது, இதனால் ஒவ்வொரு சுமையும் இயக்கப்படும். சைன் அலையின் பூஜ்ஜிய புள்ளியில், சைன் அலை உயர் மின்னழுத்தத்தை இயக்கும் போது வழக்கமான கட்டுப்பாட்டு பயன்முறையால் ஏற்படும் தற்போதைய சிக்கல் தவிர்க்கப்படுகிறது, குறிப்பாக உயர் திறன் தாக்கத்தின் கீழ் பெரிய திறன் மின்தேக்கியால் உருவாக்கப்படும் பெரிய தற்போதைய சேத ரிலே சுமை கீழ் மின்னழுத்தம்.

தற்போதைய மின் சுமைகளின் பல்வகைப்படுத்தல் காரணமாக, குறிப்பாக எல்.ஈ.டி விளக்குகள், ஆற்றல் சேமிப்பு விளக்குகள் மற்றும் ஒளிரும் விளக்குகள் அனைத்தும் வெவ்வேறு கொள்ளளவு கொண்ட மின்தேக்கிகளைக் கொண்டுள்ளன. இது ரிலேக்களுக்கு ஒரு பேரழிவு. சில நேரங்களில் 50W எல்.ஈ.டி விளக்கு 80 முதல் 120 ஏ வரை எழுச்சி நீரோட்டங்களை உருவாக்க முடியும். 10A சாதாரண ரிலே இன்ரஷ் மின்னோட்டத்தின் 3 மடங்கு மட்டுமே தாங்கக்கூடியது, மேலும் ரிலே சில நாட்களில் அல்லது பல முறை உடைக்கப்பட வாய்ப்புள்ளது. இதனால்தான் சந்தையில் வழக்கமான சென்சார் குறுகிய ஆயுளையும் சிறிய சுமை மின்னோட்டத்தையும் கொண்டுள்ளது.

இந்த சிக்கலை சமாளிக்க, ஐபி 44 நீர்ப்புகா அகச்சிவப்பு சென்சார் சைன் அலை பூஜ்ஜிய ஆற்றலில் இருக்கும்போது சுமைகளை இயக்க மேம்பட்ட டிஜிட்டல் துல்லிய கணக்கீட்டை ஏற்றுக்கொள்கிறது, இதனால் சுமை எழுச்சி தற்போதைய சிக்கலை தீர்க்கிறது, சுமை திறனை பெரிதும் மேம்படுத்துகிறது மற்றும் சேவை வாழ்க்கையை நீடிக்கிறது தயாரிப்பு வெகுஜன உற்பத்தி சென்சார் தொழில்நுட்பத்தின் சமீபத்திய கட்டுப்பாட்டு முறை எந்த சுமையையும் எளிதாக கட்டுப்படுத்த முடியும். இது ஒரு நடுத்தர மற்றும் உயர்நிலை தயாரிப்பு. வழக்கமான பதிப்போடு ஒப்பிடும்போது செலவு அதிகரித்தாலும், உற்பத்தியின் நம்பகத்தன்மை மற்றும் ஆயுள் பெரிதும் அதிகரிக்கப்படுகின்றன. இந்த தயாரிப்பு மன அமைதியைத் தேர்ந்தெடுப்பது, மன அமைதியைத் தேர்ந்தெடுப்பது மற்றும் பாதுகாப்பைத் தேர்ந்தெடுப்பதற்கு சமம்.

ஐபி 44 நீர்ப்புகா அகச்சிவப்பு சென்சார் ஒரு மாறுதல் மின்சாரம் பதிப்பு மற்றும் ஒரு மின்தேக்கி படி-கீழ் பதிப்பைக் கொண்டுள்ளது. மாறுதல் மின்சாரம் பதிப்பில் 100V-277V வரை செயல்படும் மின்னழுத்தம் மற்றும் <0.5W இன் காத்திருப்பு மின் நுகர்வு உள்ளது. கொள்கையளவில், கொள்ளளவு படி-கீழ் பதிப்பில் ஒற்றை மின்னழுத்தம் மட்டுமே இருக்க முடியும், மேலும் காத்திருப்பு மின் நுகர்வு> 0.7W ஆகும். ஒரு பொருளைத் தேர்ந்தெடுக்கும்போது நீங்கள் அதைக் கருத்தில் கொள்ள வேண்டும்.

விவரக்குறிப்புகள்

> லக்ஸ் சரிசெய்தல்:
LUX என்பது சுற்றுச்சூழலின் வெளிச்சத்தைக் குறிக்கிறது. LUX சரிசெய்தல் குமிழியை சரிசெய்தல் நீங்கள் எந்த வெளிச்சத்தை சென்சாரைத் தூண்டலுக்குள் பெற விரும்புகிறீர்கள் என்பதைத் தேர்வுசெய்ய அனுமதிக்கிறது. உங்களுக்கு ஏற்ற பழக்கத்தைத் தேர்வுசெய்க.
20LUX கரைசலில் சில தேர்வுகள் ஒளிர வேண்டும். சிலர் 50LUX சுற்றுப்புற வெளிச்சத்தை தூண்டல் விளக்குகளாக தேர்வு செய்கிறார்கள், மேலும் LUX சரிசெய்தல் குமிழ் அதிகபட்சமாக சரிசெய்யப்படும் வரை, எந்த நேரத்திலும் தூண்டக்கூடிய விளக்குகளாக சிலர் தேர்வு செய்கிறார்கள்.

> நேர சரிசெய்தல்:
சென்சார் ஒளியை உணர்ந்த பிறகு நேரத்தை சரிசெய்ய நேர சரிசெய்தல் குமிழ் பயன்படுத்தப்படுகிறது, மேலும் தூண்டலுக்குப் பிறகு தாமத நேரத்தை பயனர் நியாயமான முறையில் தேர்ந்தெடுக்க முடியும்.

சென்சார் தகவல்

நிறுவல் மற்றும் முன்னெச்சரிக்கைகள்

ஐபி 44 நீர்ப்புகா அகச்சிவப்பு சென்சார் நிறுவ மிகவும் வசதியானது, துல்லியமான நிறுவலுக்கு பொருத்தமான நிலையைத் தேர்வுசெய்க, பெரிய சுற்றுச்சூழல் குறுக்கீடு கொண்ட ஒரு இடத்தில் சென்சார் நிறுவ முயற்சிக்காதீர்கள்; எடுத்துக்காட்டாக, ஏர் கண்டிஷனிங் போர்ட், வெப்ப மூல துறை மற்றும் பிற இடங்கள். இந்த நிலைகள் சென்சார் ma notion € கருத்துக்கு காரணமாக இருக்கக்கூடும் என்பதால், நிறுவல் நிலையைத் தேர்ந்தெடுத்து, மின் கேபிளை சுமை கேபிளுடன் சரியாக இணைத்த பிறகு, சக்தியை இயக்கலாம்.

1.முதல், TIME ஐ குறைந்தபட்சமாக சரிசெய்யவும், பின்னர் LUX ஐ அதிகபட்சமாக சரிசெய்யவும் (பகலில் வேலை செய்யும் நிலை) மற்றும் தூண்டலை சோதிக்கவும்.

2. சோதனையின் போது சென்சார் ஒளிரப்பட்டிருந்தால், சென்சார் முன் யாரும் இல்லை. விளக்கு அணைக்கப்படும் வரை அது காத்திருக்க வேண்டும், மேலும் இது 3 விநாடிகளுக்குப் பிறகு மீண்டும் மனித உடல் இயக்கத்தால் தூண்டப்படும். நடுவில் எப்போதும் ஒளியை நகர்த்தும் ஒருவர் இருந்தால், அது எப்போதும் இயங்கும், அணைக்க முடியாது.

3. மேலே உள்ள ஆரம்ப சோதனை சாதாரணமான பிறகு, நீங்கள் பொருத்தமான LUX மதிப்பு மற்றும் தாமத நேரத்தை தேர்வு செய்யலாம்.

இணைப்பு-கம்பி வரைபடம்

எல் பிரவுன் என் நீலம் எல் 'சிவப்பு எல் மற்றும் என் ஆகியவற்றை சக்தியுடன் இணைக்கவும்; L 'மற்றும் n ஐ சுமைகளுடன் இணைக்கவும்.

1ã power சக்தியை நிறுத்துங்கள்;
2ã the கீழ் மூடியில் திருகு தளர்த்தவும், வயரிங் துளை திறக்கவும், சக்தியின் கம்பியைக் கடந்து கீழே மூடி வழியாக ஏற்றவும்;
3ã the தேர்ந்தெடுக்கப்பட்ட நிலையில் உயர்த்தப்பட்ட திருகு மூலம் கீழ் மூடியை சரிசெய்யவும்;
4ã connection இணைப்பு-கம்பி வரைபடத்தின்படி சக்தி மற்றும் சுமை கம்பியை இணைப்பு-கம்பி நெடுவரிசையில் இணைக்கவும்;
5ã the சென்சாரை கீழ் மூடியில் வைத்து, திருகு இறுக்கமாக திருப்பவும், பின்னர் அதை மின்மயமாக்கி சோதிக்கவும்.

சோதனை

> ஒளி-கட்டுப்பாட்டு குமிழியை கடிகார திசையில் அதிகபட்சமாக (SUN) திருப்புங்கள், நேரக் குமிழியை எதிர்ப்பு கடிகார திசையில் குறைந்தபட்சமாக மாற்றவும்;
> சக்தியை இயக்கவும், காட்டி 30sec க்கு ஒளிரும் மற்றும் வேலை செய்யும் நிலைக்கு நுழையும்;
> சுமை முதல் முறையாக அணைக்கப்படும் போது, ​​5 செக்கிற்குப் பிறகு அதை மீண்டும் உணரவும், சுமை வேலை செய்ய வேண்டும் மற்றும் காட்டி விளக்கு சிவப்பு. சுமை 5 விநாடிக்குள் வேலை செய்வதை நிறுத்த வேண்டும்;
> LUX குமிழியை குறைந்தபட்ச எதிர்ப்பு கடிகார திசையில் திருப்புங்கள், ஒளி கட்டுப்பாடு 10LUX ஐ விட அதிகமாக இருக்கும்போது அதை சோதித்தால், சுமை வேலை செய்வதை நிறுத்திய பிறகு தூண்டல் சுமை இயங்காது; நீங்கள் கண்டறிதல் சாளரத்தை ஒளிபுகா பொருளுடன் (துண்டு போன்றவை) மூடினால் சுமை வேலை செய்ய வேண்டும், தூண்டல் சமிக்ஞை நிலையில் 5 செக்கிற்குள் சுமை இயங்குவதை வழக்கமாகக் கொண்டிருக்கும்.

ஐபி 44 நீர்ப்புகா அகச்சிவப்பு சென்சாரின் குறிப்பு
> எலக்ட்ரீஷியன் அல்லது அனுபவம் வாய்ந்த நபரால் நிறுவப்பட வேண்டும்;
> அமைதியின்மை பொருளில் அதை நிறுவுவதைத் தவிர்க்கவும்;
> கண்டறிதல் சாளரங்களுக்கு முன்னால் எந்த தடையும் நகரும் பொருட்களும் இருக்கக்கூடாது;
> காற்று நிலை, மத்திய வெப்பமாக்கல் போன்ற காற்று வெப்பநிலை மாற்ற மண்டலங்களுக்கு அருகில் நிறுவுவதைத் தவிர்க்கவும்;
> உங்கள் பாதுகாப்பைக் கருத்தில் கொண்டு, நிறுவிய பின் தடையை நீங்கள் காணும்போது அட்டையைத் திறக்க வேண்டாம்;
> அறிவுறுத்தலுக்கும் தயாரிப்பு செயல்பாட்டிற்கும் வித்தியாசம் இருந்தால், தயவுசெய்து தயாரிப்புக்கு முன்னுரிமை கொடுங்கள், கூடுதலாக உங்களுக்குத் தெரிவிக்காததற்கு மன்னிக்கவும்.

சில சிக்கல் மற்றும் தீர்க்கப்பட்ட வழி
1ã € சுமை வேலை செய்யாது:
ஒரு: சக்தி மற்றும் சுமைகளின் இணைப்பு-வயரிங் சரியானதா என்பதை சரிபார்க்கவும்;
b: சுமை நன்றாக இருக்கிறதா என்று சரிபார்க்கவும்;
c: வேலை செய்யும் ஒளி தொகுப்பு ஒளி கட்டுப்பாட்டுக்கு ஒத்திருக்கிறதா என்பதை சரிபார்க்கவும்.

2ã € உணர்திறன் மோசமானது:
ஒரு: சிக்னலைப் பெறுவதற்கு கண்டறிதல் சாளரத்தின் முன் தடையாக இருக்கிறதா என்று சோதிக்கவும்;
b: சுற்றுப்புற வெப்பநிலை அதிகமாக இருக்கிறதா என்று சரிபார்க்கவும்;
c: தூண்டல் சமிக்ஞை மூலத்தைக் கண்டறிதல் புலங்களில் உள்ளதா என்பதைச் சரிபார்க்கவும்;
d: நிறுவலின் உயரம் அறிவுறுத்தலில் காட்டப்பட்டுள்ள உயரத்திற்கு ஒத்திருக்கிறதா என்பதைச் சரிபார்க்கவும்;
e: நகரும் நோக்குநிலை சரியானதா என்பதை சரிபார்க்கவும்.

3ã € சென்சார் தானாக சுமைகளை நிறுத்த முடியாது:
ஒரு: கண்டறிதல் துறையில் தொடர்ச்சியான சமிக்ஞை இருக்கிறதா என்று சரிபார்க்கவும்;
b: நேர அமைப்பு மிக நீளமானதா என்பதை சரிபார்க்கவும்;
c: சக்தி அறிவுறுத்தலுடன் ஒத்துப்போகிறதா என்பதைச் சரிபார்க்கவும்;
d: சென்சார் அருகிலுள்ள வெப்பநிலை காற்று நிலை அல்லது மத்திய வெப்பமாக்கல் போன்ற வெளிப்படையாக மாறுமா என்பதை சரிபார்க்கவும்.



pre € pre முன்னுரிமை நிறுவலுடன் உறுதிப்படுத்தவும்.
நிறுவல் மற்றும் நீக்குதல் நடவடிக்கைகளுக்கு முன் மின்சாரம் துண்டிக்கவும்.
safety € safety பாதுகாப்பு நோக்கங்களுக்காக நீங்கள் சக்தியை துண்டித்துவிட்டீர்கள் என்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
operation € ¢ முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.

தயாரிப்பு தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் கடமைப்பட்டுள்ளோம், இருப்பினும், அனைத்து மின்னணு கூறுகளும் பயனற்றதாக மாற சில நிகழ்தகவுகளைக் கொண்டுள்ளன, அவை சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும் போது, ​​தேவையற்ற வடிவமைப்புகளுக்கு நாங்கள் கவனம் செலுத்தியுள்ளோம் மற்றும் எந்தவிதமான சிக்கல்களையும் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த கையேடு இந்த தயாரிப்பின் தற்போதைய உள்ளடக்க நிரலாக்கத்திற்கானது, முன்னறிவிப்பின்றி உற்பத்தியாளருக்கு ஏதேனும் மாற்றங்கள் மற்றும் மாற்றங்கள் உள்ளன!
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கங்களுக்காகவும் நகலெடுக்கக்கூடாது.
