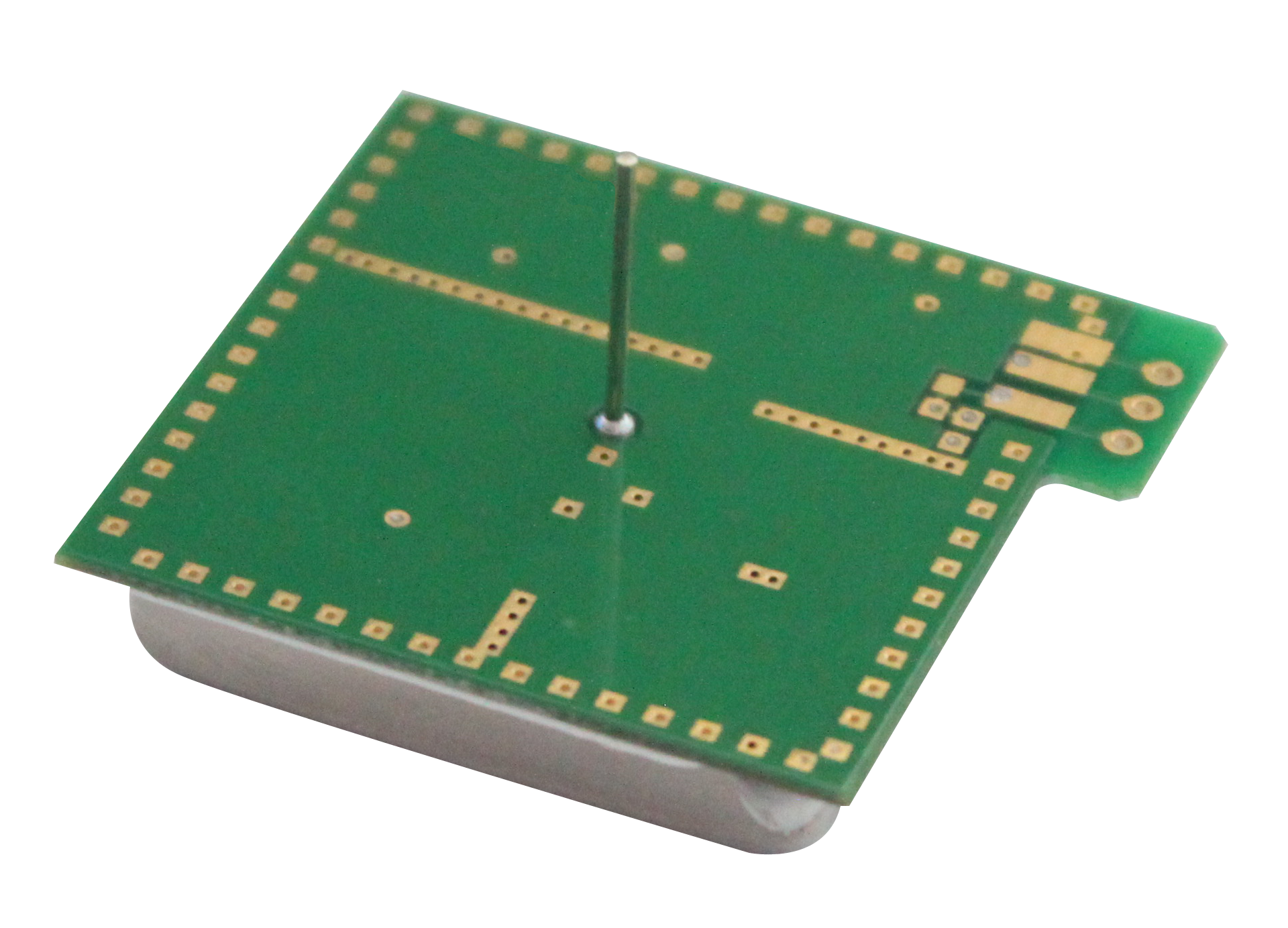

உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி
உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி என்பது ஒரு சி-பேண்ட் பை-ஸ்டேடிக் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி .இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (சிஆர்ஓ) ஆகும். இந்த மாட்யூல், உள்ளமைக்கப்பட்ட பெருக்கி சர்க்யூட்டைப் பயன்படுத்துகிறது மற்றும் வெளிப்புற பெருக்கி சிக்னலைச் சேமிக்கிறது. , சிக்னல் செயலாக்கத்தை எளிதாக்குகிறது மற்றும் கட்டுப்படுத்தியுடன் இணைப்பதை எளிதாக்குகிறது.
மாதிரி:PD-V1
விசாரணையை அனுப்பு
உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி என்பது ஒரு சி-பேண்ட் பை-ஸ்டேடிக் டாப்ளர் டிரான்ஸ்ஸீவர் மாட்யூல் ஆகும். இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO) ஆகும். இந்த மட்யூல், உள்ளமைக்கப்பட்ட பெருக்கி சர்க்யூட்டைப் பயன்படுத்துகிறது மற்றும் சிக்னல் பெருக்கியைச் சேமிக்கிறது. , சிக்னல் செயலாக்கத்தை எளிமையாக்குகிறது மற்றும் கட்டுப்படுத்தியுடன் இணைப்பதை எளிதாக்குகிறது.
உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் மாட்யூல், தானியங்கி லைட்டிங் சுவிட்சுகளில் ஆக்யூபென்சி சென்சாருக்கு மிகவும் பொருத்தமானது. உச்சவரம்பு நிறுவல் 5.8GHz மைக்ரோவேவ் சென்சார் மாட்யூலை உச்சவரம்பு மவுண்ட் இன்ட்ரூடர் டிடெக்டர்களுக்கும் பயன்படுத்தலாம்.
|
உச்சவரம்பு நிறுவலின் பயன்பாடு 5.8GHz மைக்ரோவேவ் சென்சார் தொகுதி
●புத்திசாலித்தனமான சுவிட்ச்
●குறைந்த வயர்லெஸ் பவர் வெளியீடு |
EN 300440-V2.1.1、EN 62479: 2010, RED வழிமுறை-2014/53/eu இன் படி FCC பகுதி 15.249 இன் படி EN 62321 இன் படி, ROHS உத்தரவு-2011/65/eu ரீச் உத்தரவு-1907/2006/ec படி |
|
ஆண்டெனா பீம் பேட்டர்ன்(ஓம்னி-திசை)
|
தயாரிப்புகளின் அளவு
|
| அளவுரு | குறிப்புகள் | குறைந்தபட்சம் | தட்டச்சு செய்யவும் | அதிகபட்சம் | அலகுகள் | ||||
| அதிர்வெண் அமைப்பு | 1 | 5.75 | 5.80 | 5.85 | ஜிகாஹெர்ட்ஸ் | ||||
| கதிர்வீச்சு சக்தி (EIRP) | 1 | 0.10 | 0.12 | 0.15 | மெகாவாட் | ||||
| செட்டில்லிங் டைம் |
|
5 |
|
10 | செல்வி | ||||
| சிக்னல் வலிமையைப் பெற்றது | 2 | 150 | 200 | 300 | μVp-p | ||||
| சத்தம் | 3 | 100 | 150 | 200 | mVrms | ||||
| வழங்கல் மின்னழுத்தம் |
|
4.75 | 5.00 | 5.25 | VDC | ||||
| தற்போதைய நுகர்வு |
|
18 | 20 | 25 | எம்.ஏ | ||||
| துடிப்பு மீண்டும் மீண்டும் அதிர்வெண் | 4 | 2.0 | 2.2 | 3.0 | KHz | ||||
| துடிப்பு அகலம் | 4 | 15 | 50 | 70 | μSec | ||||
| இயக்க வெப்பநிலை |
|
-15 | 22 | 75 | ℃ | ||||
| எடை |
|
6.0 | 6.5 | 7.0 | g | ||||
குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சமிக்ஞை வலிமை (RSS) 36dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: இரைச்சல் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை அவுட்புட் போர்ட்டில், அனெகோயிக் அறைக்குள் அளவிடப்படுகிறது.
குறிப்பு 4: துடிப்பு செயல்பாடு
