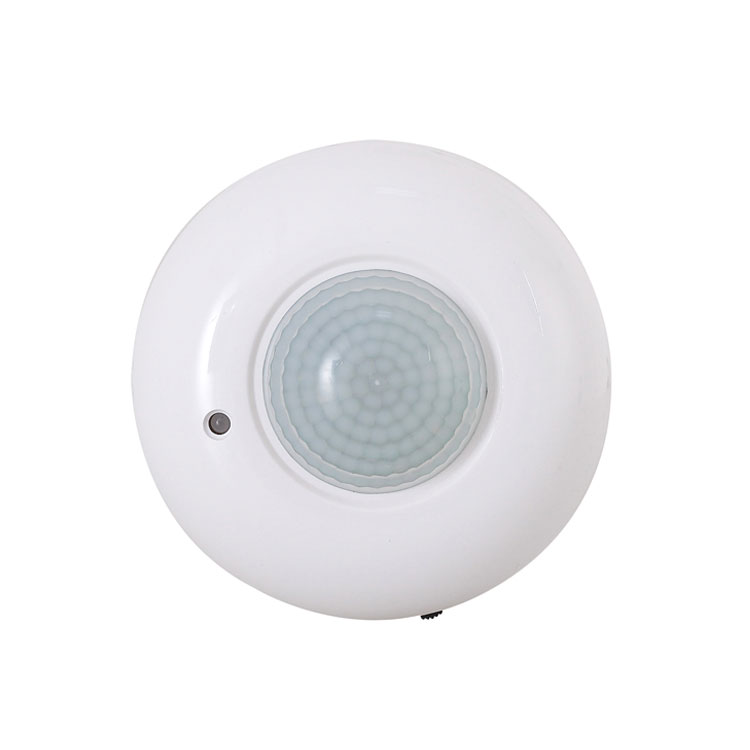

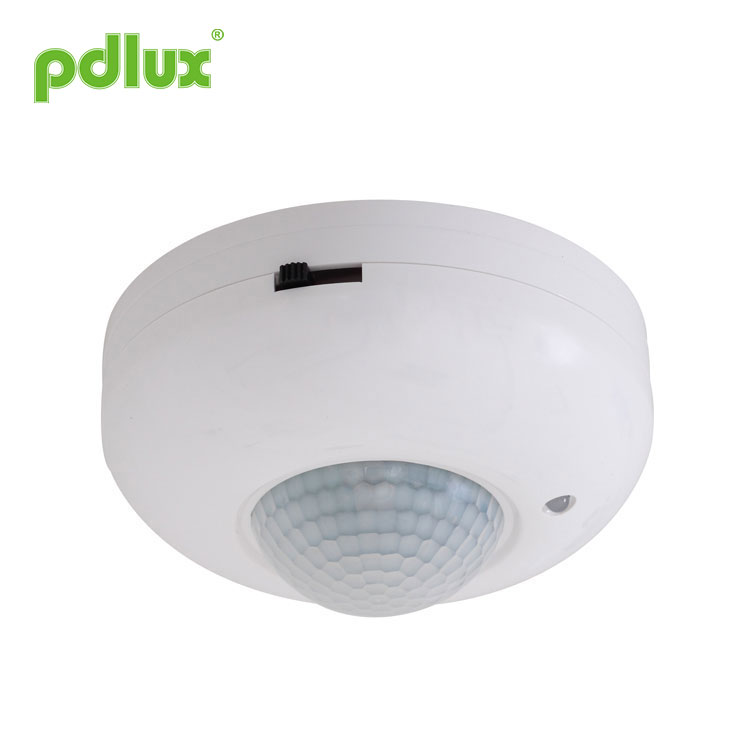

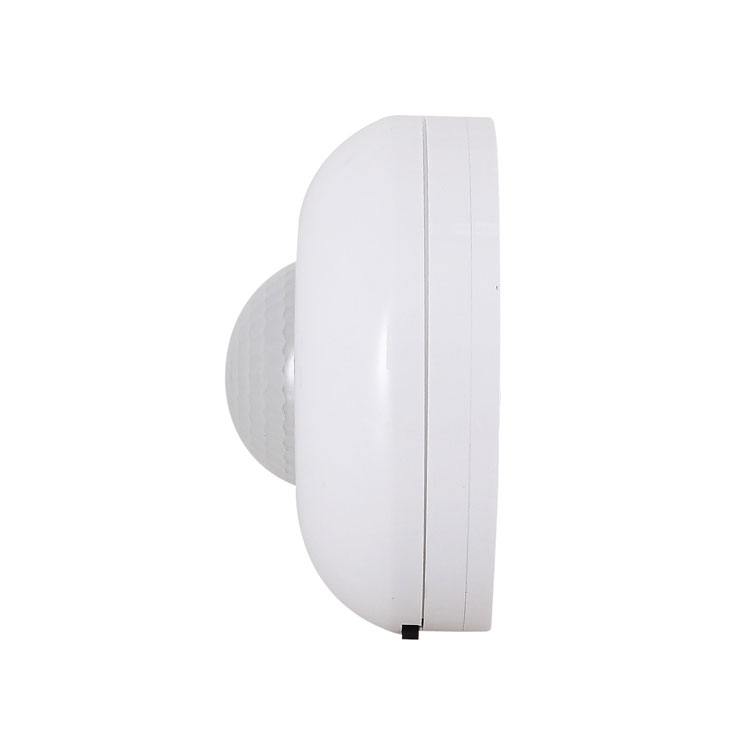

உச்சவரம்பு மவுண்ட் இன்ஃப்ராரெட் மோஷன் சென்சார்
பின்வருவது Ceiling Mount Infrared Motion Sensor பற்றிய அறிமுகமாகும், Ceiling Mount Infrared Motion Sensorஐ நன்கு புரிந்துகொள்ள உங்களுக்கு உதவுவேன் என்று நம்புகிறேன்.
மாதிரி:PD-PIR120-Z
விசாரணையை அனுப்பு
இந்த உச்சவரம்பு மவுண்ட் இன்ஃப்ராரெட் மோஷன் சென்சார் ஒரு மேம்பட்ட டிஜிட்டல் முறையில் கட்டுப்படுத்தப்பட்ட அகச்சிவப்பு பைரோஎலக்ட்ரிக் நுண்ணறிவு சென்சார் தயாரிப்பு ஆகும். இந்தத் தயாரிப்பு உயர் தெளிவுத்திறன் கொண்ட சென்சார் ஒன்றைப் பயன்படுத்துகிறது, இது ஒரு பாரம்பரிய சென்சாரின் உணர்திறனை விட இரு மடங்கு அதிகமாகும். இது சுவிட்ச் தகவலை துல்லியமாகக் கணக்கிடுவதற்கு MCU ஐப் பயன்படுத்துகிறது. சைன் அலையின் பூஜ்ஜியப் புள்ளியில் இயக்கப்படும் ரிலேவைக் கட்டுப்படுத்துகிறது, இதனால் ஒவ்வொரு சுமையும் இயக்கப்படும். சைன் அலையின் பூஜ்ஜியப் புள்ளியில், சைன் அலை உயர் மின்னழுத்தம் இயக்கப்படும்போது வழக்கமான கட்டுப்பாட்டு பயன்முறையால் ஏற்படும் ஊடுருவல் மின்னோட்டச் சிக்கல் தவிர்க்கப்படுகிறது, குறிப்பாக அதிக திறன் கொண்ட மின்தேக்கியால் அதிக மின்னோட்டத்தின் தாக்கத்தால் உருவாகும் பெரிய மின்னோட்ட சேத ரிலே. சுமை கீழ் மின்னழுத்தம்.
தற்போதைய மின் சுமைகளின் பல்வகைப்படுத்தல் காரணமாக, குறிப்பாக LED விளக்குகள், ஆற்றல் சேமிப்பு விளக்குகள் மற்றும் ஃப்ளோரசன்ட் விளக்குகள் அனைத்தும் வெவ்வேறு கொள்ளளவு கொண்ட மின்தேக்கிகளைக் கொண்டுள்ளன. ரிலேக்களுக்கு இது ஒரு பேரழிவு. சில நேரங்களில் ஒரு 50W LED விளக்கு 80 முதல் 120A வரை மின்னோட்டத்தை உருவாக்கலாம். 10A சாதாரண ரிலே 3 மடங்கு மின்னோட்டத்தை மட்டுமே தாங்கும், மேலும் சில நாட்களில் அல்லது பல முறை ரிலே உடைக்கப்பட வாய்ப்புள்ளது. இதனால்தான் சந்தையில் உள்ள வழக்கமான சென்சார் குறுகிய ஆயுளையும் சிறிய சுமை மின்னோட்டத்தையும் கொண்டுள்ளது.
இந்தச் சிக்கலைச் சமாளிப்பதற்கு, இந்த தயாரிப்பு மேம்பட்ட டிஜிட்டல் துல்லியக் கணக்கீட்டைப் பின்பற்றி, சைன் அலையானது பூஜ்ஜியத் திறனில் இருக்கும்போது, சுமைகளை இயக்குகிறது, இதனால் சுமை ஏற்ற மின்னோட்டச் சிக்கலைத் தீர்க்கிறது, சுமை திறனை பெரிதும் அதிகரிக்கிறது மற்றும் தயாரிப்பின் சேவை ஆயுளை நீட்டிக்கிறது. வெகுஜன உற்பத்தி சென்சார் தொழில்நுட்பத்தின் சமீபத்திய கட்டுப்பாட்டு முறை எந்த சுமையையும் எளிதாகக் கட்டுப்படுத்த முடியும். இது ஒரு நடுத்தர மற்றும் உயர்தர தயாரிப்பு ஆகும். வழக்கமான பதிப்போடு ஒப்பிடும்போது செலவு அதிகரித்தாலும், உற்பத்தியின் நம்பகத்தன்மை மற்றும் ஆயுள் பெரிதும் அதிகரித்துள்ளது. இந்த தயாரிப்பு மன அமைதியைத் தேர்ந்தெடுப்பதற்கும், பாதுகாப்பைத் தேர்ந்தெடுப்பதற்கும் சமம்.
இந்தத் தயாரிப்பில் ஸ்விட்ச்சிங் பவர் சப்ளை பதிப்பு மற்றும் மின்தேக்கி ஸ்டெப்-டவுன் பதிப்பு உள்ளது. மாறுதல் பவர் சப்ளை பதிப்பு 100V-277V வரை வேலை செய்யும் மின்னழுத்தத்தையும் <0.5W காத்திருப்பு மின் நுகர்வையும் கொண்டுள்ளது. கொள்கையளவில், கொள்ளளவு ஸ்டெப்-டவுன் பதிப்பில் ஒற்றை மின்னழுத்தம் மட்டுமே இருக்க முடியும், மேலும் காத்திருப்பு மின் நுகர்வு >0.7W ஆகும். ஒரு பொருளைத் தேர்ந்தெடுக்கும்போது அதைக் கருத்தில் கொள்ள வேண்டும்.
விவரக்குறிப்புகள்
|
சக்தி ஆதாரம்: 220-240VAC 50Hz/60Hz 100-130VAC 50Hz/60Hz அனைத்து சுமைகளும்: 1200W அதிகபட்சம். (220-240VAC) 800W அதிகபட்சம். (100-130VAC) நேர அமைப்பு: குறைந்தபட்சம்: 5 நொடி அதிகபட்சம்: 6 நிமிடம் ± 5 வி (சரிசெய்யக்கூடியது) ஒளி கட்டுப்பாடு: <10LUX(சரிசெய்யக்கூடியது) |
கண்டறிதல் வரம்பு: 6மீ அதிகபட்சம் (ஆரம்.) (22°C) கண்டறிதல் கோணம்: 360°(மேல் பார்வை) வேலை வெப்பநிலை: -10°C~+40°C வேலை ஈரப்பதம்: <93%RH நிறுவல் உயரம்: 2.5m~4.5m கண்டறிதல் வேகம்: 0.6 ~1.5m/s |
செயல்பாடு
பகல் மற்றும் இரவை தானாக அடையாளம் காண முடியும்: ஒளி-கட்டுப்பாடு செயல்படும் போது நுகர்வோரின் விருப்பத்திற்கு ஏற்ப சுதந்திரமாக சரிசெய்யப்படலாம். நீங்கள் "TEST" நிலைக்கு மாறும்போது அது பகல் நேரத்திலும் இரவிலும் வேலை செய்யலாம். நீங்கள் அதை "2", "3", "4" நிலைக்கு மாற்றும்போது 10LUX க்கும் குறைவான ஒளி-கட்டுப்பாட்டு நிலையில் மட்டுமே இது வேலை செய்ய முடியும். சரிசெய்தல் முறையைப் பொறுத்தவரை, சோதனை முறையைப் பார்க்கவும்.
பவர் மற்றும் கண்டறிதல் அறிகுறி: நீங்கள் பவரை இயக்கும்போது காட்டி விளக்கு பச்சை நிறமாகவும், சென்சார் தூண்டல் சிக்னல்களைப் பெறும்போது சிவப்பு நிறமாகவும் இருக்கும். எனவே சக்தி மற்றும் கண்டறிதல் இயல்பானதா என்பதை இது காட்டலாம்.
நேர அமைப்பு சரிசெய்யக்கூடியது: நுகர்வோரின் விருப்பத்திற்கு ஏற்ப நேர அமைப்பை சுதந்திரமாக அமைக்கலாம். சுவிட்சை கடிகார திசையில் திருப்பவும். "1" நிலை (குறைந்தபட்ச நேரம்) சுமார் 5 வினாடிகள் ஆகும். "2" நிலை சுமார் 30 வினாடிகள், "3" நிலை 2நி±5வினாடிகள், "4" நிலை 6நி±5வினாடிகள்.
சென்சார் தகவல்
நிறுவல் (பின்வரும் படத்தைப் பார்க்கவும்)
மின்சாரத்தை அணைக்கவும்.
கீழ் நிலைப்பாட்டை கடிகார திசையில் திருப்பி அதை கழற்றவும். மின் கம்பி கீழே-நிலையத்தின் நடுவில் உள்ள துளையை கடக்கிறது.
கீழ்-நிலையானது தேர்ந்தெடுக்கப்பட்ட நிலையில் உயர்த்தப்பட்ட திருகு மூலம் சரி செய்யப்பட்டது.
இணைப்பு-வயர் வரைபடத்தின்படி சென்சாரின் இணைப்பு-வயர் நெடுவரிசையில் சக்தி மற்றும் சுமைகளை இணைக்கவும்.
சென்சார் பாட்டம்-ஸ்டாண்டின் வாயை குறிவைத்து எதிர் கடிகார திசையில் திரும்பியது.
சுவிட்சை "1" நிலைக்குத் திருப்பவும்.
மின்சாரம் இயக்கப்பட்டால், காட்டி ஒளி சிவப்பு மற்றும் 30 விநாடிகளுக்கு ஒளிரும், பின்னர் வேலை செய்யும் நிலைக்கு நுழைகிறது, மேலும் காட்டி பச்சை நிறமாக மாறும்.
சுமை முதல் முறையாக அணைக்கப்படும் போது, 5 வினாடிகளுக்குப் பிறகு அதை மீண்டும் உணரவும், சுமை வேலை செய்ய வேண்டும் மற்றும் காட்டி விளக்கு சிவப்பு நிறத்தில் இருக்கும். சுமை 5 வினாடிகளுக்குள் வேலை செய்ய நிறுத்தப்பட வேண்டும்.
சுவிட்சை "2" நிலைக்குத் திருப்பவும். மின்தூண்டி சுமை 10luxக்கு மேல் சுற்றுப்புற வெளிச்சத்தில் வேலை செய்யக்கூடாது. நீங்கள் கண்டறிதல் சாளரத்தை ஒளிபுகா பொருள்களுடன் (துண்டு எல்சி) மூடினால், சுமை வேலை செய்ய வேண்டும். தூண்டல் சமிக்ஞைகள் இல்லாத நிலையில், சுமை வேலை செய்வதை நிறுத்த வேண்டும். 25~35 வினாடிகளுக்குள்.
|
குறிப்பு எலக்ட்ரீஷியன் அல்லது அனுபவம் வாய்ந்த மனிதர் இதை நிறுவலாம். அமைதியின்மை பொருட்களை நிறுவலின் அடிப்படையாக கருத முடியாது. கண்டறிதல் சாளரத்தின் முன் கண்டறிதலை பாதிக்கும் எந்த தடையும் அல்லது அமைதியின்மையும் இல்லை. காற்று வெப்பநிலை மாற்ற மண்டலங்களுக்கு அருகில் அதை நிறுவுவதைத் தவிர்க்கவும்: காற்று நிலை, மத்திய வெப்பமாக்கல் போன்றவை. நிறுவிய பின் தடையை நீங்கள் கண்டால், உங்கள் பாதுகாப்பிற்காக கேஸை திறக்க வேண்டாம். அறிவுறுத்தலுக்கும் தயாரிப்பின் செயல்பாட்டிற்கும் இடையே சில வேறுபாடுகள் இருந்தால், தயாரிப்புக்கு முன்னுரிமை கொடுங்கள், மேலும் உங்களுக்குத் தெரிவிக்காததற்கு மன்னிக்கவும். |
 |
சில பிரச்சனை மற்றும் தீர்வு வழி
சுமை வேலை செய்யாது:
a: சக்தி மற்றும் சுமை சரிபார்க்கவும்;
ப: சுமை நன்றாக இருந்தால்;
c: காட்டி விளக்கு பச்சை நிறமாக இருந்தால்;
d: வேலை செய்யும் விளக்கு ஒளி-கட்டுப்பாட்டுடன் ஒத்துப்போகிறதா என்பதைச் சரிபார்க்கவும்.
உணர்திறன் குறைவாக உள்ளது:
a: கண்டறிதல் சாளரத்தின் முன் சமிக்ஞைகளைப் பெறுவதற்கு அந்த விளைவு தடையாக உள்ளதா என்பதைச் சரிபார்க்கவும்;
b: சுற்றுப்புற வெப்பநிலையை சரிபார்க்கவும்;
c: சிக்னல்கள் மூலமானது கண்டறிதல் புலத்தில் உள்ளதா என சரிபார்க்கவும்;
ஈ: நிறுவல் உயரத்தை சரிபார்க்கவும்;
இ: நகரும் நோக்குநிலை சரியாக இருந்தால்.
சென்சார் தானாகவே சுமைகளை மூட முடியாது:
a: கண்டறிதல் புலங்களில் தொடர்ச்சியான சமிக்ஞைகள் இருந்தால்;
b: நேர அமைப்பு மிக நீண்டதாக அமைக்கப்பட்டால்;
c: அதிகாரம் அறிவுறுத்தலுக்கு ஒத்திருந்தால்;
d: சென்சார் அருகே காற்றின் வெப்பநிலை மாறினால், உதாரணமாக ஏர் கண்டிஷன் அல்லது சென்ட்ரல் ஹீட்டிங் போன்றவை.
● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● நிறுவல் மற்றும் அகற்றும் செயல்பாடுகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
● பாதுகாப்பு காரணங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்தவும்.
● முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.
தயாரிப்பின் தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாறுவதற்கு சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும் போது, தேவையற்ற வடிவமைப்புகள் மற்றும் பின்பற்றப்பட்ட பாதுகாப்பிற்கு நாங்கள் கவனம் செலுத்தியுள்ளோம்.
எந்த பிரச்சனையும் தவிர்க்க ஒதுக்கீடு.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
