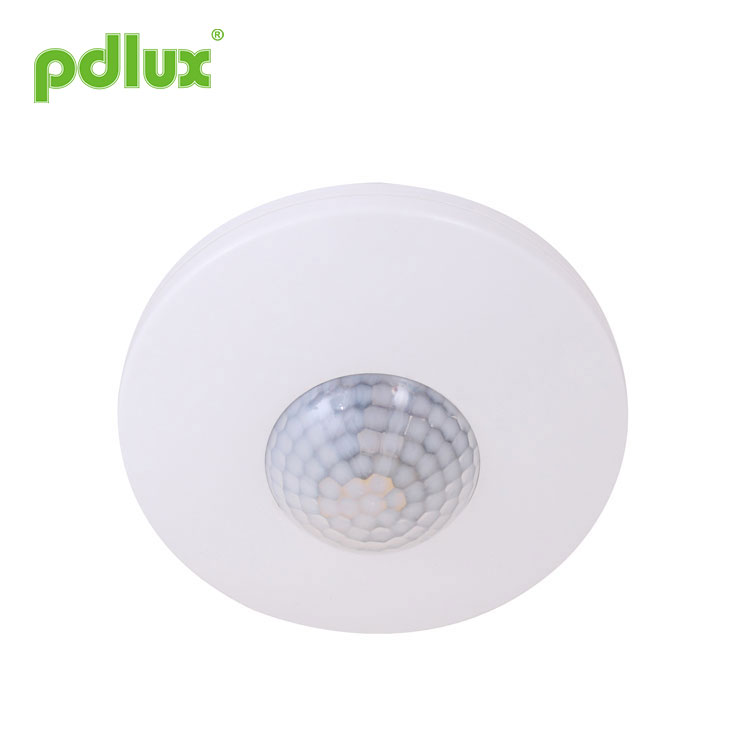

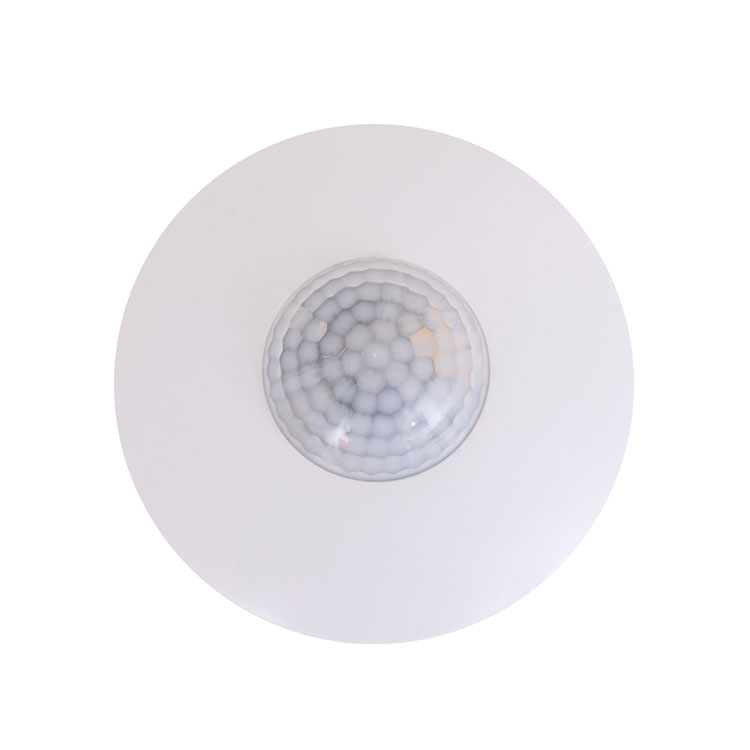

உச்சவரம்பு மவுண்டிங் சென்சார்
பின்வருபவை Ceiling Mounting Sensor பற்றிய அறிமுகமாகும், Ceiling Mounting Sensorஐ நன்கு புரிந்துகொள்ள உங்களுக்கு உதவுவேன் என்று நம்புகிறேன்.
மாதிரி:PD-PIR150D
விசாரணையை அனுப்பு
சுருக்கம்
இது தன்னியக்கவாதம், வசதியான பாதுகாப்பான, சேமிப்பு-ஆற்றல் மற்றும் நடைமுறை செயல்பாடுகளை சேகரிக்கிறது. ஒரு டிடெக்டர் உள்ளே ஒரு பரவலான கண்டறிதல் புலத்தை உருவாக்குகிறது, இது மனிதனின் அகச்சிவப்பு ஆற்றலை கட்டுப்பாட்டு-சமிக்ஞை மூலமாகப் பயன்படுத்துகிறது, ஒருவர் கண்டறிதல் புலத்தில் நுழையும் போது அது உடனடியாக சுமைகளைத் தொடங்கும். பகல் மற்றும் இரவை இது தானாகவே அடையாளம் காண முடியும். இது நிறுவ எளிதானது மற்றும் பரவலாகப் பயன்படுத்தப்படுகிறது. இது மிகவும் மேம்பட்ட PIR சென்சார் ஆகும், இது மெல்லிய மற்றும் டிஜிட்டல் ஆகும். இது டிஜிட்டல் நுண்ணறிவு பைரோஎலக்ட்ரிக் அகச்சிவப்பு சென்சார் மூலம் மின்சுற்று செயல்திறனை மிகவும் நிலையானதாகவும், பிழை செயல்பாடு குறைவாகவும், உணர்திறன் அதிகமாகவும், தவறு விகிதம் குறைவாகவும், காத்திருப்பு மின் நுகர்வு பலவீனமாகவும், சிக்னல்களுக்கான தீர்மானத்தை வலுவாகவும் மாற்றுகிறது.
விவரக்குறிப்புகள்
|
சக்தி ஆதாரம்: 220-240VAC,50Hz மதிப்பிடப்பட்ட சுமை: 800W Max.tungsten 150W Max.fluorescent & LED நேர அமைப்பு: 8±2sec~8±2min(சரிசெய்யக்கூடியது) ஒளி-கட்டுப்பாடு: <10LUX~2000LUX(சரிசெய்யக்கூடியது) கண்டறிதல் கோணம்: 360o (உச்சவரம்பு நிறுவல்) உணர்வு இயக்க வேகம்: 0.6~1.5மீ/வி |
கண்டறிதல் வரம்பு: 1-5மீ (ஆரம்.)(உச்சவரம்பு நிறுவல்)(சரிசெய்யக்கூடியது) அதிகபட்சம் 10 மீ. (சுவர் நிறுவல்)(சரிசெய்யக்கூடியது) நிறுவல் உயரம்: 2.5~3.5மீ (உச்சவரம்பு நிறுவல்) 1.7~2.5மீ (சுவர் நிறுவல்) வேலை வெப்பநிலை: -10°C~+40°C IP20 |
சென்சார் தகவல்
செயல்பாடு
பகல் மற்றும் இரவை தானாகவே அடையாளம் காணவும். உங்கள் விருப்பத்திற்கு ஏற்ப சுற்றுப்புற ஒளியை சரிசெய்யலாம்: சூரியனுக்கு (அதிகபட்சம்) திரும்பும்போது, அது பகல் நேரத்திலும் இரவிலும் வேலை செய்யும். சந்திரனுக்கு (நிமிடம்) திரும்பும்போது, அது 10LUX க்கும் குறைவான சூழ்நிலையில் மட்டுமே வேலை செய்யும். சரிசெய்தலைப் பொறுத்தவரை, சோதனை முறையைப் பார்க்கவும்.
நிறுவல் நிலை மற்றும் கண்டறிதல் புலத்தின் படி கண்டறிதல் தூரத்தை அமைக்கலாம்.
நேர-தாமதம் தொடர்ந்து சேர்க்கப்படுகிறது: முதல் தூண்டிக்குப் பிறகு இரண்டாவது தூண்டல் சமிக்ஞையைப் பெறும்போது, அது முதல் நேர-தாமத அடிப்படையின் மீதமுள்ள நேரத்தை மீண்டும் ஒருமுறை கணக்கிடும். (நேரத்தை அமைக்கவும்)
நேர-தாமதம் சரிசெய்தல்: இது உங்கள் விருப்பத்திற்கு ஏற்ப அமைக்கப்படலாம். குறைந்தபட்சம் 8±2 வினாடிகள்; அதிகபட்சம் 8±2நிமி.
| (1) கண்டறிதல் வரம்பு அமைப்பு (உணர்திறன்) | |
|
கண்டறிதல் வரம்பை சரிசெய்யவும். அதை அதிகரிக்க கடிகார திசையில் திரும்பவும், குறைக்க எதிர் கடிகார திசையில் திரும்பவும். மினிக்கு திரும்பும்போது 1மீ, அதிகபட்சமாக திரும்பும்போது 5மீ. |
|
கவனம்:இந்த தயாரிப்பைப் பயன்படுத்தும் போது, உங்களுக்குத் தேவையான பொருத்தமான நிலைக்கு உணர்திறனை சரிசெய்யவும், தயவு செய்து உணர்திறனை அதிகபட்சமாக சரிசெய்ய வேண்டாம், தவறான இயக்கத்தால் தயாரிப்பு பொதுவாக வேலை செய்யாது. உணர்திறன் அதிகமாக இருப்பதால் தவறான இயக்கத்தை எளிதில் கண்டறியலாம் காற்று வீசும் இலைகள் மற்றும் திரைச்சீலைகள், சிறிய விலங்குகள் மற்றும் மின் கட்டம் மற்றும் மின் சாதனங்களின் குறுக்கீடு மூலம் தவறான இயக்கம். தயாரிப்பை வழிநடத்தும் அனைத்தும் சாதாரணமாக வேலை செய்யாது! தயாரிப்பு சாதாரணமாக வேலை செய்யாதபோது, தயவுசெய்து உணர்திறனை சரியான முறையில் குறைக்க முயற்சிக்கவும், பின்னர் அதைச் சோதிக்கவும்.
|
|
| (2) நேர அமைப்பு | |
|
சுமை வேலை நேரத்தை அமைக்கவும். அதை அதிகரிக்க கடிகார திசையில் திரும்பவும், குறைக்க எதிர் கடிகார திசையில் திரும்பவும். அதிகபட்சமாக மாறும்போது நேர அமைப்பானது சுமார் 8±2நிமிடங்களாகவும், நிமிடத்திற்குத் திரும்பும்போது நேர அமைப்பானது 8±2வினாடிகளாகவும் இருக்கும். |
|
குறிப்பு:ஒளி தானாகவே அணைக்கப்படும் போது, சென்சார் மற்றொரு இயக்கத்தைக் கண்டறிய 1 வினாடி எடுக்கும், அதாவது 1 வினாடிகளுக்குப் பிறகு கண்டறியப்பட்ட சிக்னல் மட்டுமே ஒளியைத் தானாக இயக்க முடியும்.
இது முக்கியமாக சிக்னல் கண்டறியப்பட்ட தருணத்திலிருந்து தாமத நேரத்தைச் சரிசெய்வதற்கும், லைட் ஆட்டோ-ஆஃப் ஆகும் வரை லைட் ஆட்டோ-ஆன் செய்வதற்கும் ஆகும். உங்கள் நடைமுறைத் தேவைக்கு தாமத நேரத்தை நீங்கள் வரையறுக்கலாம். மைக்ரோவேவ் சென்சார் தொடர்ச்சியான உணர்திறன் செயல்பாட்டைக் கொண்டிருப்பதால், ஆற்றல் சேமிப்புக்காக தாமத நேரத்தைக் குறைப்பது நல்லது. கண்டறியும் வரம்பில் மனிதன் இருந்தால் மட்டுமே.
|
|
| (3)ஒளி-கட்டுப்பாட்டு அமைப்பு | |
|
வேலை செய்யும் ஒளியை சரிசெய்யவும். அதை அதிகரிக்க கடிகார திசையில் திரும்பவும், குறைக்க எதிர் கடிகார திசையில் திரும்பவும் மினிக்கு திரும்பும்போது, அது 10LUX க்குக் கீழே மட்டுமே வேலை செய்யும், அதிகபட்சமாக மாறும்போது, எந்த ஒளி-கட்டுப்பாட்டையும் வேலை செய்ய முடியும். |
இணைப்பு-கம்பி வரைபடம்
|

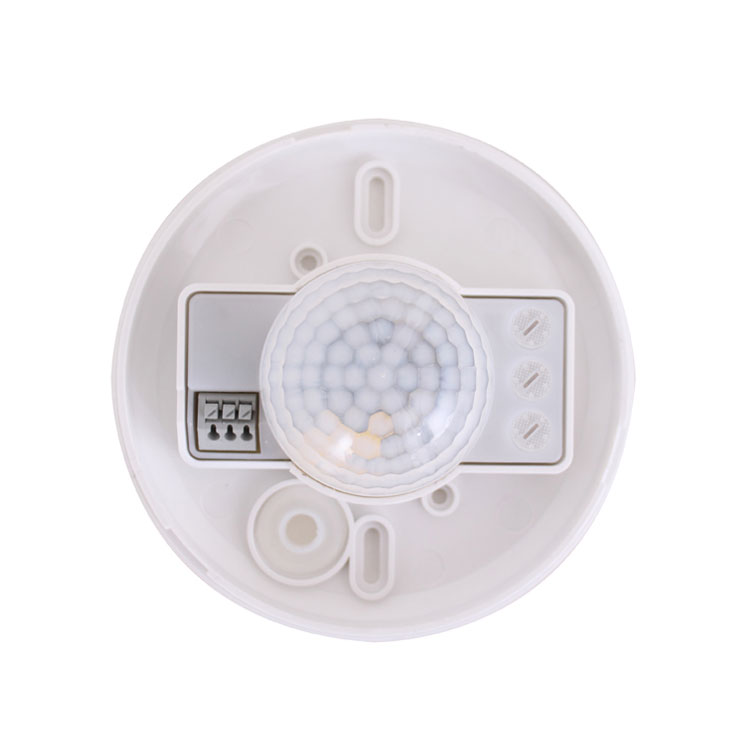

நிறுவல் வழிமுறை (1) ஸ்விட்ச் ஆஃப் பவரை நிறுவும் முன்; (2) மேல் அட்டையை எதிர் கடிகார திசையில் சுழற்றி அதை கழற்றி, கீழ் அட்டையை சரிசெய்யும் திருகுகளை இறுக்கவும்; (3) திருகு (போன்ற①) மூலம் தேர்ந்தெடுக்கப்பட்ட நிலையில் கீழ் அட்டையை நிறுவவும்; (4)இணைப்பு-வயர் வரைபடத்தின்படி மின் கம்பியை இணைத்து, சென்சாரில் உள்ள இணைப்புக் கோடு நெடுவரிசையில் கம்பியை ஏற்றவும்; (5) சென்சார் மீது பட்டன் மேல் அட்டை மற்றும் அதை கடிகார திசையில் சுழற்றவும் (போன்ற②), நிறுவல் முடிந்தது. |
 |
சோதனை
1. LUX knob ஐ அதிகபட்சமாக (SUN) கடிகார திசையில் திருப்பவும். நேர குமிழியை எதிர் கடிகார திசையில் குறைந்தபட்சமாக மாற்றவும். சென்சார் குமிழியை அதிகபட்சமாக கடிகார திசையில் திருப்பவும்.
2. பவர் இணைக்கப்பட்டுள்ளது, கட்டுப்படுத்தப்பட்ட சுமை வேலை செய்யத் தொடங்கும் மற்றும் 8±2 வினாடிகளுக்குப் பிறகு தொடர்ச்சியான சமிக்ஞை கண்டறியப்படாதபோது வேலை செய்வதை நிறுத்தும்.
3. கண்டறியப்பட்டதும், சுமை வேலை செய்கிறது மற்றும் காட்டி ஆன் செய்து 8±2 வினாடிகளுக்குப் பிறகு தொடர்ந்து சிக்னல் கண்டறியப்படாதபோது வேலை செய்வதை நிறுத்துகிறது. மேலும் 4 வினாடிகளுக்குப் பிறகு சிக்னல் கண்டறியப்பட்டால், சுமை வேலை செய்யத் தொடங்கும் மற்றும் காட்டி ஆன் செய்து 8± வேலை செய்வதை நிறுத்த வேண்டும். 2 வினாடிகளுக்குப் பிறகு, தொடர்ச்சியான சமிக்ஞை கண்டறியப்படவில்லை.
4. LUX knob ஐ எதிர் கடிகார திசையில் குறைந்தபட்சமாக மாற்றுகிறது. 10LUX க்கு மேல் உள்ள சூழ்நிலையில் இது சோதிக்கப்பட்டால், தூண்டல் சுமை வேலை நிறுத்தப்பட்ட பிறகு சுமை வேலை செய்யக்கூடாது; ஆனால் நீங்கள் கண்டறிதல் சாளரத்தை ஒளிபுகா பொருள்களால் (துண்டு போன்றவை) மூடினால், சுமை வேலை செய்யும். தூண்டல் சமிக்ஞைகள் இல்லாத நிலையில், சுமை 8± 2 நொடிக்குள் வேலை செய்வதை நிறுத்த வேண்டும்.
குறிப்பு
எலக்ட்ரீஷியன் அல்லது அனுபவம் வாய்ந்த மனிதரால் நிறுவப்பட வேண்டும்.
அமைதியற்ற பொருள்களில் அதை நிறுவுவதைத் தவிர்க்கவும்.
கண்டறிதல் சாளரத்தின் முன் கண்டறிதலை செயல்படுத்தும் இடையூறு மற்றும் நகரும் பொருள் இருக்கக்கூடாது.
ஏர் கண்டிஷன், சென்ட்ரல் ஹீட்டிங் போன்ற காற்று வெப்பநிலை மாற்ற மண்டலங்களுக்கு அருகில் இதை நிறுவுவதைத் தவிர்க்கவும்.
உங்கள் பாதுகாப்பைக் கருத்தில் கொண்டு, நிறுவிய பின் தடையை நீங்கள் கண்டால், தயவுசெய்து அட்டையைத் திறக்க வேண்டாம்.
தயாரிப்புக்கும் அறிவுறுத்தலுக்கும் வித்தியாசம் இருந்தால், முக்கியமாக தயாரிப்பைப் பார்க்கவும்.
சில பிரச்சனை மற்றும் தீர்வு வழி
சுமை வேலை செய்யாது:
அ. பவர் மற்றும் லோட் கனெக்ட் சரியாக உள்ளதா என சரிபார்க்கவும்.
பி. சுமை நன்றாக இருக்கிறதா என்று சரிபார்க்கவும்.
c. கண்டறிதலுக்குப் பிறகு ஷோ விளக்கு அதன் வேகத்தை துரிதப்படுத்துகிறதா எனச் சரிபார்க்கவும்.
ஈ. வேலை செய்யும் விளக்கு ஒளி-கட்டுப்பாட்டுடன் ஒத்துப்போகிறதா எனச் சரிபார்க்கவும்.
உணர்திறன் குறைவாக உள்ளது:
அ. சிக்னல்களைப் பெறுவதற்கு, கண்டறிதல் சாளரத்தின் முன் ஏதேனும் தடை உள்ளதா எனச் சரிபார்க்கவும்.
பி. சுற்றுப்புற வெப்பநிலை அதிகமாக உள்ளதா என சரிபார்க்கவும்.
c. சிக்னல்கள் மூலமானது கண்டறிதல் புலங்களில் உள்ளதா எனச் சரிபார்க்கவும்.
ஈ. நிறுவல் உயரம் அறிவுறுத்தலில் காட்டப்பட்டுள்ள உயரத்திற்கு ஒத்திருக்கிறதா என சரிபார்க்கவும்.
இ. நகரும் நோக்குநிலை சரியாக உள்ளதா என சரிபார்க்கவும்.
சென்சார் தானாகவே சுமைகளை மூட முடியாது:
அ. கண்டறிதல் புலங்களில் தொடர்ச்சியான சமிக்ஞைகள் உள்ளதா எனச் சரிபார்க்கவும்.
பி. நேர அமைப்பு மிக நீண்டதாக அமைக்கப்பட்டுள்ளதா எனச் சரிபார்க்கவும்.
c. அதிகாரம் அறிவுறுத்தலுக்கு இணங்குகிறதா என்று சரிபார்க்கவும்.
ஈ. ஏர் கண்டிஷன் அல்லது சென்ட்ரல் ஹீட்டிங் போன்ற வெப்பநிலை மாற்றம் சென்சாருக்கு அருகில் உள்ளதா எனச் சரிபார்க்கவும்.
● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● பாதுகாப்பு நோக்கங்களுக்காக, நிறுவுதல் மற்றும் அகற்றுதல் செயல்பாடுகளுக்கு முன் மின்சக்தியை துண்டிக்கவும்.
● முறையற்ற செயல்பாட்டினால் ஏற்படும் இழப்புகளுக்கு, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்க மாட்டார்.
தயாரிப்பின் தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் உறுதியாக உள்ளோம், இருப்பினும், அனைத்து எலக்ட்ரானிக் கூறுகளும் பயனற்றதாக மாற சில நிகழ்தகவுகள் உள்ளன, இது சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும் போது, தேவையற்ற வடிவமைப்புகளில் கவனம் செலுத்தி, சிக்கல்களைத் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
