குறைந்த மின் நுகர்வு கொண்ட டிஜிட்டல் உயர் அதிர்வெண் மைக்ரோவேவ் சென்சார்

குறைந்த ஆற்றல் நுகர்வு கொண்ட டிஜிட்டல் உயர் அதிர்வெண் மைக்ரோவேவ் சென்சார் மனித சமிக்ஞைகளை நகர்த்துவதைக் கண்டறியப் பயன்படுகிறது டாப்ளர் கொள்கை, இரண்டு பாகங்கள் உட்பட: முதல், உயர் அதிர்வெண் 5.8GHz மைக்ரோவேவ் டிரான்ஸ்ஸீவர் தொகுதி, சி-பேண்ட் சர்வதேச பொதுவான அதிர்வெண்ணில் வேலை செய்கிறது, குறைவாக உள்ளது X மற்றும் K இசைக்குழுவை விட வயர்லெஸ் இணைப்பு பரவல் இழப்பு, தொகுதி ஒரு ஊசி ஆண்டெனாவைப் பயன்படுத்துகிறது, ஒருங்கிணைந்த மைக்ரோவேவ் ஆஸிலேட்டர் மற்றும் தொகுதிக்குள் கண்டறிதல், அதிக ஒருங்கிணைப்புடன், தொகுதி நேரடியாக குறைந்த மின்மறுப்பு டாப்ளர் சிக்னலை வெளியிடுகிறது, கடத்தும் சக்தி சுமார் 0 மட்டுமே. 025 மெகாவாட்

விசாரணையை அனுப்பு

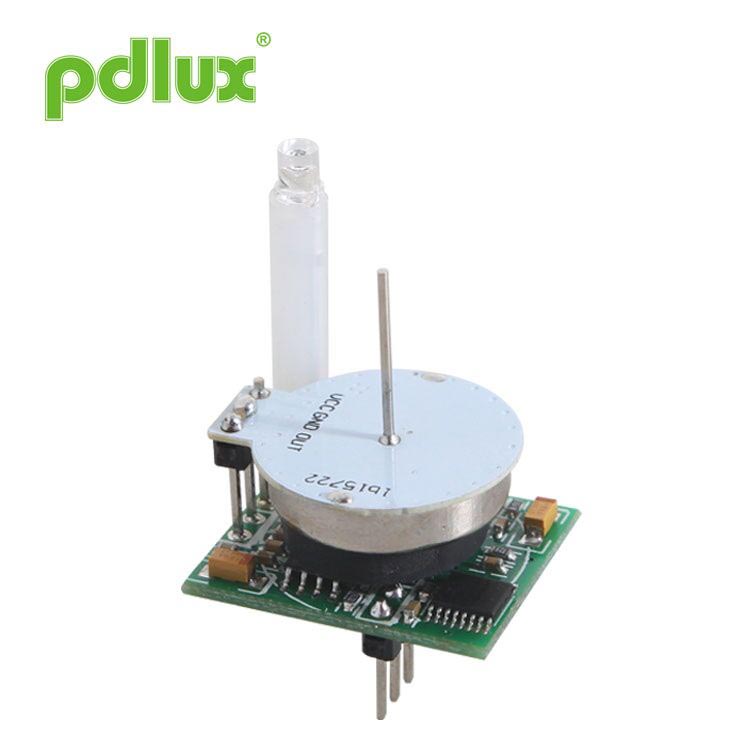

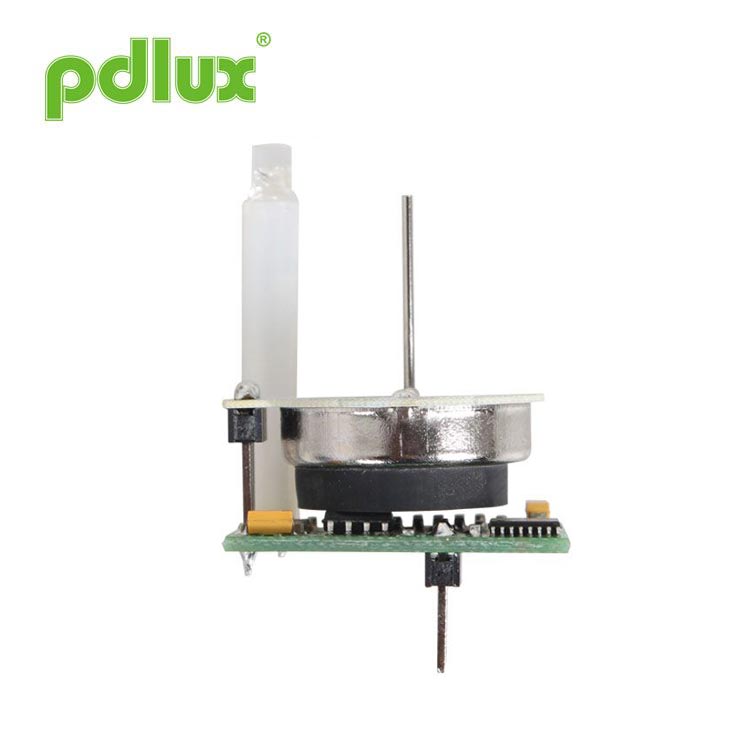

டிஜிட்டல் உயர் அதிர்வெண் மைக்ரோவேவ் சென்சார் LX-WB2 விவரக்குறிப்பு

◆தயாரிப்பு கண்ணோட்டம்

குறைந்த ஆற்றல் நுகர்வு கொண்ட டிஜிட்டல் உயர் அதிர்வெண் நுண்ணலை சென்சார் டாப்ளர் கொள்கையின் மூலம் நகரும் மனித சமிக்ஞைகளைக் கண்டறியப் பயன்படுகிறது, இதில் இரண்டு பகுதிகள் அடங்கும்: முதலாவதாக, உயர் அதிர்வெண் 5.8GHz மைக்ரோவேவ் டிரான்ஸ்ஸீவர் தொகுதி, சி-பேண்ட் சர்வதேச பொதுவான அதிர்வெண்ணில், குறைந்த வயர்லெஸ் இணைப்புடன் வேலை செய்கிறது. X மற்றும் K இசைக்குழுவை விட பரவல் இழப்பு, தொகுதி ஒரு ஊசி ஆண்டெனா, ஒருங்கிணைக்கப்பட்ட மைக்ரோவேவ் ஆஸிலேட்டர் மற்றும் தொகுதிக்குள் டிடெக்டரைப் பயன்படுத்துகிறது, அதிக ஒருங்கிணைப்புடன், தொகுதி நேரடியாக குறைந்த மின்மறுப்பு டாப்ளர் சிக்னலை வெளியிடுகிறது, கடத்தும் சக்தி சுமார் 0. 025mW மட்டுமே. யுனைடெட் ஸ்டேட்ஸ் FCC பகுதி 15 பிரிவு 15.245 மற்றும் ஐரோப்பிய CER&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1 சான்றிதழின் மூலம் மனித உடலில் எந்த தாக்கத்தையும் ஏற்படுத்தாது; இரண்டாவதாக, MCU மாஸ்டர் சர்க்யூட் தொகுதி, 5.8GHz மைக்ரோவேவ் மாட்யூலால் உருவாக்கப்பட்ட டாப்ளர் சிக்னலைப் பெற்று, பெருக்கி, பின்னர் சுமை சுவிட்ச் நிலையைக் கட்டுப்படுத்துவதற்காக, MCU மாஸ்டர் சிப்பை செயலாக்க அனுப்புகிறது, ஏனெனில் சிக்னல் செயலாக்கமானது டிஜிட்டல் வடிவத்தில் உள்ளது. , தயாரிப்பு தவறான நேர்மறை விகிதத்தை உருவாக்குவது மிகக் குறைவு. தயாரிப்பு சிக்னல் வெளியீட்டு முனையம் உயர் மற்றும் குறைந்த நிலை சிக்னலை நேரடியாக வெளியிடுகிறது, பயனர் நேரடியாக சிக்னலைப் பயன்படுத்தலாம், மீண்டும் பெருக்கி சர்க்யூட்டை உருவாக்க வேண்டிய அவசியமில்லை, பயன்படுத்த எளிதானது, செலவு குறைந்ததாகும்.

Figure 1 Schematic diagram of the product

படம் 1 தயாரிப்பின் திட்ட வரைபடம்

◆அம்சங்கள்

டிஜிட்டல் சிக்னல் செயலாக்கம்.
ரேடியோ அலைவரிசை குறுக்கீட்டிற்கு வலுவான எதிர்ப்பு
கடத்தும் சக்தி சுமார் 3.54dBm மட்டுமே, இது மனித உடலின் சீரான கண்டறிதல் பகுதிக்கு கதிர்வீச்சு பாதிப்பை ஏற்படுத்தாது.
குறைந்த மின்னழுத்தம், குறைந்த மின் நுகர்வு, தொடங்கிய உடனேயே வேலை செய்யும் நிலையை உள்ளிடவும்
வெளிப்புற ஒளி கட்டுப்பாட்டு மதிப்பின் தானியங்கி அங்கீகாரம், பகலில் எந்த தூண்டுதலையும், இரவில் தூண்டலையும் அடைய
மனித உடல் தூண்டல், மீண்டும் மீண்டும் தூண்டுதல்
வெளியீடு உயர் மற்றும் குறைந்த நிலை சமிக்ஞை, பயன்படுத்த எளிதானது
சிறிய அளவு, மற்ற சுற்றுகளுடன் பயன்படுத்த எளிதானது

◆ விண்ணப்பம்

LED பல்பு விளக்கு
உட்புற விளக்குகள், தாழ்வாரம், படிக்கட்டு விளக்குகள் போன்றவற்றை தானாக ஆன் மற்றும் ஆஃப் செய்தல்
தூண்டல் விளக்கு
IOT உணரிகள்
பொம்மைகள்
நெட்வொர்க் கேமரா
லேன் மானிட்டர்
தனிப்பட்ட அலாரம்
ஊடுருவல் கண்டறிதல்

◆ வயரிங் வழிமுறைகள்

1: சிக்னல் வெளியீடு
2: GND
3: DC5V

◆ செயல்திறன் அளவுருக்கள்

1, மதிப்பீடு

அதிர்வெண்	(FCC பகுதிக்கு இணங்க 15 பிரிவு 15.245, CE-R&TTE EN 300440-1 V1.6.1 EN 300440-2 V1.4.1)
ஆற்றலை கடத்தவும்	சுமார் 3.54dBm
மின்னழுத்தம்	DC 5V
தற்போதைய	15mA அதிகபட்சம்.
வெளியீட்டு சமிக்ஞை	5V / 0V உயர் மற்றும் குறைந்த நிலை
தூரத்தை உணர்தல்	அதிகபட்சம் 8 மீ (ஆரம்)
உணர்திறன் கோணங்கள்	360°
ஒளி கட்டுப்பாடு	10LUX க்கும் குறைவான தூண்டல் (நிர்வாணமாக)
தாமத நேரம்	40 வி ± 3 வி
செயல்படும் சுற்றுப்புற வெப்பநிலை	-20℃~ 105℃
சேமிப்பு சூழல்	வெப்பநிலை 5 ~ 40°C, ஈரப்பதம் 20 ~ 70%
அளவு	படம் 9
தொகுதி எடை	சுமார் 4.7 கிராம்

◆உள் தொகுதி வரைபடம்

படம் 3 உள் தொகுதி வரைபடம்

◆ கண்டறிதல் முன்னோக்கு

படம் 5 நிறுவல் உயர வரைபடம்

Figure 6 Schematic diagram of sensing distance

படம் 6 உணரும் தூரத்தின் திட்ட வரைபடம்

Figure 7 Schematic diagram of induction Angle

படம் 7 தூண்டல் கோணத்தின் திட்ட வரைபடம்

◆ வழக்கமான பயன்பாட்டு சுற்று

Figure 8 Schematic diagram of typical application circuit

படம் 8 வழக்கமான பயன்பாட்டு சுற்றுகளின் திட்ட வரைபடம்

◆ அளவு

படம் 9 வெளிப்புற பரிமாணங்கள்
