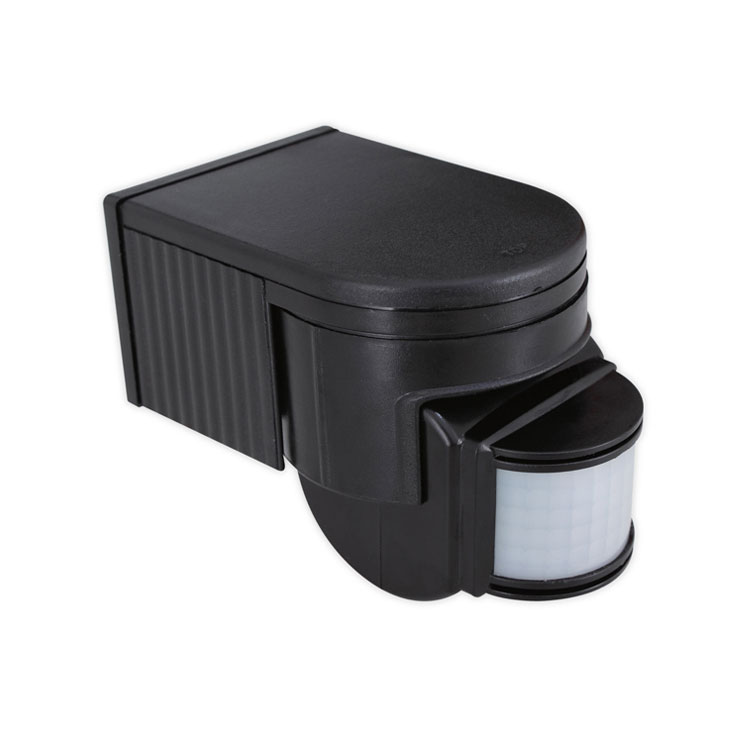

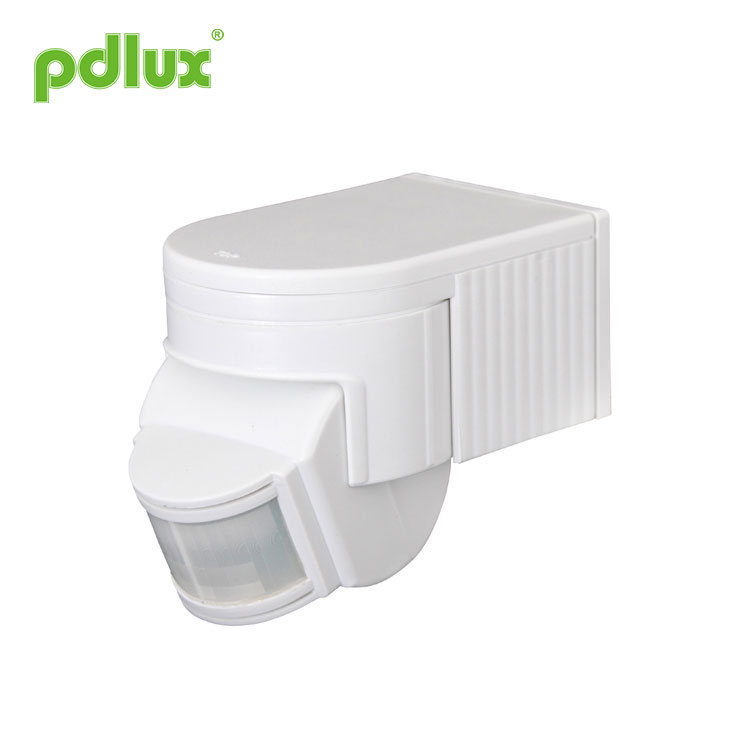

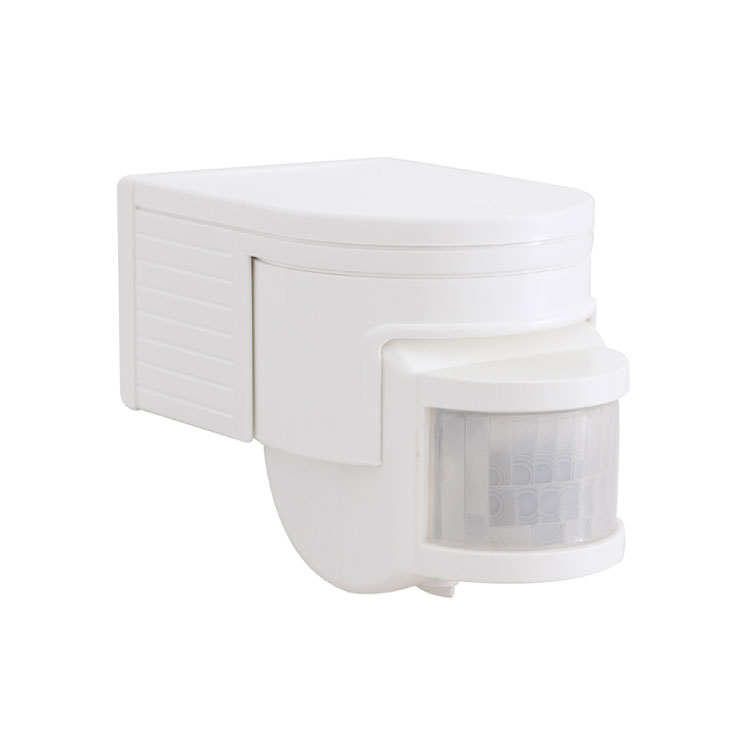

சுவர் அகச்சிவப்பு சென்சார்

PDLUX PD-PIR125-Z
வால் அகச்சிவப்பு சென்சார் ஒரு மேம்பட்ட டிஜிட்டல் கட்டுப்பாட்டு அகச்சிவப்பு பைரோ எலக்ட்ரிக் அறிவார்ந்த சென்சார் தயாரிப்பு ஆகும். வால் அகச்சிவப்பு சென்சார் ஒரு உயர்-தெளிவு சென்சாரைப் பயன்படுத்துகிறது, இது ஒரு பாரம்பரிய சென்சாரின் இரு மடங்கு உணர்திறன் ஆகும். சுவிட்ச் தகவலை துல்லியமாக கணக்கிட lt MCU ஐப் பயன்படுத்துகிறது, மேலும் சைன் அலையின் பூஜ்ஜிய புள்ளியில் இயக்கப்பட வேண்டிய ரிலேவை துல்லியமாக கட்டுப்படுத்துகிறது, இதனால் ஒவ்வொரு சுமையும் இயக்கப்படும்.

விசாரணையை அனுப்பு

PD-PIR125-Z அகச்சிவப்பு மோஷன் சென்சார் வழிமுறை

சுருக்கம்

வால் அகச்சிவப்பு சென்சார் ஒரு மேம்பட்ட டிஜிட்டல் கட்டுப்பாட்டு அகச்சிவப்பு பைரோ எலக்ட்ரிக் அறிவார்ந்த சென்சார் தயாரிப்பு ஆகும். வால் அகச்சிவப்பு சென்சார் ஒரு உயர்-தெளிவு சென்சாரைப் பயன்படுத்துகிறது, இது ஒரு பாரம்பரிய சென்சாரின் இரு மடங்கு உணர்திறன் ஆகும். சுவிட்ச் தகவலை துல்லியமாக கணக்கிட lt MCU ஐப் பயன்படுத்துகிறது, மேலும் சைன் அலையின் பூஜ்ஜிய புள்ளியில் இயக்கப்பட வேண்டிய ரிலேவை துல்லியமாக கட்டுப்படுத்துகிறது, இதனால் ஒவ்வொரு சுமையும் இயக்கப்படும். சைன் அலையின் பூஜ்ஜிய புள்ளியில், சைன் அலை உயர் மின்னழுத்தத்தை இயக்கும் போது வழக்கமான கட்டுப்பாட்டு பயன்முறையால் ஏற்படும் தற்போதைய சிக்கல் தவிர்க்கப்படுகிறது, குறிப்பாக உயர் திறன் தாக்கத்தின் கீழ் பெரிய திறன் மின்தேக்கியால் உருவாக்கப்படும் பெரிய தற்போதைய சேத ரிலே சுமை கீழ் மின்னழுத்தம்.

தற்போதைய மின் சுமைகளின் பல்வகைப்படுத்தல் காரணமாக, குறிப்பாக எல்.ஈ.டி விளக்குகள், ஆற்றல் சேமிப்பு விளக்குகள் மற்றும் ஒளிரும் விளக்குகள் அனைத்தும் வெவ்வேறு கொள்ளளவு கொண்ட மின்தேக்கிகளைக் கொண்டுள்ளன. இது ரிலேக்களுக்கு ஒரு பேரழிவு. சில நேரங்களில் 50W எல்.ஈ.டி விளக்கு 80 முதல் 120 ஏ வரை எழுச்சி நீரோட்டங்களை உருவாக்க முடியும். 10A சாதாரண ரிலே இன்ரஷ் மின்னோட்டத்தின் 3 மடங்கு மட்டுமே தாங்கக்கூடியது, மேலும் ரிலே சில நாட்களில் அல்லது பல முறை உடைக்கப்பட வாய்ப்புள்ளது. இதனால்தான் சந்தையில் வழக்கமான சென்சார் குறுகிய ஆயுளையும் சிறிய சுமை மின்னோட்டத்தையும் கொண்டுள்ளது.

இந்த சிக்கலை சமாளிக்க, சைன் அலை பூஜ்ஜிய ஆற்றலில் இருக்கும்போது சுமைகளை இயக்க இந்த தயாரிப்பு மேம்பட்ட டிஜிட்டல் துல்லிய கணக்கீட்டை ஏற்றுக்கொள்கிறது, இதனால் சுமை எழுச்சி தற்போதைய சிக்கலை தீர்க்கிறது, சுமை திறனை பெரிதும் மேம்படுத்துகிறது மற்றும் உற்பத்தியின் சேவை ஆயுளை நீடிக்கிறது. வெகுஜன உற்பத்தி சென்சார் தொழில்நுட்பத்தின் சமீபத்திய கட்டுப்பாட்டு முறை எந்த சுமையையும் எளிதாக கட்டுப்படுத்த முடியும். இது ஒரு நடுத்தர மற்றும் உயர்நிலை தயாரிப்பு. வழக்கமான பதிப்போடு ஒப்பிடும்போது செலவு அதிகரித்தாலும், உற்பத்தியின் நம்பகத்தன்மை மற்றும் ஆயுள் பெரிதும் அதிகரிக்கப்படுகின்றன. இந்த தயாரிப்பு மன அமைதியைத் தேர்ந்தெடுப்பதற்கும், பாதுகாப்பைத் தேர்ந்தெடுப்பதற்கும் சமம்.

வால் அகச்சிவப்பு சென்சார் ஒரு மாறுதல் மின்சாரம் பதிப்பு மற்றும் ஒரு மின்தேக்கி படி-கீழ் பதிப்பைக் கொண்டுள்ளது. மாறுதல் மின்சாரம் பதிப்பில் 100V-277V வரை செயல்படும் மின்னழுத்தம் மற்றும் <0.5W இன் காத்திருப்பு மின் நுகர்வு உள்ளது. கொள்கையளவில், கொள்ளளவு படி-கீழ் பதிப்பில் ஒற்றை மின்னழுத்தம் மட்டுமே இருக்க முடியும், மேலும் காத்திருப்பு மின் நுகர்வு> 0.7W ஆகும். ஒரு பொருளைத் தேர்ந்தெடுக்கும்போது நீங்கள் அதைக் கருத்தில் கொள்ள வேண்டும்.

சுவர் அகச்சிவப்பு சென்சாரின் விவரக்குறிப்புகள்

சக்தி மூல: 220-240VAC, 50Hz / 60Hz
100-130VAC, 50Hz / 60Hz
அனைத்து சுமைகளும் ï¼š1200W Max.ï¼ˆ220-240VAC ï¼
800W Max.ï¼ˆ100-130VACï¼
நேர அமைப்பு: 10sec-12min (சரிசெய்யக்கூடியது)
ஒளி கட்டுப்பாடு: <10LUX ~ 2000LUX (சரிசெய்யக்கூடியது)

கண்டறிதல் கோணம்: 140 ° 180 °
கண்டறிதல் வரம்பு: 12 மீ அதிகபட்சம் (22 ° C)
வேலை வெப்பநிலை: -10 ° C ~ + 40 ° C.
வேலை செய்யும் ஈரப்பதம்: <93% RH
நிறுவல் உயரம்: 1.8 மீ ~ 2.5 மீ
கண்டறிதல் இயக்க வேகம்: 0.6 ~ 1.5 மீ / வி

சென்சார் தகவல்

செயல்பாடு
> லக்ஸ் சரிசெய்தல்:
LUX என்பது சுற்றுச்சூழலின் வெளிச்சத்தைக் குறிக்கிறது. LUX சரிசெய்தல் குமிழியை சரிசெய்தல் நீங்கள் எந்த வெளிச்சத்தை சென்சாரைத் தூண்டலுக்குள் பெற விரும்புகிறீர்கள் என்பதைத் தேர்வுசெய்ய அனுமதிக்கிறது. உங்களுக்கு ஏற்ற பழக்கத்தைத் தேர்வுசெய்க.
20LUX கரைசலில் சில தேர்வுகள் ஒளிர வேண்டும். சிலர் 50LUX சுற்றுப்புற வெளிச்சத்தை தூண்டல் விளக்குகளாக தேர்வு செய்கிறார்கள், மேலும் LUX சரிசெய்தல் குமிழ் அதிகபட்சமாக சரிசெய்யப்படும் வரை, எந்த நேரத்திலும் தூண்டக்கூடிய விளக்குகளாக சிலர் தேர்வு செய்கிறார்கள்.

> நேர சரிசெய்தல்:
சென்சார் ஒளியை உணர்ந்த பிறகு நேரத்தை சரிசெய்ய நேர சரிசெய்தல் குமிழ் பயன்படுத்தப்படுகிறது, மேலும் தூண்டலுக்குப் பிறகு தாமத நேரத்தை பயனர் நியாயமான முறையில் தேர்ந்தெடுக்க முடியும்.

இணைப்பு-கம்பி வரைபடம்

எல் பிரவுன்
என் நீலம்
எல் 'சிவப்பு
l மற்றும் n ஐ சக்தியுடன் இணைக்கவும்;
L 'மற்றும் n ஐ சுமைகளுடன் இணைக்கவும்.

நிறுவல்
1ã the சக்தியை அணைக்கவும்;
2ã the கீழே உள்ள ஆணியைத் திருகுங்கள். கம்பி துளை திறக்கவும். மின் கம்பி மற்றும் சுமை கம்பி கீழே சலித்துவிட்டன;
3ã the உயர்த்தப்பட்ட திருகு மூலம் தேர்ந்தெடுக்கப்பட்ட நிலையில் கீழே சரி செய்யப்பட்டது;
4ã the ஸ்கெட்ச் வரைபடத்தின்படி இணைப்பு-கம்பி நெடுவரிசையுடன் சக்தி மற்றும் சுமைகளை இணைக்கவும்;
5ã € சென்சார் கீழே சரி செய்யப்பட்டுள்ளது, தயவுசெய்து ஆணியை திருகவும் மற்றும் சக்தியை இணைக்கவும். நீங்கள் அதை சோதிக்க முடியும்.

சோதனை
> LUX குமிழியை எதிரெதிர் திசையில் அதிகபட்சமாக (SUN) திருப்பி, TIME குமிழியை எதிரெதிர் திசையில் குறைந்தபட்சமாக மாற்றவும்;

> சக்தியை இயக்கி, 30 விநாடிகளுக்குப் பிறகு வேலை செய்யும் நிலைக்கு நுழையுங்கள்;

> சுமை முதல் முறையாக அணைக்கப்படும் போது, அது 5 விநாடிகளுக்குப் பிறகு மீண்டும் உணரப்படும், சுமை வேலை செய்ய வேண்டும், மேலும் சுமை சுமார் 10 வினாடிகளில் வேலை செய்வதை நிறுத்த வேண்டும்;

LUX குமிழியை கடிகார திசையில் குறைந்தபட்சமாக சுழற்று. ஒளி கட்டுப்பாட்டு மதிப்பு 10 LUX ஐ விட அதிகமாக இருக்கும்போது சோதனை செய்யப்பட்டால், சுமை வேலை செய்வதை நிறுத்திய பிறகு தூண்டல் சுமை இயங்காது. ஆய்வு சாளரம் ஒரு ஒளிபுகா பொருளால் (துண்டு, முதலியன) மூடப்பட்டிருந்தால், சுமை வேலை செய்ய வேண்டும். உணர்திறன் சமிக்ஞையின் நிபந்தனையின் கீழ், சுமை சுமார் 10 வினாடிகளில் வேலை செய்யும்.

குறிப்பு
> எலக்ட்ரீஷியன் அல்லது அனுபவம் வாய்ந்த மனிதர் இதை நிறுவலாம் ï¼
> அமைதியின்மை பொருள்களை நிறுவல் அடிப்படையாக கருத முடியாது face ï¼
> கண்டறிதல் சாளரத்தின் முன்னால் கண்டறிதலை பாதிக்கும் தடையாகவோ அல்லது அமைதியற்ற பொருள்களாகவோ இருக்கக்கூடாது.
> காற்று வெப்பநிலை மாற்ற மண்டலங்களுக்கு அருகில் இதை நிறுவுவதைத் தவிர்க்கவும்: காற்று நிலை, மத்திய வெப்பமாக்கல் போன்றவை
> உங்கள் பாதுகாப்பிற்காக, நிறுவிய பின் சிக்கலைக் கண்டால் வழக்கைத் திறக்க வேண்டாம்;
> உற்பத்தியின் எதிர்பாராத சேதத்தைத் தவிர்க்க, அகச்சிவப்பு சென்சார் நிறுவும் போது 6A இன் பாதுகாப்பான சாதனத்தைச் சேர்க்கவும்: உருகி, பாதுகாப்பான குழாய் போன்றவை.

சில சிக்கல் மற்றும் தீர்க்கப்பட்ட வழி
1ã € சுமை வேலை செய்யாது:
a: சக்தி மற்றும் சுமை சரிபார்க்கவும்;
b: சுமை நன்றாக இருந்தால்;
c: வேலை செய்யும் ஒளி ஒளி கட்டுப்பாட்டுக்கு ஒத்திருக்கிறதா என்பதை சரிபார்க்கவும்.

2ã € உணர்திறன் மோசமானது:
ஒரு: கண்டறிதல் சாளரத்தின் முன்னால் சமிக்ஞைகளைப் பெறுவதற்கு அது தடையாக இருக்கிறதா என்று சரிபார்க்கவும்;
b: சுற்றுப்புற வெப்பநிலையை சரிபார்க்கவும்;
c: சிக்னல்கள் மூலத்தைக் கண்டறிதல் புலங்களில் உள்ளதா என்பதைச் சரிபார்க்கவும்;
d: நிறுவலின் உயரத்தை சரிபார்க்கவும்;
e: நகரும் நோக்குநிலை சரியாக இருந்தால்.

3ã € சென்சார் சுமையை தானாக மூட முடியாது:
ஒரு: கண்டறிதல் புலங்களில் தொடர்ச்சியான சமிக்ஞைகள் இருந்தால்;
b: நேர தாமதம் மிக நீளமாக அமைக்கப்பட்டால்;
c: சக்தி அறிவுறுத்தலுடன் ஒத்திருந்தால்;
d: சென்சார் அருகே காற்றின் வெப்பநிலை மாறினால், எடுத்துக்காட்டாக காற்று நிலை அல்லது மத்திய வெப்பமாக்கல் போன்றவை.

pre € pre முன்னுரிமை நிறுவலுடன் உறுதிப்படுத்தவும்.
நிறுவல் மற்றும் நீக்குதல் நடவடிக்கைகளுக்கு முன் மின்சாரம் துண்டிக்கவும்.
safety € safety பாதுகாப்பு நோக்கங்களுக்காக நீங்கள் சக்தியை துண்டித்துவிட்டீர்கள் என்பதை உறுதிப்படுத்திக் கொள்ளுங்கள்.
operation € ¢ முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.

தயாரிப்பு தரம் மற்றும் நம்பகத்தன்மையை மேம்படுத்துவதில் நாங்கள் கடமைப்பட்டுள்ளோம், இருப்பினும், அனைத்து மின்னணு கூறுகளும் பயனற்றதாக மாற சில நிகழ்தகவுகளைக் கொண்டுள்ளன, அவை சில சிக்கல்களை ஏற்படுத்தும். வடிவமைக்கும் போது, தேவையற்ற வடிவமைப்புகளுக்கு நாங்கள் கவனம் செலுத்தியுள்ளோம் மற்றும் எந்தவிதமான சிக்கல்களையும் தவிர்க்க பாதுகாப்பு ஒதுக்கீட்டை ஏற்றுக்கொண்டோம்.
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கங்களுக்காகவும் நகலெடுக்கக்கூடாது.
