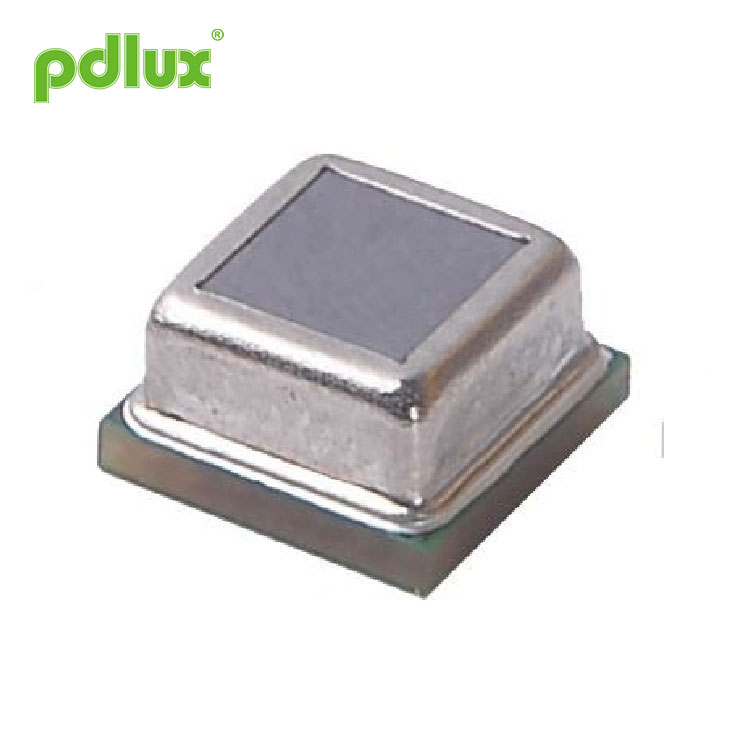

MINI SMD நான்கு உறுப்பு எதிர்ப்பு ஜாம்மிங் டிஜிட்டல் பைரோ எலக்ட்ரிக் அகச்சிவப்பு சென்சார்

MINI SMD நான்கு உறுப்பு எதிர்ப்பு ஜாம்மிங் டிஜிட்டல் பைரோ எலக்ட்ரிக் அகச்சிவப்பு சென்சார் மூலம் பெறப்பட்ட பைரோ எலக்ட்ரிக் அகச்சிவப்பு சமிக்ஞை ஆய்வுக்குள் தூண்டுதல் வரம்பை மீறும் போது, எண்ணும் துடிப்பு உள்நாட்டில் உருவாக்கப்படுகிறது. ஆய்வு மீண்டும் அத்தகைய சமிக்ஞையைப் பெறும்போது, அது இரண்டாவது துடிப்பைப் பெற்றதாக நினைக்கும். இது 4 விநாடிகளுக்குள் 2 பருப்புகளைப் பெற்றவுடன், ஆய்வு ஒரு எச்சரிக்கை சமிக்ஞையை உருவாக்கும் மற்றும் REL முள் உயர் மட்ட தூண்டுதலைக் கொண்டிருக்கும்.

மாதிரி:PD-PIR-462LA-D

விசாரணையை அனுப்பு

அம்சங்கள்
சிறிய SMD ரிஃப்ளோ சாலிடரிங் முறை
டிஜிட்டல் சிக்னல் செயலாக்கம்
ஆற்றலைச் சேமிக்க சக்தி ஒழுங்குமுறையை இயக்கவும்
உள்ளமைக்கப்பட்ட வடிகட்டி, வலுவான எதிர்ப்பு குறுக்கீடு
சரிசெய்யக்கூடிய உணர்திறன், நேரம் மற்றும் ஒளி கட்டுப்பாடு
குறைந்த மின்னழுத்தம், மைக்ரோ மின் நுகர்வு

விண்ணப்பம்
அகச்சிவப்பு இயக்கம் கண்டறிதல்
இன்டர்நெட் ஆஃப் திங்ஸ்
அணியக்கூடியவை
ஸ்மார்ட் வீட்டு உபகரணங்கள், வீடு
ஸ்மார்ட் லுமினியர்ஸ்
பாதுகாப்பு, வாகன திருட்டு எதிர்ப்பு பொருட்கள்
பிணைய கண்காணிப்பு அமைப்பு போன்றவை

Product and recommended pad size diagram of MINI SMD நான்கு உறுப்பு எதிர்ப்பு ஜாம்மிங் டிஜிட்டல் பைரோ எலக்ட்ரிக் அகச்சிவப்பு சென்சார்

Basic parameters of MINI SMD நான்கு உறுப்பு எதிர்ப்பு ஜாம்மிங் டிஜிட்டல் பைரோ எலக்ட்ரிக் அகச்சிவப்பு சென்சார்
பின்வரும் அட்டவணையில் மதிப்பீடுகளுக்கு அப்பால் எதுவும் சாதனத்திற்கு நிரந்தர சேதத்தை ஏற்படுத்தக்கூடும். மதிப்பிடப்பட்ட மதிப்புக்கு அருகில் நீண்ட கால பயன்பாடு சாதனத்தின் நம்பகத்தன்மையை பாதிக்கலாம்.

அளவுருக்கள்	சின்னம்	குறைந்தபட்சம்	அதிகபட்சம்	அலகு	குறிப்பு
மின்னழுத்தம்	வி.டி.டி.	2.2	3.7	V
கோணத்தைக் காண்க		எக்ஸ் = 110 °	Y = 90 °	°	பார்வைக் கோணத்தின் புலம் a கோட்பாட்டு மதிப்பு
சேமிப்பு வெப்பநிலை	டிஎஸ்டி	-40	80	℃
அலைநீளங்களைக் கண்டறியவும்	λ	5	14	M

உள் தொகுதி வரைபடம்

Working conditions (T=25° C, வி.டி.டி.=3V, unless otherwise specified)

அளவுருக்கள்	சின்னம்	குறைந்தபட்சம்	வகை	அதிகபட்சம்	அலகு	குறிப்பு
Supply மின்னழுத்தம்	வி.டி.டி.	2.2	3	3.7	V
தற்போதைய நடப்பு	ஐடிடி	9	9.5	11	Î¼A
உணர்திறன் வாசல்	VSENS	90		2000	Î¼V
வெளியீடு REL
குறைந்த வெளியீட்டு மின்னோட்டம்	IOL	10			mA	VOL <1V
வெளியீடு உயர் மின்னோட்டம்	IOH			-10	mA	VOH>(வி.டி.டி.-1V)
REL குறைந்த நிலை வெளியீட்டு பூட்டு நேரம்	TOL		2		s	சரிசெய்ய முடியாது
REL உயர் நிலை வெளியீட்டு பூட்டு நேரம்	TOH	2		3600	s
SENS / ONTIME ஐ உள்ளிடவும்
மின்னழுத்தம் input range		0		வி.டி.டி./2	V	The adjustment range is between 0V and வி.டி.டி./2
உள்ளீட்டு சார்பு மின்னோட்டம்		-1		1	Î¼A
OEN ஐ இயக்கு
குறைந்த மின்னழுத்தத்தை உள்ளிடவும்	வி.ஐ.எல்	0.8V-1.2V க்கு இடையில் கருப்பை அகப்படலம்		0.8	V	OEN மின்னழுத்தம் உயர் முதல் குறைந்த வாசல் நிலை வரை
உயர் மின்னழுத்தத்தை உள்ளிடவும்	VIH	1.2			V	OEN மின்னழுத்தம் குறைந்த முதல் உயர் வாசல் நிலை வரை
மின்னோட்டத்தை உள்ளிடவும்	II	-1		1	Î¼A	Vss＜VIN＜வி.டி.டி.
ஆஸிலேட்டர்கள் மற்றும் வடிப்பான்கள்
குறைந்த பாஸ் வடிகட்டி வெட்டு அதிர்வெண்				7	ஹெர்ட்ஸ்
உயர்-பாஸ் வடிகட்டி கட்-ஆஃப் அதிர்வெண்				0.44	ஹெர்ட்ஸ்
சிப்பில் ஆஸிலேட்டர் அதிர்வெண்	FCLK			64	kஹெர்ட்ஸ்

வெளியீட்டு தூண்டுதல் பயன்முறை

ஆய்வினால் பெறப்பட்ட பைரோ எலக்ட்ரிக் அகச்சிவப்பு சமிக்ஞை ஆய்வுக்குள் தூண்டுதல் வரம்பை மீறும் போது, எண்ணும் துடிப்பு உள்நாட்டில் உருவாக்கப்படுகிறது. ஆய்வு மீண்டும் அத்தகைய சமிக்ஞையைப் பெறும்போது, அது இரண்டாவது துடிப்பைப் பெற்றதாக நினைக்கும். இது 4 விநாடிகளுக்குள் 2 பருப்புகளைப் பெற்றவுடன், ஆய்வு ஒரு எச்சரிக்கை சமிக்ஞையை உருவாக்கும் மற்றும் REL முள் உயர் மட்ட தூண்டுதலைக் கொண்டிருக்கும்.
கூடுதலாக, பெறப்பட்ட சமிக்ஞை வீச்சு தூண்டுதல் வாசலில் 5 மடங்கிற்கும் அதிகமாக இருக்கும் வரை, REL இன் வெளியீட்டைத் தூண்டுவதற்கு ஒரு துடிப்பு மட்டுமே தேவைப்படுகிறது. பின்வரும் எண்ணிக்கை தூண்டுதல் தர்க்க வரைபடத்தின் எடுத்துக்காட்டு. பல தூண்டுதல்களின் விஷயத்தில், வெளியீடு REL இன் பராமரிப்பு நேரம் கடைசி செல்லுபடியாகும் துடிப்பிலிருந்து தொடங்குகிறது.

ONTIME முள் நேர அமைப்பு
ஆய்வு மனித உடல் இயக்கம் சமிக்ஞையை கண்டறியும்போது, அது REL முள் மீது உயர் மட்டத்தை வெளியிடும். இந்த மட்டத்தின் காலம் ONTIME முள் பயன்படுத்தப்படும் நிலை மூலம் தீர்மானிக்கப்படுகிறது (கீழே உள்ள அட்டவணையைப் பார்க்கவும்). புதிய தூண்டுதல் சமிக்ஞை கண்டறியப்படும் வரை, REL உயர் நிலை சாதனம் பல தூண்டுதல் சமிக்ஞைகளை உருவாக்கியிருந்தால், REL நேரம் மீட்டமைக்கப்படும், பின்னர் நேரம் மீண்டும் தொடங்கப்படும்.

1. The working current is related to the selected resistance R. The larger the resistance, the smaller the working current. The average current consumed by R during the REL effective delay period is: IR ≈ 0.75வி.டி.டி./R. During the ineffective delay period, R consumes no current. If you have high power consumption requirements and are often in the effective delay time period, it is recommended to use the digital REL timing mode.

2. If the digital REL timing mode is adopted, the ONTIME pin is connected to a fixed potential whose maximum value is less than வி.டி.டி./2 (in actual use, the resistor divider can be used to adjust the REL timing). The ONTIME input voltage sets the REL output holding time through the only trigger. Refer to the table below for the output delay timing (Time Td) and voltage settings. குறிப்பு: When using the digital REL timing method, the ONTIME pin voltage must not be higher than வி.டி.டி./2, and the timing time can only be selected from one of the 16 times in the table below. If the time in the table below is not suitable, it is recommended to use the analog REL timing method.

டைம் கியர்	Setting time (s) (வகைical value)	TIME முள் மின்னழுத்த வரம்பு	வகை	வகுப்பி மின்தடையின் பரிந்துரைக்கப்பட்ட மதிப்பு (துல்லியம் ± 1%)
				புல்-அப் மின்தடை ஆர்.எச்	இழுத்தல் எதிர்ப்பு ஆர்.எல்
1	2	0~1/32வி.டி.டி.	1/64வி.டி.டி.	இடுகையிடப்படவில்லை / 1 எம்	0 ஆர்
2	5	1/32வி.டி.டி.~2/32வி.டி.டி.	3/64வி.டி.டி.	1 எம்	51 கே
3	10	2/32வி.டி.டி.~3/32வி.டி.டி.	5/64வி.டி.டி.	1 எம்	82 கே
4	15	3/32வி.டி.டி.~4/32வி.டி.டி.	7/64வி.டி.டி.	1 எம்	124 கே
5	20	4/32வி.டி.டி.~5/32வி.டி.டி.	9/64வி.டி.டி.	1 எம்	165 கே
6	30	5/32வி.டி.டி.~6/32வி.டி.டி.	11/64வி.டி.டி.	1 எம்	210 கே
7	45	6/32வி.டி.டி.~7/32வி.டி.டி.	13/64வி.டி.டி.	1 எம்	255 கே
8	60	7/32வி.டி.டி.~8/32வி.டி.டி.	15/64வி.டி.டி.	1 எம்	309 கே
9	90	8/32வி.டி.டி.~9/32வி.டி.டி.	17/64வி.டி.டி.	1 எம்	360 கே
10	120	9/32வி.டி.டி.~10/32வி.டி.டி.	19/64வி.டி.டி.	1 எம்	422 கே
11	180	10/32வி.டி.டி.~11/32வி.டி.டி.	21/64வி.டி.டி.	1 எம்	487 கே
12	300	11/32வி.டி.டி.~12/32வி.டி.டி.	23/64வி.டி.டி.	1 எம்	560 கே
13	600	12/32வி.டி.டி.~13/32வி.டி.டி.	25/64வி.டி.டி.	1 எம்	634 கே
14	900	13/32வி.டி.டி.~14/32வி.டி.டி.	27/64வி.டி.டி.	1 எம்	732 கே
15	1800	14/32வி.டி.டி.~16/32வி.டி.டி.	29/64வி.டி.டி.	1 எம்	825 கே
16	3600	15/32வி.டி.டி.~16/32வி.டி.டி.	31/64வி.டி.டி.	1 எம்	953 கே

உணர்திறன் அமைப்புகள்

இல்லை.	SENS முள் மின்னழுத்தம்		இல்லை.	SENS முள் மின்னழுத்தம்
	மின்னழுத்தம் range (வி.டி.டி.)	Central voltage (வி.டி.டி.)		மின்னழுத்தம் range (வி.டி.டி.)	Central voltage (வி.டி.டி.)
0	0 ~ 1/64	1/128	16	16/64 ~ 17/64	33/128
1	1/64 ~ 2/64	3/128	17	17/64 ~ 18/64	35/128
2	2/64 ~ 3/64	5/128	18	18/64 ~ 19/64	37/128
3	3/64 ~ 4/64	7/128	19	19/64 ~ 20/64	39/128
4	4/64 ~ 5/64	9/128	20	20/64 ~ 21/64	41/128
5	5/64 ~ 6/64	11/128	21	21/64 ~ 22/64	43/128
6	6/64 ~ 7/64	13/128	22	22/64 ~ 23/64	45/128
7	7/64 ~ 8/64	15/128	23	23/64 ~ 24/64	47/128
8	8/64 ~ 9/64	17/128	24	24/64 ~ 25/64	49/128
9	9/64 ~ 10/64	19/128	25	25/64 ~ 26/64	51/128
10	10/64 ~ 11/64	21/128	26	26/64 ~ 27/64	53/128
11	11/64 ~ 12/64	23/128	27	27/64 ~ 28/64	55/128
12	12/64 ~ 13/64	25/128	28	28/64 ~ 29/64	57/128
13	13/64 ~ 14/64	27/128	29	29/64 ~ 30/64	59/128
14	14/64 ~ 15/64	29/128	30	30/64 ~ 31/64	61/128
15	15/64 ~ 16/64	31/128	31	31/64 ~ 32/64	63/128

The voltage input by SENS sets the sensitivity threshold, which is used to detect the strength of the PIR signal input by PIRIN and NPIRIN. When grounded, it is the minimum voltage threshold, and the sensitivity is the highest at this time. Any voltage exceeding வி.டி.டி./2 will select the maximum threshold. This threshold is the lowest sensitive setting for PIR signal detection, that is, the sensing distance may be the smallest. It should be pointed out that the sensing distance of the infrared sensor is not linearly related to the SENS input voltage. Its distance is related to the signal-to-noise ratio of the sensor itself, the imaging object distance of the Fresnel lens, the background temperature of the moving human body, the ambient temperature, the ambient humidity, and electromagnetic interference. And other factors form a complex and multiple relationship, that is, the output result cannot be judged by a single index, and the debugging result shall prevail in actual use. The lower the voltage of the SENS pin, the higher the sensitivity, and the longer the sensing distance. There are a total of 32 sensing distances to choose from, and the closest sensing distance can reach centimeter level. In actual use, the resistance divider can be used to adjust the sensitivity.

OEN முள் அமைப்புகள்

OEN என்பது REL வெளியீட்டிற்கான செயலாக்க முள் ஆகும். OEN குறைந்த மின்னழுத்தத்தை உள்ளிடும்போது, REL வெளியீடு எப்போதும் குறைவாக இருக்கும்; OEN அதிக மின்னழுத்தத்தை உள்ளிடும்போது, PININ / NPIRIN முள் சென்சார் மூலம் ஒரு சாதாரண மனித உடல் தூண்டுதல் சமிக்ஞையை உணரும்போது, மனித உடல் தூண்டுதல் சமிக்ஞை இல்லாத வரை REL உயர் மட்டத்தை வெளியிடுகிறது, மேலும் அது REL ஐ கடந்து செல்கிறது நேர நேரத்திற்குப் பிறகு, REL வெளியீடு குறைவாக நிலை. சுமார் 2 விநாடிகள் ஒரு கவச நேரத்திற்குப் பிறகு, மனித உடல் சமிக்ஞையை மீண்டும் உணர முடியும். பகலில் வேலை செய்யாதது மற்றும் இரவில் வேலை செய்யாதது ஆகியவற்றின் செயல்பாட்டை உணர OEN முள் ஒளிமின்னழுத்தி அல்லது ஃபோட்டோடியோடோடு இணைக்கப்படலாம்.

வகைical application circuit
ட்ரையோடு பயன்பாட்டு எடுத்துக்காட்டு

சாலிடரிங் நிரப்பவும்
சென்சார் ரிஃப்ளோ சாலிடரிங் வழிமுறைகள்
ரிஃப்ளோ சாலிடரிங் போது, கீழே உள்ள படத்தில் காட்டப்பட்டுள்ள வெப்பநிலை வளைவைப் பின்பற்றவும். கீழேயுள்ள படத்தில் காட்டப்பட்டுள்ள ரிஃப்ளோ வெப்பநிலையை மீறும் எதையும் விற்பனை பொறியாளரை முன்கூட்டியே அணுக வேண்டும்.

பேக்கேஜிங்

குறிப்பு: The standard package is 1000 pieces, and the package quantity and size vary slightly according to different models.

குறிப்பு for welding
மேலே உள்ள படத்தில் காட்டப்பட்டுள்ள வெப்பநிலை வளைவின் அதிகபட்ச வெப்பநிலையைத் தாண்டக்கூடாது, இல்லையெனில் அது சென்சார் செயல்திறன் சீரழிவை ஏற்படுத்தக்கூடும்.
ரிஃப்ளோ சாலிடரிங் மற்றும் மீண்டும் மீண்டும் வெப்பமாக்கல் மற்றும் பிரித்தெடுத்தல் ஆகியவற்றை மீண்டும் செய்ய வேண்டாம், இது சென்சாரின் வாழ்க்கை மற்றும் செயல்திறனை கடுமையாக பாதிக்கும் மற்றும் தயாரிப்பு உத்தரவாதத்தால் மூடப்படாது.
ஆப்டிகல் வடிகட்டியை சுத்தம் செய்ய அரிக்கும் இரசாயனங்கள் பயன்படுத்த வேண்டாம் (முழுமையான எத்தனால் பயன்படுத்தப்படலாம்), இது சென்சார் செயலிழக்க அல்லது தோல்வியடையக்கூடும். சென்சார் பொருத்தப்பட்ட உடனேயே அதைப் பயன்படுத்த வேண்டாம், 1H க்குப் பிறகு அதைப் பயன்படுத்த பரிந்துரைக்கப்படுகிறது.
Be careful not to touch the terminals with metal pieces or hands. குறிப்பு for welding:

இயக்க சூழல் வெப்பநிலை (ஈரப்பதம்) வரம்பு
＞ Temperature: Working temperature: -30℃～+70℃ (no fog or icing, temperature change may cause sensitivity and distance change) சேமிப்பு வெப்பநிலை: -40℃～ +80℃
ஈரப்பதம்: வேலை செய்யும் ஈரப்பதம்:% ‰ ¤ 85% RH (மூடுபனி அல்லது உறைந்திருக்கக்கூடாது)
சேமிப்பு ஈரப்பதம்: â ‰ 60% RH
Environment பயன்பாட்டு சூழல் வெப்பநிலை மற்றும் தழுவலின் நோக்கம் குறித்து, இது சென்சார் தொடர்ந்து செயல்படக்கூடிய வெப்பநிலை மற்றும் ஈரப்பதத்தைக் குறிக்கிறது, ஆயுள் மற்றும் சுற்றுச்சூழல் எதிர்ப்பிற்கான தொடர்ச்சியான வேலை உத்தரவாதம் அல்ல. அதிக வெப்பநிலை மற்றும் அதிக ஈரப்பதம் கொண்ட சூழலில் பயன்படுத்தும்போது, சென்சார் வயதானதை துரிதப்படுத்தும்.

பிற பரிசீலனைகள்
Electric நிலையான மின்சாரம், மின்னல், மொபைல் போன்கள், ரேடியோக்கள் மற்றும் அதிக தீவிரம் கொண்ட ஒளி போன்ற மின் வெப்ப சத்தம் காரணமாக தவறான செயல்பாடு ஏற்படலாம்.
Wind காற்று மற்றும் நடுக்கம் ஆகியவற்றால் ஏற்படும் செயலிழப்பைத் தவிர்க்க வாடிக்கையாளர் முனைய தயாரிப்பு உறுதியாக நிறுவப்பட வேண்டும்.
Strong இது வலுவான அதிர்வு அல்லது தாக்கத்திற்குப் பிறகு சேதமடைந்து செயலிழப்பை ஏற்படுத்தும். அதிக வலிமை அதிர்வு அல்லது தாக்கத்தை தவிர்க்கவும்.
Product இந்த தயாரிப்பு ஒரு நீர்ப்புகா மற்றும் தூசு எதிர்ப்பு தயாரிப்பு அல்ல. அதைப் பயன்படுத்தும் போது அது நீர்ப்புகா, தூசு எதிர்ப்பு, மின்தேக்கி எதிர்ப்பு மற்றும் ஐசிங் எதிர்ப்பு இருக்க வேண்டும்.
Environment வேலை செய்யும் சூழலில் அரிக்கும் வாயு மாறும் என்றால், அது செயலிழப்பை ஏற்படுத்தும்.
