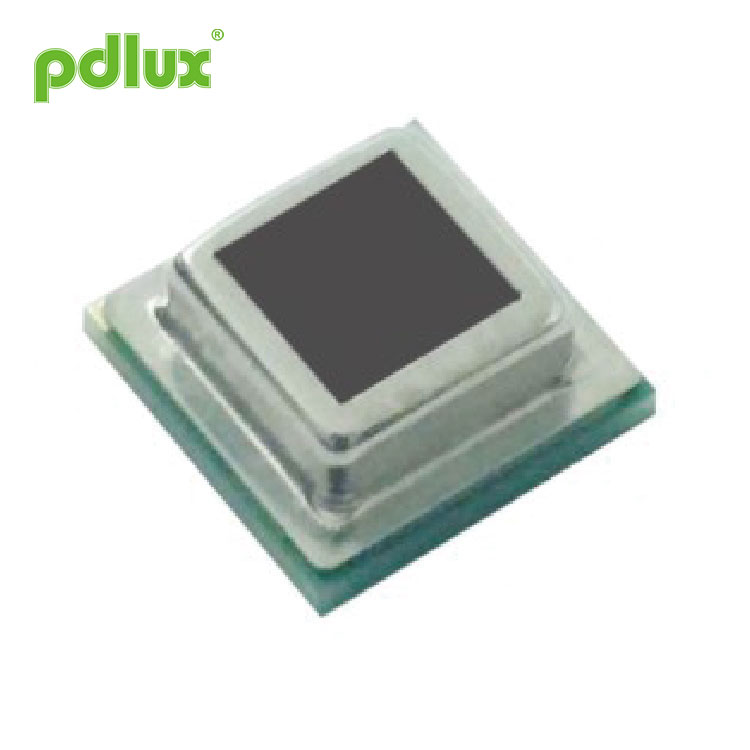

சிறிய இரட்டை-உறுப்பு SMD பைனரி எதிர்ப்பு ஜாம்மிங் அனலாக் அகச்சிவப்பு சென்சார்
ஒவ்வொரு சிறிய இரட்டை-உறுப்பு SMD பைனரி எதிர்ப்பு ஜாம்மிங் அனலாக் அகச்சிவப்பு சென்சாரின் நிலையான அளவு 1000 பிசிக்கள் ஆகும். ஒவ்வொரு தயாரிப்பும் எதிரெதிர் திசையில் பின்னப்பட்டிருக்கும், மற்றும் உணவளிக்கும் துளை பயனரின் இடது பக்கத்தில் உள்ளது. ஒவ்வொரு தயாரிப்புக்கும் இணைக்கப்பட்ட லேபிள் மாதிரி, தயாரிப்பு அளவு, உற்பத்தி தேதி போன்றவற்றை தெளிவாகக் குறிக்கிறது. ஒவ்வொரு தயாரிப்புக்கும் ஒரு பச்சை ROHS லேபிள் ஒட்டப்பட்டுள்ளது.
மாதிரி:PDLUX PD-PIR-2021LA
விசாரணையை அனுப்பு
சிறிய இரட்டை-உறுப்பு SMD பைனரி எதிர்ப்பு ஜாம்மிங் அனலாக் அகச்சிவப்பு சென்சார்
|
Features of சிறிய இரட்டை-உறுப்பு SMD பைனரி எதிர்ப்பு ஜாம்மிங் அனலாக் அகச்சிவப்பு சென்சார் மினியேட்டரைசேஷன். SMD ரிஃப்ளோ வெல்டிங் பெருகிவரும் செயல்முறை அனலாக் சமிக்ஞை செயலாக்கம் குறைந்த மின்னழுத்தம், மைக்ரோ சக்தி நுகர்வு தீவிர மெல்லிய தயாரிப்பு வடிவமைப்புகளுக்கு ஏற்றது வலுவான ஜாமிங் எதிர்ப்பு திறன்கள்
தயாரிப்பு மற்றும் பரிந்துரைக்கப்பட்ட திண்டு அளவு வரைபடம்
|
Application of சிறிய இரட்டை-உறுப்பு SMD பைனரி எதிர்ப்பு ஜாம்மிங் அனலாக் அகச்சிவப்பு சென்சார் அகச்சிவப்பு இயக்கம் கண்டறிதல் இன்டர்நெட் ஆஃப் திங்ஸ் அணியக்கூடிய சாதனம் ஸ்மார்ட் வீட்டு உபகரணங்கள்: டிவிக்கள், ஏர் கண்டிஷனர்கள், டிஜிட்டல் கேமராக்கள், கணினிகள் தானியங்கி லைட்டிங் சுவிட்ச்: ஸ்மார்ட் ஹோம், ஸ்மார்ட் விளக்குகள் பாதுகாப்பு, கார் திருட்டு எதிர்ப்பு உபகரணங்கள் எல்சிடி காட்சி காற்று சுத்திகரிப்பான் பிணைய கண்காணிப்பு அமைப்பு போன்றவை. மற்றவை |
தயாரிப்பு பேக்கேஜிங் மற்றும் அடையாளம் காணல்
தயாரிப்பு டேப் பேக்கேஜிங்கின் திட்ட வரைபடம்
1) ஒவ்வொரு உற்பத்தியின் நிலையான அளவு 1000 பிசிக்கள்.
2) ஒவ்வொரு தயாரிப்பும் எதிரெதிர் திசையில் பின்னப்பட்டிருக்கும், மற்றும் உணவளிக்கும் துளை பயனரின் இடது பக்கத்தில் உள்ளது.
3) ஒவ்வொரு தயாரிப்புக்கும் இணைக்கப்பட்ட லேபிள் மாதிரி, தயாரிப்பு அளவு, உற்பத்தி தேதி போன்றவற்றை தெளிவாகக் குறிக்கிறது.
4) ஒவ்வொரு தயாரிப்புக்கும் ஒரு பச்சை ROHS லேபிள் ஒட்டப்பட்டுள்ளது.
Basic parameters of சிறிய இரட்டை-உறுப்பு SMD பைனரி எதிர்ப்பு ஜாம்மிங் அனலாக் அகச்சிவப்பு சென்சார்
பின்வரும் அட்டவணையில் மதிப்பிடப்பட்ட மதிப்பை மீறும் எந்த வேலை நிலைமைகளும் சாதனத்தின் நிரந்தர சேதம் அல்லது தோல்வியை ஏற்படுத்தக்கூடும்.
சாதனத்தின் மதிப்பிடப்பட்ட மதிப்பிற்கு நெருக்கமான நீண்டகால செயல்பாடு சென்சாரின் ஆயுளையும் நம்பகத்தன்மையையும் பாதிக்கலாம்.
|
அளவுரு |
சின்னம் |
குறைந்தபட்சம் |
அதிகபட்சம் |
அலகு |
குறிப்பு |
|
இயக்க வெப்பநிலை |
TOT |
-30 |
70 |
℃ |
|
|
மின்னழுத்தம் |
வி.டி.டி. |
3 |
10 |
V |
|
|
கோணத்தைக் காண்க |
θ |
எக்ஸ் = 110 ° |
Y = 90 ° |
° |
பார்வைக் களம் தத்துவார்த்த மதிப்பு |
|
சேமிப்பு வெப்பநிலை |
டிஎஸ்டி |
-40 |
80 |
℃ |
|
|
கண்டறிதல் அலைநீளம் |
λ |
5 |
14 |
M |
|
|
அகச்சிவப்பு பெறும் மின்முனைகள் |
|
2 * 1 |
|
2 எலிமென்ட்கள் |
|
Equivalent circuit diagram of சிறிய இரட்டை-உறுப்பு SMD பைனரி எதிர்ப்பு ஜாம்மிங் அனலாக் அகச்சிவப்பு சென்சார்
தயாரிப்பு வெல்டிங் நிலைமைகள் மற்றும் முன்னெச்சரிக்கைகள்
1. ரிஃப்ளோ சாலிடரிங் செயல்முறைக்கு கீழே உள்ள படத்தில் காட்டப்பட்டுள்ள வெப்பநிலை வளைவைப் பார்க்கவும். Preheating zone, வெப்ப மண்டல அமைப்பு, அதிக வெப்பநிலை மண்டலம் மற்றும் குளிரூட்டும் மண்டலத்தை அமைக்க பரிந்துரைக்கப்படுகிறது.
2. நீங்கள் பி.ஐ.ஆர் பேட்களை சாலிடருக்கு கையேடு சாலிடரிங் பயன்படுத்தினால், 3 விநாடிகளுக்குள் சாலிடரிங் முடிக்க பி.ஐ.ஆர் பெருகிவரும் குழுவின் பின்புறத்திலிருந்து சூடான வளிமண்டல தகரத்தைப் பயன்படுத்தலாம். கையேடு வெல்டிங் பயன்படுத்தப்படும்போது, வெல்டிங் வெப்பநிலை கட்டுப்படுத்த முடியாததால், அதிக வெப்பநிலை காரணமாக சென்சாரின் செயல்திறன் குறையக்கூடும். கையேடு வெல்டிங்கைத் தவிர்க்க முயற்சிக்கவும்.
3. சென்சார் பேட் அளவை வடிவமைக்கும்போது பயனர்கள் பரிந்துரைக்கப்பட்ட திண்டு அளவை விவரக்குறிப்பில் பயன்படுத்த முயற்சிக்க பரிந்துரைக்கப்படுகிறது.
வெல்டிங் செயல்முறைக்கான முன்னெச்சரிக்கைகள்.
1)Do not touch the product pad with bare hands before welding the product, as this may lead to poor welding of the சிறிய இரட்டை-உறுப்பு SMD பைனரி எதிர்ப்பு ஜாம்மிங் அனலாக் அகச்சிவப்பு சென்சார்.
2) சாலிடர் டின் பேஸ்ட் அச்சிடும் அளவு சீராக இல்லாவிட்டால் அல்லது பேட் ஆக்சிஜனேற்றத்தின் ஒரு பக்கம் இருந்தால், பேட் டின் வேகத்தின் இருபுறமும் வெல்டிங் செய்ய வழிவகுக்கும், இதன் விளைவாக தயாரிப்பு வெல்டிங் செயல்முறை "ஸ்டாண்ட்ஸ்டோன்" விளைவை உருவாக்குகிறது, மற்றும் வெல்டிங் பகுதியிலிருந்து தப்பிக்க வெல்டிங் செய்த பிறகு கூட தயாரிப்பு.
3) லோக்கல் பேட் ஆக்சிஜனேற்றம் உள்ளூர் தகரம் செயலிழப்பை ஏற்படுத்தினால், இதன் விளைவாக சென்சார் செயல்திறன் சரியாக இயங்காது.
4) வாடிக்கையாளர்கள் பயன்படுத்திய தகரம் பேஸ்டின் படி, உயர் வெப்பநிலை டின் பேஸ்ட் போன்ற ரிஃப்ளோ வெல்டிங் செயல்முறையின் நியாயமான சரிசெய்தல், பரிந்துரைக்கப்பட்ட வெப்பநிலை சுமார் 260 டிகிரி செல்சியஸ் வரை சரிசெய்யப்படுகிறது, இதனால் தகரம் பேஸ்ட் முழுமையாக உருகி, தயாரிப்பு உறுதி மற்றும் பிசிபி தட்டு வெல்டிங் நன்றாக. (* வாடிக்கையாளர் பிசிபி போர்டு பட்டு-திரை டின் பேஸ்டை முடிக்க பரிந்துரைக்கப்படுகிறது, சிவப்பு பசை புள்ளியிடும் செயல்முறையை அதிகரிக்க தொடர்புடைய சென்சார் பொருத்தப்பட்ட நிலை மையம், ரிஃப்ளோ வெல்டிங் வெல்டிங் நிலையின் துல்லியத்தை மேம்படுத்த முடியும்)
5) வெல்டிங் அல்லது மீண்டும் மீண்டும் வெப்ப பழுதுபார்க்க வேண்டாம், இல்லையெனில் அது சென்சாரின் வாழ்க்கை மற்றும் செயல்திறனை கடுமையாக பாதிக்கும்;
6) சென்சார் சாளர தொப்பியில் ஆப்டிகல் வடிப்பானை சுத்தம் செய்ய அல்லது துடைக்க தயாரிப்பு வெல்டிங்கிற்கு முன்னும் பின்னும் அரிக்கும் இரசாயனங்கள் பயன்படுத்த வேண்டாம் (நீரில்லாத எத்தனால் சுத்தம் செய்ய அல்லது துடைக்க பரிந்துரைக்கப்படுகிறது), ஏனெனில் இது சென்சார் செயலிழக்கக்கூடும்.
7) சென்சார் தயாரிப்பு ரிஃப்ளோ வெல்டிங்கை முடித்த பிறகு, வடிகட்டியை அழுத்த வேண்டாம், இல்லையெனில் அது வடிகட்டி மூழ்கிவிடும், சோதனை அல்லது பயன்பாட்டிற்கு 2H க்கு மேல் வைக்கப்பட வேண்டும்.
8) தயவுசெய்து தயாரிப்பு வடிகட்டி மற்றும் அதன் வெல்டிங் டெர்மினல்களை உலோகத் தாள்கள் அல்லது வெறும் கைகளால் தொடுவதைத் தவிர்க்கவும்.
9) சென்சார் எடுக்கும்போது ஆபரேட்டர் ஒரு நிலையான நிலையான வளையலை அணிய வேண்டும்.
10) வெல்டிங் பெருகுவதற்கு தயாரிப்பு வெல்டிங் கால்களின் விவரக்குறிப்புகளை கண்டிப்பாக பின்பற்றவும், இல்லையெனில் சென்சார் வேலை செய்யாது.
