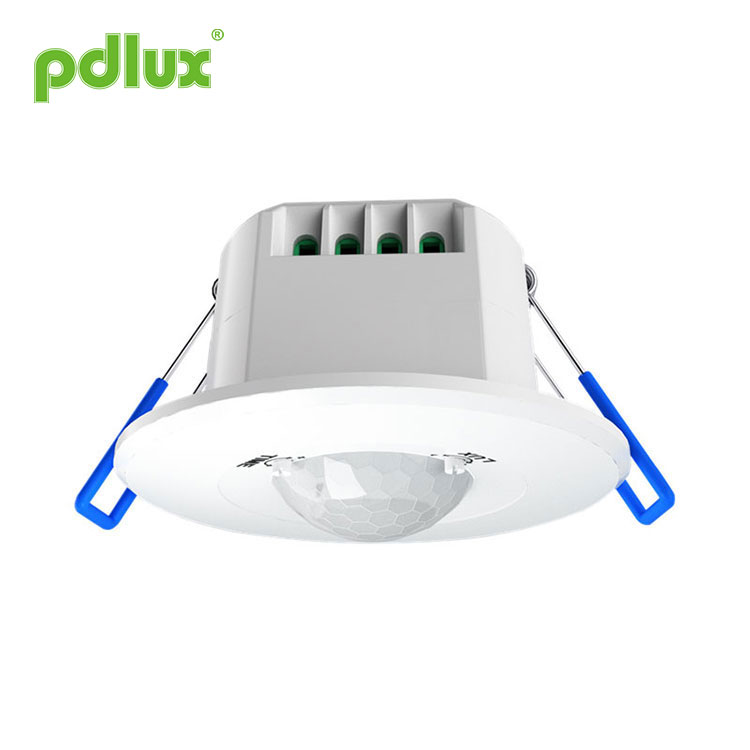

PD-PIR601 தொடர் அகச்சிவப்பு சென்சார் அறிவுறுத்தல்

PD-PIR601 தொடர் அகச்சிவப்பு சென்சார் அறிவுறுத்தல்

சுருக்கம்

அடிப்படை பதிப்பு
PD-PIR601B:தயாரிப்பு என்பது ஒரு புதிய வகை ஆற்றல்-சேமிப்பு லைட்டிங் சுவிட்ச் ஆகும், இது அதிக உணர்திறன் கண்டறிதல்களைப் பயன்படுத்துகிறது; இது தானியங்கு, வசதி, பாதுகாப்பு, ஆற்றல் சேமிப்பு மற்றும் நடைமுறைப் பயன்பாடு ஆகியவற்றை ஒருங்கிணைக்கிறது; பெரிய அளவிலான கண்டறிதல் பகுதி மேல் மற்றும் கீழ், இடது மற்றும் வலது சேவைப் பகுதிகளைக் கொண்டது; அது மனித உடலால் உமிழப்படும் அகச்சிவப்பு ஆற்றலைக் கட்டுப்பாட்டு சமிக்ஞை மூலமாகப் பயன்படுத்துகிறது, யாராவது கண்டறிதல் பகுதிக்குள் நுழையும் போது, ​​கட்டுப்படுத்தப்பட்ட சுமையை உடனடியாகத் தொடங்கலாம்; அது தானாகவே இரவும் பகலும் அடையாளம் காண முடியும்; இது நிறுவ எளிதானது மற்றும் பரந்த அளவிலான பயன்பாட்டைக் கொண்டுள்ளது.

குறிப்பு: தாமதம் குறைந்தபட்சமாக சரிசெய்யப்படும்போது, ​​கண்டறியும் வரம்பை அதிகரிக்க ஹோஸ்டுக்கு உதவ, அடிமை இயந்திரமாகப் பயன்படுத்தலாம்.

ஜீரோ-கிராசிங் பதிப்பு
PD-PIR601B-Z:அடிப்படைப் பதிப்பின் செயல்பாட்டின் அடிப்படையில், சுவிட்ச் தகவல்களைத் துல்லியமாகக் கணக்கிடுவதற்கு MCUஐப் பயன்படுத்துகிறது, மேலும் சைன் அலையின் பூஜ்ஜியப் புள்ளியில் ரிலே இயக்கப்படும்படி கட்டுப்படுத்தப்படுகிறது. இது வலுவான தாக்க எதிர்ப்பு மின்னோட்டத் திறனைக் கொண்டுள்ளது, இதனால் ஒவ்வொரு சுமையும் சைன் அலையின் பூஜ்ஜியப் புள்ளியுடன் இணைக்கப்படும். எழுச்சி மின்னோட்டப் பிரச்சனையில் சைன் அலை உயர் மின்னழுத்தத்தில் உள்ள வழக்கமான கட்டுப்பாட்டுப் பயன்முறையைத் தவிர்க்கவும், குறிப்பாக உயர் மின்னழுத்த சேதம் ரிலேவின் தாக்கத்தின் கீழ் ஒரு பெரிய கொள்ளளவு மின்தேக்கியை சுமை கொண்டுள்ளது, இது வழக்கமான தயாரிப்புகளுடன் ஒப்பிட முடியாது.
எந்த வகையான சுமையும் இணைக்கப்படலாம்.இது நிறுவ எளிதானது மற்றும் பரந்த அளவிலான பயன்பாடு உள்ளது.

PD-PIR601P-Z:LX-601B-Z இன் செயல்பாட்டில், முழு மின்னழுத்தத்தைச் சேர்க்கவும், மின்சாரம் வழங்குதல் R/S வெளிப்புற சுவிட்ச் போர்ட் (ஸ்லேவ், மாஸ்டர் கண்ட்ரோலர் கட்டுப்பாடு); மற்றும் அகச்சிவப்பு ரிமோட் கண்ட்ரோல் சரிசெய்தல் செயல்பாடு, இதனால் பயனர்கள் சிறந்த அனுபவத்தைப் பெறுவார்கள்.

விவரக்குறிப்புகள்

PD-PIR601B:
சக்தி ஆதாரம்: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
மதிப்பிடப்பட்ட சுமை: 800W Max.tungsten (220-240VAC 50/60Hz)
150W Max.fluorescent & LED (220-240VAC 50/60Hz)
400W Max.tungsten (100-130VAC 50/60Hz)
75W Max.fluorescent & LED (100-130VAC 50/60Hz)
நேர அமைப்பு: குறைந்தபட்சம்: 8±3 வினாடிகள் அதிகபட்சம்: 7±2 நிமிடம் (சரிசெய்யக்கூடியது)
ஒளி கட்டுப்பாடு: <10LUX~2000LUX (சரிசெய்யக்கூடியது)
கண்டறிதல் வரம்பு: 3 x 5 மீ (ஆரம்.)
கண்டறிதல் கோணம்: ஓவல்
உணர்வு இயக்க வேகம்: 0.6~1.5மீ/வி
நிறுவல் உயரம்: 2.5-4.5 மீ
வேலை வெப்பநிலை: -10°C~+40°C
மின் நுகர்வு: 0.6W

PD-PIR601B-Z:
சக்தி ஆதாரம்: 220-240VAC 50/60Hz
100-130VAC 50/60Hz
அனைத்து சுமைகள்: 1200W அதிகபட்சம். (220-240VAC 50/60Hz)
800W அதிகபட்சம். (100-130VAC 50/60Hz)
நேர அமைப்பு: குறைந்தபட்சம்: 8±3 வினாடிகள் அதிகபட்சம்: 7±2 நிமிடம் (சரிசெய்யக்கூடியது)
ஒளி கட்டுப்பாடு: <10LUX~2000LUX (சரிசெய்யக்கூடியது)
கண்டறிதல் வரம்பு: 3 x 5 மீ (ஆரம்.)
கண்டறிதல் கோணம்: ஓவல்
உணர்வு இயக்க வேகம்: 0.6~1.5மீ/வி
நிறுவல் உயரம்: 2.5-4.5 மீ
வேலை வெப்பநிலை: -10°C~+40°C
மின் நுகர்வு: 0.6W

PD-PIR601P-Z:
சக்தி ஆதாரம்: 100-277VAC 50/60Hz
அனைத்து சுமைகள்: 1200W அதிகபட்சம். (220-277VAC 50/60Hz)
800W அதிகபட்சம். (100-130VAC 50/60Hz)
நேர அமைப்பு: 10 நொடி -12 நிமிடம் (சரிசெய்யக்கூடியது)
ஒளி கட்டுப்பாடு: <10LUX~2000LUX (சரிசெய்யக்கூடியது)
கண்டறிதல் வரம்பு: 5 x 5 மீ (ஆரம்.)

கண்டறிதல் கோணம்: வட்டமானது
உணர்வு இயக்க வேகம்: 0.6~1.5மீ/வி
நிறுவல் உயரம்: 2.5-4.5 மீ
வேலை வெப்பநிலை: -10°C~+40°C
மின் நுகர்வு: <0.5W

குறிப்பு
1. கண்டறிதல் தூரத்தின் சுற்றுப்புற வெப்பநிலை 22-24℃, மற்றும் வெப்பநிலை உயரும்போது கண்டறிதல் தூரம் குறைகிறது;
2. நிறுவல் உயரம் வேறுபட்டது, கண்டறிதல் தூர ஆரம் வேறுபட்டது. இந்த தயாரிப்பு 2.5-4.5 மீட்டர் உயரத்தில் நிறுவ பரிந்துரைக்கப்படுகிறது, மேலும் சிறப்பு சூழ்நிலைகளில் இதை 6 மீட்டராக உயர்த்த முயற்சி செய்யலாம்;
3. 601பி-இசட் மற்றும் 601பி-இசட் ஆகியவை டிஜிட்டல் சிஸ்டம் கட்டுப்பாடுகளாகும், மேலும் மேம்படுத்துவதற்கான கூடுதல் இடமும் உள்ளது. வாடிக்கையாளர் தேவைகளுக்கு ஏற்ப உணர்திறனை மேம்படுத்தலாம்; கூட்டு கட்டுப்பாட்டு துறைமுகம் மற்றும் P போர்ட் சேர்க்கப்படலாம்; தாமத நேரத்தை தேவைக்கேற்ப மேம்படுத்தலாம்.

அமைக்கும் முறை: பொட்டென்டோமீட்டர்

மதிப்புகள் உங்கள் தேவையைப் பூர்த்தி செய்யும் முன் அவற்றைச் சரிசெய்ய நேரம் ஆகலாம்.

(1) ஒளி-கட்டுப்பாட்டு அமைப்பு

வேலை செய்யும் ஒளிர்வு மதிப்பை <10-2000LUX வரம்பில் சரிசெய்யலாம்.
எதிர் கடிகார திசை இறுதிவரை சுழலும் போது குறைந்தபட்சம் மற்றும் அதிகபட்சம் கடிகார திசையில் இறுதிவரை சுழலும் போது.

(2) நேர அமைப்பு

எதிர் கடிகார திசை இறுதிவரை சுழலும் போது குறைந்தபட்சம் மற்றும் கடிகார திசையில் இறுதிவரை சுழலும் போது அதிகபட்சம்.

PD-PIR601B:குறைந்தபட்சம்: 8±3 வினாடிகள் அதிகபட்சம்: 7±2 நிமிடம் (சரிசெய்யக்கூடியது)         PD-PIR601B-Z: குறைந்தபட்சம்: 8±3 வினாடிகள் அதிகபட்சம்: 7±2நிமி (சரிசெய்யக்கூடியது)
PD-PIR601P-Z: 10sec-12min (சரிசெய்யக்கூடியது)

குறிப்பு: ஒளி அணைக்கப்பட்ட பிறகு, அது மீண்டும் உணரும் வரை கிட்டத்தட்ட 4 வினாடிகள் காத்திருக்க வேண்டும். இந்த நேரம் கடந்த பிறகு சிக்னல் கண்டறியப்பட்டால் மட்டுமே வெளிச்சம் வரும்.

தாமதச் சரிசெய்தலின் சரியான பயன்பாடு: லைட் ஆன் செய்வதிலிருந்து, மனித நடமாட்டத்தை சென்சார் கண்டறிந்த பிறகு தானாகவே ஒளியை அணைக்கும் வரை தாமத நேரத்தைச் சரிசெய்ய இது பயன்படுகிறது. பயனர்கள் உண்மையான தேவைகளுக்கு ஏற்ப சரிசெய்ய முடியும். அகச்சிவப்பு சென்சார் தயாரிப்புகள் தொடர்ச்சியான உணர்திறன் செயல்பாட்டைக் கொண்டிருப்பதால், சுருக்கமாக, தாமத நேரம் முடிவதற்குள் சென்சார் உணரும் எந்த நேரத்திலும் சிஸ்டம் மீண்டும் நேரத்தை மாற்றும். மக்கள் கண்டறியும் எல்லைக்குள் நகரும் வரை, வெளிச்சம் அணையாது. எனவே, ஆற்றலைச் சேமிக்க பயனர்கள் தாமத நேரத்தை முடிந்தவரை சிறியதாக மாற்ற முயற்சிக்குமாறு பரிந்துரைக்கப்படுகிறது.

சென்சார் தகவல்

இணைப்பு - கம்பி வரைபடம்

நிறுவலின் போது வழங்கப்பட்ட வயரிங் வரைபடத்தின்படி.
ஆர்/எஸ்-எண்ட் செயல்பாடு: தூண்டல் செயல்பாட்டைக் கைமுறையாகத் தூண்டும்.
எல் - நேரடி கம்பி;
N - நடுநிலை கம்பி;
எல்' - சுமை கம்பி;
L மற்றும் N ஐ சக்தியுடன் இணைக்கவும்;
சுமையுடன் L` மற்றும் N ஐ இணைக்கவும்.
ஆர்/எஸ்: தூண்டுதல், எல் உடன் இணைக்கப்பட்டுள்ளது

PD-PIR601P-Z (மாஸ்டர்) + PD-PIR601B (அடிமை)

நிறுவல்

மின்சாரத்தை அணைக்கவும்.
திரிக்கப்பட்ட குழாயை பவர் கார்டு மற்றும் கண்ட்ரோல் கார்டில் செருகவும்.
வயரிங் வரைபடத்தின் படி மின்சாரம் மற்றும் சுமை சென்சாருடன் இணைக்கவும்.

குறிப்புகள்

எலக்ட்ரீஷியன் அல்லது அனுபவம் வாய்ந்த மனிதர் இதை நிறுவலாம்.
அமைதியின்மை பொருட்களை நிறுவலின் அடிப்படையாக கருத முடியாது.
கண்டறிதல் சாளரத்தின் முன் கண்டறிதலை பாதிக்கும் எந்த தடையும் அல்லது அமைதியின்மையும் இருக்கக்கூடாது.
காற்று வெப்பநிலை மாற்ற மண்டலங்களுக்கு அருகில் அதை நிறுவுவதைத் தவிர்க்கவும்: காற்று நிலை, மத்திய வெப்பமாக்கல் போன்றவை.
நிறுவிய பின் தடையை நீங்கள் கண்டால் உங்கள் பாதுகாப்பிற்காக கேஸை திறக்க வேண்டாம்.

1, ராக்கிங் பொருளில் நிறுவப்பட்டிருப்பது பிழை எதிர்வினைக்கு வழிவகுக்கும்.
2, காற்றினால் அசைக்கப்படும் திரைச்சீலையானது பிழை எதிர்வினைக்கு வழிவகுக்கும். நிறுவுவதற்கு பொருத்தமான இடத்தைத் தேர்ந்தெடுக்கவும்.
3, ட்ராஃபிக் பிஸியாக இருக்கும் இடத்தில் நிறுவப்பட்டிருப்பது பிழையின் எதிர்வினைக்கு வழிவகுக்கும்.
4, அருகிலுள்ள சில உபகரணங்களால் உற்பத்தி செய்யப்படும் தீப்பொறிகள் பிழை எதிர்வினைக்கு வழிவகுக்கும்.

● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● பாதுகாப்பு நோக்கங்களுக்காக, நிறுவுதல் மற்றும் அகற்றுதல் செயல்பாடுகளுக்கு முன் மின்சக்தியை துண்டிக்கவும்.
● முறையற்ற செயல்பாட்டினால் ஏற்படும் இழப்புகள், உற்பத்தியாளர் எந்தவொரு பொறுப்பையும் ஏற்காது.

இந்த கையேடு இந்த தயாரிப்பின் தற்போதைய உள்ளடக்க நிரலாக்கத்திற்கானது, எந்த அறிவிப்பும் இல்லாமல் உற்பத்தியாளருக்கு ஏதேனும் மாற்றங்கள் மற்றும் மாற்றங்கள் உள்ளன!
நிறுவனத்தின் அனுமதியின்றி, அறிவுறுத்தல் கையேட்டின் உள்ளடக்கங்களை வேறு எந்த நோக்கத்திற்காகவும் நகலெடுப்பது கண்டிப்பாகத் தடைசெய்யப்பட்டுள்ளது.
