PDLUX PD-V10 24.125GHz தானியங்கி விளக்கு சுவிட்சுகளில் ஆக்கிரமிப்பு சென்சாருக்கான டாப்ளர் ரேடார் சென்சார் தொகுதி
PDLUX PD-V10 24.125GHz தானியங்கி விளக்கு சுவிட்சுகளில் ஆக்கிரமிப்பு சென்சாருக்கான டாப்ளர் ரேடார் சென்சார் தொகுதி என்பது ஒரு கே-பேண்ட் இரு-நிலையான டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி ஆகும் .இது கட்டமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO) .இந்த தொகுதி, V10 தட்டையான விமான ஆண்டெனாவை ஏற்றுக்கொள்கிறது. , சுவர் பெருகுவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கலாம். அதன் செயல்திறன் சந்தையில் உள்ள சென்சார்களை விட சிறந்தது.
மாதிரி:PDLUX PD-V10
விசாரணையை அனுப்பு
PDLUX PD-V10 24.125GHz தானியங்கி விளக்கு சுவிட்சுகளில் ஆக்கிரமிப்பு சென்சாருக்கான டாப்ளர் ரேடார் சென்சார் தொகுதி

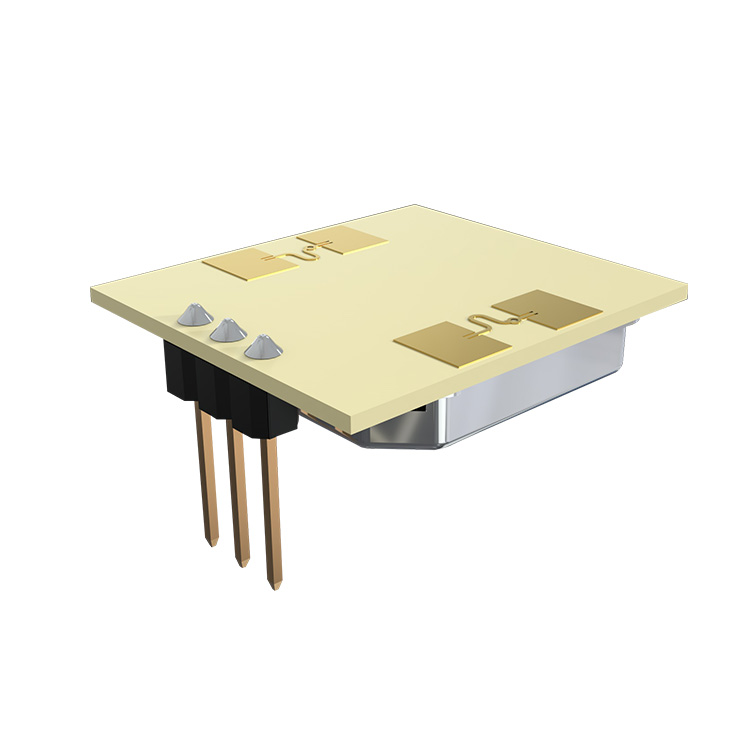

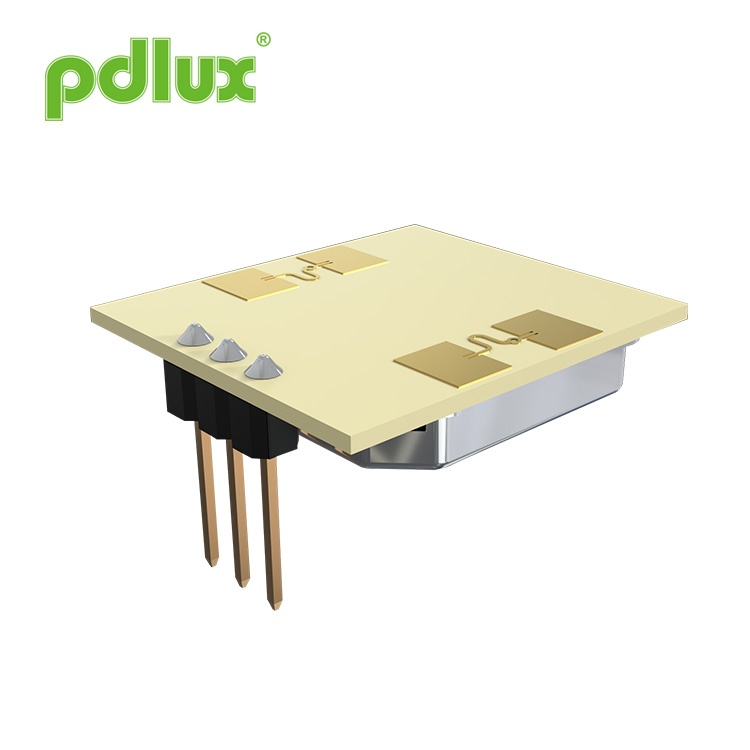

PDLUX PD-V10 24.125GHz தானியங்கி விளக்கு சுவிட்சுகளில் ஆக்கிரமிப்பு சென்சாருக்கான டாப்ளர் ரேடார் சென்சார் தொகுதி is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V10 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
இந்த தொகுதி தானியங்கி லைட்டிங் சுவிட்சுகளில் ஆக்கிரமிப்பு சென்சாருக்கு மிகவும் பொருத்தமானது. இது உச்சவரம்பு மவுண்ட் ஊடுருவும் கண்டுபிடிப்பாளர்களுக்கும் பயன்படுத்தப்படலாம்.
EN 300440-V2.1.1ã € EN 62479：2010, RED உத்தரவு -2014 / 53 / eu
எஃப்.சி.சி பகுதி 15.249 படி
EN 62321 இன் படி, ROHS உத்தரவு -2011 / 65 / eu REACH உத்தரவு -1907 / 2006 / ec படி
|
Application of PDLUX PD-V10 24.125GHz தானியங்கி விளக்கு சுவிட்சுகளில் ஆக்கிரமிப்பு சென்சாருக்கான டாப்ளர் ரேடார் சென்சார் தொகுதி நுண்ணறிவு சுவிட்ச் â— சுவர் தொங்கும் சுவிட்ச் r ஊடுருவும் கண்டறிதல் அம்சம் மற்றும் நன்மை wire குறைந்த வயர்லெஸ் சக்தி வெளியீடு power குறைந்த மின் நுகர்வு contact தொடர்பு இல்லாத கண்டறிதல் the கட்டுப்படுத்தியுடன் இணைக்க எளிதானது noise குறைந்த சத்தம் வெளியீடு |
 |
|
அளவுரு |
குறிப்புகள் |
குறைந்தபட்சம் |
வகை |
அதிகபட்சம் |
அலகுகள் |
|
அதிர்வெண் அமைப்பு |
1 |
24.050 |
24.125 |
24.250 |
GHz |
|
கதிர்வீச்சு சக்தி (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
mW |
|
நேரத்தை அமைத்தல் |
|
5 |
10 |
20 |
Ec செ |
|
சிக்னல் வலிமை பெறப்பட்டது |
2 |
150 |
200 |
250 |
μVp-p |
|
சத்தம் |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
வழங்கல் மின்னழுத்தம் |
|
4.75 |
5.0 |
5.25 |
வி.டி.சி. |
|
வி.சி.ஓ. |
|
0.5 |
|
2 |
V |
|
தற்போதைய நுகர்வு |
|
25 |
35 |
45 |
mA |
|
துடிப்பு மீண்டும் அதிர்வெண் |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
துடிப்பு அகலம் |
4 |
10 |
20 |
30 |
Ec செ |
|
இயக்க வெப்பநிலை |
|
-20 |
25 |
60 |
℃ |
|
எடை |
|
2.5 |
3.5 |
4.0 |
g |
குறிப்பு 1: கதிர்வீச்சு உமிழ்வுகள் எஃப்.சி.சி விதிகளை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளன.
Note2:The சிக்னல் வலிமை பெறப்பட்டது(RSS) is measured at the total 1 Ways path loss of 70dB.
குறிப்பு 3: சத்தம் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை வெளியீட்டு துறைமுகத்தில், ஒரு அனெகோயிக் அறைக்குள் அளவிடப்படுகின்றன.
குறிப்பு 4: துடிப்பு செயல்பாடு
