ஸ்மார்ட் பயன்பாடுகளுக்கான HF மைக்ரோவேவ் சென்சார் தொகுதிகள்

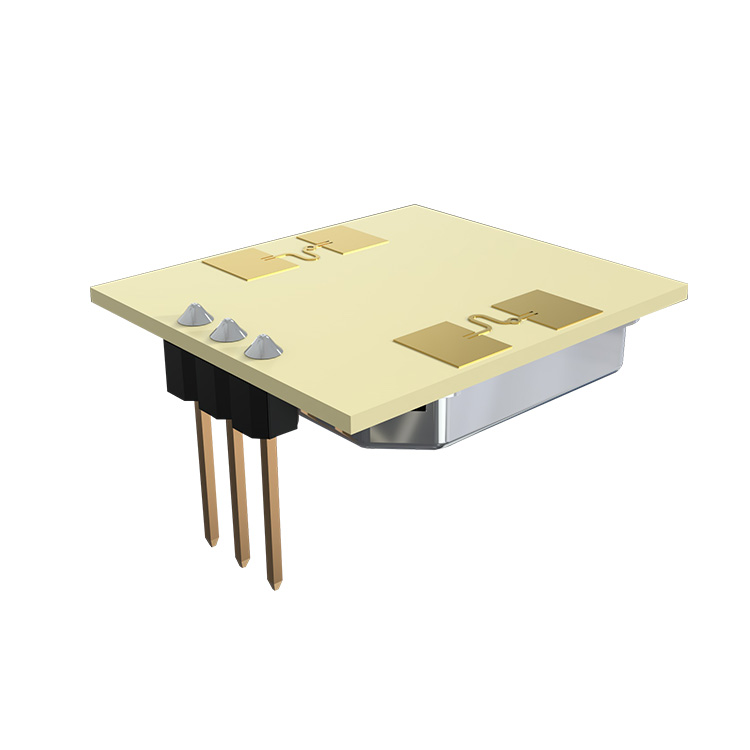

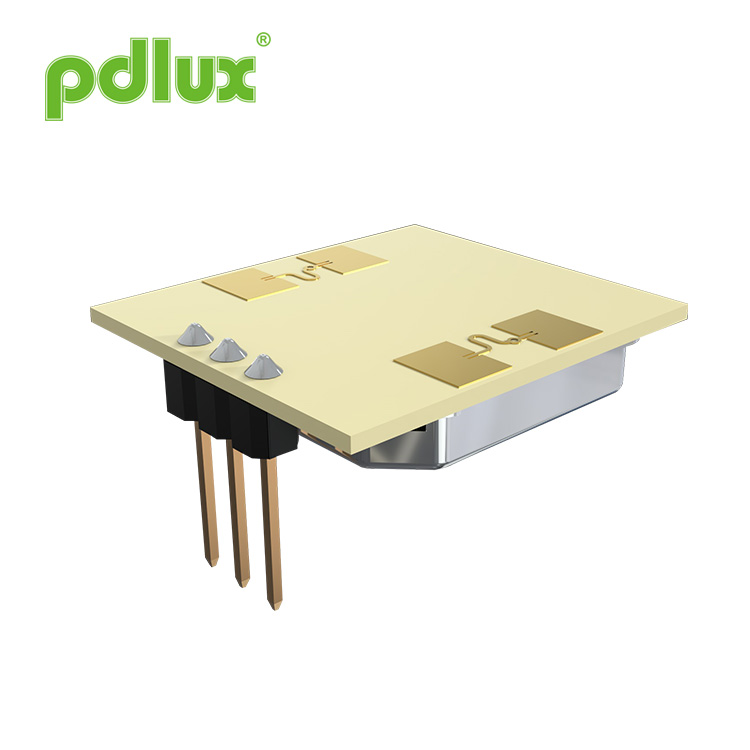

PD-V18-B 24.125GHz 360° மைக்ரோவேவ் மோஷன் சென்சார் என்பது ஸ்மார்ட் பயன்பாடுகளுக்கான HF மைக்ரோவேவ் சென்சார் தொகுதிகள் ஆகும். இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO).இந்த தொகுதி, PD-V18-B பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தி அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கும். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.
மாதிரி:PD-V18-B
விசாரணையை அனுப்பு
ஸ்மார்ட் பயன்பாடுகளுக்கான HF மைக்ரோவேவ் சென்சார் தொகுதிகள்
PD-V18-B 24.125GHz 360° மைக்ரோவேவ் மோஷன் சென்சார் என்பது ஸ்மார்ட் பயன்பாடுகளுக்கான HF மைக்ரோவேவ் சென்சார் தொகுதிகள் ஆகும். இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO).இந்த தொகுதி, PD-V18-B பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தி அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கும். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.
இந்த மாட்யூல் ஆட்டோமேட்டிக் லைட்டிங் சுவிட்சுகளில் ஆக்யூபென்சி சென்சாருக்கு மிகவும் பொருத்தமானது. இது உச்சவரம்பு மவுண்ட் இன்ட்ரூடர் டிடெக்டர்களுக்கும் பயன்படுத்தப்படலாம்.
EN 300440-V2.1.1, EN 62479: 2010 இன் படி
சிவப்பு உத்தரவு - 2014/53/EU
FCC பகுதி 15.249 இன் படி
EN 62321,ROHS உத்தரவுப்படி - 2011/65/EU
ரீச் உத்தரவுப்படி - 1907/2006/EC
|
விண்ணப்பம் ● அறிவார்ந்த சுவிட்ச் ● சுவரில் தொங்கும் சுவிட்ச் ● II ஊடுருவல் கண்டறிதல் |
 |
|
அளவுரு |
குறிப்புகள் |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும் |
அதிகபட்சம் |
அலகுகள் |
|
விநியோக மின்னழுத்தம் |
விசிசி |
3.0 |
5.0 |
5.25 |
V |
|
தற்போதைய நுகர்வு |
ஐசிசி |
<20 |
<35 |
<38 |
எம்.ஏ |
|
செயல்பாட்டு முறை |
PWM மூலம் இயக்கப்படுகிறது, இது 3-15mA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும் |
||||
|
துடிப்பு அகலம் |
Tpulse |
10 |
μs |
||
|
இயக்க வெப்பநிலை |
மேல் |
-30~+65 |
℃ |
||
|
சேமிப்பு வெப்பநிலை |
Tstg |
-10 |
+60 |
℃ |
|
|
நிலையான நேரம் |
|
<5 |
μSec |
||
|
சத்தம் |
|
3.5 |
4.0 |
4.5 |
mVrms |
|
அதிர்வெண் அமைப்பு |
f |
24.000 |
24.125 |
24.250 |
ஜிகாஹெர்ட்ஸ் |
|
கதிர்வீச்சு சக்தி (EIRP) |
பொட்டு |
<2.0 |
<2.5 |
<3.0 |
மெகாவாட் |
|
சேமிப்பு சுற்றுப்புற ஈரப்பதம் |
45%~65% |
RH |
|||
குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC மற்றும் CE விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: இரைச்சல் மின்னழுத்தங்கள் 10Hz முதல் 100Hz வரை அவுட்புட் போர்ட்டில், ஒரு அனெகோயிக் அறைக்குள் அளவிடப்படுகிறது.
குறிப்பு 4: பல்ஸ் ஆபரேஷன் பரிந்துரைக்கப்படுகிறது
