PDLUX PD-V9 தானியங்கி கதவு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி

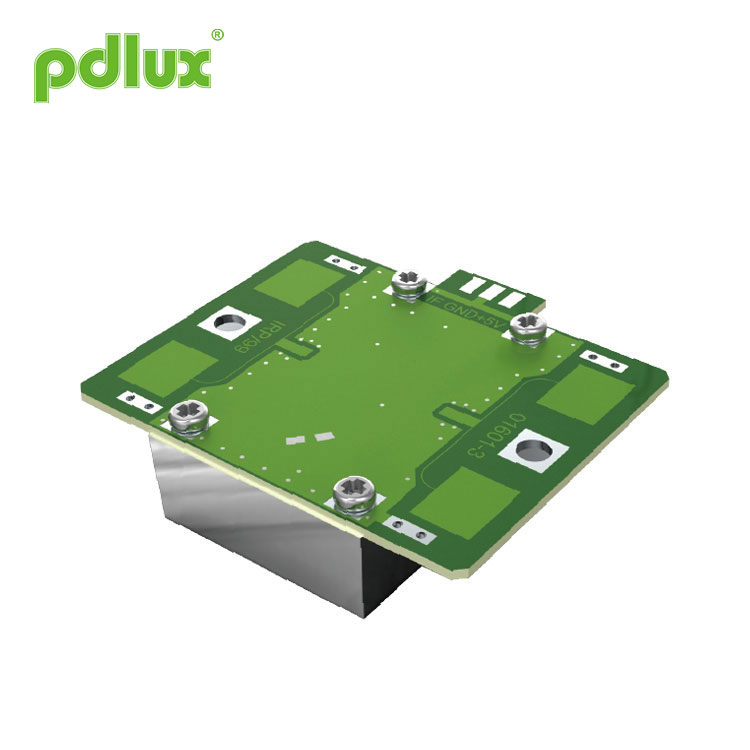

PDLUX PD-V9 தானியங்கி கதவு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி ஒரு எக்ஸ்-பேண்ட் இரு-நிலையான டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி. இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO) .இந்த தொகுதி, V9 சுவர் ஏற்றுவதற்கு ஏற்ற தட்டையான விமானம் ஆண்டெனாவை ஏற்றுக்கொள்கிறது. தானியங்கி கதவு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு பார்வையற்ற பகுதியைக் குறைக்கும். அதன் செயல்திறன் சந்தையில் உள்ள சென்சார்களை விட சிறந்தது.
மாதிரி:PDLUX PD-V9
விசாரணையை அனுப்பு
PDLUX PD-V9 தானியங்கி கதவு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி
PDLUX PD-V9 தானியங்கி கதவு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி is a X-Band Bi-Static Doppler transceiver module. It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Automatic Door 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.
PDLUX PD-V9 தானியங்கி கதவு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி is ideally suitable for occupancy sensor in automatic lighting switches. Automatic Door 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.
Application of PDLUX PD-V9 தானியங்கி கதவு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி நுண்ணறிவு சுவிட்ச் â— சுவர் தொங்கும் சுவிட்ச் r ஊடுருவும் கண்டறிதல் அம்சம் மற்றும் நன்மை
wire குறைந்த வயர்லெஸ் சக்தி வெளியீடு |
EN 300440-V2.1.1ã € EN 62479:2010, RED உத்தரவு -2014 / 53 / eu
எஃப்.சி.சி பகுதி 15.249 படி |
ஆண்டெனா பீம் பேட்டர்ன்
|
தயாரிப்புகளின் அளவு
|
அளவுரு | குறிப்புகள் | குறைந்தபட்சம் | வகை | அதிகபட்சம் | அலகுகள் | ||||||
அதிர்வெண் அமைப்பு | 1 | 10.520 | 10.525 | 10.530 | GHz | ||||||
கதிர்வீச்சு சக்தி (EIRP) | 1 | 2.0 | 2.5 | 3.0 | mW | ||||||
நேரத்தை அமைத்தல் |
|
5 | 10 | 20 | Ec செ | ||||||
சிக்னல் வலிமை பெறப்பட்டது | 2 | 150 | 200 | 250 | μVp-p | ||||||
சத்தம் | 3 | 4 | 4.5 | 5 | mVrms | ||||||
வழங்கல் மின்னழுத்தம் |
|
4.75 | 5.00 | 5.25 | வி (உந்துவிசை சக்தி மூல) | ||||||
தற்போதைய நுகர்வு |
|
10 | 12 | 14 | mA | ||||||
துடிப்பு மீண்டும் அதிர்வெண் | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
துடிப்பு அகலம் | 4 | 10 | 20 | 30 | Ec செ | ||||||
இயக்க வெப்பநிலை |
|
-15 | 22 | 55 | ℃ | ||||||
எடை |
|
7.5 | 8 | 8.5 | g |
குறிப்பு 1: கதிர்வீச்சு உமிழ்வுகள் எஃப்.சி.சி விதிகளை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளன.
Note2:The சிக்னல் வலிமை பெறப்பட்டது(RSS) is measured at the total 1 Ways path loss of 70dB.
குறிப்பு 3: சத்தம் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை வெளியீட்டு துறைமுகத்தில், ஒரு அனெகோயிக் அறைக்குள் அளவிடப்படுகின்றன.
குறிப்பு 4: துடிப்பு செயல்பாடு
