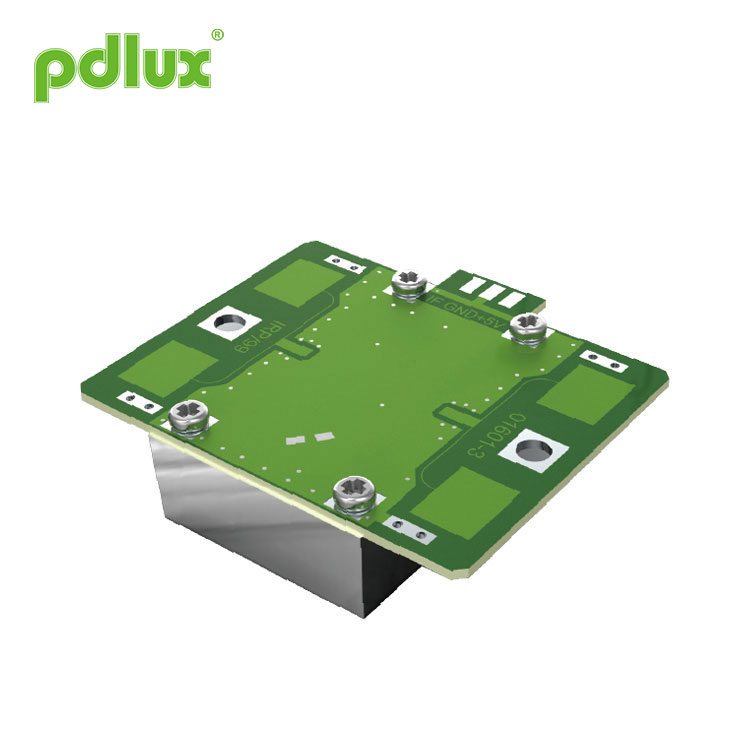

PDLUX PD-V9 பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி

PDLUX PD-V9 பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி ஒரு எக்ஸ்-பேண்ட் இரு-நிலையான டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி. இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO) .இந்த தொகுதி, V9 சுவர் ஏற்றுவதற்கு ஏற்ற தட்டையான விமானம் ஆண்டெனாவை ஏற்றுக்கொள்கிறது. பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு பார்வையற்ற பகுதியைக் குறைக்கும். அதன் செயல்திறன் சந்தையில் உள்ள சென்சார்களை விட சிறந்தது.

மாதிரி:PDLUX PD-V9

விசாரணையை அனுப்பு

PDLUX PD-V9 பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி

Security 10.525GHz Microwave Sensor Module

PDLUX PD-V9 பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி is a X-Band Bi-Static Doppler transceiver module. It’s built-in Resonator Oscillator (CRO).This module,V9 adopts flat Plane Antenna, suitable for wall mounting. Security 10.525GHz Microwave Sensor Module can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market.

PDLUX PD-V9 பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி is ideally suitable for occupancy sensor in automatic lighting switches. Security 10.525GHz Microwave Sensor Module can also be used for ceiling mount intruder detectors.

Application of PDLUX PD-V9 பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி

நுண்ணறிவு சுவிட்ச்

â— சுவர் தொங்கும் சுவிட்ச்

r ஊடுருவும் கண்டறிதல்

அம்சம் மற்றும் நன்மை

wire குறைந்த வயர்லெஸ் சக்தி வெளியீடு
power குறைந்த மின் நுகர்வு
contact தொடர்பு இல்லாத கண்டறிதல்
the கட்டுப்படுத்தியுடன் இணைக்க எளிதானது
noise குறைந்த சத்தம் வெளியீடு

EN 300440-V2.1.1ã € EN 62479ï¼š2010, RED உத்தரவு -2014 / 53 / eu

எஃப்.சி.சி பகுதி 15.249 படி
EN 62321 இன் படி, ROHS உத்தரவு -2011 / 65 / eu
REACH உத்தரவு -1907 / 2006 / ec படி

ஆண்டெனா பீம் பேட்டர்ன்

Security 10.525GHz Microwave Sensor Module

Size of PDLUX PD-V9 பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி

Security 10.525GHz Microwave Sensor Module

அளவுரு	குறிப்புகள்	குறைந்தபட்சம்	வகை	அதிகபட்சம்	அலகுகள்
அதிர்வெண் அமைப்பு	1	10.520	10.525	10.530	GHz
கதிர்வீச்சு சக்தி (EIRP)	1	2.0	2.5	3.0	mW
நேரத்தை அமைத்தல்		5	10	20	Ec செ
சிக்னல் வலிமை பெறப்பட்டது	2	150	200	250	Î¼Vp-p
சத்தம்	3	4	4.5	5	mVrms
வழங்கல் மின்னழுத்தம்		4.75	5.00	5.25	வி (உந்துவிசை சக்தி மூல)
தற்போதைய நுகர்வு		10	12	14	mA
துடிப்பு மீண்டும் அதிர்வெண்	4	1.8	2.0	3.0	KHz
துடிப்பு அகலம்	4	10	20	30	Ec செ
இயக்க வெப்பநிலை		-15	22	55	℃
எடை		7.5	8	8.5	g

குறிப்பு 1: கதிர்வீச்சு உமிழ்வுகள் எஃப்.சி.சி விதிகளை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளன.
Note2:The சிக்னல் வலிமை பெறப்பட்டது(RSS) is measured at the total 1 Ways path loss of 70dB.
குறிப்பு 3: சத்தம் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை வெளியீட்டு துறைமுகத்தில், ஒரு அனெகோயிக் அறைக்குள் அளவிடப்படுகின்றன.
குறிப்பு 4: துடிப்பு செயல்பாடு
