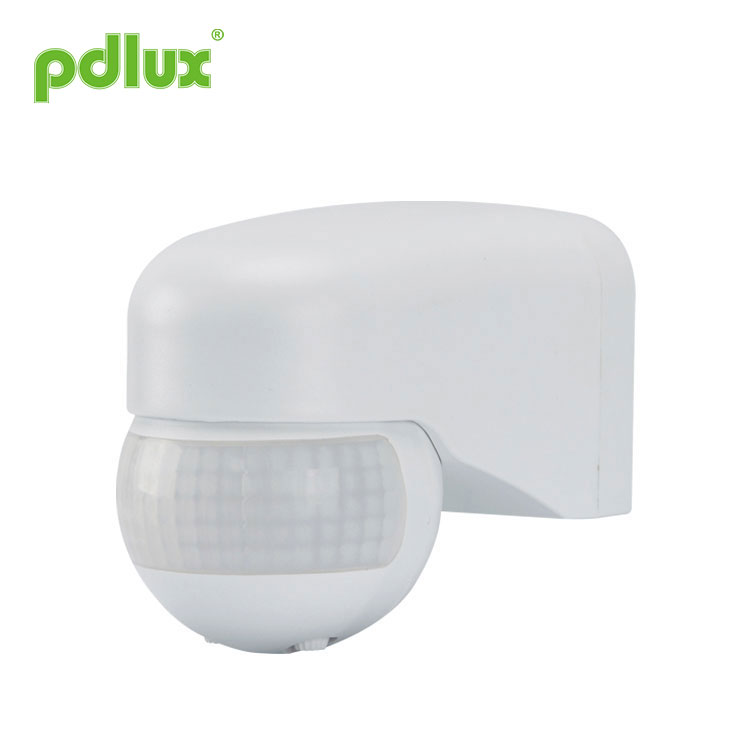

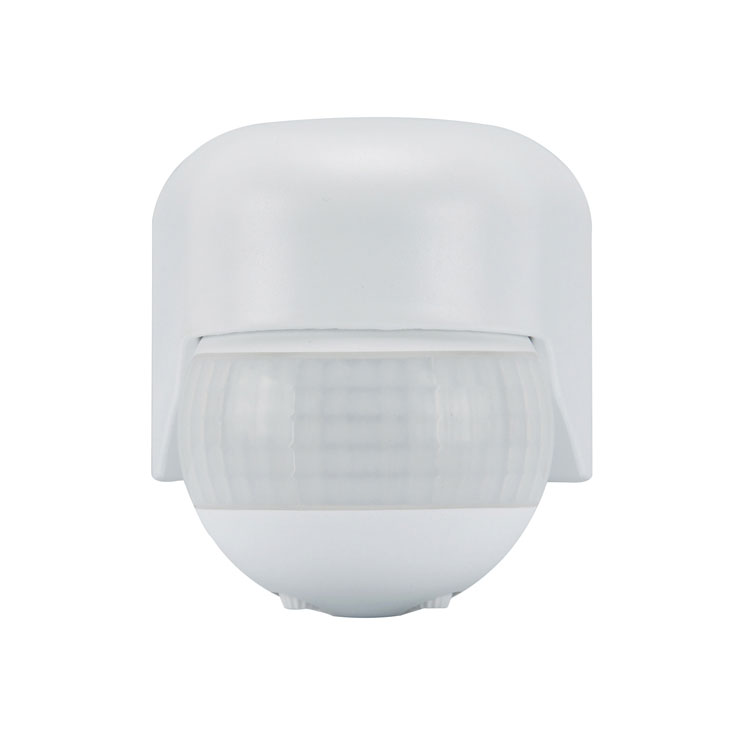

PIR மூவ்மென்ட் சென்சார் டிடெக்டர் சுவிட்ச்

பின்வருபவை பிஐஆர் மூவ்மென்ட் சென்சார் டிடெக்டர் ஸ்விட்ச் பற்றிய அறிமுகம், பிஐஆர் மூவ்மென்ட் சென்சார் டிடெக்டர் ஸ்விட்ச்சை நன்கு புரிந்துகொள்ள உங்களுக்கு உதவுவேன் என்று நம்புகிறேன்.

மாதிரி:PD-PIR155

விசாரணையை அனுப்பு

PD-PIR155 அகச்சிவப்பு சென்சார் அறிவுறுத்தல்

ஐபி 65

சுருக்கம்
இந்த PIR மூவ்மென்ட் சென்சார் டிடெக்டர் ஸ்விட்ச் ஒரு மேம்பட்ட டிஜிட்டல் முறையில் கட்டுப்படுத்தப்பட்ட அகச்சிவப்பு பைரோ எலக்ட்ரிக் நுண்ணறிவு சென்சார் தயாரிப்பு ஆகும். இது சுவிட்ச் தகவலைத் துல்லியமாகக் கணக்கிட MCU ஐப் பயன்படுத்துகிறது, மேலும் சைன் அலையின் பூஜ்ஜிய புள்ளியில் இயக்கப்படும் ரிலேவைத் துல்லியமாகக் கட்டுப்படுத்துகிறது, இதனால் ஒவ்வொரு சுமையும் இயக்கப்பட்டது. சைன் அலையின் பூஜ்ஜியப் புள்ளியில், சைன் அலை உயர் மின்னழுத்தம் இயக்கப்படும்போது வழக்கமான கட்டுப்பாட்டு பயன்முறையால் ஏற்படும் ஊடுருவல் மின்னோட்டச் சிக்கல் தவிர்க்கப்படுகிறது, குறிப்பாக அதிக திறன் கொண்ட மின்தேக்கியால் அதிக மின்னோட்டத்தின் தாக்கத்தால் உருவாகும் பெரிய மின்னோட்ட சேத ரிலே. சுமையின் கீழ் மின்னழுத்தம். தற்போதைய மின் சுமைகளின் பல்வகைப்படுத்தல் காரணமாக, குறிப்பாக LED விளக்குகள், ஆற்றல் சேமிப்பு விளக்குகள் மற்றும் ஃப்ளோரசன்ட் விளக்குகள் அனைத்தும் வெவ்வேறு கொள்ளளவு கொண்ட மின்தேக்கிகளைக் கொண்டுள்ளன. ரிலேக்களுக்கு இது ஒரு பேரழிவு. சில நேரங்களில் ஒரு 50W LED விளக்கு 80 முதல் 120A வரை மின்னோட்டத்தை உருவாக்கலாம். 10A சாதாரண ரிலே 3 மடங்கு மின்னோட்டத்தை மட்டுமே தாங்கும், மேலும் சில நாட்களில் அல்லது பல முறை ரிலே உடைக்கப்பட வாய்ப்புள்ளது. இதனால்தான் சந்தையில் உள்ள வழக்கமான சென்சார் குறுகிய ஆயுளையும் சிறிய சுமை மின்னோட்டத்தையும் கொண்டுள்ளது.

இந்தச் சிக்கலைச் சமாளிக்க, இந்த தயாரிப்பு மேம்பட்ட டிஜிட்டல் துல்லியக் கணக்கீட்டைப் பின்பற்றி, சைன் வேவ் பூஜ்ஜியத்தில் இருக்கும்போது சுமைகளை இயக்குகிறது, இதனால் சுமை எழுச்சி மின்னோட்டச் சிக்கலைத் தீர்க்கிறது, சுமை திறனை பெரிதும் அதிகரிக்கிறது மற்றும் தயாரிப்பின் சேவை ஆயுளை நீட்டிக்கிறது. வெகுஜன உற்பத்தி சென்சார் தொழில்நுட்பத்தின் சமீபத்திய கட்டுப்பாட்டு முறை எந்த சுமையையும் எளிதாகக் கட்டுப்படுத்த முடியும். இது ஒரு நடுத்தர மற்றும் உயர்தர தயாரிப்பு ஆகும். வழக்கமான பதிப்போடு ஒப்பிடும்போது செலவு அதிகரித்தாலும், உற்பத்தியின் நம்பகத்தன்மை மற்றும் ஆயுள் பெரிதும் அதிகரித்துள்ளது. இந்த தயாரிப்பு மன அமைதியைத் தேர்ந்தெடுப்பதற்கும், பாதுகாப்பைத் தேர்ந்தெடுப்பதற்கும் சமம்.

இந்தத் தயாரிப்பில் ஸ்விட்சிங் பவர் சப்ளை பதிப்பு மற்றும் மின்தேக்கி படி-கீழ் பதிப்பு உள்ளது. ஸ்விட்சிங் பவர் சப்ளை பதிப்பு 100V-277V வரை வேலை செய்யும் மின்னழுத்தத்தையும் <0.5W காத்திருப்பு மின் நுகர்வையும் கொண்டுள்ளது. கொள்கையளவில், கொள்ளளவு ஸ்டெப்-டவுன் பதிப்பில் ஒற்றை மின்னழுத்தம் மட்டுமே இருக்க முடியும், மேலும் காத்திருப்பு மின் நுகர்வு >0.7W ஆகும். ஒரு பொருளைத் தேர்ந்தெடுக்கும்போது அதைக் கருத்தில் கொள்ள வேண்டும்.

விவரக்குறிப்புகள்

சக்தி ஆதாரம்: 220-240VAC,50Hz/60Hz
100-130VAC,50Hz/60Hz
அனைத்து சுமைகளும்: 1200W அதிகபட்சம். (220-240VAC)
800W அதிகபட்சம். (100-130VAC)
நேர அமைப்பு: 12 நொடி-12 நிமிடம் (சரிசெய்யக்கூடியது)
ஒளி-கட்டுப்பாடு: ＜10LUX-2000LUX(சரிசெய்யக்கூடியது)

கண்டறிதல் வரம்பு(22°C): அதிகபட்சம் 10மீ.
கண்டறிதல் கோணம்: 180º
நிறுவல் உயரம்: 1.8-2.5 மீ
வேலை வெப்பநிலை: -10°C-+40°C
வேலை ஈரப்பதம்: <93%RH
உணர்வு இயக்க வேகம்: 0.6-1.5m/s

செயல்பாடு
LUX சரிசெய்தல்:
LUX என்பது சுற்றுச்சூழலின் வெளிச்சத்தைக் குறிக்கிறது. LUX சரிசெய்தல் குமிழியைச் சரிசெய்வது, எந்த ஒளியூட்டலைத் தூண்டுதலில் சென்சாரைப் பெற விரும்புகிறீர்கள் என்பதைத் தேர்வுசெய்ய உங்களை அனுமதிக்கிறது. உங்களுக்கு ஏற்ற பழக்கத்தைத் தேர்ந்தெடுங்கள்.

20LUX தீர்வில் உள்ள சில தேர்வுகள் ஒளியேற்றப்பட வேண்டும். சிலர் 50LUX சுற்றுப்புற வெளிச்சத்தை தூண்டல் விளக்குகளாக தேர்வு செய்கிறார்கள், மேலும் சிலர் LUX சரிசெய்தல் குமிழ் அதிகபட்சமாக சரிசெய்யப்படும் வரை, எந்த நேரத்திலும் தூண்டல் விளக்குகளாக இருக்க வேண்டும் என்று தேர்வு செய்கிறார்கள்.

நேர சரிசெய்தல்:
சென்சார் ஒளியை உணர்ந்த பிறகு நேரத்தைச் சரிசெய்ய நேர சரிசெய்தல் குமிழ் பயன்படுத்தப்படுகிறது, மேலும் பயனர் தூண்டலுக்குப் பிறகு தாமத நேரத்தை நியாயமான முறையில் தேர்ந்தெடுக்கலாம்.

சென்சார் தகவல்

(1) ஒளி-கட்டுப்பாட்டு அமைப்பு
இது <10~2000 LUX வரம்பில் வரையறுக்கப்படலாம். குமிழியை முழுவதுமாக கடிகார திசையில் திருப்புவதற்கு சுமார் 10 லக்ஸ், முழுமையாக எதிர் கடிகார திசையில் 2000 லக்ஸ் இருக்கும். கண்டறிதல் மண்டலத்தை சரிசெய்து, பகல் நேரத்தில் நடைப் பரிசோதனையைச் செய்யும்போது, நீங்கள் கைப்பிடியை முழுவதுமாக கடிகார திசையில் திருப்ப வேண்டும்.

(2) நேர அமைப்பு
இது 12 வினாடிகள் (முழு கடிகார திசையில் திரும்பவும்) முதல் 12 நிமிடங்கள் (முழு கடிகார திசையில் திரும்பவும்) வரை வரையறுக்கப்படலாம். இந்த நேரம் முடிவதற்குள் கண்டறியப்பட்ட எந்த இயக்கமும் டைமரை மீண்டும் தொடங்கும். கண்டறிதல் வரம்பை சரிசெய்வதற்கும் நடைப் பரிசோதனை செய்வதற்கும் குறுகிய நேரத்தைத் தேர்ந்தெடுக்க பரிந்துரைக்கப்படுகிறது.

குறிப்பு:ஒளி தானாகவே அணைக்கப்படும் போது, சென்சார் மற்றொரு இயக்கத்தைக் கண்டறிய 1 வினாடி எடுக்கும், அதாவது 1 வினாடிகளுக்குப் பிறகு கண்டறியப்பட்ட சிக்னல் மட்டுமே ஒளியைத் தானாக இயக்க முடியும்.

இது முக்கியமாக சிக்னல் கண்டறியப்பட்ட தருணத்திலிருந்து தாமத நேரத்தைச் சரிசெய்வதற்கும், லைட் ஆட்டோ-ஆஃப் ஆகும் வரை லைட் ஆட்டோ-ஆன் செய்வதற்கும் ஆகும். உங்கள் நடைமுறைத் தேவைக்கு தாமத நேரத்தை நீங்கள் வரையறுக்கலாம். மைக்ரோவேவ் சென்சார் தொடர்ச்சியான உணர்திறன் செயல்பாட்டைக் கொண்டிருப்பதால், ஆற்றல் சேமிப்புக்காக தாமத நேரத்தைக் குறைப்பது நல்லது. கண்டறியும் வரம்பில் மனிதன் இருந்தால் மட்டுமே.

இணைப்பு - கம்பி வரைபடம்

I. சரியான உருவத்தின்படி வரியை இணைக்கவும்.

N - நீலம்
எல் - பழுப்பு
எல்’ - சிவப்பு (அகச்சிவப்பு சென்சாரிலிருந்து இருக்க வேண்டும்)
நீலத்தையும் பழுப்பு நிறத்தையும் சக்தியுடன் இணைக்கவும்
சுமையுடன் நீலம் மற்றும் சிவப்பு இணைக்கவும்.

நிறுவல்
1, மின்சாரத்தை அணைக்கவும்;
2, கீழே உள்ள ஆணியை திருகவும். கம்பி துளை திறக்கவும். மின் கம்பி மற்றும் சுமை கம்பி கீழே சலித்து;
3, கீழே உயர்த்தப்பட்ட திருகு மூலம் தேர்ந்தெடுக்கப்பட்ட நிலையில் சரி செய்யப்பட்டது;
4, ஸ்கெட்ச் வரைபடத்தின்படி இணைப்பு கம்பி நெடுவரிசையுடன் சக்தி மற்றும் சுமைகளை இணைக்கவும்;
5, சென்சார் கீழே சரி செய்யப்பட்டது, தயவுசெய்து ஆணியை திருகி, சக்தியை இணைக்கவும். பின்னர் நீங்கள் அதை சோதிக்கலாம்.

சோதனை
1. நிறுவிய பின், லைட்-கண்ட்ரோல் குமிழ் (1) எதிர் கடிகாரத்தை அதிகபட்ச மதிப்புக்கு மாற்றவும். மின்சக்தியை இயக்கும் முன் நேர குமிழ் (2)ஐ எதிர் கடிகார திசையில் திருப்பவும்.

2. மின் இணைப்பு, சுமை வேலை செய்யத் தொடங்கும், 30 வினாடிகள் சாதாரண தூண்டல் பயன்முறைக்குப் பிறகு.

3. கண்டறியப்பட்டதும், சுமை வேலை செய்கிறது மற்றும் காட்டி ஆன் செய்து 12 வினாடிகளுக்குப் பிறகு தொடர்ந்து சிக்னல் கண்டறியப்படாதபோது வேலை செய்வதை நிறுத்துகிறது. மேலும் 3 வினாடிகளுக்குப் பிறகு சிக்னல் கண்டறியப்பட்டால், சுமை வேலை செய்யத் தொடங்கும் மற்றும் காட்டி இயக்கப்பட்டு 12 வினாடிகள் கழித்து வேலை செய்வதை நிறுத்த வேண்டும். தொடர்ச்சியான சமிக்ஞை கண்டறியப்படவில்லை.

4. LUX knob ஐ எதிர் கடிகார திசையில் குறைந்தபட்சமாக மாற்றுகிறது. 10LUX க்கு மேல் உள்ள சூழ்நிலையில் இது சோதிக்கப்பட்டால், தூண்டல் சுமை வேலை நிறுத்தப்பட்ட பிறகு சுமை வேலை செய்யக்கூடாது; ஆனால் நீங்கள் கண்டறிதல் சாளரத்தை ஒளிபுகா பொருள்களால் (துண்டு போன்றவை) மூடினால், சுமை வேலை செய்யும். தூண்டல் சமிக்ஞைகள் இல்லாத நிலையில், சுமை 12 நொடிக்குள் வேலை செய்வதை நிறுத்த வேண்டும்.

குறிப்புகள்
எலக்ட்ரீஷியன் அல்லது அனுபவம் வாய்ந்த மனிதர் இதை நிறுவலாம்.
அமைதியின்மை பொருட்களை நிறுவலின் அடிப்படையாக கருத முடியாது.
கண்டறிதல் சாளரத்தின் முன் கண்டறிதலை பாதிக்கும் எந்த தடையும் அல்லது அமைதியின்மையும் இருக்கக்கூடாது.
காற்று வெப்பநிலை மாற்ற மண்டலங்களுக்கு அருகில் அதை நிறுவுவதைத் தவிர்க்கவும்: காற்று நிலை, மத்திய வெப்பமாக்கல் போன்றவை.
நிறுவிய பின் தடையை நீங்கள் கண்டால், உங்கள் பாதுகாப்பிற்காக கேஸை திறக்க வேண்டாம்.

கருத்து
1. பொதுவாக மனிதர்கள் நடமாடும் பகுதிக்கு சென்சார் முகத்தை வைத்திருங்கள்.
2. மிகவும் துல்லியமான ஒளிர்வு அமைப்பைப் பெற, சென்சார் முகத்தை சுற்றுப்புற ஒளியின் நிலைக்கு வைத்திருங்கள்.
3. நேர தாமதத்திற்குள் மீண்டும் சிக்னலைக் கண்டறிந்தால், கால தாமதம் பொய்யாகிவிடும்.
4. LUX knob: வேலை நிலைமைகளின் ஒளிர்வு .குமிழ் “+” மாறும்போது, அது நாள் முழுவதும் கண்டறிய முடியும்,குமிழ் “-” மாறும்போது, அது ஒளிர்வு <10 LUXக்குக் கீழே மட்டுமே வேலை செய்யும்.
5. TIME knob: இது வேலை இல்லாத வரை, எந்த சமிக்ஞையும் இல்லாமல் படிப்படியாக ஒளியை மெதுவாக இயக்கும் ஒரு காலகட்டமாகும்.

சில பிரச்சனை மற்றும் தீர்வு வழி
சுமை வேலை செய்யாது:
a: சக்தி மற்றும் சுமையை சரிபார்க்கவும்.
ப: சுமை நன்றாக இருந்தால்.
c: வேலை செய்யும் விளக்கு சுற்றுப்புற ஒளியுடன் ஒத்துப்போகிறதா என்பதைச் சரிபார்க்கவும்.

உணர்திறன் குறைவாக உள்ளது:
a: கண்டறிதல் சாளரத்தின் முன் சமிக்ஞைகளைப் பெறுவதற்கு அந்த விளைவு தடையாக உள்ளதா எனச் சரிபார்க்கவும்.
b: சுற்றுப்புற வெப்பநிலை அதிகமாக உள்ளதா என சரிபார்க்கவும்.
c: சிக்னல்கள் மூலமானது கண்டறிதல் புலங்களில் உள்ளதா எனச் சரிபார்க்கவும்.
ஈ: நகரும் நோக்குநிலை சரியாக இருந்தால்.

சென்சார் தானாகவே சுமைகளை மூட முடியாது:
a: கண்டறிதல் புலங்களில் தொடர்ச்சியான சமிக்ஞை இருந்தால்.
b: நேர தாமதம் மிக நீண்டதாக அமைக்கப்பட்டால்.
c: அதிகாரம் அறிவுறுத்தலுக்கு ஒத்திருந்தால்.
d: சென்சார் அருகே காற்றின் வெப்பநிலை மாறினால், உதாரணமாக ஏர் கண்டிஷன் அல்லது சென்ட்ரல் ஹீட்டிங் போன்றவை.

● முன்மொழியப்பட்ட நிறுவல் மூலம் உறுதிப்படுத்தவும்.
● நிறுவல் மற்றும் அகற்றும் செயல்பாடுகளுக்கு முன் மின் விநியோகத்தை துண்டிக்கவும்.
● பாதுகாப்பு காரணங்களுக்காக மின்சாரத்தை துண்டித்துள்ளீர்கள் என்பதை உறுதிப்படுத்தவும்.
● முறையற்ற செயல்பாடு இழப்புகளை ஏற்படுத்தியது, உற்பத்தியாளர் எந்தப் பொறுப்பையும் ஏற்கவில்லை.
இந்த கையேடு இந்த தயாரிப்பின் தற்போதைய உள்ளடக்க நிரலாக்கத்திற்கானது, அறிவிப்பு இல்லாமல் உற்பத்தியாளருக்கு ஏதேனும் மாற்றங்கள் மற்றும் மாற்றங்கள் உள்ளன!
இந்த அறிவுறுத்தல், எங்கள் அனுமதியின்றி, வேறு எந்த நோக்கத்திற்காகவும் நகலெடுக்கப்படக்கூடாது.
