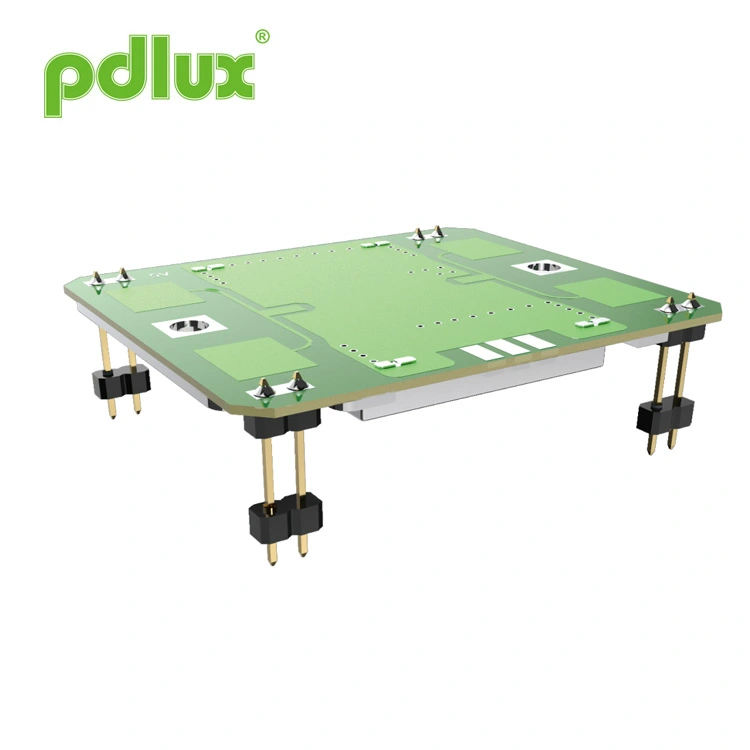

10.587GHz பாதுகாப்பு மைக்ரோவேவ் ரேடார் சென்சார் தொகுதி
Pdlux என்பது 10.587GHz பாதுகாப்பு மைக்ரோவேவ் ரேடார் சென்சார் தொகுதி X-பேண்டில் (10.525‑10.687GHz, அதிர்வெண் தனிப்பயனாக்கக்கூடியது) இயங்கும் ஒரு பிரத்யேக சப்ளையர் ஆகும். பேட்ச் ஆண்டெனா, டிஆர்ஓ, குறைந்த மின்னோட்ட வடிகால் மற்றும் கச்சிதமான அளவு ஆகியவற்றைக் கொண்டுள்ளது, இது நெகிழ்வான மவுண்டிங்கிற்கான பரந்த-கோணம் (எச்-பிளேன்) மற்றும் குறுகிய கோணம் (ஈ-பிளேன்) கண்டறிதலை வழங்குகிறது. PWM முறையில் மின் நுகர்வு மேலும் குறைக்கப்படலாம். RoHS இணக்கமானது, இது பாதுகாப்பு அமைப்புகள், தானியங்கி கதவுகள், மோஷன் லைட்டிங், IoT மற்றும் வேக உணரிகளுக்கு ஏற்றது.
மாதிரி:PD-V9H
விசாரணையை அனுப்பு
PD-V9H
- அதிர்வெண் அமைப்பு: 10.587GHz ±10M
- பேட்ச் ஆண்டெனா உட்பட
- DRO: மின்கடத்தா ரெசனேட்டர் ஆசிலாட்டோ
- குறைந்த DC தற்போதைய வடிகால்

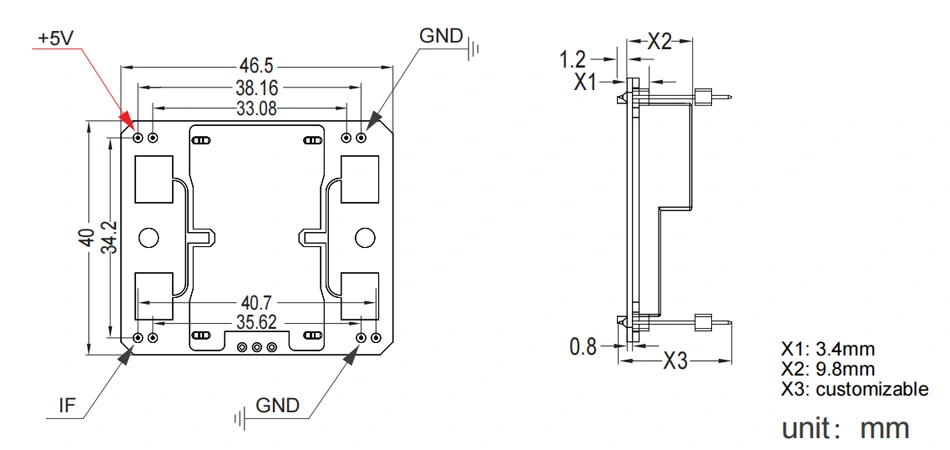

- சிறிய அளவு
- RoHS இணக்கம்
| பொருள் | விவரக்குறிப்புகள் | |
| அதிர்வெண் அமைப்பு | 10.587GHz ±10M | |
| நிபந்தனை | Ta = +25 C，வின் = +5 VDC | |
| இயக்க மின்னழுத்தம் | +5.0 ± 0.5 VDC | |
| இயக்க மின்னோட்டம் | <32 mA வகை. | |
| வெளியீட்டு சக்தி | 20 மெகாவாட் (13 டிபிஎம்) ஈ.ஐ.ஆர்.பி. தட்டச்சு. | |
| அதிர்வெண் நிலைத்தன்மை | ±5 MHz அதிகபட்சம். (தா: -30 முதல் +55 சி வரை) | |
| ரிட்டர்ன் லாஸ் சென்சிட்டிவிட்டி | -90 dBc வகை. | |
| இரண்டாவது ஹார்மோனிக் உமிழ்வு | -40 dBm வரம்பு | |

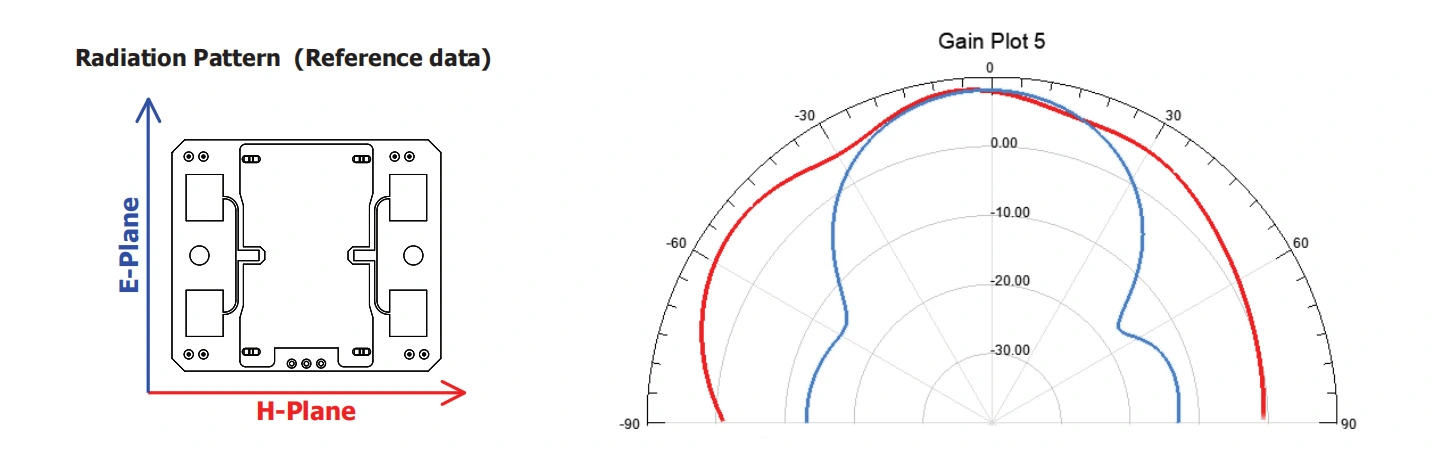

| ஆண்டெனா பீம்வித் (-3 dB) | மின் விமானம் | 36 டிகிரி எண். (ஓர்டிகல் முழு கோணம் 72 டிகிரி) |
| எச்-பிளேன் | 72 டிகிரி எண். (ஓர்டிகல் முழு கோணம் 144 டிகிரி) | |
| RF இடைமுகம் | பேட்ச் ஆண்டெனா | |
| வெப்பநிலை வரம்பு | -30 முதல் +55 சி (நிலையான பயன்பாட்டு நோக்கம்), -40 முதல் +80 சி (அதிகபட்ச பயன்பாட்டு வரம்பு) | |
| இணக்கத்திற்கான ஒழுங்குமுறை | -30 ETS 300 440 | |
PD-V9 தொடர் பிரகாசம் சென்சார் எக்ஸ்-பேண்டில் இயங்குகிறது. இயக்க அதிர்வெண் 10.525GHz வரையிலான அதிர்வெண் வரம்பில் உள்ளது
10.687GHz பயனர்கள் இருக்கும் நாட்டின் அதிர்வெண் விதிமுறைகளின்படி தனிப்பயனாக்குவதன் அடிப்படையில் கொள்முதல் செய்ய வேண்டும்
அமைந்துள்ளது. எடுத்துக்காட்டாக, 10.525GHz, 10.587GHz, 10.687GHz. PD-V9 தொடர் சென்சார்கள் பாதுகாப்பு மற்றும் கண்காணிப்பில் பரவலாகப் பயன்படுத்தப்படுகின்றன
பயன்பாடுகள் தயாரிப்புகள், தானியங்கி கதவு உணரிகள், மொபைல் உணர்திறன் விளக்குகள், IoT உணரிகள், வேக உணரிகள் மற்றும் பல்வேறு மொபைல் சென்சார்
தயாரிப்புகள்.
சென்சார் H-Plane பெரிய கோண கண்டறிதல் மற்றும் Eplan சிறிய கோண கண்டறிதல் ஆகியவற்றைக் கொண்டுள்ளது. பயனர்கள் சென்சார்களை வெவ்வேறு கோணங்களில் சரிசெய்யலாம்
பயன்பாட்டின் போது தேவை. சென்சாரின் வேலை மின்னோட்டம் முடிந்தவரை சிறியதாக இருக்க வேண்டும் என்று பயனர்கள் விரும்பினால், நீங்கள் மின் விநியோக பயன்முறையை அமைக்கலாம்
சென்சாரின் PWM (கடமை சுழற்சி) பயன்முறைக்கு, இது வேலை செய்யும் மின்னோட்டத்தை திறம்பட குறைக்கும்.
அசல் சென்சாரைப் பயன்படுத்தும் போது அல்லது நேரடியாக மாற்றும்போது பயனர்கள் பின்வரும் சிக்கல்களைச் சந்திக்கும் போது.
1. முதல் பயன்பாடு:
நீங்கள் முதன்முறையாக PD-V9 தொடர் உணர்வியைப் பயன்படுத்தும் போது அதிக உணர்திறன் அல்லது போதுமான உணர்திறன் இல்லாததைச் சந்திக்கும்போது
முதலில் பெருக்க சுற்றுகளின் ஆதாய அமைப்பு நிலையைச் சரிபார்க்கவும். சிக்னல்களை செயலாக்க MCU பயன்படுத்தும் கணக்கீட்டு முறை
பொருத்தமானது. பொதுவாக, தீர்வு காண்பது எளிது.
2. முன்பு பயன்படுத்தப்பட்ட சென்சார்களை நேரடியாக மாற்றும்போது ஏற்படக்கூடிய சாத்தியமான சிக்கல்கள்:
முன்பு பயன்படுத்தப்பட்ட சென்சார்களை நேரடியாக மாற்றும் போது, அதிக உணர்திறன் மற்றும் குறைந்த உணர்திறன் சிக்கல்கள் இருக்கலாம்.
எளிதில் தீர்க்கப்படும். பெருக்க சுற்றுகளை அதிகரிப்பது அல்லது பெருக்க சுற்றுகளின் ஆதாயத்தை குறைப்பது போதுமானது. தேவையில்லை
MCU இன் சிக்னல் செயலாக்க அல்காரிதத்தைக் கவனியுங்கள்.
பயன்படுத்தும் போது ஆரம்பநிலைக்கு தேவைப்படும் உதவி:
PD-V9 தொடர் சென்சார்களைப் பயன்படுத்தும் போது சிரமங்களை எதிர்கொண்டால் மற்றும் உதவி தேவைப்பட்டால். மின்னஞ்சல் மூலம் எங்களை தொடர்பு கொள்ளலாம். பொதுவாக, பதில்களைப் பெறலாம்.
தயாரிப்பு அறிமுகம்:
தயாரிப்பு அறிமுகம் தேவைப்படும்போது எந்த நேரத்திலும் PDLUX ஆல் மாற்றப்பட்டு மேம்படுத்தப்படலாம். அனைவருக்கும் சரியான நேரத்தில் அறிவிக்கப்பட வேண்டிய அவசியமில்லை.
