24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் தொகுதி
  • 24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் தொகுதி24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் தொகுதி

24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் தொகுதி

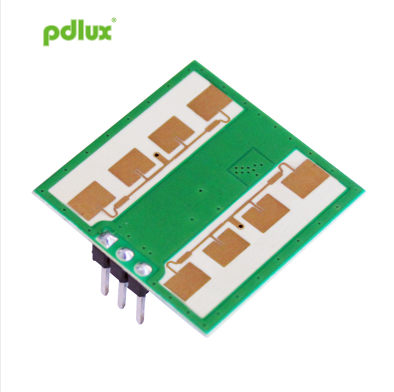

24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் மாட்யூல் டாப்ளர் ஒரு கே-பேண்ட் பை-ஸ்டேடிக் டாப்ளர் டிரான்ஸ்ஸீவர் மாட்லூ ஆகும். இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO).இந்த தொகுதி, PD-V12 பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கலாம். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.

மாதிரி:PD-V12

விசாரணையை அனுப்பு

24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் தொகுதி

PD-V19



24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் மாட்யூலின் பயன்பாடு
● அறிவார்ந்த சுவிட்ச்
● சுவரில் தொங்கும் சுவிட்ச்
● ஊடுருவல் கண்டறிதல்

24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் மாட்யூல் என்பது கே-பேண்ட் பை-ஸ்டேடிக் டாப்ளர் டிரான்ஸ்ஸீவர் மாட்லூ ஆகும். இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO).இந்த தொகுதி, PD-V12 பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கலாம். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.

இந்த மாட்யூல் ஆட்டோமேட்டிக் லைட்டிங் சுவிட்சுகளில் உள்ள ஆக்யூபென்சி சென்சாருக்கு மிகவும் பொருத்தமானது. இது சீலிங் மவுண்ட் இன்ட்ரூடர் டிடெக்டர்களுக்கும் பயன்படுத்தப்படலாம்.

EN 300440-V2.1.1、EN 62479: 2010 இன் படி, RED உத்தரவு-2014/53/EU
FCC பகுதி 15.249 இன் படி
EN 62321,ROHS உத்தரவுப்படி - 2011/65/EU ரீச் உத்தரவுப்படி - 1907/2006/EC


அளவுரு

குறிப்புகள்

குறைந்தபட்சம்

தட்டச்சு செய்யவும்

அதிகபட்சம்

அலகுகள்

வழங்கல் மின்னழுத்தம்

விசிசி

3.0

5.0

5.25

V

தற்போதைய நுகர்வு

ஐசிசி

20

35

38

எம்.ஏ

செயல்பாட்டு முறை

PWM மூலம் இயக்கப்படுகிறது, இது 3-15mA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும்

துடிப்பு அகலம்

Tpulse

10

μs

இயக்க வெப்பநிலை

மேல்

-30~+85+100 (அதிகபட்சம்.)

சேமிப்பு வெப்பநிலை

Tstg

-10

+60

நிலையான நேரம்



<5

μSec

அதிர்வெண் அமைப்பு

f

24.000

24.125

24.250

ஜிகாஹெர்ட்ஸ்

கதிர்வீச்சு சக்தி (EIRP)

பொட்டு

<2.0

<2.5

<3.0

மெகாவாட்

சேமிப்பு சுற்றுப்புற ஈரப்பதம்

45%~65%

RH


எச்சரிக்கை: உண்மையான கண்டறிதல் வரம்பு, சுற்றுவட்டத்தின் சமிக்ஞை பெருக்க ஆதாயம், PCBA இன் ஒட்டுமொத்த தளவமைப்பு மற்றும் MCU இன் வரம்பு ஆகியவற்றுடன் தொடர்புடையது.

குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC மற்றும் CE விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: இரைச்சல் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை அவுட்புட் போர்ட்டில், அனெகோயிக் அறைக்குள் அளவிடப்படுகிறது.
குறிப்பு 4: துடிப்பு செயல்பாடு
