24GHz வீட்டு பாதுகாப்பு ஊடுருவல் ரேடார் சென்சார்
Pdlux 30 ஆண்டுகளுக்கும் மேலாக 24GHz ஹோம் செக்யூரிட்டி இன்ட்ரூஷன் ரேடார் சென்சாரில் நிபுணத்துவம் பெற்றது. இந்த சென்சார், சைகை அடிப்படையிலான தொடர்பு அல்லாத கட்டுப்பாட்டுக்காக MCU உடன் மில்லிமீட்டர்-அலை சென்சார் ஒருங்கிணைக்கும் ஒரு சிறிய தொகுதி ஆகும். இது பல கோணங்களில் இருந்து 10-30cm உள்ள கை அலைகளை அங்கீகரிக்கிறது மற்றும் ஸ்விங் எண்ணிக்கைகள் மூலம் வெவ்வேறு கட்டளைகளை ஆதரிக்கிறது. கதவுகள், விளக்குகள் மற்றும் பிற எலக்ட்ரானிக்ஸ் சாதனங்களை இயக்குவதற்கு இது தொடுதலற்ற வழியை வழங்குகிறது, இது வீட்டுப் பாதுகாப்பு மற்றும் ஆட்டோமேஷனுக்கு ஏற்றதாக அமைகிறது.
மாதிரி:PD-V18-M1
விசாரணையை அனுப்பு

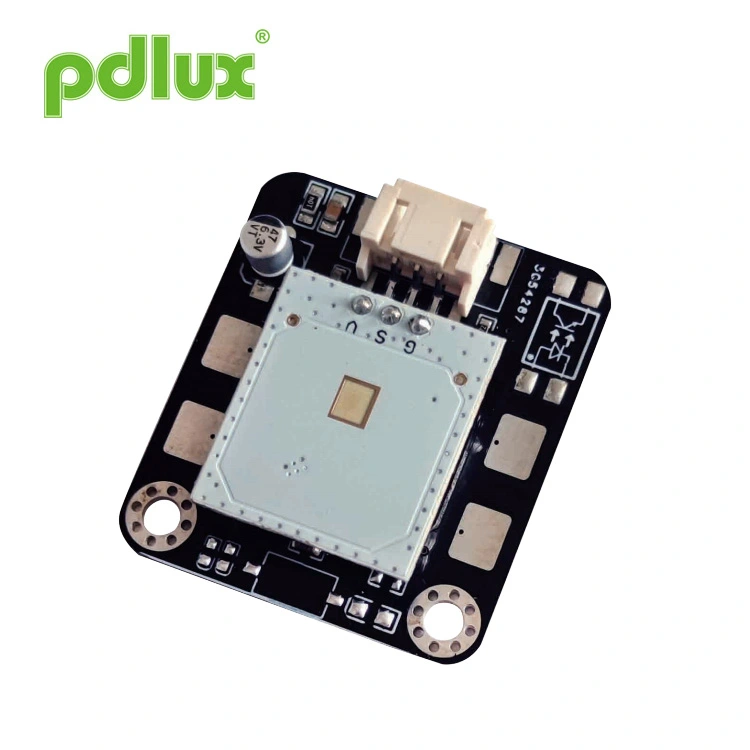

PD-V18-M1 என்பது ஒரு சூப்பர் மில்லிமீட்டர் அலை சென்சார் மற்றும் ஒரு பெருக்க சுற்று + MCU ஆகியவற்றைக் கொண்ட ஒரு பயன்பாட்டு தொகுதி ஆகும்.
தொடர்பு இல்லாத கட்டுப்பாட்டுக்காக வடிவமைக்கப்பட்டுள்ளது. நெருங்கிய அலை உணர்தலுக்கான கட்டுப்படுத்தி தொகுதி என்றும் இதை அழைக்கலாம். அதன் பயன்பாடு
காட்சிகள் மிகவும் விரிவானவை, நீங்கள் மின் வேலையைக் கட்டுப்படுத்தலாம் அல்லது வெவ்வேறு கோணங்களில் உங்கள் கையை அசைத்து அணைக்கலாம்.
10-30cm, மற்றும் நீங்கள் ஊசலாட்டங்களின் எண்ணிக்கையுடன் வெவ்வேறு தயாரிப்புகளை கூட உருவாக்கலாம். உதாரணமாக: திறக்க ஒரு ஊஞ்சல்
மின்சார கதவு; விளக்கு அமைப்பைத் திறக்க இரண்டு ஊசலாட்டங்கள்.
குறிப்பாக தொற்றுநோயின் ஞானஸ்நானத்திற்குப் பிறகு, பொது தொடர்பு மாற்றத்திற்கு மக்கள் இதயப்பூர்வமான எதிர்ப்பைக் கொண்டுள்ளனர். இது இதற்காகத்தான்
நாங்கள் ஒரு அலை சென்சார் அமைப்பை உருவாக்கியுள்ளோம், இது ஒத்த மின் மற்றும் எலக்ட்ரானிக்களுக்கும் பயன்படுத்தப்படலாம்
தயாரிப்புகள், எனவே நீங்கள் கற்பனைக்கு அதிக இடத்தைப் பெறலாம்.
இது தொடர்பு இல்லாத கட்டுப்பாட்டுக்காக வடிவமைக்கப்பட்ட ஒரு பயன்பாட்டு தொகுதி. வடிவமைப்பின் ஆரம்பத்தில், நாங்கள் முழுமையாக
வெவ்வேறு தயாரிப்புகளில் தயாரிப்புகளின் பயன்பாடு கருதப்படுகிறது, எனவே நாங்கள் சிறப்பாக மில்லிமீட்டர் அலை மொபைல் சென்சார் வடிவமைத்தோம்
(24.125GHz) அளவு மிகச்சிறிய அளவில், மற்றும் சிக்னல் பெருக்க சுற்று மற்றும் MCU ஆகியவை PCB இல் திட்டமிடப்பட்டது,
இது கச்சிதமாகவும் நிலையானதாகவும் இருந்தது. 10-30cm வரம்பில் பயன்படுத்தக்கூடிய தொகுதிகள் மின் சாதனங்களைக் கட்டுப்படுத்தலாம்
கையின் அலையுடன். பயனர்கள் தேவைக்கேற்ப வெவ்வேறு தயாரிப்புகளுக்குப் பயன்படுத்தலாம். உணர்திறன் தூரத்தை தனிப்பயனாக்கலாம்
வாடிக்கையாளரின் தேவைகளுக்கு ஏற்ப.
| அளவுரு | குறிப்புகள் | குறைந்தபட்சம் | தட்டச்சு செய்யவும் | அதிகபட்சம் | அலகுகள் |
| விநியோக மின்னழுத்தம் | விசிசி | 3.0 | 5.0 | 5.2 | V |
| தற்போதைய நுகர்வு | ஐசிசி | 10 | 18 | 20 | எம்.ஏ |
| வெளியீட்டு திறன் | மேல் | -30~+85 | -30~+85 | -30~+85 | ℃ |
| சேமிப்பு வெப்பநிலை | Tstg | -10 | -10 | +60 | ℃ |
| அதிர்வெண் அமைப்பு | f | 24.000 | 24.125 | 24.250 | ஜிகாஹெர்ட்ஸ் |
| கதிர்வீச்சு சக்தி (EIRP) | பொட்டு | <2.0 | <2.5 | <3.0 | மெகாவாட் |
| சேமிப்பு சுற்றுப்புற ஈரப்பதம் | 45%~65% | 45%~65% | 45%~65% | 45%~65% | RH |

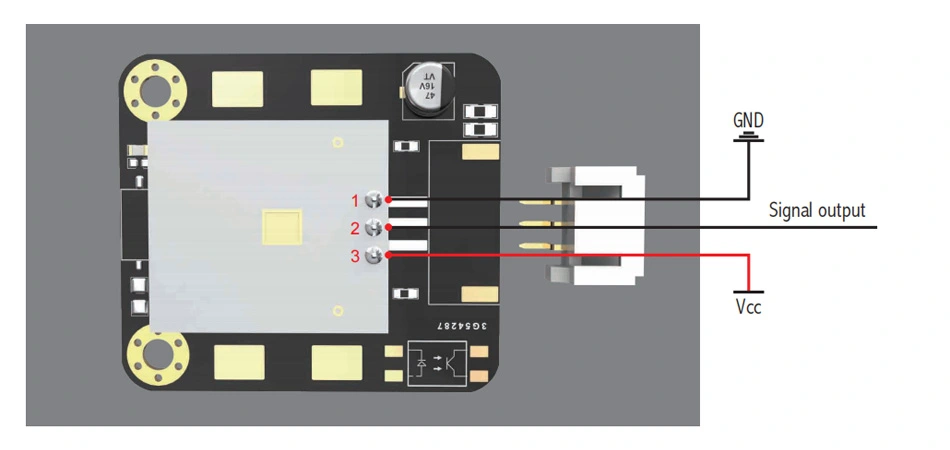

பயன்பாட்டுத் தொகுதியின் இடைமுகம் ஒரு பின் தலைப்பாகும்
ஒரு சுருதி 2.0mmx3pin.
குறிப்பு: இந்த தொகுதியின் நிலையான மின்னழுத்தம் 5V ஆகும், 3Vக்கு பயன்படுத்தினால்,
செயல்திறன் வேறுபாடுகள் இருக்கலாம்.
1. உபகரணங்களுக்கு சேதம் ஏற்படாமல் இருக்க, கவனமாக இருக்க வேண்டும். ESD பாதுகாப்பு நடவடிக்கைகள் அனைத்தும் எடுக்கப்பட வேண்டும்
சேமிப்பு, கையாளுதல், அசெம்பிளி மற்றும் சோதனையின் நிலைகள். இந்த தொகுதியின் ரேடார் ஆண்டெனா மற்றும் பின்களை தொடாதே, மற்றும் செய்யாதே
அளவிட ஒரு மல்டிமீட்டர் மூலம் ஊசிகளைத் தொடவும்.
2. வெளியில் நிறுவப்பட்ட PD-V18-M1க்கு, மழை பெய்யும் போது டிடெக்டர் மழைத்துளி சிக்னலைக் கண்டறிய முடியும். அதாவது, மழை நாளில் வெளியில் நிறுவப்பட்ட ரேடார் டிடெக்டர் மழைத்துளிகளைக் கண்டறியும்.
பயன்படுத்தப்படும் மில்லிமீட்டர் அலை சென்சார் காரணமாக, சென்சாரின் முன் உலோகப் பொருளைப் பயன்படுத்த முடியாது, மேலும் பொறியியல் பிளாஸ்டிக் வீட்டுப் பொருளாகப் பயன்படுத்தப்பட வேண்டும். இது ஒரு சிறிய பவர் சிக்னல் டிரான்ஸ்ஸீவர் என்பதால், உறையின் தடிமன் சிக்னல் அட்டென்யூவேஷனில் ஒரு குறிப்பிட்ட அளவு வித்தியாசத்தைக் கொண்டுள்ளது. ஆர்டர் செய்வதற்கு முன், பயனர் பயன்பாட்டு சூழல் மற்றும் தேவைகளை முழுமையாக விளக்க வேண்டும், தேவைப்பட்டால், நிறுவப்பட வேண்டிய தயாரிப்புகளை எங்களுக்கு வழங்கலாம், மேலும் அவற்றை நாங்கள் வடிவமைக்க முடியும்.
வெவ்வேறு தயாரிப்புகளில் பயன்படுத்தும்போது இந்த தயாரிப்பின் விளைவு சற்று மாறுபடும். உணர்திறன் டிரிம்மிங் கொண்ட பதிப்பை ஆர்டர் செய்ய பயனர்கள் கோரலாம், மேலும் சிறப்புத் தேவைகள் PDLUX உடன் முன்கூட்டியே விளக்கப்படலாம். பயனரின் வெவ்வேறு தேவைகளுக்கு ஏற்ப வெவ்வேறு சென்சார்கள் மற்றும் மென்பொருள் அல்காரிதம்களைத் தேர்ந்தெடுக்கலாம்.
இந்த தொகுதி 3V-5V குறுக்கீடு இல்லாத DC மின்சாரம் மூலம் செயல்பட முடியும்.
என்ன நடக்கலாம்:கண்டறிதல் வரம்பிற்குள் நகரும் பொருள் இல்லாத நிலையில், சோதனை செய்யப்பட்ட தவறான செயல்பாடு பொதுவாக ஒரு சக்திவாய்ந்த குறுக்கீட்டால் ஏற்படுகிறது. எடுத்துக்காட்டாக, தொடரில் பவர் கார்டு மூலம் குறுக்கீடு; உதாரணமாக, மொபைல் போன்களில் இருந்து குறுக்கீடு; உதாரணமாக, வெல்டிங் இயந்திரத்தை வெல்டிங் செய்யும் போது வில் ஏற்படும் வலுவான குறுக்கீடு. மேலே உள்ள குறுக்கீடு ஆதாரங்களை இருமுறை சரிபார்க்கவும்.
மேலே உள்ள நினைவூட்டல்கள் கவனமாக படித்து புரிந்து கொள்ளப்படும் என்று எதிர்பார்க்கப்படுகிறது.
