உயர் தெளிவுத்திறன் குறைந்த இரைச்சல் மற்றும் உயர் நிலைத்தன்மையுடன் தானியங்கி கதவு சென்சார்

PD-165 என்பது PDLUX நிறுவனத்திற்கு சொந்தமான உயர் தெளிவுத்திறன் குறைந்த இரைச்சல் மற்றும் உயர் நிலைத்தன்மை கொண்ட தானியங்கி கதவு சென்சார் ஆகும். சுதந்திரமான அறிவுசார் சொத்துரிமைகள், மைய அதிர்வெண் கொண்டது 24.125GHz சந்தையில் உள்ள ஒத்த சென்சார்களுடன் ஒப்பிடுகையில், இது குறைவாக உள்ளது சத்தம், அதிக கண்டறிதல் தீர்மானம் மற்றும் பெரிய கண்டறிதல் கோணம்.

மாதிரி:PD-165

விசாரணையை அனுப்பு

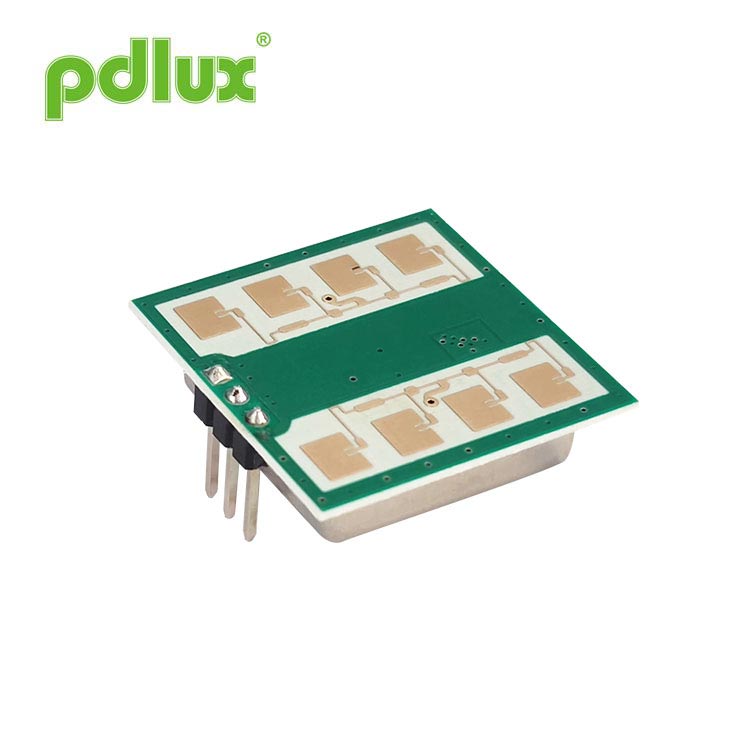

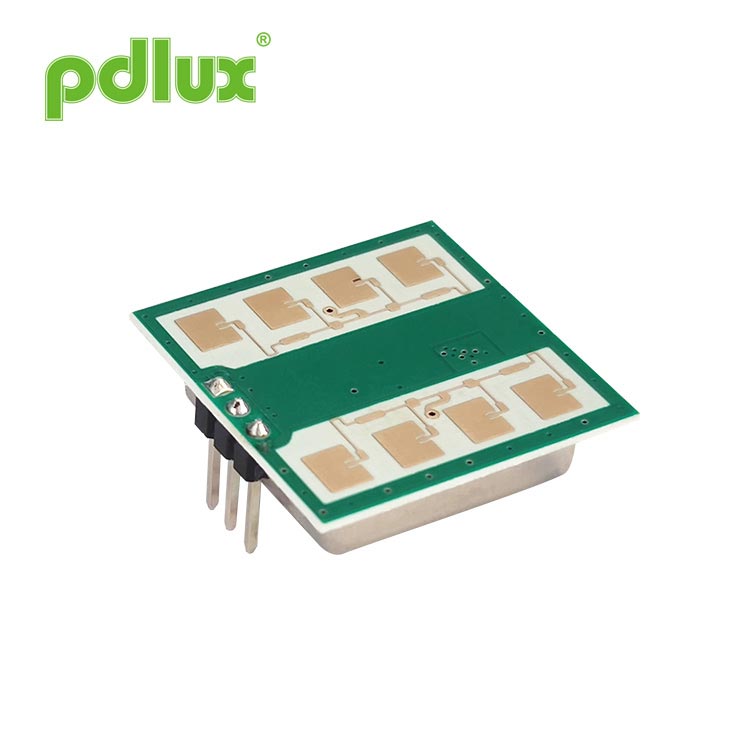

PD-165 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார்

விண்ணப்பம்

அறிவார்ந்த சுவிட்ச்
ஊடுருவல் கண்டறிதல்

சுவரில் தொங்கும் சுவிட்ச்

PD-165 என்பது PDLUX நிறுவனத்திற்கு சொந்தமான உயர் தெளிவுத்திறன் குறைந்த இரைச்சல் மற்றும் உயர் நிலைத்தன்மை கொண்ட தானியங்கி கதவு சென்சார் ஆகும். சுதந்திரமான அறிவுசார் சொத்துரிமைகள், மைய அதிர்வெண் கொண்டது 24.125GHz சந்தையில் உள்ள ஒத்த சென்சார்களுடன் ஒப்பிடுகையில், இது குறைவாக உள்ளது சத்தம், அதிக கண்டறிதல் தீர்மானம் மற்றும் பெரிய கண்டறிதல் கோணம். உயர்ந்தது நகரும் இலக்குகளைக் கண்டறிவதற்கான நிலைத்தன்மை. போன்ற துறைகளில் இது பரவலாகப் பயன்படுத்தப்படலாம் பாதுகாப்பு நகரும் இலக்கு கண்டறிதல், தானியங்கி கதவு உணரிகள், உயிர் இருப்பு கண்டறிதல், இயக்க வேகம் கண்டறிதல், இயக்கம் உணர்திறன் தானியங்கி விளக்குகள், முதலியன

கண்டறிதலின் சராசரி உணர்திறன் செயல்திறனை PD-165 முழுமையாகக் கருதுகிறது பகுதி. இது உயர் கண்டறிதல் தீர்மானம், நல்ல நிலைத்தன்மை மற்றும் நல்லது குறைந்த மின்னழுத்த பண்புகள், அத்துடன் குறைந்த அதிர்வெண் ஆஃப்செட். அது ஒரு உயர் செயல்திறன் மொபைல் கண்டறிதல் சென்சார்.

EN 300440, EN 62479 இன் படி
சிவப்பு உத்தரவு - 2014/53/EU
FCC பகுதி 15.249 இன் படி
EN 62321,ROHS உத்தரவுப்படி - 2011/65/EU
ரீச் உத்தரவுப்படி - 1907/2006/EC

தயாரிப்புகளின் அளவு

Products size

தொழில்நுட்ப அளவுருக்கள்

அளவுரு	குறிப்புகள்	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்		அலகுகள்
விநியோக மின்னழுத்தம்	விசிசி	3.0	5.0	5.25		V
தற்போதைய நுகர்வு	ஐசிசி	20	35	38		எம்.ஏ
செயல்பாட்டு முறை	PWM மூலம் இயக்கப்படுகிறது, இது 3-15mA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும்
துடிப்பு அகலம்	Tpulse			10		μs
இயக்க வெப்பநிலை	மேல்			-30~+85 +100 (அதிகபட்சம்)		℃
சேமிப்பு வெப்பநிலை	Tstg			-10	+60	℃
நிலையான நேரம்					<5	μSec
அதிர்வெண் அமைப்பு	f		24.000	24.125	24.250	ஜிகாஹெர்ட்ஸ்
கதிர்வீச்சு சக்தி (EIRP)	பொட்டு		<2.0	<2.5	<3.0	மெகாவாட்
சேமிப்பு சுற்றுப்புற ஈரப்பதம்	45%~65%					RH

எச்சரிக்கை: உண்மையான கண்டறிதல் வரம்பு, சுற்றுவட்டத்தின் சமிக்ஞை பெருக்க ஆதாயம், PCBA இன் ஒட்டுமொத்த தளவமைப்பு மற்றும் வரம்பு ஆகியவற்றுடன் தொடர்புடையது MCU இன். பயன்பாட்டின் படி, மிக்சரின் IF சமிக்ஞை வெளியீட்டின் போதுமான வீச்சுகளை பெருக்க சுற்றுக்கு வழங்குவதற்காக, தேவைப்படும் மொத்த வெளிப்புற பெருக்கம் சுமார் 70 முதல் 80dB வரை இருக்கலாம் (வெவ்வேறு பேண்ட் அகலங்கள் மற்றும் ஆதாயங்கள் வெவ்வேறு படி கட்டமைக்கப்படுகின்றன தேவைகள்).

- IF வெளியீடு:
- PD-165F வழக்கமான கண்டறிதல் வரம்பு (350-550mVp-p)
- PD-165H உயர் உணர்திறன் பதிப்பு (580-980mVp-p)

குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC மற்றும் CE விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.

குறிப்பு 3: துடிப்பு செயல்பாடு
