தானியங்கி விளக்கு ஆக்கிரமிப்பு சென்சார் சுவிட்ச்
PD-V18-A என்பது தானியங்கி லைட்டிங் ஆக்கிரமிப்பு சென்சார் சுவிட்ச் ஆகும். பெருக்கி சர்க்யூட் மற்றும் MCU இன் அல்காரிதம் மூலம், வெவ்வேறு செயல்பாடுகளுடன் பயன்பாட்டு தயாரிப்புகளை உருவாக்க முடியும்.
மாதிரி:PD-V18-A
விசாரணையை அனுப்பு
தானியங்கி விளக்கு ஆக்கிரமிப்பு சென்சார் சுவிட்ச்

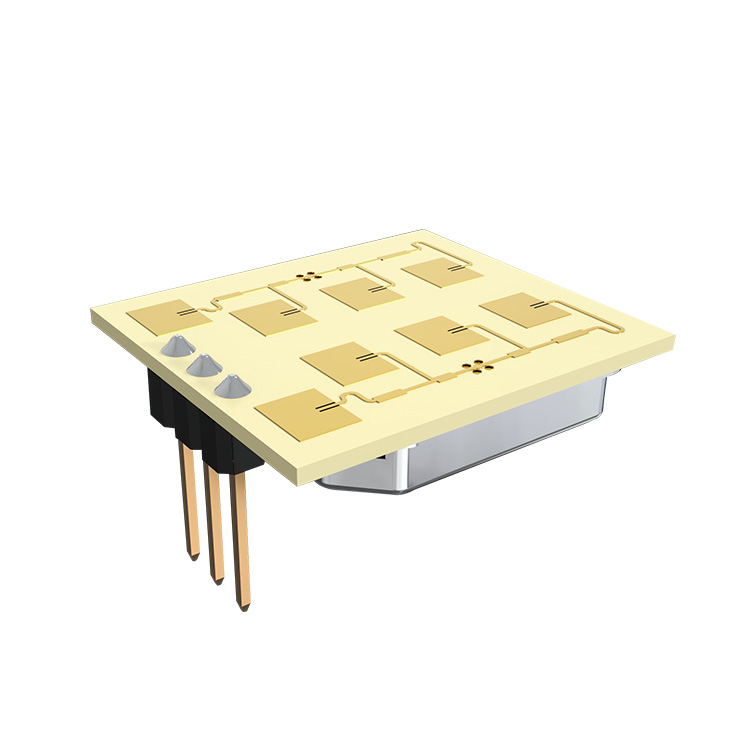

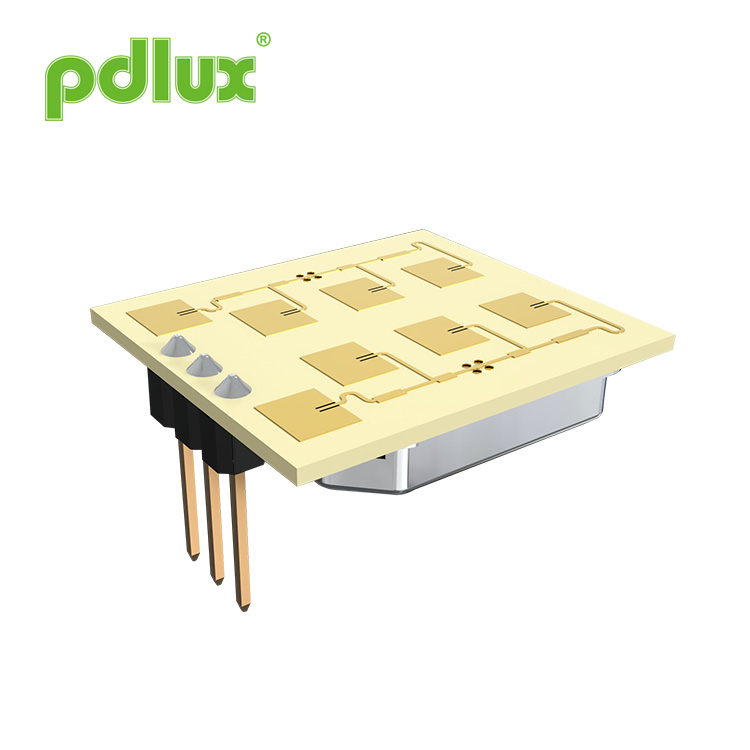

PD-V18-A என்பது K-பேண்ட் (24.125GHz) குறுகிய-கோண உயர்-செயல்திறன் அலை.
சென்சார். பெருக்கி சுற்று மற்றும் MCU இன் வழிமுறையுடன், பயன்பாடு
வெவ்வேறு செயல்பாடுகளைக் கொண்ட தயாரிப்புகளை உருவாக்க முடியும்.
எடுத்துக்காட்டாக: இது தொடர்பு இல்லாத தூண்டல் தானாக கை அசைப்பதற்காகப் பயன்படுத்தப்படுகிறது
கதவுகள், கை அசைத்தல் அல்லாத தொடர்பு தூண்டல் சுவிட்சுகள் மற்றும் பிற பயன்பாடு
தயாரிப்புகள்.
EN 300440-V2.1.1, EN 62479: 2010 இன் படி
சிவப்பு உத்தரவு - 2014/53/EU
EN 62321,ROHS உத்தரவுப்படி - 2011/65/EU
ரீச் உத்தரவுப்படி - 1907/2006/EC
|
விண்ணப்பம் ● தொடர்பு இல்லாத கை அலை சென்சார் ● வாரோ கோண உயர் செயல்திறன் ● II ஊடுருவல் கண்டறிதல் |
 |
|
அளவுரு |
குறிப்புகள் |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும் |
அதிகபட்சம் |
அலகுகள் |
|
விநியோக மின்னழுத்தம் |
விசிசி |
3.0 |
5.0 |
5.25 |
V |
|
தற்போதைய நுகர்வு |
ஐசிசி |
<25 |
<38 |
<40 |
எம்.ஏ |
|
செயல்பாட்டு முறை |
PWM மூலம் இயக்கப்படுகிறது, இது 3-15mA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும் |
||||
|
துடிப்பு அகலம் |
Tpulse |
10 |
μs |
||
|
இயக்க வெப்பநிலை |
மேல் |
-30~+65 |
℃ |
||
|
சேமிப்பு வெப்பநிலை |
Tstg |
-10 |
+60 |
℃ |
|
|
நிலையான நேரம் |
|
<5 |
μSec |
||
|
சத்தம் |
|
3.5 |
4.0 |
4.5 |
mVrms |
|
அதிர்வெண் அமைப்பு |
f |
24.000 |
24.125 |
24.250 |
ஜிகாஹெர்ட்ஸ் |
|
கதிர்வீச்சு சக்தி (EIRP) |
பொட்டு |
<2.0 |
<2.5 |
<3.0 |
மெகாவாட் |
|
சேமிப்பு சுற்றுப்புற ஈரப்பதம் |
45%~65% |
RH |
|||
குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC மற்றும் CE விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: இரைச்சல் மின்னழுத்தங்கள் 10Hz முதல் 100Hz வரை அவுட்புட் போர்ட்டில், ஒரு அனெகோயிக் அறைக்குள் அளவிடப்படுகிறது.
குறிப்பு 4: பல்ஸ் ஆபரேஷன் பரிந்துரைக்கப்படுகிறது
