MCU ஒருங்கிணைந்த மல்டிஃபங்க்ஸ்னல் ரேடார் சென்சார்

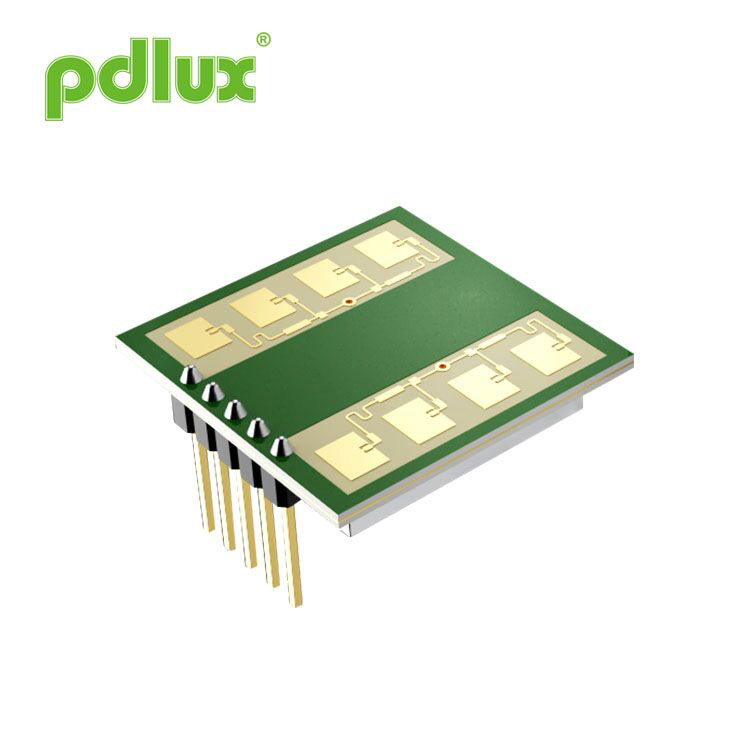

PD-V20SL என்பது 24.125GHz இன் மைய அதிர்வெண் கொண்ட பல-செயல்பாட்டு ரேடார் சென்சார் ஆகும், இது PDLUX தொழில்நுட்பக் குழுவால் உருவாக்கப்பட்ட பல செயல்பாட்டு கலவை தொகுதி ஆகும். தொகுதி ஒரு மைக்ரோவேவ் சென்சார், ஒரு சமிக்ஞை பெருக்கி மற்றும் ஒரு MCU ஆகியவற்றைக் கொண்டுள்ளது. தொகுதி பல்வேறு பயன்முறை வெளியீடுகளைக் கொண்டுள்ளது, இது வெவ்வேறு பயனர்களுக்கு வெவ்வேறு தேவைகளைத் தேர்வுசெய்யவும் வெவ்வேறு தயாரிப்புகளுக்குப் பயன்படுத்தவும் வசதியானது, இது PDLUX ஆல் சுயாதீனமாக உருவாக்கப்பட்ட காப்புரிமை பெற்ற தயாரிப்பு ஆகும். தானியங்கி கதவு கண்டறிதல் தூண்டல், பாதுகாப்பு கண்டறிதல் தூண்டல், தானியங்கி ஆகியவற்றில் நேரடியாகப் பயன்படுத்தலாம். லைட்டிங் தூண்டல் மற்றும் பிற பொருட்கள், கண்டறிதல் தீர்மானம் மிக அதிகமாக உள்ளது.

1. சென்சார் சிக்னல் வெளியீடு:
எந்த செயலாக்கமும் இல்லாமல் சென்சார் நேரடியாக வெளியிடும் குறைந்த அதிர்வெண் சமிக்ஞைக்கு இது சமம். இந்த அவுட்புட் போர்ட்டைப் பயன்படுத்த பயனருக்கு வெளிப்புற சமிக்ஞை பெருக்கி சர்க்யூட் தேவை, மேலும் அதன் படி வெவ்வேறு செயல்திறனுடன் பெருக்கி சுற்று உள்ளமைக்க முடியும் தேவைகள்.

2. பெருக்கப்பட்ட சமிக்ஞை வெளியீடு:
இந்த அவுட்புட் போர்ட் 20Hz-330Hz லோ-பாஸ் ஆம்ப்ளிஃபிகேஷன் சர்க்யூட் மூலம் பெருக்கப்பட்டது (இணைப்பைப் பார்க்கவும்). இந்த அலைவரிசையை சந்திக்கும் பயனர்கள் இந்த அவுட்புட் போர்ட்டை நேரடியாகப் பயன்படுத்தலாம், மேலும் இந்த ஆம்ப்ளிஃபிகேஷன் சர்க்யூட் அவுட்புட் போர்ட் மற்றும் 20K பொட்டென்டோமீட்டர் (1K-2K மின்தடையத்துடன் கூடிய பொட்டென்டோமீட்டர்) மூலம் உணர்திறனை சரிசெய்ய முடியும், இது மிகவும் வசதியானது.

குறிப்பு சுற்று


குறிப்பு: உள்ளமைக்கப்பட்ட பெருக்கி சுற்று என்பது இந்த தொகுதியின் நிலையான கட்டமைப்பாகும், இந்த பெருக்கி சுற்றுகளின் அலைவரிசை போதுமானதாக இல்லை என்றால், பயனரின் தேவைகளுக்கு ஏற்ப அதை தனிப்பயனாக்கலாம்.

3. MCU செயல்படுத்தல் வெளியீடு:இந்த அவுட்புட் போர்ட் ஏற்கனவே MCU ஆல் சென்சார் பெருக்கி செயலாக்கப்பட்ட பிறகு செயல்படுத்தும் அவுட்புட் போர்ட் ஆகும். சென்சார் பொருளின் இயக்கத்தைக் கண்டறிந்து 1 வினாடி செயல்படுத்தும் துடிப்பு வெளியீட்டை வெளியிடுகிறது (வெளியீட்டுத் துடிப்பின் நீளத்தை பயனர் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கலாம்). இது தானியங்கி கதவு உணரிகளுக்கு நேரடியாகப் பயன்படுத்தப்படலாம், மேலும் இந்தத் தேவையைப் பூர்த்தி செய்யும் ரேடார் டிடெக்டர் தயாரிப்புகளுக்கும் பயன்படுத்தலாம். இந்த அவுட்புட் போர்ட் 4.7K மின்தடையத்துடன் இணைக்கப்பட்டு எல்இடியை ஒரு குறிகாட்டியாக இயக்க முடியும்.

4. விண்ணப்ப குறிப்புகள்:
Since PD-V20SL is already a mobile detection + signal amplification circuit +MCU a variety of outputs, users only need to add a good performance of the power supply part, a potentiometer plus light tube indicator light can form a complete automatic door sensor. In order to make the product performance stable and reliable, this product has relatively high requirements for the power supply, a stable performance, small ripple coefficient, excellent anti-interference performance of the power supply is very important.

4.1 பவர் சப்ளை உள்ளமைவு: பின்வரும் படம் பரந்த மின்னழுத்த மாறுதல் மின்சாரம். உள்ளீட்டு மின்னழுத்தம் நேரடியாக இருக்கலாம் AC12V-24V வரம்பில் அல்லது DC12V-35V மின்னழுத்தத்தில் பயன்படுத்தப்படுகிறது. மின்சார விநியோகத்தின் தரம் மிகவும் முக்கியமானது, எனவே மின்சார விநியோகத்தை வடிவமைக்கும் போது PCB கவனமாக திட்டமிடப்பட வேண்டும், ஏனென்றால் நியாயமான கொள்கை சுற்று தேர்வு அவற்றில் ஒன்று மட்டுமே, மற்றும் சர்க்யூட் போர்டில் உள்ள கூறுகளின் விநியோகம் மற்றும் பகுத்தறிவு வயரிங் வெவ்வேறு செயல்திறனை உருவாக்கும். நன்கு செயல்படும் மின்சாரம் சிறந்த குறுக்கீடு எதிர்ப்பு செயல்திறன் மற்றும் மிகக் குறைந்த சிற்றலை குணகம் ஆகியவற்றைக் கொண்டுள்ளது. சிறந்த மின்சாரம் என்பது PD-V20SL இன் நிலையான செயல்பாட்டின் அடிப்படையாகும். பின்வரும் சுற்றுகள் குறிப்புக்காக மட்டுமே.


5. ரிலே எக்ஸிகியூஷன் சர்க்யூட்
சுற்றுகளின் இந்த பகுதி பயனரின் தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படுகிறது. வழக்கமான தானியங்கி கதவு உணரிகள் வெவ்வேறு கட்டுப்பாட்டைக் கொண்டுள்ளன முறைகள், மற்றும் பல்வேறு கட்டுப்பாட்டு மின்னழுத்தங்கள் உள்ளன, பின்வருபவை 12V ரிலே கட்டுப்பாட்டின் குறிப்பு சுற்று ஆகும், மேலும் இது கட்டுப்படுத்தப்படலாம் MOS குழாய், ரீட் ரிலே, ஒளிமின்னழுத்த இணைப்பு போன்றவை.



6. கண்டறிதல் உணர்திறன் சரிசெய்தல் பொட்டென்டோமீட்டரைச் சேர்க்கவும்
கண்டறிதல் தூரத்தைக் கட்டுப்படுத்த, PD-V20SL ஐ வெளிப்புற உணர்திறன் சரிசெய்தல் பொட்டென்டோமீட்டருடன் இணைக்க முடியும், இதனால் கண்டறிதல் தூரத்தை பொட்டென்டோமீட்டர் மூலம் பொருத்தமான வரம்பிற்குள் கட்டுப்படுத்த முடியும், இணைப்பு முறை பின்வரும் இணைப்பு வரைபடத்தைப் பார்க்கவும்.


PD-V20SL மல்டிஃபங்க்ஸ்னல் ரேடார் சென்சார் தயாரிப்புகளின் வெவ்வேறு கூறுகள் மற்றும் பயன்பாட்டுத் திட்டங்கள் மேலே அறிமுகப்படுத்தப்பட்டுள்ளன. இல் சுயாதீனமான பயன்பாட்டுடன் மேலே உள்ள செயல்பாடுகளுக்கு கூடுதலாக, இது வெவ்வேறு தேவைகளுக்கு ஏற்ப இரண்டாம் நிலை உருவாக்கப்படலாம் செயல்பாடுகளுக்கான பயனர்கள், இதனால் பயனர்களின் தனிப்பட்ட தேவைகளுக்கு ஏற்ப தயாரிப்பு வெவ்வேறு செயல்பாடுகளைத் தனிப்பயனாக்க முடியும்.

7. பயனர் செயல்பாடு தனிப்பயனாக்கம்
7.1. கண்டறிதல் செயல்பாடு தனிப்பயனாக்கம்:
எளிமையாகச் சொன்னால், அது எந்த வகையான தயாரிப்புக்கு பயன்படுத்தப்படுகிறது என்று அர்த்தம். எடுத்துக்காட்டாக, தானியங்கி கதவு சென்சார் தயாரிப்புகளில் பயன்படுத்தப்படும் போது, ​​MCU ஒரு துடிப்பு சமிக்ஞையை உருவாக்குகிறது, மேலும் சிறப்புத் தேவைகளைக் கொண்ட பயனர்கள் தேவைகளை தெளிவாக விவரிக்க முடியும், மேலும் நாம் அதை வடிவமைக்க முடியும் பயனர்களின் தேவைகளுக்கு ஏற்ப நிரல். பயனர்கள் துடிப்பு வெளியீட்டில் MCU ஐ இணைக்கலாம் மற்றும் அனைத்து அடுத்தடுத்த செயல்பாடுகளையும் வடிவமைக்கலாம் பயனர்கள் தனிப்பயனாக்க வசதியானது.

7.2 பாதுகாப்பு சென்சார் தயாரிப்புகளுக்கு:
பாதுகாப்பு தயாரிப்புகளுக்கு அதிக நிரல்களுக்குப் பயன்படுத்தலாம், பயனர்களின் சுயாதீன வளர்ச்சியை நாங்கள் ஆதரிக்க முடியும்; அல்லது பயனர் முன்மொழிகிறார் a தீர்வு, PDLUX பயனரால் முன்மொழியப்பட்ட தீர்வுக்கு ஏற்ப மென்பொருளை எழுதும்.

7.3 தானியங்கி விளக்கு தயாரிப்புகளுக்கு:
PD-V20SL எளிய மற்றும் குறைந்த கட்டமைப்பு தானியங்கி லைட்டிங் சென்சார்களின் தேவைகளை அனுப்ப முடியும், மேலும் பயனர்கள் நேரடியாக ஒரு கட்டமைக்க முடியும் MCU அவுட்புட் போர்ட்டில் எபிடாக்சியல் எக்ஸிகியூஷன் சர்க்யூட் ஒரு எளிய சென்சார் சர்க்யூட் மற்றும் தயாரிப்புகளை உருவாக்குகிறது.

8. தனிப்பயனாக்கப்பட்ட செயல்பாடுகளை உருவாக்க பயனர்களை ஆதரிக்கவும்
PD-V20SL தொகுதி திறந்த நிரல் எழுதும் செயல்பாட்டை வழங்குகிறது. அதாவது, பயனர்கள் குணாதிசயங்களுக்கு ஏற்ப நிரல்களை எழுதலாம் அவர்களின் சொந்த தயாரிப்புகள், மற்றும் 5 போர்ட்களில் இருந்து நேரடியாக எழுதவும், மேலும் தனிப்பயனாக்கப்பட்ட அம்சங்கள் மற்றும் செயல்பாடுகளை சுயாதீனமாக உருவாக்க முடியும் தயாரிப்புகள் மற்றும் மென்பொருள் மூலம் பயனர்கள் விரும்பும் பல்வேறு செயல்பாடுகளை எளிதாக எழுதலாம்.

9. முன்னெச்சரிக்கைகள்
9.1 உற்பத்தி செயல்பாட்டில் நிலையான மின்சாரத்தைப் பாதுகாப்பதில் கவனம் செலுத்தப்பட வேண்டும்.

9.2 சர்க்யூட் போர்டின் தடிமன் 1.2 மிமீ மட்டுமே என்பதால், முள் தலைப்பை அதிகமாக கட்டாயப்படுத்த முடியாது, குறிப்பாக அதிகப்படியான பக்கத்திலுள்ள விசையானது உள்சுற்றை எளிதில் உடைத்து சென்சாரை சேதப்படுத்தும்.

9.3 கே-பேண்ட் ரேடார் சென்சார்கள் வீட்டின் பொருள் மற்றும் தடிமன் ஆகியவற்றிற்கு சிறப்புத் தேவைகளைக் கொண்டுள்ளன. பொது ஷெல் பொருள் 1.5-3 மிமீ தடிமன் கொண்ட ஏபிஎஸ் பொறியியல் பிளாஸ்டிக்கால் ஆனது. சென்சாரின் விமான ஆண்டெனாவிற்கும் நமக்கும் இடையே உள்ள இடைவெளி 5-7 மிமீ, இது உண்மையான சோதனை நிறுவலின் படி பொருத்தப்பட்டு மாற்றியமைக்கப்பட வேண்டும். முன்பக்கத்தில் உலோகக் கவசங்களைப் பயன்படுத்தக் கூடாது சென்சாரின், இல்லையெனில் சென்சார் முன்பக்கத்தில் இருந்து நகரும் பொருட்களை சரியாகக் கண்டறிய முடியாது.

PD-V20SL தயாரிப்பு வளர்ச்சியை எளிதாக்குகிறது. தயாரிப்பு கண்டறிதல் தெளிவுத்திறன் அதிகமாக உள்ளது, மின்சாரம் மற்றும் ஆக்சுவேட்டர் தேவைக்கு ஏற்ப பொருத்தப்பட்டிருக்கும் வரை, PD-V20SL இன் ஒரு துண்டு மட்டுமே தானியங்கி கதவு சென்சார், பாதுகாப்பு சென்சார், தானியங்கி தூண்டல் விளக்கு தயாரிப்புகளை முடிக்க முடியும். அதன் ஆற்றல் நுகர்வு வழக்கமான சென்சார்களில் மூன்றில் ஒரு பங்கு மட்டுமே. உற்பத்தி முறையை வெவ்வேறு பயனர்களின் தனிப்பட்ட தேவைகளுக்கு ஏற்ப வடிவமைக்க முடியும், இதனால் ஒரு ஒருங்கிணைந்த சென்சார் வெவ்வேறு செயல்பாடுகளை உருவாக்க முடியும்.

PD-V20SL ஒருங்கிணைந்த மல்டிஃபங்க்ஸ்னல் ரேடார் சென்சார் என்பது PDLUX ஆல் உருவாக்கப்பட்ட மற்றும் காப்புரிமை பெற்ற ஒரு தயாரிப்பு ஆகும், மேலும் PDLUX தொழில்நுட்ப ஆதரவை வழங்க முடியும்.
