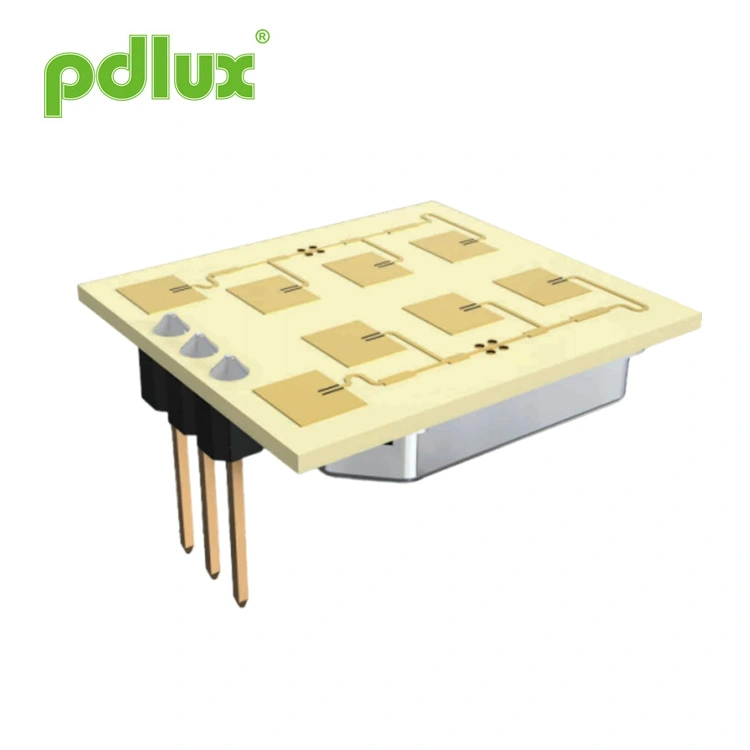

மில்லிமீட்டர்-அலை 24GHz பாதுகாப்பு ரேடார் தொகுதி

Pdlux தரமான மில்லிமீட்டர்-அலை 24GHz பாதுகாப்பு ராடார் தொகுதி சீனாவில் தயாரிக்கப்பட்டது. இது K‑band குறுகிய கோணம், உயர் செயல்திறன் கொண்ட அலை சென்சார் அல்லாத தொடர்பு கை-அலை செயல்படுத்தல், ஊடுருவல் கண்டறிதல் மற்றும் தானியங்கி கதவு கட்டுப்பாடு ஆகியவற்றிற்காக வடிவமைக்கப்பட்டுள்ளது. மேம்பட்ட பெருக்கி சுற்று மற்றும் MCU அல்காரிதம் மூலம், இது ஹேண்ட்ஸ்-ஃப்ரீ சுவிட்சுகள் மற்றும் நுழைவு அமைப்புகள் போன்ற பல்துறை பயன்பாட்டு செயல்பாடுகளை ஆதரிக்கிறது. EN 300440, FCC பகுதி 15.249, RED, RoHS மற்றும் REACH உள்ளிட்ட சர்வதேச தரங்களுக்கு இணங்கும்போது, பல்வேறு பாதுகாப்பு மற்றும் தன்னியக்க தேவைகளுக்கான பாதுகாப்பு மற்றும் சுற்றுச்சூழல் பொறுப்பை உறுதி செய்யும் போது, சென்சார் நம்பகமான, கவனம் செலுத்திய கண்டறிதலை வழங்குகிறது.

மாதிரி:PD-V18-A

விசாரணையை அனுப்பு

PD-V18-A 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார்

விண்ணப்பம்

தொடர்பு இல்லாத கை அலை சென்சார்
குறுகிய கோண உயர் செயல்திறன்
ஊடுருவல் கண்டறிதல்

PD-V18-A என்பது K-பேண்ட் (24.125GHz) குறுகிய-கோண உயர்-செயல்திறன் அலை. சென்சார். பெருக்கி சுற்று மற்றும் MCU இன் வழிமுறையுடன், பயன்பாடு வெவ்வேறு செயல்பாடுகளைக் கொண்ட தயாரிப்புகளை உருவாக்க முடியும். எடுத்துக்காட்டாக: இது தொடர்பு இல்லாத தூண்டல் தானியங்கி கையால் அசைக்கப் பயன்படுகிறது கதவுகள், கை அசைத்தல் அல்லாத தொடர்பு தூண்டல் சுவிட்சுகள் மற்றும் பிற பயன்பாடு தயாரிப்புகள்.

EN 300440-V2.1.1, EN 62479: 2010 இன் படி
சிவப்பு உத்தரவு - 2014/53/EU
FCC பகுதி 15.249 இன் படி
EN 62321,ROHS உத்தரவுப்படி - 2011/65/EU
ரீச் உத்தரவுப்படி - 1907/2006/EC

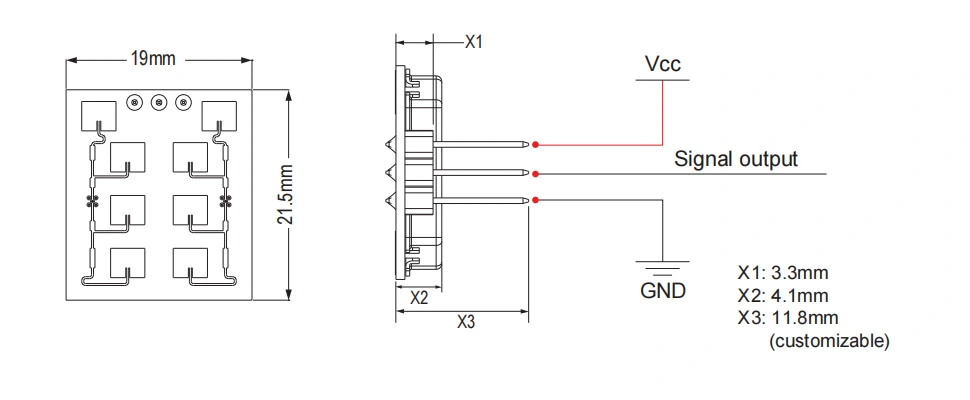

தயாரிப்புகளின் அளவு

Products size

தொழில்நுட்ப அளவுருக்கள்

அளவுரு	குறிப்புகள்	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகுகள்
விநியோக மின்னழுத்தம்	விசிசி	3.0	5.0	5.25	V
தற்போதைய நுகர்வு	lcc	20	30	35	எம்.ஏ
செயல்பாட்டு முறை	PWM மூலம் இயக்கப்படுகிறது, இது 3-15mA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும்
துடிப்பு அகலம்	Tpulse	10			μs
இயக்க வெப்பநிலை	மேல்	-30~+65			℃
சேமிப்பு வெப்பநிலை	Tstg	-10		+60	℃
நிலையான நேரம்		<5			μSec
சத்தம்		3.5	4.5	4.5	mVrms
அதிர்வெண் அமைப்பு	f	24.000	24.125	24.250	ஜிகாஹெர்ட்ஸ்
கதிர்வீச்சு சக்தி (EIRP)	பொட்டு	<2.0	<2.5	<3.0	மெகாவாட்
சேமிப்பு சுற்றுப்புற ஈரப்பதம்	45%~65%				RH

எச்சரிக்கை: உண்மையான கண்டறிதல் வரம்பு, PCBA இன் ஒட்டுமொத்த அமைப்பான சர்க்யூட்டின் சமிக்ஞை பெருக்க ஆதாயத்துடன் தொடர்புடையது. மற்றும் MCU இன் வாசல்.

குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC மற்றும் CE விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு3: இரைச்சல் மின்னழுத்தங்கள் 10Hz முதல் 100Hz வரை அவுட்புட் போர்ட்டில், அனெகோயிக் அறைக்குள் அளவிடப்படுகிறது.
குறிப்பு 4: பல்ஸ் ஆபரேஷன் பரிந்துரைக்கப்படுகிறது
