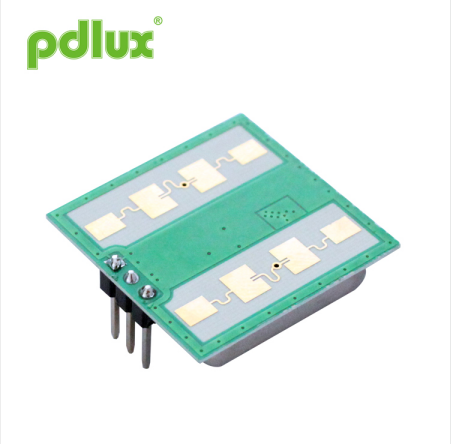

OEM/ODM 24.125 GHz மைக்ரோவேவ் டாப்ளர் சென்சார் CDM324
OEM/ODM 24.125 GHz மைக்ரோவேவ் டாப்ளர் சென்சார் CDM324 என்பது K-Band Bi-Static Doppler transceiver modlue .இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO) ஆகும். இந்த தொகுதி, V11 பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கலாம். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.
மாதிரி:PD-V11
விசாரணையை அனுப்பு
OEM/ODM 24.125 GHz மைக்ரோவேவ் டாப்ளர் சென்சார் CDM324
 |
OEM/ODM 24.125 GHz மைக்ரோவேவ் டாப்ளர் சென்சார் CDM324 பயன்பாடு
OEM/ODM 24.125 GHz மைக்ரோவேவ் டாப்ளர் சென்சார் CDM324 என்பது K-Band Bi-Static Doppler transceiver modlue .இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO) ஆகும். இந்த தொகுதி, V11 பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கலாம். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது. இந்த மாட்யூல் ஆட்டோமேட்டிக் லைட்டிங் சுவிட்சுகளில் உள்ள ஆக்யூபென்சி சென்சாருக்கு மிகவும் பொருத்தமானது. இது சீலிங் மவுண்ட் இன்ட்ரூடர் டிடெக்டர்களுக்கும் பயன்படுத்தப்படலாம். EN 300440-V2.1.1、EN 62479: 2010, RED உத்தரவு-2014/53/eu இன் படி FCC பகுதி 15.249 இன் படி EN 62321 இன் படி, ROHS உத்தரவு-2011/65/eu ரீச் உத்தரவு-1907/2006/ec படி |
|
அளவுரு |
குறிப்புகள் |
குறைந்தபட்சம் |
தட்டச்சு செய்யவும் |
அதிகபட்சம் |
அலகுகள் |
|
அதிர்வெண் அமைப்பு |
1 |
24.050 |
24.125 |
24.250 |
ஜிகாஹெர்ட்ஸ் |
|
கதிர்வீச்சு சக்தி (EIRP) |
1 |
2.0 |
2.5 |
3.0 |
மெகாவாட் |
|
செட்டில்லிங் டைம் |
|
5 |
10 |
20 |
μSec |
|
சிக்னல் வலிமை பெற்றது |
2 |
150 |
200 |
250 |
μVp-p |
|
சத்தம் |
3 |
4.0 |
4.5 |
5.0 |
mVrms |
|
வழங்கல் மின்னழுத்தம் |
|
4.75 |
5.0 |
5.25 |
VDC |
|
VCO |
|
0.5 |
|
2 |
V |
|
தற்போதைய நுகர்வு |
|
25 |
35 |
45 |
எம்.ஏ |
|
துடிப்பு மீண்டும் மீண்டும் அதிர்வெண் |
4 |
1.8 |
2.0 |
3.0 |
KHz |
|
துடிப்பு அகலம் |
4 |
10 |
20 |
30 |
μSec |
|
இயக்க வெப்பநிலை |
|
-20 |
25 |
60 |
℃ |
|
எடை |
|
3.7 |
4.1 |
4.5 |
g |
குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: இரைச்சல் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை அவுட்புட் போர்ட்டில், அனெகோயிக் அறைக்குள் அளவிடப்படுகிறது.
குறிப்பு 4: துடிப்பு செயல்பாடு
