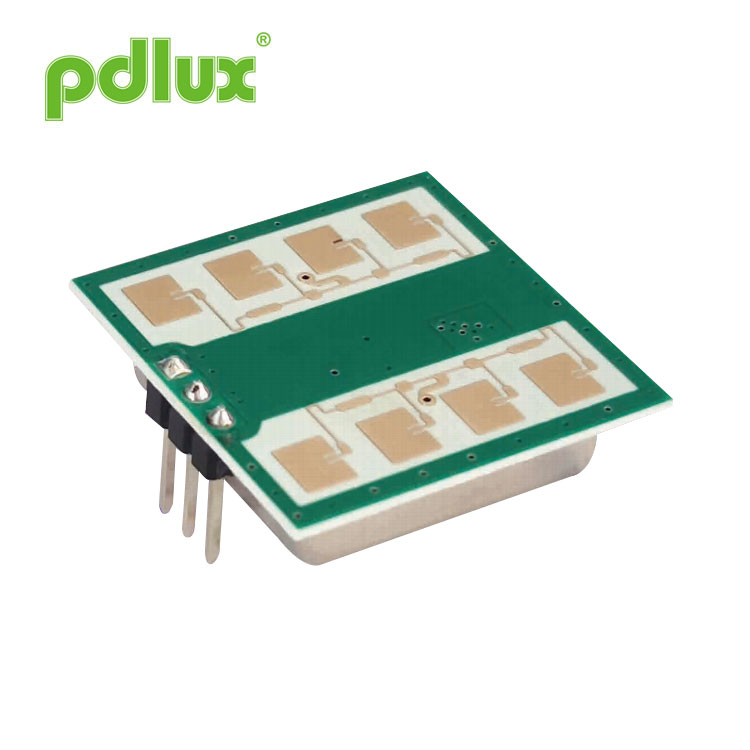

தானியங்கி கதவுகளுக்கான PD-165 24GHz மைக்ரோவேவ் சென்சார்
PD-165 24GHz தானியங்கி கதவுகளுக்கான மைக்ரோவேவ் சென்சார், இது 24.125GHz மைய அதிர்வெண்ணுடன், சுயாதீன அறிவுசார் சொத்துரிமையுடன் PDLUX நிறுவனத்திற்கு சொந்தமானது. சந்தையில் உள்ள ஒத்த சென்சார்களுடன் ஒப்பிடுகையில், இது குறைந்த சத்தம், அதிக கண்டறிதல் தீர்மானம் மற்றும் பெரிய கண்டறிதல் கோணம் ஆகியவற்றைக் கொண்டுள்ளது.
மாதிரி:PD-165
விசாரணையை அனுப்பு
PD-165 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார்
விண்ணப்பம்
அறிவார்ந்த சுவிட்ச்
சுவரில் தொங்கும் சுவிட்ச்
ஊடுருவல் கண்டறிதல்
அறிவார்ந்த சுவிட்ச்
சுவரில் தொங்கும் சுவிட்ச்
ஊடுருவல் கண்டறிதல்
தானியங்கி கதவுகளுக்கான PPD-165 24GHz மைக்ரோவேவ் சென்சார், இது PDLUX நிறுவனத்திற்குச் சொந்தமான சுயாதீன அறிவுசார் சொத்துரிமைகள், மைய அதிர்வெண் கொண்டது
24.125GHz சந்தையில் உள்ள ஒத்த சென்சார்களுடன் ஒப்பிடும்போது, இது குறைந்த சத்தம், அதிக கண்டறிதல் தீர்மானம் மற்றும் பெரிய கண்டறிதல் கோணம் ஆகியவற்றைக் கொண்டுள்ளது. நகரும் இலக்குகளைக் கண்டறிவதற்கான அதிக நிலைத்தன்மை. பாதுகாப்பு நகரும் இலக்கைக் கண்டறிதல், தானியங்கி கதவு உணரிகள், உயிர் இருப்பைக் கண்டறிதல், இயக்க வேகத்தைக் கண்டறிதல், இயக்கம் உணர்திறன் தானியங்கி விளக்குகள் போன்ற துறைகளில் இது பரவலாகப் பயன்படுத்தப்படலாம்.
PD-165 கண்டறியும் பகுதியின் சராசரி உணர்திறன் செயல்திறனை முழுமையாகக் கருதுகிறது. இது உயர் கண்டறிதல் தெளிவுத்திறன், நல்ல நிலைத்தன்மை மற்றும் நல்ல குறைந்த மின்னழுத்த பண்புகள் மற்றும் குறைந்த அதிர்வெண் ஆஃப்செட் ஆகியவற்றைக் கொண்டுள்ளது. இது ஒரு உயர் செயல்திறன் மொபைல் கண்டறிதல் சென்சார்.
PD-165 கண்டறியும் பகுதியின் சராசரி உணர்திறன் செயல்திறனை முழுமையாகக் கருதுகிறது. இது உயர் கண்டறிதல் தெளிவுத்திறன், நல்ல நிலைத்தன்மை மற்றும் நல்ல குறைந்த மின்னழுத்த பண்புகள் மற்றும் குறைந்த அதிர்வெண் ஆஃப்செட் ஆகியவற்றைக் கொண்டுள்ளது. இது ஒரு உயர் செயல்திறன் மொபைல் கண்டறிதல் சென்சார்.
EN 300440, EN 62479 இன் படி
சிவப்பு உத்தரவு - 2014/53/EU
FCC பகுதி 15.249 இன் படி
EN 62321,ROHS உத்தரவுப்படி - 2011/65/EU
ரீச் உத்தரவுப்படி - 1907/2006/EC
சிவப்பு உத்தரவு - 2014/53/EU
FCC பகுதி 15.249 இன் படி
EN 62321,ROHS உத்தரவுப்படி - 2011/65/EU
ரீச் உத்தரவுப்படி - 1907/2006/EC
தயாரிப்புகளின் அளவு
தொழில்நுட்ப அளவுருக்கள்
| அளவுரு | குறிப்புகள் | குறைந்தபட்சம் | தட்டச்சு செய்யவும் | அதிகபட்சம் | அலகுகள் |
| விநியோக மின்னழுத்தம் | விசிசி | 3.0 | 5.0 | 5.25 | V |
| தற்போதைய நுகர்வு | lcc | 20 | 35 | 38 | எம்.ஏ |
| செயல்பாட்டு முறை | PWM மூலம் இயக்கப்படுகிறது, இது 3-15mA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும் | ||||
| துடிப்பு அகலம் | Tpulse | 10 | μs | ||
| இயக்க வெப்பநிலை | மேல் | -30~+85 +100(அதிகபட்சம்) | ℃ | ||
| சேமிப்பு வெப்பநிலை | Tstg | -10 | +60 | ℃ | |
| நிலையான நேரம் |
|
<5 |
|
μSec | |
| அதிர்வெண் அமைப்பு | f | 24.000 | 24.125 | 24.250 | ஜிகாஹெர்ட்ஸ் |
| கதிர்வீச்சு சக்தி (EIRP) | பொட்டு | <2.0 | <2.5 | <3.0 | மெகாவாட் |
| சேமிப்பு சுற்றுப்புற ஈரப்பதம் | 45%~65% | RH | |||
எச்சரிக்கை: உண்மையான கண்டறிதல் வரம்பு, சுற்றுவட்டத்தின் சமிக்ஞை பெருக்க ஆதாயம், PCBA இன் ஒட்டுமொத்த தளவமைப்பு மற்றும் MCU இன் நுழைவாயில் ஆகியவற்றுடன் தொடர்புடையது. பயன்பாட்டின் படி, மிக்சர் மூலம் IF சிக்னல் வெளியீட்டின் போதுமான வீச்சுகளை பெருக்க சுற்றுக்கு வழங்க, மொத்த வெளிப்புற பெருக்கம் சுமார் 70 முதல் 80dB வரை இருக்கலாம் (வெவ்வேறு பேண்ட் அகலங்கள் மற்றும் வெவ்வேறு தேவைகளுக்கு ஏற்ப கட்டமைக்கப்பட்ட ஆதாயங்களுடன்).
- IF வெளியீடு: - PD-165F வழக்கமான கண்டறிதல் வரம்பு (350-550mVp-p)
- PD-165H உயர் உணர்திறன் பதிப்பு (580-980mVp-p)
குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC மற்றும் CE விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: துடிப்பு செயல்பாடு
