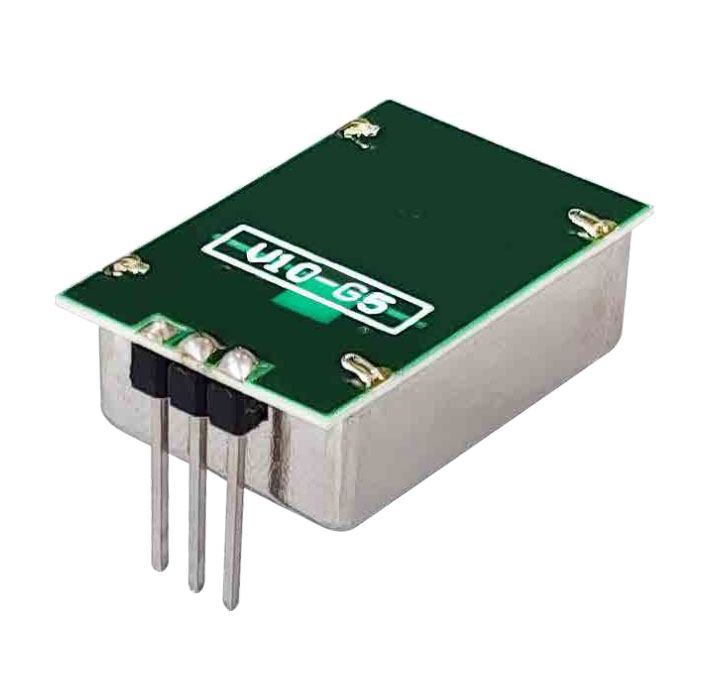

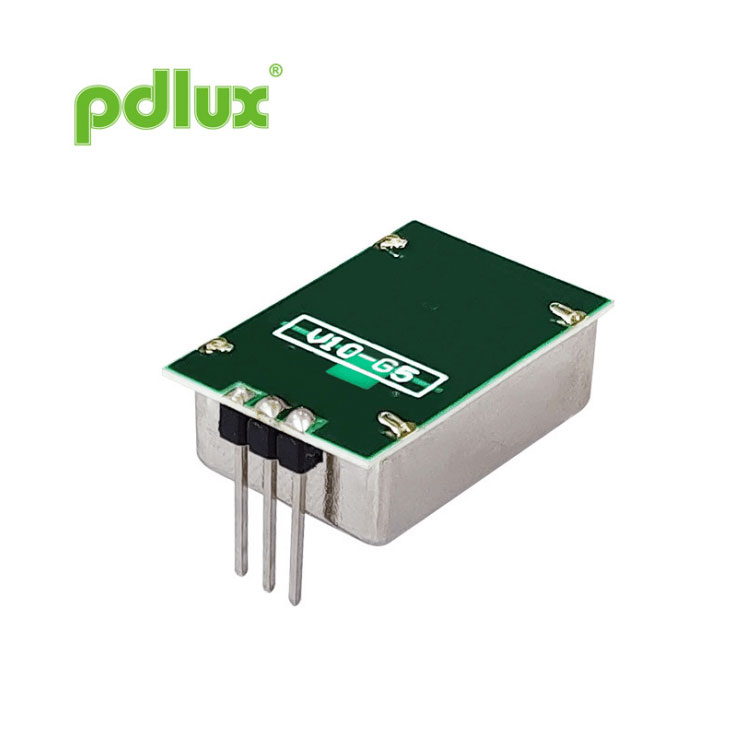

PD-V10-G5 மினியேச்சர் எக்ஸ்-பேண்ட் மைக்ரோவேவ் டிரான்ஸ்ஸீவர் மோஷன் டிடெக்டர் யூனிட்
சீனாவில் உள்ள Pdlux இன் தொழிற்சாலையில் தயாரிக்கப்பட்டது, நாங்கள் அங்கீகரிக்கப்பட்ட PD-V10-G5 மினியேச்சர் எக்ஸ்-பேண்ட் மைக்ரோவேவ் டிரான்ஸ்ஸீவர் மோஷன் டிடெக்டர் யூனிட் உற்பத்தியாளர் மற்றும் சப்ளையர், தரம் மற்றும் தெளிவான விலையை உறுதிசெய்வதற்காக உற்பத்தியின் ஒவ்வொரு கட்டத்தையும் உன்னிப்பாகக் கண்காணித்து, எங்கள் வாடிக்கையாளர்களுக்கு செலவு குறைந்த தீர்வுகளை வழங்குகிறோம்.
விசாரணையை அனுப்பு
ஒரு உலோக கேனில் வைக்கப்பட்டுள்ள அலகு, ஒரு மின்கடத்தா ரெசனேட்டர் நிலைப்படுத்தப்பட்ட ஆஸிலேட்டரைக் கொண்டுள்ளது, இது நிலையானது. CW அல்லது குறைந்த கடமை சுழற்சி துடிப்பு முறையில் பரந்த வெப்பநிலை வரம்பில் செயல்பாடு மற்றும் ஒரு ஒருங்கிணைந்த மேம்படுத்தப்பட்ட உணர்திறன் மற்றும் நம்பகத்தன்மைக்கான ஹோமோடைன் ரிசீவர்.
இந்த தொகுதிக் குடும்பம் +5v அல்லது +3v மின்னழுத்தத்துடன் கிடைக்கிறது.
செயல்பாட்டின் அடிப்படைக் கொள்கையானது கடத்தப்பட்ட மற்றும் பெறப்பட்ட சமிக்ஞைக்கு இடையேயான அதிர்வெண் மாற்றத்தைக் கண்டறிவதாகும்
அலகின் பார்வையில் உள்ள ஒரு நகரும் பொருளிலிருந்து மீண்டும் பிரதிபலிக்கிறது.
யூனிட் குறைந்த அளவிலான வெளியீட்டு சமிக்ஞையை உருவாக்குகிறது, இது ஒலி அல்லது காட்சி அலாரத்தை வழங்குவதற்காக பெருக்கி செயலாக்கப்படுகிறது.
சிக்னல் மற்றும் குறைந்த விலை மேற்பரப்பு மவுண்ட் உற்பத்தி நுட்பங்களைப் பயன்படுத்துகிறது, அவை கரடுமுரடானவை என நிரூபிக்கப்பட்டுள்ளன.
நம்பகமான.
| பகுதி எண். | நாடு | அதிர்வெண் | கருத்துகள் |
| PD-V10-501 | யுகே | 10.587 GHz (5V) | |
| PD-V10-502 | அமெரிக்கா | 10.525 GHz (5V) | FCC-ID |
| PD-V10-502 | பெல்ஜியம், ஹாலந்து, இத்தாலி | 10.525 GHz (5V) | RED கட்டளையை சந்திக்கிறது |
| PD-V10-301 | யுகே | 10.587 GHz (3V) | |
| PD-V10-302 | பெல்ஜியம், ஹாலந்து, இத்தாலி | 10.525 GHz (3V) | RED கட்டளையை சந்திக்கிறது |
| அதிர்வெண் | அட்டவணையை பார்க்கவும் |
| ஆற்றல் வெளியீடு (குறைந்தபட்சம்) | 5 dBm EIRP |
| இயக்க மின்னழுத்தம் | +5 வி ± 0.25 வி +3 வி ± 0.15 வி |
| இயக்க மின்னோட்டம் (CW) | 25mA (அதிகபட்சம்) 20mA (வகை) |
| ஹார்மோனிக் உமிழ்வுகள் | <-30dBm |
| சராசரி மின்னோட்டம் (5% DC) | 1 mA வகை. |
| துடிப்பு அகலம் (நிமி.) | 5 µ வினாடிகள் |
| கடமை சுழற்சி (நிமிடம்) | 1% |
| துடிப்பு மீண்டும் மீண்டும் அதிர்வெண் | 2-4 KHz |
| உணர்திறன் (10 dB S/N விகிதத்திற்கு) | -84 dBm |
| இரைச்சல் (3Hz முதல் 80Hz வரையிலான அலைவரிசையில் அளவிடப்படுகிறது) | < 30 µV |
| ஆதாயம் | 5 dBi |

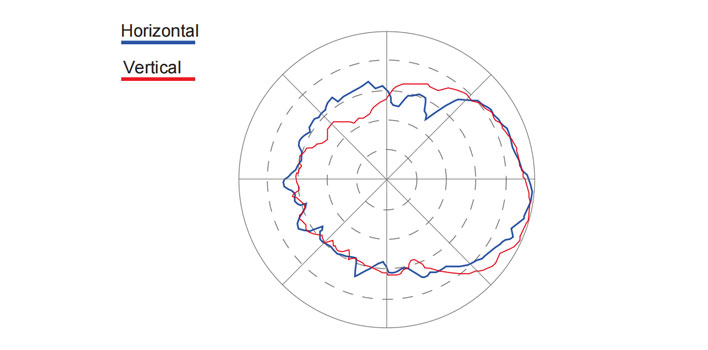

| -3 dB பீம்விட்த் | |
| இ விமானம் | 50° |
| எச் விமானம் | 60° |
| எடை | 4 கிராம் |

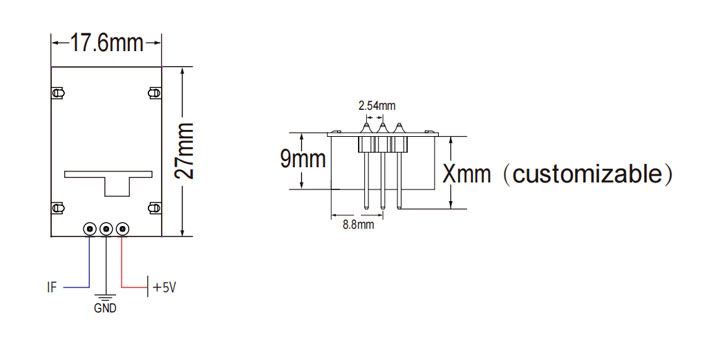

| பின் தலைப்பு இணைப்பிகள் | 2.54மிமீ இடைவெளி X3 |
| RoHS இணக்கமானது | |
| பவர்/டெம்ப். குணகம் (செயல்பாட்டு வெப்பநிலை வரம்பிற்கு மேல்) | 3 டி.பி |
| அதிர்வெண்/வெப்பநிலை. குணகம் (செயல்பாட்டு வெப்பநிலை வரம்பிற்கு மேல்) | 6.5 மெகா ஹெர்ட்ஸ் |
| இயக்க வெப்பநிலை | -20° C முதல் +70° C வரை |
சென்சாரின் வெளியீட்டின் வலிமை (கண்டறிதல் வரம்பு) சிக்னல் மற்றும் இரைச்சல் விகிதத்தைப் பொறுத்தது. பெயரளவு இயக்க வெப்பநிலையை விட அதிகமாகவோ அல்லது குறைவாகவோ, சென்சார் வேலை செய்யலாம், ஆனால் செயல்திறன் குறைக்கப்படும். சாதனங்களுக்கு சேதம் ஏற்படாமல் இருக்க, கையாளும் போது கவனமாக இருக்க வேண்டும். முறையான மின்னியல் வெளியேற்றம் (ESD) சேமிப்பு, கையாளுதல், அசெம்பிளி மற்றும் சோதனையின் அனைத்து நிலைகளிலும் முன்னெச்சரிக்கைகள் கடைபிடிக்கப்பட வேண்டும்.
