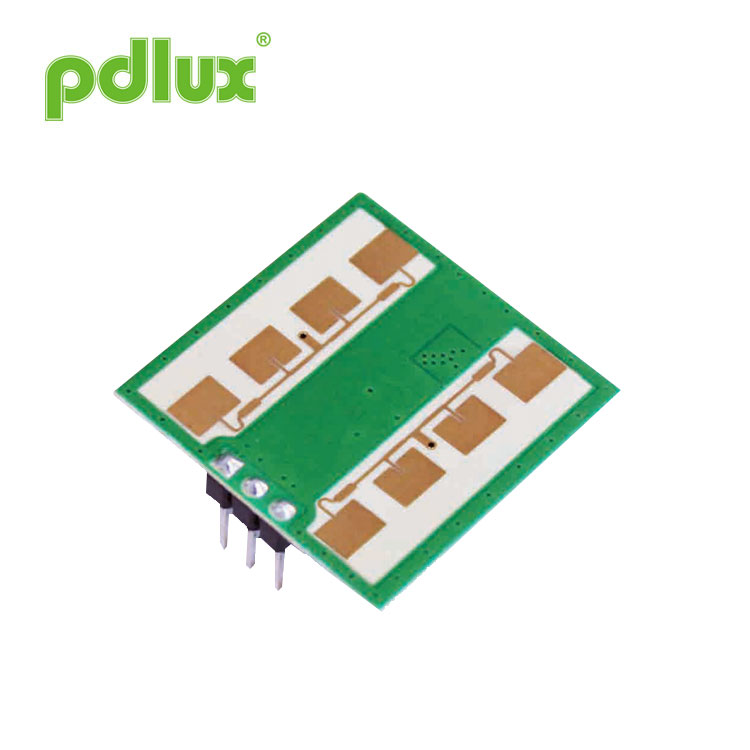

PD-V12 மினியேச்சர் 24.125GHz மைக்ரோவேவ் ரேடார் சென்சார்

PD-V12 மினியேச்சர் 24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் ஒரு K-Band Bi-Static Doppler transceiver modlue ஆகும். இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO).இந்த தொகுதி, PD-V12 பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தி அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கும். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.

மாதிரி:PD-V12

விசாரணையை அனுப்பு

PD-V12 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார்

விண்ணப்பம்

அறிவார்ந்த சுவிட்ச்
சுவரில் தொங்கும் சுவிட்ச்
ஊடுருவல் கண்டறிதல்

PD-V12 மினியேச்சர் 24.125GHz மைக்ரோவேவ் ரேடார் சென்சார் aK-பேண்ட் பை-ஸ்டேடிக் டாப்ளர் டிரான்ஸ்ஸீவர் மாட்லூ ஆகும். இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO).இந்த தொகுதி, PD-V12 பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கலாம். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.
இந்த மாட்யூல் ஆட்டோமேட்டிக் லைட்டிங் சுவிட்சுகளில் ஆக்யூபென்சி சென்சாருக்கு மிகவும் பொருத்தமானது. இது உச்சவரம்பு மவுண்ட் இன்ட்ரூடர் டிடெக்டர்களுக்கும் பயன்படுத்தப்படலாம்.

EN 300440, EN 62479 இன் படி
RED உத்தரவு-2014/53/EU
FCC பகுதி 15.249 இன் படி
EN 62321,ROHS உத்தரவுப்படி - 2011/65/EU
ரீச் உத்தரவுப்படி - 1907/2006/EC

தயாரிப்புகளின் அளவு

Products size

தொழில்நுட்ப அளவுருக்கள்

அளவுரு	குறிப்புகள்	குறைந்தபட்சம்	தட்டச்சு செய்யவும்	அதிகபட்சம்	அலகுகள்
விநியோக மின்னழுத்தம்	விசிசி	3.0	5.0	5.25	V
தற்போதைய நுகர்வு	lcc	20	35	38	எம்.ஏ
செயல்பாட்டு முறை	PWM மூலம் இயக்கப்படுகிறது, இது 3-15mA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும்
பல்ஸ்அகலம்	Tpulse	10			μS
இயக்க வெப்பநிலை	மேல்	-30~+85 +100(அதிகபட்சம்)			℃
சேமிப்பு வெப்பநிலை	Tstg	-10		+60	℃
நிலையான நேரம்		<5			μS
அதிர்வெண் அமைப்பு	f	24.000	24.125	24.250	ஜிகாஹெர்ட்ஸ்
கதிர்வீச்சு சக்தி (EIRP)	பொட்டு	<2.0	<2.5	<3.0	மெகாவாட்
சேமிப்பு சுற்றுப்புற ஈரப்பதம்	45%~65%				RH

எச்சரிக்கை: உண்மையான கண்டறிதல் வரம்பு, சுற்றுவட்டத்தின் சமிக்ஞை பெருக்க ஆதாயம், PCBA இன் ஒட்டுமொத்த தளவமைப்பு மற்றும் MCU இன் நுழைவாயில் ஆகியவற்றுடன் தொடர்புடையது.
குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC மற்றும் CE விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: இரைச்சல் மின்னழுத்தங்கள் 10Hz முதல் 100Hz வரை அவுட்புட் போர்ட்டில், ஒரு அனெகோயிக் அறைக்குள் அளவிடப்படுகிறது.
குறிப்பு 4: துடிப்பு செயல்பாடு
