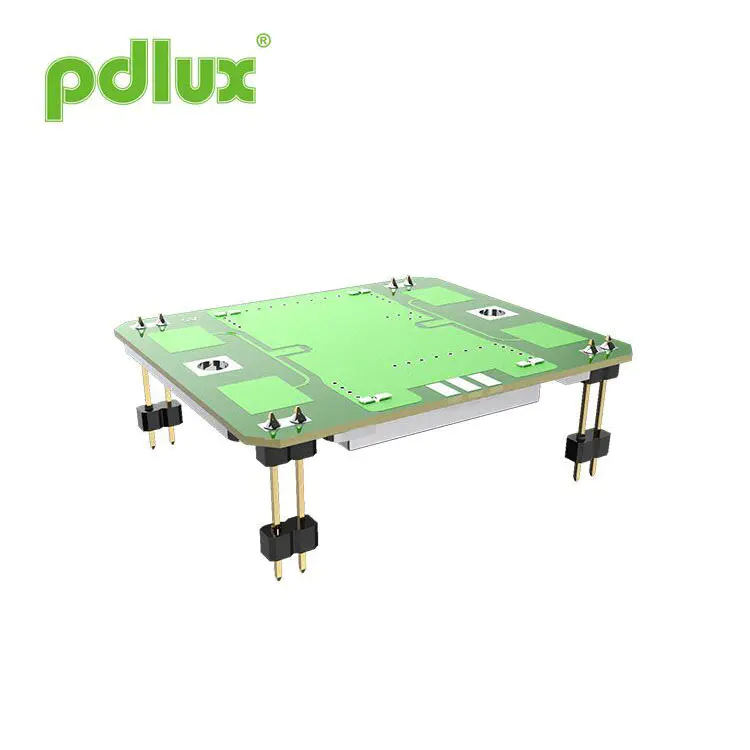

பரந்த கோணக் கண்டறிதலுடன் PD-V9-H x- பேண்ட் டாப்ளர் தொகுதி
நம்பகமான மற்றும் ஆற்றல் திறன் கொண்ட ரேடார் இயக்க சென்சாரைத் தேடுகிறீர்களா? பரந்த கோணக் கண்டறிதலுடன் PD-V9-H x- பேண்ட் டாப்ளர் தொகுதி உங்கள் சிறந்த தேர்வாகும். இது 10.525GHz மற்றும் 10.687GHz க்கு இடையில் இயங்கும் எக்ஸ்-பேண்ட் டாப்ளர் ரேடார் தொகுதி ஆகும். இது பரந்த எச்-விமானக் கண்டறிதல் மற்றும் குறுகிய ஈ-விமானம் துல்லியத்தைக் கொண்டுள்ளது, இது பாதுகாப்பு கண்காணிப்பு, மோஷன்-சென்சிங் விளக்குகள், தானியங்கி கதவுகள் மற்றும் பிற மொபைல் பொருள் கண்டறிதல் அமைப்புகள் போன்ற பயன்பாடுகளுக்கு மிகவும் பொருத்தமானது. குறைந்த சக்தி தேவைகளுக்கு, பயனர்கள் வேலை மின்னோட்டத்தை திறம்பட குறைக்க PWM பயன்முறைக்கு மாறலாம். விரைவான விநியோகம் மற்றும் நம்பகமான விற்பனைக்குப் பிந்தைய ஆதரவின் ஆதரவுடன், இது பரந்த அளவிலான ஸ்மார்ட் சென்சிங் தீர்வுகளுக்கான நம்பகமான விருப்பமாகும்.
மாதிரி:PD-V9-H
விசாரணையை அனுப்பு
அளவு
அம்சங்கள்
- அதிர்வெண் அமைப்பு: 10.525-10.587GHz
- பேட்ச் ஆண்டெனா உட்பட
- டி.ஆர்.ஓ: மின்கடத்தா ரெசனேட்டர் ஆஸிலாடோ
- குறைந்த டி.சி தற்போதைய வடிகால்
- சிறிய அளவு
- ROHS இணக்கம்
விவரக்குறிப்புகள்
| உருப்படி | விவரக்குறிப்புகள் | |
| அதிர்வெண் அமைப்பு | 10.525-10.587GHz (வெவ்வேறு தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கப்பட்டது) | |
| நிபந்தனை | TA = +25 C ， VINE = +5 VDC | |
| இயக்க மின்னழுத்தம் | +5.0 ± 0.5 வி.டி.சி. | |
| இயக்க மின்னோட்டம் | <32 என்னை தட்டச்சு செய்க. | |
| வெளியீட்டு சக்தி | 20 மெகாவாட் (13 டிபிஎம்) ஈ.ஐ.ஆர்.பி. தட்டச்சு. | |
| அதிர்வெண் நிலைத்தன்மை | ± 5 மெகா ஹெர்ட்ஸ் அதிகபட்சம். (TA: -30 முதல் +55 சி வரை) | |
| திரும்ப இழப்பு உணர்திறன் | -90 டிபிசி வகை. | |
| இரண்டாவது ஹார்மோனிக் உமிழ்வு | -40 டிபிஎம் வரம்பு | |
| ஆண்டெனா பீம் அகலம் (-3 டி.பி.) | மின் விமானம் | 36 டிகிரி நோம். (72 டிகிரியின் ஓரிரீட்டிக் முழு கோணம்) |
| எச்-விமானம் | 72 டிகிரி நோம். (144 டிகிரியின் ஓரிரீட்டிகல் முழு கோணம்) | |
| RF இடைமுகம் | பேட்ச் ஆண்டெனா | |
| வெப்பநிலை வரம்பு | -30 முதல் +55 சி (நிலையான பயன்பாட்டு நோக்கம்), -40 முதல் +80 சி (அதிகபட்ச பயன்பாட்டு வரம்பு) | |
| இணக்கத்திற்கான கட்டுப்பாடு | ETS 300 440 | |
கதிர்வீச்சு முறை
சுருக்கமான அறிமுகம்
பரந்த கோணக் கண்டறிதலுடன் PD-V9-H x- பேண்ட் டாப்ளர் தொகுதி எக்ஸ்-பேண்டில் இயங்குகிறது. இயக்க அதிர்வெண் 10.525GHz முதல் 10.687GHz வரை அதிர்வெண் வரம்பில் உள்ளது. பயனர்கள் அது அமைந்துள்ள நாட்டின் அதிர்வெண் விதிமுறைகளுக்கு ஏற்ப தனிப்பயனாக்கத்தின் அடிப்படையில் கொள்முதல் செய்ய வேண்டும். எடுத்துக்காட்டாக, 10.525GHz, 1 0.587GHz, 10.687GHz. PD-V9 தொடர் சென்சார்கள் பாதுகாப்பு மற்றும் கண்காணிப்பு பயன்பாடுகள் தயாரிப்புகள், தானியங்கி கதவு சென்சார்கள், மொபைல் சென்சிங் விளக்குகள், ஐஓடி சென்சார்கள், வேக சென்சார்கள் மற்றும் பல்வேறு மொபைல் சென்சார் தயாரிப்புகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன.
சென்சார் எச்-விமானம் பெரிய கோணக் கண்டறிதல் மற்றும் சிறிய கோணக் கண்டறிதல் ஆகியவற்றைக் கொண்டுள்ளது. பயனர்கள் பயன்பாட்டின் போது தேவைக்கேற்ப வெவ்வேறு கோணங்களில் சென்சாரை சரிசெய்ய முடியும். சென்சாரின் பணி மின்னோட்டம் முடிந்தவரை சிறியதாக இருக்க வேண்டும் என்று பயனர்கள் விரும்புவதைப் போல, நீங்கள் சென்சாரின் மின்சாரம் வழங்கல் பயன்முறையை PWM (கடமை சுழற்சி) பயன்முறையில் அமைக்கலாம், இது வேலை மின்னோட்டத்தை திறம்பட குறைக்க முடியும்.
சாத்தியமான சிக்கல்கள் எதிர்கொள்ளும்
அசல் சென்சாரைப் பயன்படுத்தும் போது அல்லது நேரடியாக மாற்றும் போது பயனர்கள் பின்வரும் சிக்கல்களை எதிர்கொள்ளும்போது.
1. முதல் பயன்பாடு:
நீங்கள் முதன்முறையாக PD-V9 தொடர் சென்சாரைப் பயன்படுத்தும்போது, அதிக உணர்திறன் அல்லது போதிய உணர்திறனை எதிர்கொள்ளும்போது, முதலில் பெருக்க சுற்றுக்கு ஆதாய அமைப்பு நிலையை சரிபார்க்க வேண்டும். மற்றும் சமிக்ஞைகளை செயலாக்க MCU ஆல் பயன்படுத்தப்படும் கணக்கீட்டு முறை பொருத்தமானதா என்பதை. பொதுவாக, ஒரு தீர்வைக் கண்டுபிடிப்பது எளிது.
2. முன்னர் பயன்படுத்தப்பட்ட சென்சார்களை நேரடியாக மாற்றும்போது ஏற்படக்கூடிய சிக்கல்கள்:
முன்னர் பயன்படுத்திய சென்சார்களை நேரடியாக மாற்றும்போது, அதிக உணர்திறன் மற்றும் குறைந்த உணர்திறன் ஆகியவற்றின் சிக்கல்களும் இருக்கலாம், அவற்றை எளிதில் தீர்க்க முடியும். பெருக்க சுற்று சுற்று அதிகரிப்பது அல்லது பெருக்க சுற்று ஆதாயத்தைக் குறைப்பது போதுமானது. MCU இன் சமிக்ஞை செயலாக்க வழிமுறையை கருத்தில் கொள்ள தேவையில்லை.
பயன்படுத்தும் போது ஆரம்பநிலைக்குத் தேவைப்படும் உதவி:
PD-V9 தொடர் சென்சார்களைப் பயன்படுத்தும் போது நீங்கள் சிரமங்களை எதிர்கொண்டால், உதவி தேவைப்பட்டால். மின்னஞ்சல் வழியாக எங்களை தொடர்பு கொள்ளலாம். பொதுவாக, பதில்களைப் பெறலாம்.
தயாரிப்பு அறிமுகம்:
தயாரிப்பு அறிமுகம் எந்த நேரத்திலும் பி.டி.எல்க்ஸ் மூலம் மாற்றியமைக்கப்பட்டு மேம்படுத்தப்படலாம். அனைவருக்கும் சரியான நேரத்தில் அறிவிக்கப்படாது.
