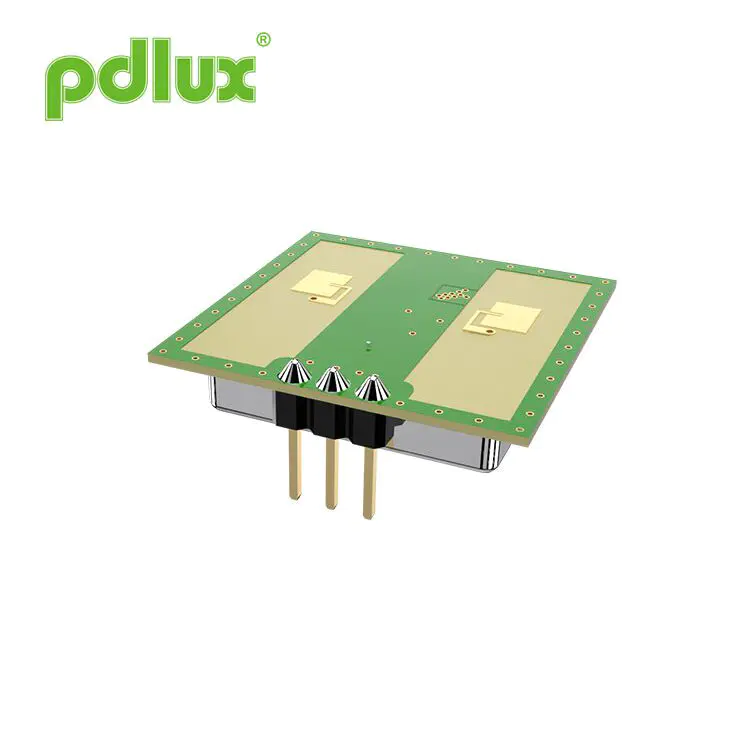

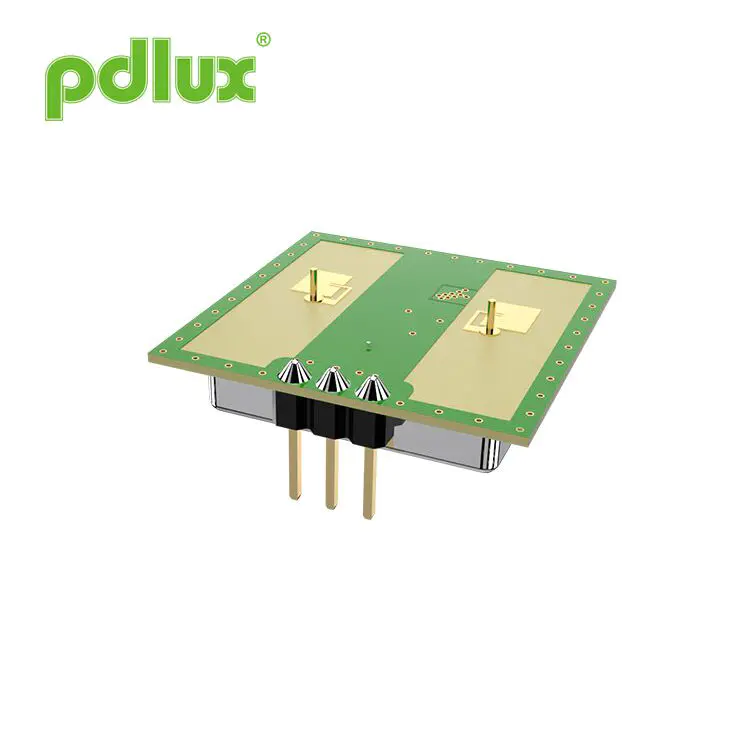

PDLUX PD-V12360A/B K-BAND ஸ்மார்ட் சுவிட்ச் மற்றும் பாதுகாப்புக்கான உயர்-உணர்திறன் மோஷன் சென்சார்

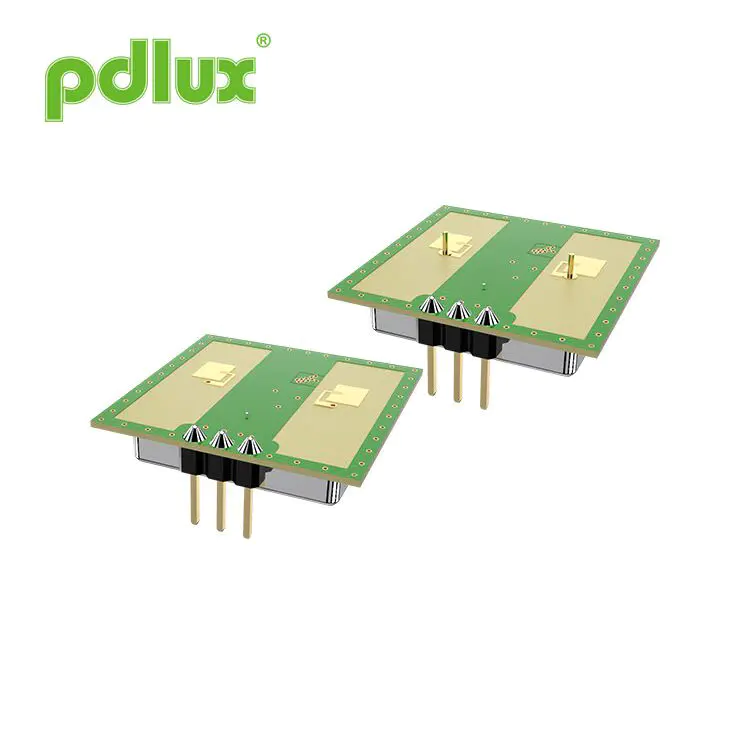

ஸ்மார்ட் சுவிட்ச் & செக்யூரிட்டிக்கான PDLUX PD-V12360A/B K-BAND உயர்-உணர்திறன் மோஷன் சென்சார் என்பது காப்புரிமை பெற்ற உயர்-உணர்திறன் சென்சார் ஆகும், இது கே-பேண்ட் 360 டிகிரி கண்டறிதலுக்கான பி.டி.எல்.லக்ஸ் தொழில்நுட்ப குழு உருவாக்கியது. இதில் V12360A மற்றும் V12360B ஆகியவை அடங்கும். A மற்றும் B க்கு இடையிலான செயல்திறன் வேறுபாடு வெவ்வேறு கண்டறிதல் ஆரங்களில் உள்ளது.
மாதிரி:PD-V12360A/B
விசாரணையை அனுப்பு
PD-V12360A/B 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார்
பயன்பாடு
.நுண்ணறிவு சுவிட்ச்
.சுவர்-தொங்கும் சுவிட்ச்
.ஊடுருவும் கண்டறிதல்

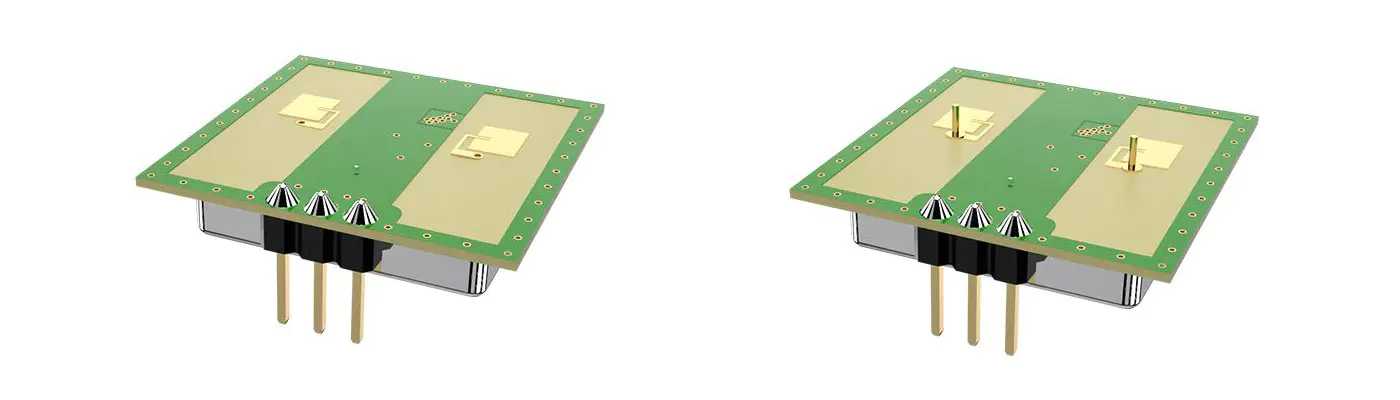

PD-V12360 தொடர் சென்சார் ஒரு காப்புரிமை பெற்ற உயர்-உணர்திறன் சென்சார் ஆகும் கே-பேண்ட் 360 டிகிரி கண்டறிதலுக்கான பி.டி.லக்ஸின் தொழில்நுட்ப குழு. இந்த PDLUX PD-V12360A/B K-BAND ஸ்மார்ட் சுவிட்ச் மற்றும் பாதுகாப்பிற்கான உயர்-உணர்திறன் மோஷன் சென்சார் V12360A மற்றும் V12360B. A மற்றும் B க்கு இடையிலான செயல்திறன் வேறுபாடு வெவ்வேறு கண்டறிதலில் உள்ளது ஆரம். குறைந்த உயரத்தில் நிறுவப்படும்போது, V12360A இன் கண்டறிதல் கோணம் அதை விட பெரியது V12360B இன். V12360A இன் 360 டிகிரி கண்டறிதல் கோணம் 120 டிகிரி (தயவுசெய்து பார்க்கவும் கீழே உள்ள படத்திற்கு), இது 5 க்கும் குறைவான உயரத்துடன் தயாரிப்புகளை நிறுவ பயன்படுத்தலாம் மீட்டர். V12360B இன் 360 டிகிரி கண்டறிதல் கோணம் 80 டிகிரி ஆகும், இது பயன்படுத்தப்படலாம் 10 மீட்டருக்கும் குறைவான உயரத்துடன் தயாரிப்புகளை நிறுவுவதற்கு. (பின்வருவனவற்றைப் பார்க்கவும் படம்). அதன் கண்டறிதல் உணர்திறன் நீட்டிப்பு சமிக்ஞை-இரைச்சல் விகிதத்தைப் பொறுத்தது பயனரால் வடிவமைக்கப்பட்ட பெருக்க சுற்று மற்றும் MCU இன் நிரல் வழிமுறை. இந்த வகை அனலாக் சென்சாரின் பரந்த மற்றும் நெகிழ்வான பயன்பாட்டு வரம்பு காரணமாக. அது இன்னும் உள்ளது பரவலாக பயன்படுத்தப்படுகிறது.

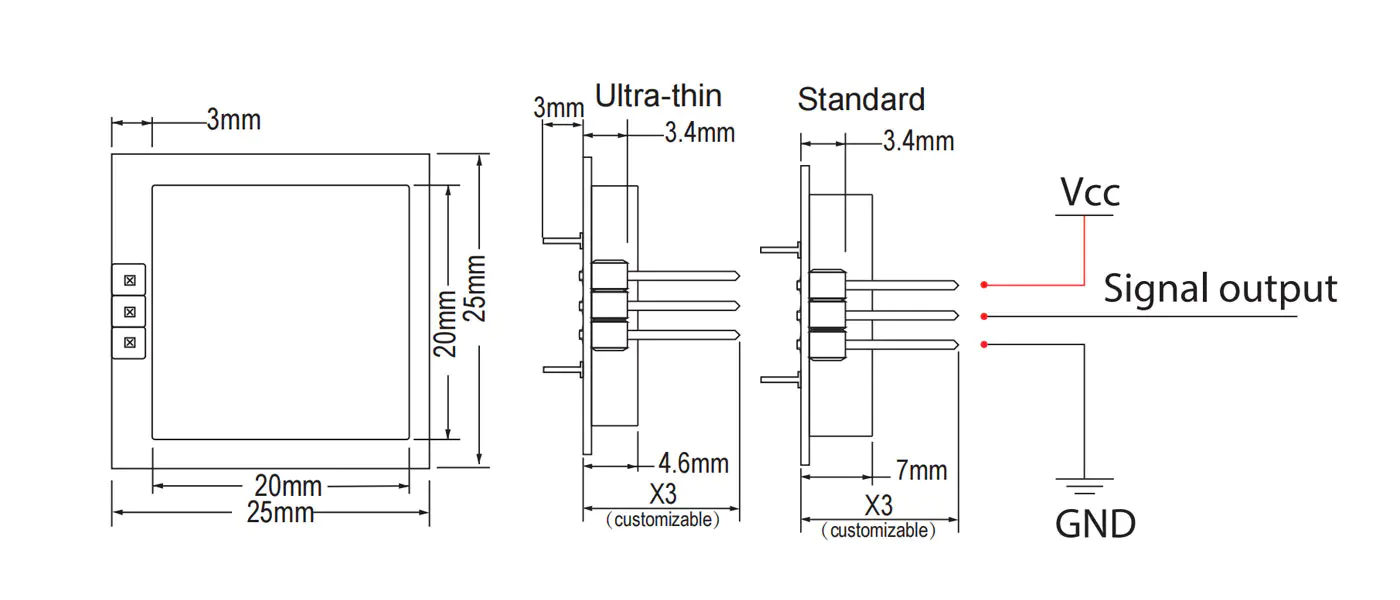

தயாரிப்புகளின் அளவு

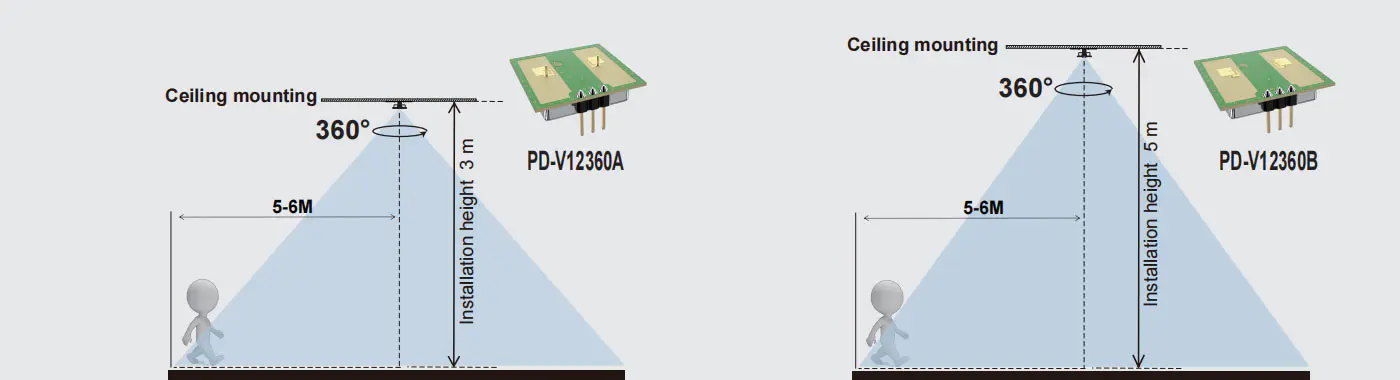

கண்டறிதல் வரம்பு
தொழில்நுட்ப அளவுருக்கள்
| அளவுரு | குறிப்புகள் | நிமிடம் | தட்டச்சு | அதிகபட்சம் | அலகுகள் |
| வழங்கல் மின்னழுத்தம் | வி.சி.சி. | 3.0 | 5.0 | 5.25 | V |
| தற்போதைய நுகர்வு | ஐ.சி.சி. | 20 | 35 | 38 | எம்.ஏ. |
| செயல்பாட்டு பயன்முறை | PWM ஆல் இயக்கப்படுகிறது, இது 3-15MA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும் | ||||
| துடிப்பு அகலம் | Tpules | 10 | μs | ||
| இயக்க வெப்பநிலை | மேல் | -30 ~+85 | ℃ | ||
| சேமிப்பு வெப்பநிலை | Tstg | -10 | +60 | ℃ | |
| நிலையான நேரம் |
|
<5 | μSEC | ||
| சத்தம் |
|
3.5 | 4.0 | 4.5 | எம்.வி.ஆர்.எம் |
| அதிர்வெண் அமைப்பு | f | 24.000 | 24.125 | 24.250 | Ghz |
| கதிர்வீச்சு சக்தி (Authp) | பவுட் | <2.0 | <2.5 | <3.0 | மெகாவாட் |
| சேமிப்பக சுற்றுப்புற ஈரப்பதம் | 45%~ 65% | ஆர்.எச் | |||
எச்சரிக்கை: உண்மையான கண்டறிதல் வரம்பு PCBA இன் ஒட்டுமொத்த தளவமைப்பான சுற்று சமிக்ஞை பெருக்க ஆதாயத்துடன் தொடர்புடையது மற்றும் MCU இன் வாசல்.
குறிப்பு 1: கதிர்வீச்சு உமிழ்வு FCC மற்றும் CE விதிகளை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளது.
குறிப்பு 2: பெறப்பட்ட சமிக்ஞை வலிமை (ஆர்எஸ்எஸ்) 70 டி.பியின் மொத்த 1 வழிகளில் பாதையில் அளவிடப்படுகிறது.
குறிப்பு 3: இரைச்சல் மின்னழுத்தங்கள் வெளியீட்டு துறைமுகத்தில், அனகோயிக் அறைக்குள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை அளவிடப்படுகின்றன. குறிப்பு 4: துடிப்பு செயல்பாடு
சிறப்பு நினைவூட்டல்
சர்க்யூட் போர்டின் மொத்த தடிமன் 0.52 மிமீ மட்டுமே என்பதால். ஊசிகளுக்கு அதிகப்படியான பக்கவாட்டு சக்தியைப் பயன்படுத்துவது செப்பு படலம் உடைக்கக்கூடும். காரண சென்சார் செயலிழப்பு.
