PDLUX PD-V21 HF டாப்ளர் டிடெக்டர் மைக்ரோவேவ் தொகுதி 24.125GHz மில்லிமீட்டர் அலை ரேடார் சென்சார்

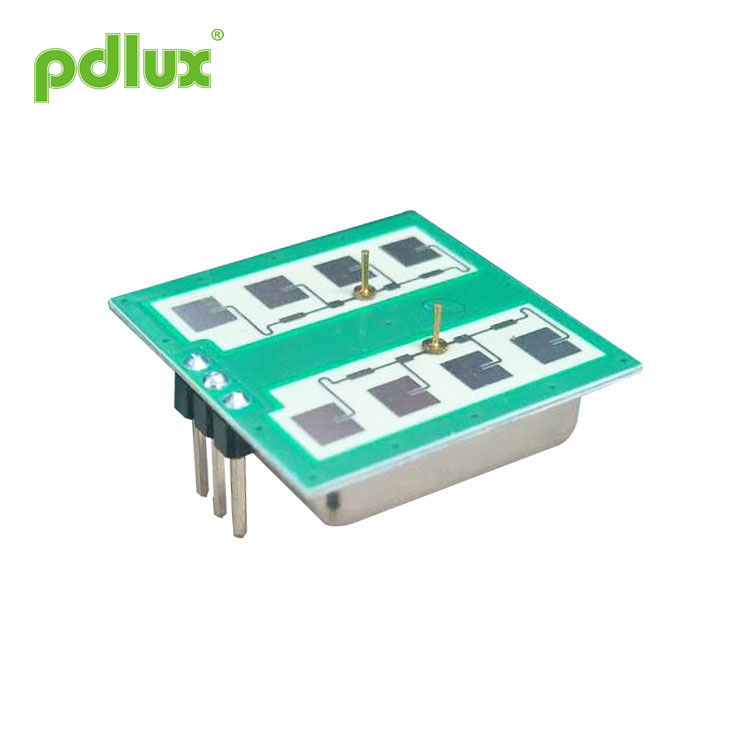

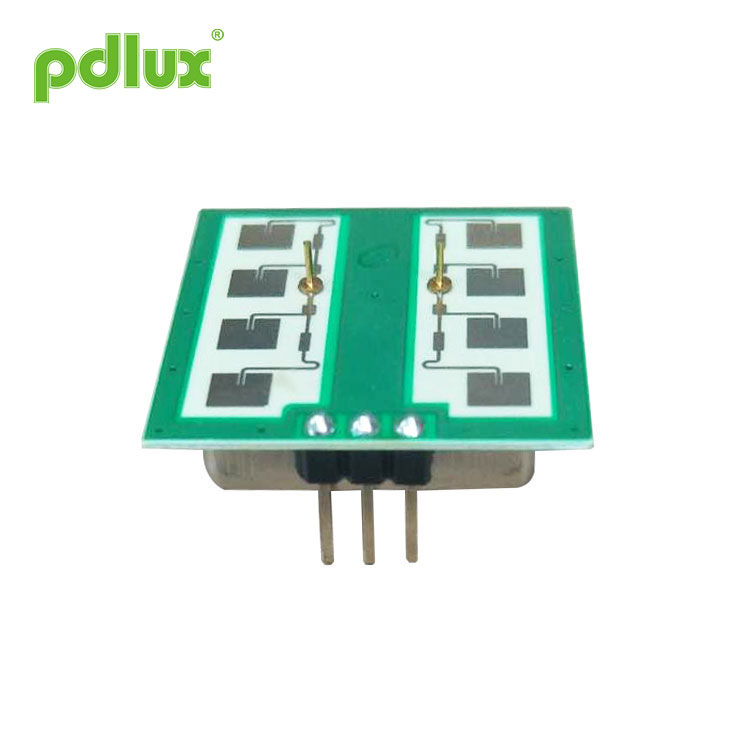

PDLUX PD-V21 HF டாப்ளர் டிடெக்டர் மைக்ரோவேவ் தொகுதி 24.125GHz மில்லிமீட்டர் அலை ரேடார் சென்சார் ஒரு கே-பேண்ட் இரு-நிலையான டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி .இது கட்டமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO) .இந்த தொகுதி, வி 21 தட்டையான விமான ஆண்டெனாவை ஏற்றுக்கொள்கிறது, பொருத்தமான சுவர் பெருகுவதற்கு. இது அதன் முன் சமிக்ஞை பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கலாம். அதன் செயல்திறன் சந்தையில் உள்ள சென்சார்களை விட சிறந்தது.
மாதிரி:PDLUX PD-V21
விசாரணையை அனுப்பு
PDLUX PD-V21 HF டாப்ளர் டிடெக்டர் மைக்ரோவேவ் தொகுதி 24.125GHz மில்லிமீட்டர் அலை ரேடார் சென்சார்
 |
Application of PDLUX PD-V21 HF டாப்ளர் டிடெக்டர் மைக்ரோவேவ் தொகுதி 24.125GHz மில்லிமீட்டர் அலை ரேடார் சென்சார் நுண்ணறிவு சுவிட்ச் â— சுவர் தொங்கும் சுவிட்ச் r ஊடுருவும் கண்டறிதல் PDLUX PD-V21 HF டாப்ளர் டிடெக்டர் மைக்ரோவேவ் தொகுதி 24.125GHz மில்லிமீட்டர் அலை ரேடார் சென்சார் is a K-Band Bi-Static Doppler transceiver modlue .It’s built-in Resonator Oscillator (CRO).This module,V21 adopts flat Plane Antenna, suitable for wall mounting. It can improve its front signal receiving ability and reduce its flank blind area. Its performance is better than the sensors in the market. இந்த தொகுதி தானியங்கி லைட்டிங் சுவிட்சுகளில் ஆக்கிரமிப்பு சென்சாருக்கு மிகவும் பொருத்தமானது. இது உச்சவரம்பு மவுண்ட் ஊடுருவும் கண்டுபிடிப்பாளர்களுக்கும் பயன்படுத்தப்படலாம். EN 300440-V2.1.1 € EN 62479：2010 RED உத்தரவுப்படி - 2014/53 / EU எஃப்.சி.சி பகுதி 15.249 படி EN 62321 இன் படி, ROHS உத்தரவு - 2011/65 / EU REACH உத்தரவுப்படி - 1907/2006 / EC |
|
அளவுரு |
குறிப்புகள் |
குறைந்தபட்சம் |
வகை |
அதிகபட்சம் |
அலகுகள் |
|
வழங்கல் மின்னழுத்தம் |
வி.சி.சி. |
3.0 |
5.0 |
5.25 |
V |
|
தற்போதைய நுகர்வு |
ஐ.சி.சி. |
20 |
35 |
38 |
mA |
|
செயல்பாட்டு முறை |
PWM ஆல் இயக்கப்படுகிறது, இது 3-15mA இல் வேலை செய்யும் மின்னோட்டத்தை கட்டுப்படுத்த முடியும் |
||||
|
துடிப்பு அகலம் |
Tpulse |
10 |
.S |
||
|
இயக்க வெப்பநிலை |
மேலே |
-30~+85+100（அதிகபட்சம்.） |
℃ |
||
|
சேமிப்பு வெப்பநிலை |
Tstg |
-10 |
+60 |
℃ |
|
|
நிலையான நேரம் |
|
<5 |
Ec செ |
||
|
அதிர்வெண் அமைப்பு |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
கதிர்வீச்சு சக்தி (EIRP) |
ப out ட் |
<2.0 |
<2.5 |
<3.0 |
mW |
|
சேமிப்பு சுற்றுப்புற ஈரப்பதம் |
45% ~ 65% |
ஆர்.எச் |
|||
எச்சரிக்கை: உண்மையான கண்டறிதல் வரம்பு சுற்று சமிக்ஞை பெருக்கம் ஆதாயம், பிசிபிஏவின் ஒட்டுமொத்த தளவமைப்பு மற்றும் எம்.சி.யுவின் வாசல் ஆகியவற்றுடன் தொடர்புடையது.
குறிப்பு 1: கதிர்வீச்சு உமிழ்வுகள் எஃப்.சி.சி விதிகளை பூர்த்தி செய்ய வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு 2: பெறப்பட்ட சிக்னல் வலிமை (ஆர்எஸ்எஸ்) 70 டி.பியின் மொத்த 1 வழிகள் பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: சத்தம் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை வெளியீட்டு துறைமுகத்தில், ஒரு அனெகோயிக் அறைக்குள் அளவிடப்படுகின்றன.
குறிப்பு 4: துடிப்பு செயல்பாடு
