PDLUX PD24-V1 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார் கே-பேண்ட் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி
PDLUX PD24-V1 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார் கே-பேண்ட் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதிக்கு சேதம் ஏற்படாமல் இருக்க, கவனமாக இருக்க வேண்டும். சேமிப்பு, கையாளுதல், அசெம்பிளி மற்றும் சோதனை ஆகியவற்றின் அனைத்து நிலைகளிலும் ESD பாதுகாப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும். இந்த தொகுதியின் ரேடார் ஆண்டெனா மற்றும் ஊசிகளைத் தொடாதீர்கள், அளவிட ஒரு மல்டிமீட்டருடன் ஊசிகளைத் தொடாதீர்கள்.
மாதிரி:PDLUX PD24-V1
விசாரணையை அனுப்பு
PDLUX PD24-V1 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார் கே-பேண்ட் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி

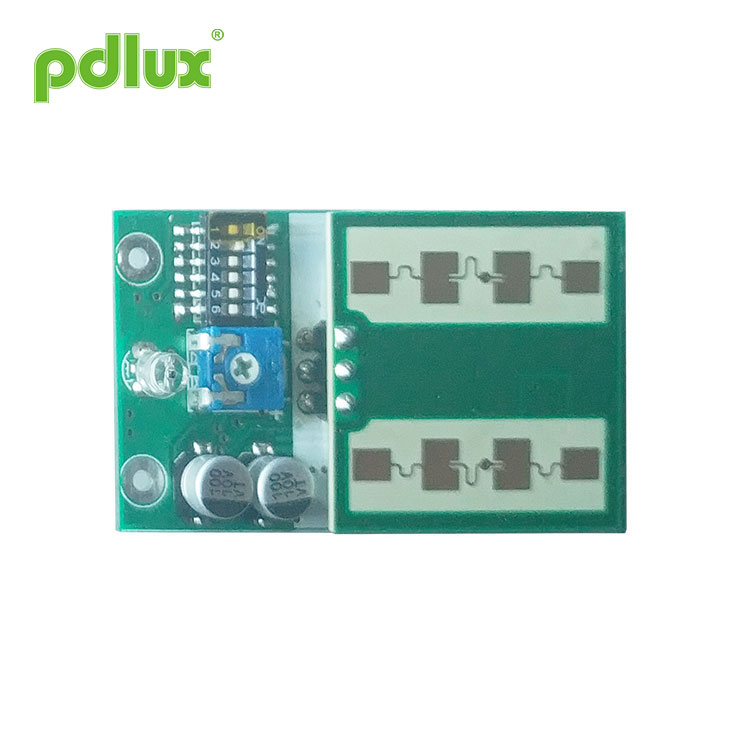

PD24-V1 என்பது 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார் என்பது கே-பேண்ட் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி. இது நம்மால் வடிவமைக்கப்பட்ட ஒரு தட்டையான ஆண்டெனா ஆகும், இது நல்ல பொருந்தக்கூடிய பரிமாற்றம் மற்றும் வரவேற்புடன் ஒரு தளவமைப்பை உருவாக்க முடியும். சென்சாரின் முக்கிய அதிர்வெண் மிகவும் நிலையானது. இது எங்கள் வடிவமைப்பு காப்புரிமை ஆகும், இது பரந்த அளவிலான சுற்றுப்புற வெப்பநிலைக்கு ஏற்றது. குறைந்த சத்தம், அதிக தெளிவுத்திறன் மற்றும் அதிக உணர்திறன் கொண்டது. உள்ளமைக்கப்பட்ட நிலையான எதிர்ப்பு செயல்பாடு. குறைந்த மின் நுகர்வு செயலாக்கம் மற்றும் உயர் துல்லியமான MCU ஆகியவை உள்நாட்டில் ஏற்றுக்கொள்ளப்படுகின்றன. பாரம்பரிய ஒத்த தயாரிப்புகளுடன் ஒப்பிடும்போது, செயல்திறன் மிகவும் நிலையானது மற்றும் நம்பகமானது. இந்த தொடர் சென்சார் தொகுதிகள் தானியங்கி விளக்குகள், பாதுகாப்பு, தானியங்கி கதவுகள் மற்றும் ஸ்மார்ட் வீடுகளுக்கு ஏற்றவை.
சிறப்பு நோக்கங்களுக்காக நிறுவனம் அதிவேக மொபைல் கண்டுபிடிப்பாளர்களைத் தனிப்பயனாக்கலாம். ரேடார் தூரம் கண்டறிதல். ரேடார் இருப்பு கண்டறிதல்.
Feature Description of PDLUX PD24-V1 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார் கே-பேண்ட் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி
G ரேடரின் செயல்பாட்டுக் கொள்கையின் அடிப்படையில் 24GHz (ISM நிலையான அதிர்வெண் இசைக்குழு) மோஷன் டிடெக்டர்.
Detection அதிகபட்ச கண்டறிதல் தூரம் 20 மீட்டருக்கு மேல் அடையலாம். (சென்சாருக்கு முன்னோக்கி நகரும்போது கண்டறிதல் தூரம்)
Low நிலையான குறைந்த குறுக்கீடு மின்சாரம் வழங்கல் சூழலில் சரிசெய்யக்கூடிய கண்டறிதல் தூரம்.
Power குறைந்த மின் நுகர்வு: 3V இல் <2.5mA, 5V இல் <3.5mA.
தோற்ற அளவு: 45.5 மிமீ (எல்) x 26 மிமீ (டபிள்யூ) x 13.8 மிமீ (எச்).
தொழில்நுட்ப அளவுருக்கள்
|
அளவுரு |
குறிப்புகள் |
குறைந்தபட்சம் |
வகை |
அதிகபட்சம் |
அலகுகள் |
|
வழங்கல் மின்னழுத்தம் |
வி.சி.சி. |
3.0 |
3.3 |
5.0 |
V |
|
தற்போதைய நுகர்வு |
ஐ.சி.சி. |
2.5 |
3.0 |
3.5 |
mA |
|
வெளியீட்டு மின்னோட்டம் |
2.5 ~ 3.5mA（3 ~ 5V) |
||||
|
இயக்க வெப்பநிலை |
மேலே |
-30 ~ + 85 |
℃ |
||
|
சேமிப்பு வெப்பநிலை |
Tstg |
-10 |
+60 |
℃ |
|
|
அதிர்வெண் அமைப்பு |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
கதிர்வீச்சு சக்தி (EIRP) |
ப out ட் |
<2.0 |
<2.5 |
<3.0 |
mW |
|
சேமிப்பு சுற்று ஈரப்பதம் |
45% ~ 65% ஆர்.எச் |
||||
|
இடைமுக வரையறை பயன்பாட்டு தொகுதியின் இடைமுகம் 2.54 மிமீ 3 பின் சுருதி கொண்ட முள் தலைப்பு |
 |
Pin Dunction Description of PDLUX PD24-V1 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார் கே-பேண்ட் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி
|
எண் |
முள் பெயர் |
உள்ளீடு வெளியீடு |
விளக்கம் |
|
1 |
வி.சி.சி. |
உள்ளீடு |
வேலை செய்யும் மின்னழுத்தம்: DC3-5V (குறைந்த இடையூறு மின்சக்தியின் நேர்மறை துருவ) |
|
2 |
சமிக்ஞை வெளியீடு |
வெளியீடு |
உயர் நிலை வெளியீடு 500 எம்.எஸ் |
|
3 |
ஜி.என்.டி. |
உள்ளீடு |
மின்நிலையத்துடன் இணைக்கவும் (எதிர்மறை மின்சாரம்) |
Installation of PDLUX PD24-V1 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார் கே-பேண்ட் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி
1. உபகரணங்கள் சேதமடைவதைத் தவிர்க்க, கவனமாக இருக்க வேண்டும். சேமிப்பு, கையாளுதல், அசெம்பிளி மற்றும் சோதனை ஆகியவற்றின் அனைத்து நிலைகளிலும் ESD பாதுகாப்பு நடவடிக்கைகள் எடுக்கப்பட வேண்டும். இந்த தொகுதியின் ரேடார் ஆண்டெனா மற்றும் ஊசிகளைத் தொடாதீர்கள், அளவிட ஒரு மல்டிமீட்டருடன் ஊசிகளைத் தொடாதீர்கள்.
2. PD24-V1 வெளியில் நிறுவப்பட்டதற்கு, மழை பெய்யும் போது மழைத்துளி சமிக்ஞையை டிடெக்டர் கண்டறிய முடியும். அதாவது, ஒரு மழை நாளில் வெளியில் நிறுவப்பட்ட ரேடார் டிடெக்டர் மழைத்துளிகளைக் கண்டறிய முடியும்.
ஷெல் நிறுவல் முறை மற்றும் பொருள் தேர்வு
நிறுவலின் போது, ஷெல் உலோக பொருள் அல்லது உலோக அடுக்கால் செய்யப்படக்கூடாது; கார்பன் அல்லாத பிளாஸ்டிக் பொருட்கள் அல்லது நுரை பயன்படுத்தலாம்.
சரியான முறை:
1. ஷெல் பிளாஸ்டிக் பொருட்களால் (ஏபிஎஸ், பி.வி.சி, முதலியன) செய்யப்படும்போது, ஷெல்லின் தடிமன் மற்றும் இடம் சரியாக மதிப்பிடப்படும், மேலும் ஆண்டெனா கட்டமைப்போடு நேரடியாக தொடர்பு கொள்ளாத வகையில் மூடப்பட்டிருக்கும். ரேடார் ஆண்டெனா;
2. ஷெல் நுரை பொருள் (ஸ்டைபோப்பர் அல்லது ஒத்த பொருள் போன்றவை) செய்யப்பட்டால், பொருளின் ஒப்பீட்டு மின்கடத்தா மாறிலி 1 க்கு அருகில் இருக்க வேண்டும்.
தவறான முறை:
1. ஆண்டெனாவை படலம் அல்லது சில உலோக பாகங்களுடன் மடிக்கவும்;
2. ஆண்டெனா கட்டமைப்பை எந்த வகையான வண்ணப்பூச்சு அல்லது வார்னிஷ் கொண்டு தெளிக்கவும்;
3. ஆன்டெனாவை ஒரு சி.எஃப்.கே தாள் (கடத்தும்) மூலம் மடக்குங்கள்;
4. பிளாஸ்டிக் பொருள் கோரோடென்டெனா கட்டமைப்போடு நேரடி தொடர்பில் உள்ளது (இது பேட்சின் அதிர்வு அதிர்வெண்ணில் அதிக அனுமதி விளைவைக் கொண்டுள்ளது);
5. நியாயமற்ற கட்டமைப்பு அசாதாரண ரேடார் சென்சாருக்கு வழிவகுக்கும், மேலும் கண்டறிதல் விளைவு மோசமாக இருக்கும்.
Recommended Dimensions of Enclosure of PDLUX PD24-V1 24.125GHz மைக்ரோவேவ் மோஷன் சென்சார் கே-பேண்ட் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி
24GHz ரேடருக்கு, அனுபவத்தின் படி, ஷெல் சுமார் 3 மிமீ தடிமன் கொண்ட பிளாஸ்டிக் பொருட்களால் தயாரிக்கப்படலாம், மேலும் ரேடார் ஆண்டெனாவின் மேற்பரப்பில் இருந்து சுமார் 6 மிமீ தூரத்தை வைத்திருக்கலாம். ஒரு தடிமனான பிளாஸ்டிக் பொருள் பயன்படுத்தப்பட்டால், செருகும் இழப்பின் அதிகரிப்பு கருதப்பட வேண்டும்; அதே நேரத்தில், மிகவும் தடிமனாக இருக்கும் ஒரு வழக்கு ஆண்டெனா வடிவத்தை பாதிக்கலாம்.
