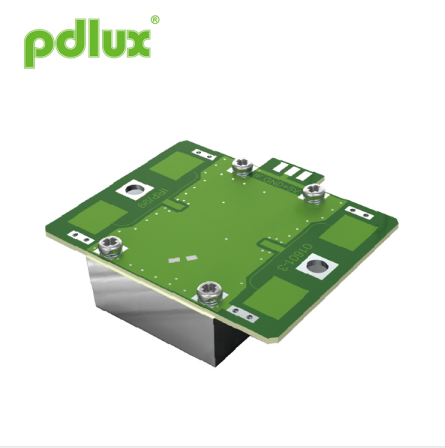

பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி
பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி ஒரு X-பேண்ட் பை-ஸ்டேடிக் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி ஆகும். இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO).இந்த தொகுதி, V9 பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, இது சுவர் பொருத்துவதற்கு ஏற்றது. பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி அதன் முன் சிக்னல் பெறும் திறனை மேம்படுத்தலாம் மற்றும் அதன் பக்கவாட்டு குருட்டு பகுதியை குறைக்கலாம். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.
மாதிரி:PD-V9
விசாரணையை அனுப்பு
பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி
பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் மாட்யூல் என்பது எக்ஸ்-பேண்ட் பை-ஸ்டேடிக் டாப்ளர் டிரான்ஸ்ஸீவர் தொகுதி. இது உள்ளமைக்கப்பட்ட ரெசனேட்டர் ஆஸிலேட்டர் (CRO).இந்த தொகுதி, V9 பிளாட் பிளேன் ஆண்டெனாவை ஏற்றுக்கொள்கிறது, சுவரில் பொருத்துவதற்கு ஏற்றது. பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் மாட்யூல் அதன் முன் சிக்னல் பெறும் திறனை மேம்படுத்தி, அதன் பக்கவாட்டு குருட்டுப் பகுதியைக் குறைக்கும். சந்தையில் உள்ள சென்சார்களை விட இதன் செயல்திறன் சிறப்பாக உள்ளது.
பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் மாட்யூல், தானியங்கி லைட்டிங் சுவிட்சுகளில் ஆக்யூபென்சி சென்சாருக்கு மிகவும் பொருத்தமானது. பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் மாட்யூலை உச்சவரம்பு மவுண்ட் இன்ட்ரூடர் டிடெக்டர்களுக்கும் பயன்படுத்தலாம்.
|
பாதுகாப்பு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி பயன்பாடு ●புத்திசாலித்தனமான சுவிட்ச் ●சுவரில் தொங்கும் சுவிட்ச் ●ஊடுருவி கண்டறிதல் அம்சம் மற்றும் நன்மை
●குறைந்த வயர்லெஸ் பவர் வெளியீடு |
EN 300440-V2.1.1、EN 62479: 2010, RED வழிமுறை-2014/53/eu இன் படி
FCC பகுதி 15.249 இன் படி |
|
ஆண்டெனா பீம் பேட்டர்ன்
|
பாதுகாப்பு அளவு 10.525GHz மைக்ரோவேவ் சென்சார் தொகுதி
|
| அளவுரு | குறிப்புகள் | குறைந்தபட்சம் | தட்டச்சு செய்யவும் | அதிகபட்சம் | அலகுகள் | ||||||
| அதிர்வெண் அமைப்பு | 1 | 10.520 | 10.525 | 10.530 | ஜிகாஹெர்ட்ஸ் | ||||||
| கதிர்வீச்சு சக்தி (EIRP) | 1 | 2.0 | 2.5 | 3.0 | மெகாவாட் | ||||||
| செட்டில்லிங் டைம் |
|
5 | 10 | 20 | μSec | ||||||
| சிக்னல் வலிமையைப் பெற்றது | 2 | 150 | 200 | 250 | μVp-p | ||||||
| சத்தம் | 3 | 4 | 4.5 | 5 | mVrms | ||||||
| வழங்கல் மின்னழுத்தம் |
|
4.75 | 5.00 | 5.25 | வி (உந்து சக்தி ஆதாரம்) | ||||||
| தற்போதைய நுகர்வு |
|
10 | 12 | 14 | எம்.ஏ | ||||||
| துடிப்பு மீண்டும் மீண்டும் அதிர்வெண் | 4 | 1.8 | 2.0 | 3.0 | KHz | ||||||
| துடிப்பு அகலம் | 4 | 10 | 20 | 30 | μSec | ||||||
| இயக்க வெப்பநிலை |
|
-15 | 22 | 55 | ℃ | ||||||
| எடை |
|
7.5 | 8 | 8.5 | g | ||||||
குறிப்பு1: கதிரியக்க உமிழ்வுகள் FCC விதிகளைப் பூர்த்தி செய்யும் வகையில் வடிவமைக்கப்பட்டுள்ளன.
குறிப்பு2: பெறப்பட்ட சிக்னல் வலிமை (RSS) 70dB இன் மொத்த 1 வழி பாதை இழப்பில் அளவிடப்படுகிறது.
குறிப்பு 3: இரைச்சல் மின்னழுத்தங்கள் 10 ஹெர்ட்ஸ் முதல் 100 ஹெர்ட்ஸ் வரை அவுட்புட் போர்ட்டில், அனெகோயிக் அறைக்குள் அளவிடப்படுகிறது.
குறிப்பு 4: துடிப்பு செயல்பாடு
